當前位置： 首頁 >產品中心 >LoRa擴頻（SPI/SOC）>ASR6601>E78-400M22S1C

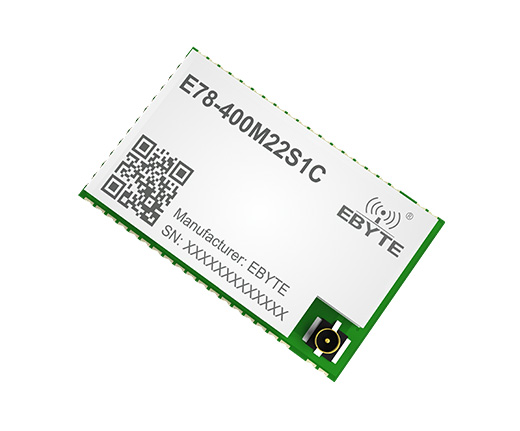

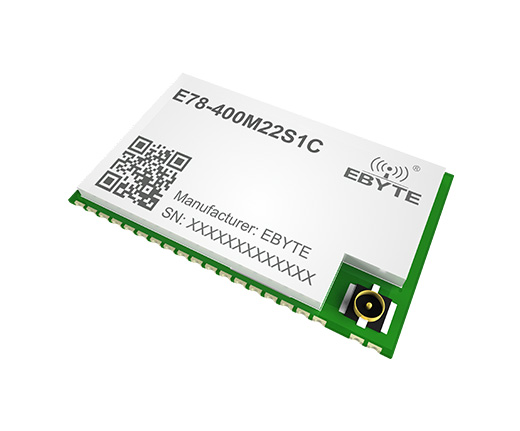

E78-400M22S1C ASR6601射頻芯片LoRa模塊

芯片方案：ASR6601

工作頻率：410~490MHz

發射功率：21dBm

通信距離：6km

產品尺寸：26*16*2.8mm

產品重量：1.9g±1g

產品簡介：E78-400M22S1C 是采用 ASR 公司推出的首顆國產支持 LoRa 的 LPWAN 無線通信SoC 芯片 ASR6601 開發而來。支持LoRaWAN，LinkWAN 多種協議標準，適用于多種物聯網應用場景，是目前 LPWAN 應用國產芯片最佳的選擇。

2-E22-T系列l(wèi)ora模塊擴頻技術E32-T系列l(wèi)ora模塊-22-E220-T系列l(wèi)ora無線模塊

S1C_01
202281148483301
S1C_04
S1C_05S1C_06
S1C_07S1C_10
S1C_09E78-400M22S1C特點補充
S1C_14

射頻參數參數值
備注
工作頻段
410~490 MHz

-

發射功率21 dBm

-

實測距離6 Km

Lora 1kbps


硬件參數參數值
備注

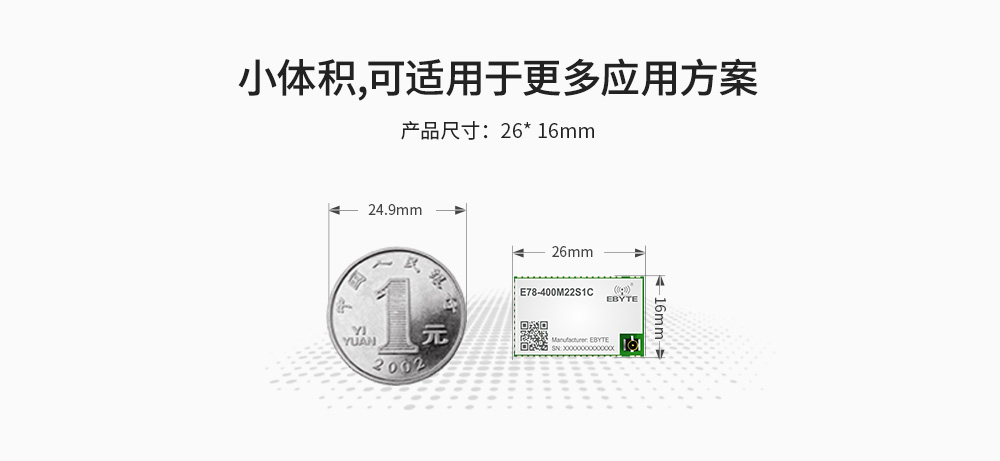

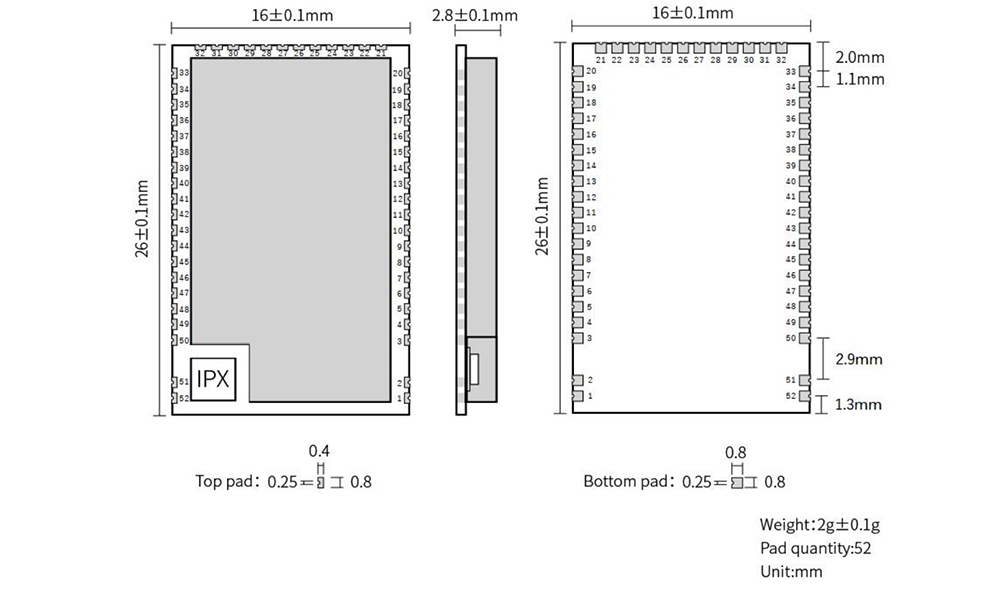

尺寸大小
26*16*2.8  mm

-

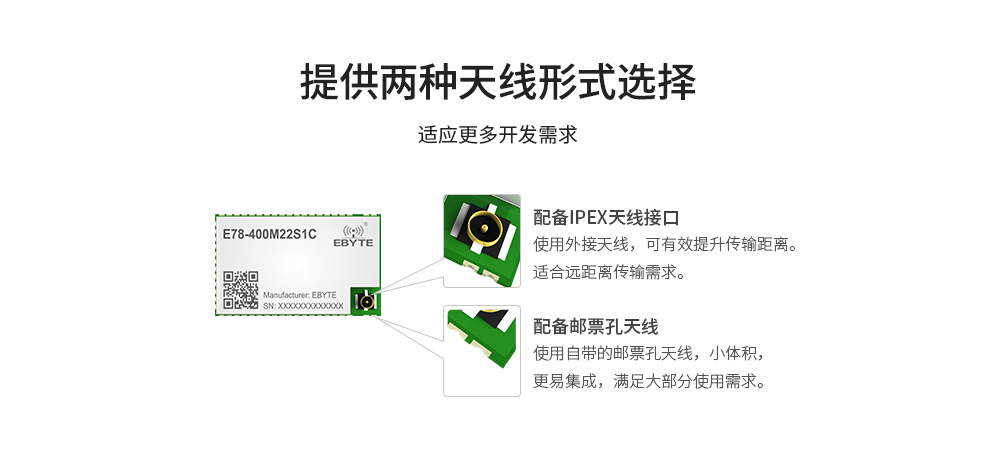

天線形式IPEX / 郵票孔

等效阻抗約 50Ω

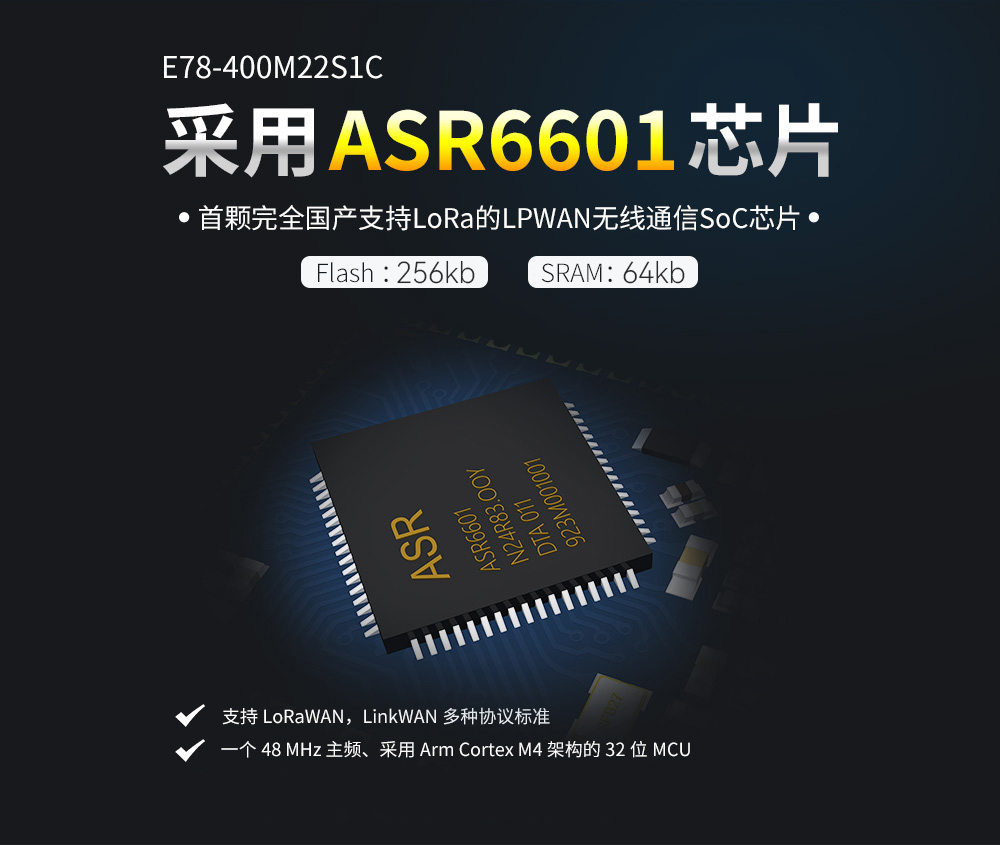

IC 全稱
ASR6601

-

封裝形式貼片

-

模塊凈重
1.9g

-


參數類別最小值典型值最大值單位
發射電流([email protected])
105108110mA
接收電流([email protected])
8.58.711mA
關斷電流
1.61.81.8uA
發射功率
20.620.821dBm
接收靈敏度
--148-dBm

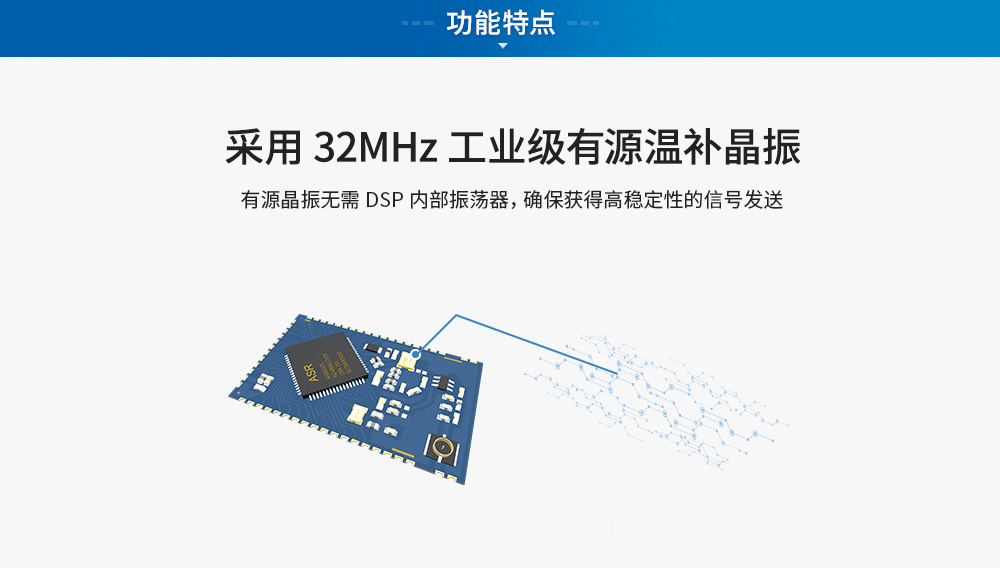

TCXO 晶振
-32-MHz
TCXO 晶振電壓配置
1.8
1.83.3V
推薦工作頻段
410433/470/490
490MHz
供電電壓
1.73.33.7V
通信電平
1.73.33.7V
工作溫度
-40-+85℃
工作濕度
10％-90％
-
儲存溫度
-40-+125℃

1000

序號
引腳引腳方向引腳用途
1GND
-

地線，連接到電源參考地

2GND
-

地線，連接到電源參考地

3GND
-

地線，連接到電源參考地

4NC
-

預留懸空

5GPIO01
輸入/輸出

單片機 GPIO

6GPIO00
輸入/輸出

單片機 GPIO

7GPIO03
輸入/輸出

單片機 GPIO

8GPIO02
輸入/輸出

單片機 GPIO

9GPIO06
輸入/輸出

單片機 GPIO

10GPIO07
輸入/輸出

單片機 GPIO

11NRST
輸入

外部復位引腳

12GPIO14
輸入/輸出

單片機 GPIO

13GPIO15
輸入/輸出

單片機 GPIO

14GPIO23
輸入/輸出

單片機 GPIO

15GPIO25
輸入/輸出

單片機 GPIO

16GPIO24
輸入/輸出

單片機 GPIO

17GPIO27
輸入/輸出

單片機 GPIO

18GPIO26
輸入/輸出

單片機 GPIO

19GPIO29
輸入/輸出

單片機 GPIO

20GND
-

地線，連接到電源參考地

21GPIO28
輸入/輸出

單片機 GPIO

22GPIO30
輸入/輸出

單片機 GPIO

23GPIO31
輸入/輸出

單片機 GPIO

24GPIO62
輸入/輸出

單片機 GPIO

25UART0_RX
輸入

單片機 GPIO

26UART0_TX
輸出

單片機 GPIO

27GPIO60
輸入/輸出

單片機 GPIO

28GPIO58
輸入/輸出

單片機 GPIO

29GPIO13
輸入/輸出

單片機 GPIO

30GPIO12
輸入/輸出

單片機 GPIO

31VCC
-

供電電源，范圍 2.5V~3.7V（建議外部增加陶瓷濾波電容）

32GND
-

地線，連接到電源參考地

33GND
-

地線，連接到電源參考地

34GPIO11
輸入/輸出

單片機 GPIO

35GPIO08
輸入/輸出

單片機 GPIO

36GPIO05
輸入/輸出

單片機 GPIO

37GPIO04
輸入/輸出

單片機 GPIO

38GPIO09
輸入/輸出

單片機 GPIO

39GPIO45
輸入/輸出

單片機 GPIO

40GPIO44
輸入/輸出

單片機 GPIO

41GPIO42
輸入/輸出

單片機 GPIO

42GPIO41
輸入/輸出

單片機 GPIO

43GPIO40
輸入/輸出

單片機 GPIO

44GPIO37
輸入/輸出

單片機 GPIO

45GPIO33
輸入/輸出

單片機 GPIO

46GPIO32
輸入/輸出

單片機 GPIO

47GPIO36
輸入/輸出

單片機 GPIO

48GPIO35
輸入/輸出

單片機 GPIO

49GPIO34
輸入/輸出

單片機 GPIO

50GND
-

地線，連接到電源參考地

51ANT
輸出

天線接口，郵票孔（50 歐姆特性阻抗）

52GND
-

地線，連接到電源參考地

       產品說明書
    【用戶手冊】E78-400M22S1C-Usermanual_CN  下載



       開發測試
    【封裝文件】E78-400M22S1C-Lib 下載
         相關資料
    【芯片資料】ASR6601  下載
       億佰特簡介
    【企業簡介】  下載



       在線購買
    【億佰特官方淘寶店】：https://item.taobao.com
    【京東商城】：https://i-item.jd.com
    【官方淘寶店】：https://item.taobao.com
    【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：[email protected]


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：[email protected]
