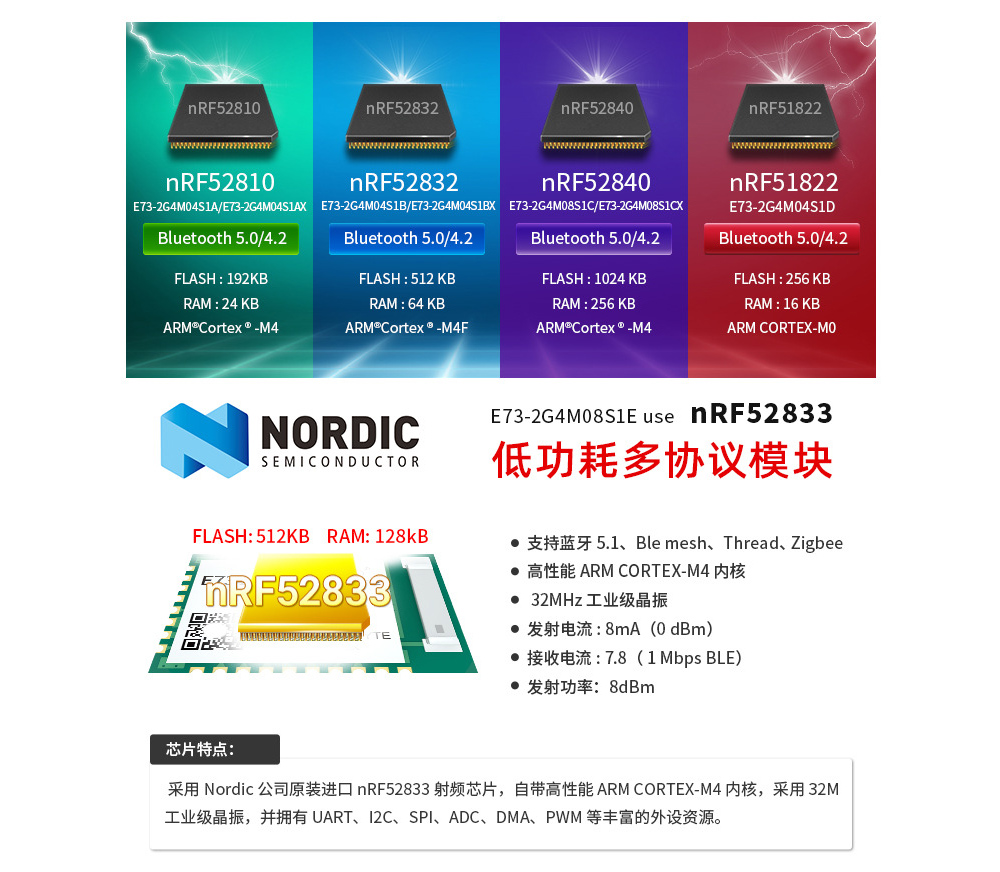

芯片方案：nRF52840
工作頻率：2.360~2.500GHz
支持協議：BLE 4.2/5.0
通信距離：120m

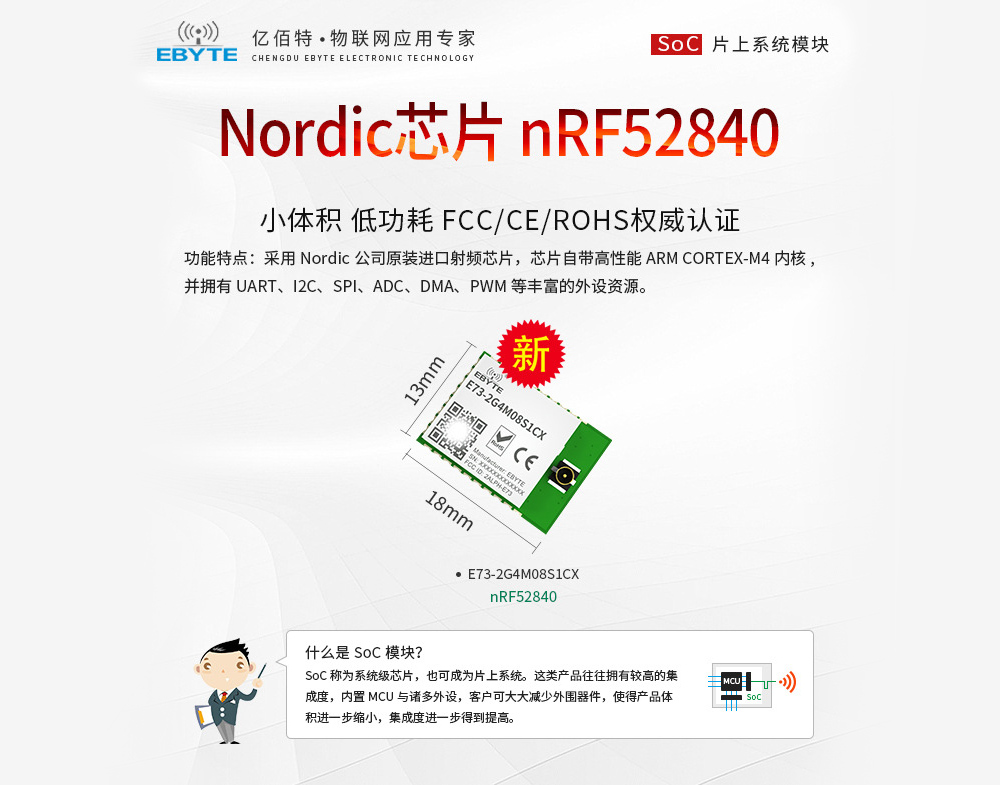

產品尺寸：13.0*18.0mm 產品重量：1.3g±0.1g

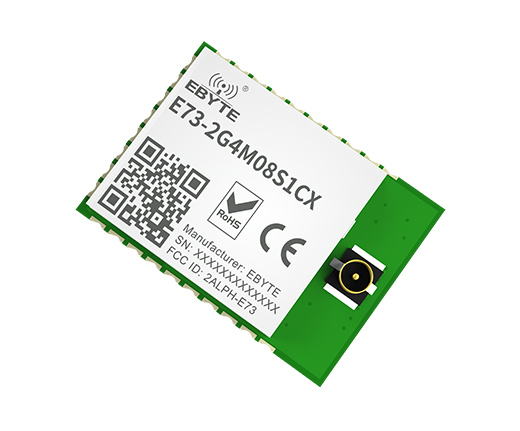

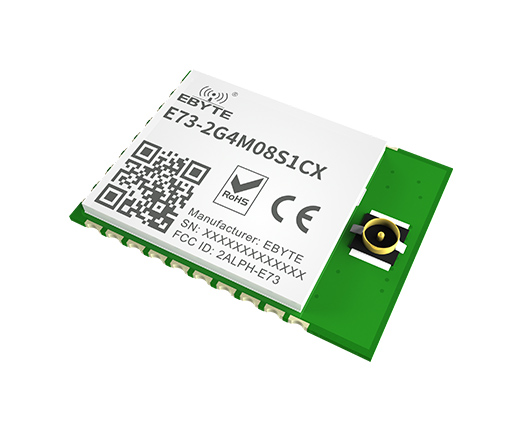

產品簡介：E73-2G4M08S1CX是億佰特研發的小體積、低功耗的藍牙模塊，采用Nordic公司原裝進口nRF52840射頻芯片，支持藍牙4.2和藍牙5.0；芯片自帶高性能ARM CORTEX-M4內核，采用32M工業級晶振，并擁有UART、I2C、SPI、ADC、DMA、PWM 等豐富的外設資源；nRF52840引出了大部分I/O口，具體請查看引腳定義，方便用戶進行多方位的開發。

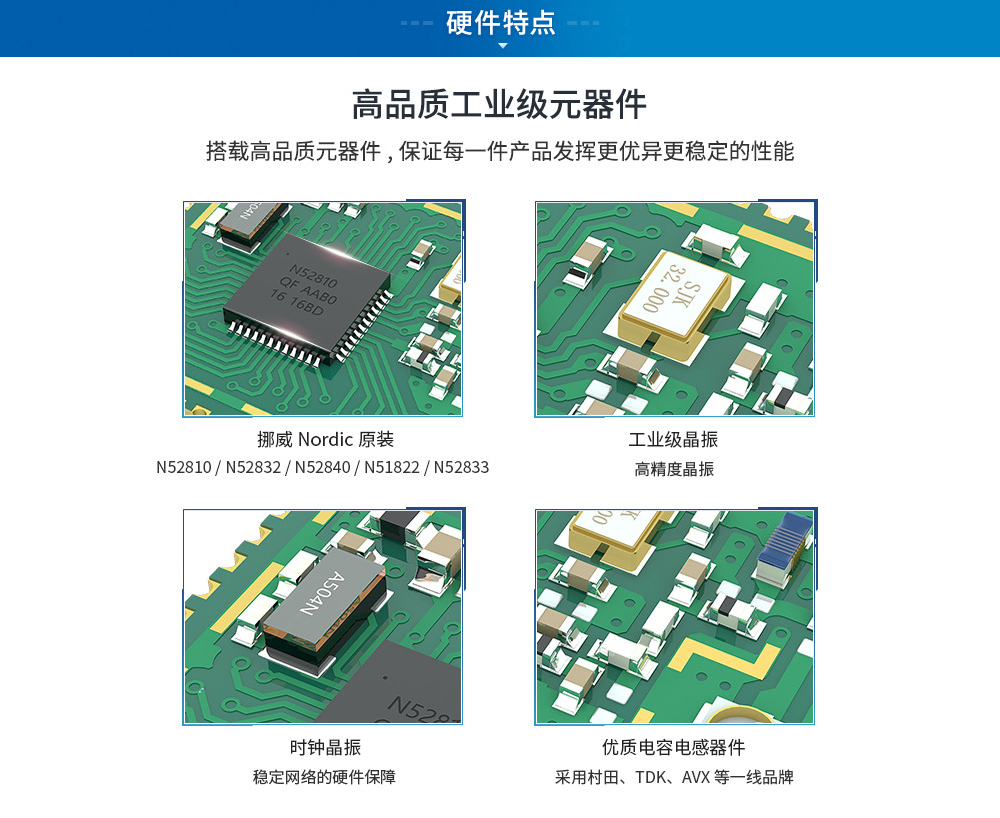

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2360~2500 MHz | 支持 ISM 頻段 |
| 發射功率 | 8 dBm | - |
| 接收靈敏度 | -103dBm@BLE 125kbps（長距離模式） -95dBm@BLE 1M | - |
| 實測距離 | 120米 | 晴朗空曠環境，高度 2.5 米，空中速率 1Mbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | nRF52840-QIAAC0/aQFN ? 73 | - |
| FLASH | 1024KB | - |
| RAM | 256KB | - |
| 內核 | ARM?Cortex ? -M4 | - |

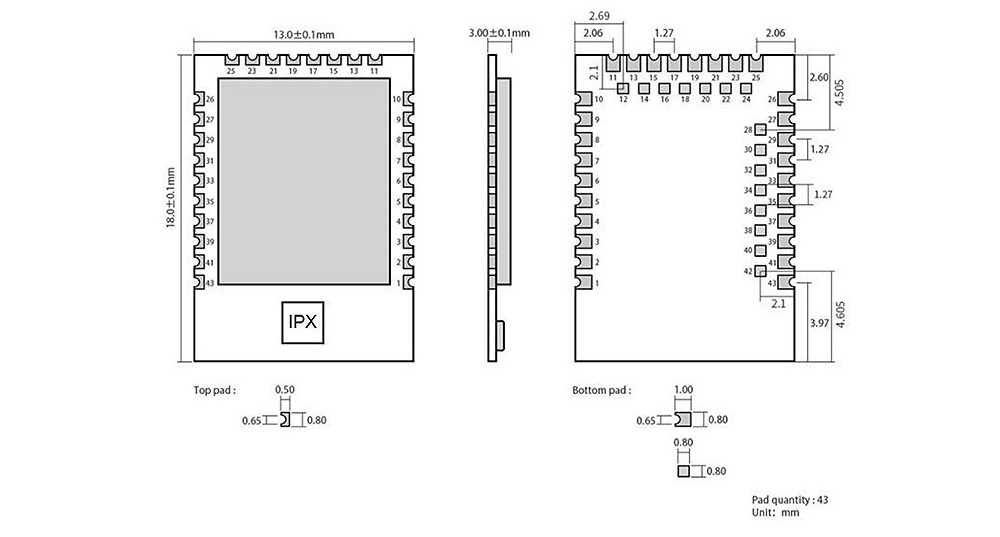

| 尺寸大小 | 13.0 * 18.0 mm | - |

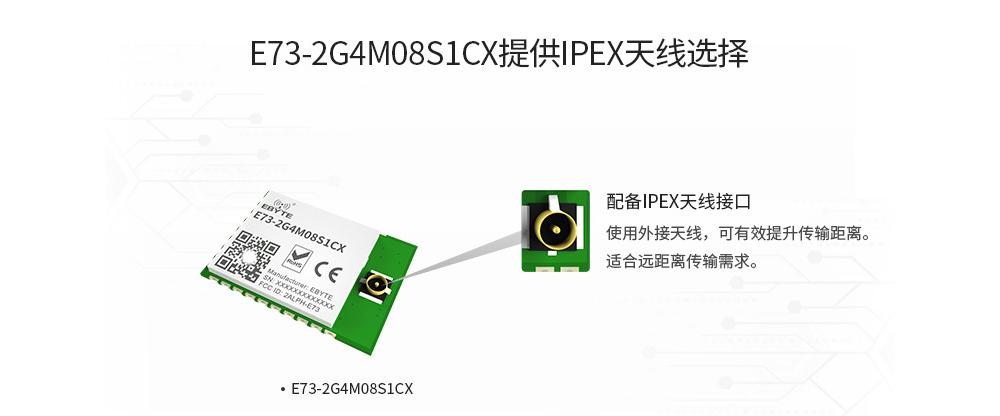

| 天線形式 | IPEX | 等效阻抗約 50Ω |
| 通信接口 | I/O | - |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.7 | 3.3 | 5.5 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 17.05 12.68 7.25 7.63 17.05 | - | mA | TX only run current(DC/DC, 3 V) PRF = +8 dBm TX only run current(DC/DC, 3 V) PRF = +4 dBm TX only run current(DC/DC, 5 V, REG0 out = 3.3 V)PRF = 0 dBm TX only run current(DC/DC, 3 V)PRF = 0 dBm TX only run current(DC/DC, 3 V) PRF = +8 dBm |
| 接收電流 | - | 7.71 8.27 | - | mA | RX only run current (DC/DC, 3 V)1 Mbps / 1 Mbps BLE RX only run current (DC/DC, 3 V)2 Mbps / 2 Mbps BLE |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 引腳序號 | 引腳名稱 | 對應芯片引腳序號 | 引腳方向 | 引腳用途 |
| 1 | P1.11 | B19 | 通用I/O | 詳見官方芯片手冊 |
| 2 | P1.10 | A20 | 通用I/O | 低頻I/O，標準驅動 |
| 3 | P0.03 | B13 | 通用I/O | 模擬量輸入1，低頻I/O，標準驅動 |
| 4 | AI4 | B11 | 通用I/O | 模擬量輸入4 |
| 5 | GND | - | - | 單地線，連接到電源參考地 |
| 6 | P1.13 | A16 | 通用I/O | 低頻I/O，標準驅動 |
| 7 | AI0 | A12 | 通用I/O | 模擬量輸入0,低頻I/O，標準驅動 |
| 8 | AI5 | A10 | 通用I/O | 模擬量輸入5,低頻I/O，標準驅動 |
| 9 | AI7 | A8 | 通用I/O | 模擬量輸入7,低頻I/O，標準驅動 |
| 10 | AI6 | B9 | 通用I/O | 模擬量輸入6,低頻I/O，標準驅動 |
| 11 | XL1 | D2 | 通用I/O | 連接32.768 kHz 晶體 |
| 12 | P0.26 | G1 | 通用I/O | 詳見官方芯片手冊 |
| 13 | XL2 | F2 | 通用I/O | 連接32.768 kHz 晶體 |
| 14 | P0.06 | L1 | 通用I/O | 詳見官方芯片手冊 |
| 15 | AI3 | K2 | 通用I/O | 模擬量輸入 3 |
| 16 | P0.08 | N1 | 通用I/O | 詳見官方芯片手冊 |
| 17 | P1.09 | R1 | 通用I/O | 詳見官方芯片手冊 |
| 18 | AI2 | J1 | 通用I/O | 模擬量輸入 2 |
| 19 | VCC | - | - | 電源 |
| 20 | P12 | U1 | 通用I/O | 詳見官方芯片手冊 |
| 21 | GND | - | - | 地線，連接到電源參考地 |
| 22 | P0.07 | M2 | 通用I/O | 詳見官方芯片手冊 |
| 23 | VDH | VDDH | - | 高壓電源 |
| 24 | GND | - | - | 地線，連接到電源參考地 |
| 25 | DCH | DCCH | - | DC/DC 轉換器輸出 |
| 26 | RST | P0.18/RESET | 通用I/O | QSPI/CSN/外部復位 |
| 27 | VBS | VBUS | - | USB 電源，5V 輸入，用于 USB3.3V 穩壓器 |
| 28 | P15 | AD10 | 通用I/O | 詳見官方芯片手冊 |
| 29 | D- | D- | - | USB D- |
| 30 | P17 | AD12 | 通用I/O | 詳見官方芯片手冊 |
| 31 | D+ | D+ | - | USB D+ |
| 32 | P0.20 | AD16 | 通用I/O | 詳見官方芯片手冊 |
| 33 | P0.13 | AD8 | 通用I/O | 詳見官方芯片手冊 |
| 34 | P0.22 | AD18 | 通用I/O | QSPI |
| 35 | P0.24 | AD20 | 通用I/O | |
| 36 | P1.00 | AD22 | 通用I/O | 詳見官方芯片手冊 |
| 37 | SWD | SWDIO | - | 串行調試編程口數據 |
| 38 | P1.02 | P1.02 | 通用I/O | 詳見官方芯片手冊 |
| 39 | SWC | SWCLK | - | 串行調試編程口時鐘 |
| 40 | P1.04 | U24 | 通用I/O | 低頻I/O，標準驅動 |
| 41 | NF1 | L24 | 通用I/O | NFC 輸入 |
| 42 | P1.06 | R24 | 通用I/O | 低頻 I/O，標準驅動 |
| 43 | NF2 | J24 | 通用I/O | NFC 輸入 |
