當前位置： 首頁 >產品中心 >射頻（UART）>透明傳輸>E840-TTL(EM01-D)

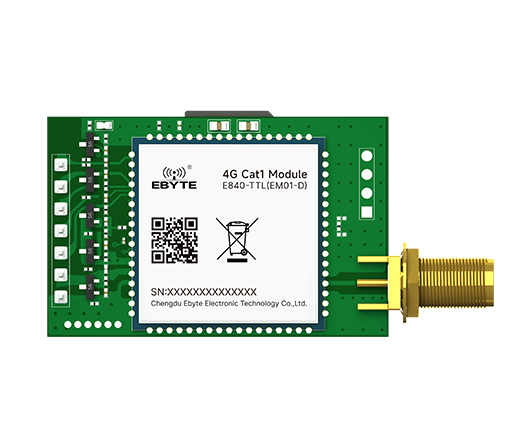

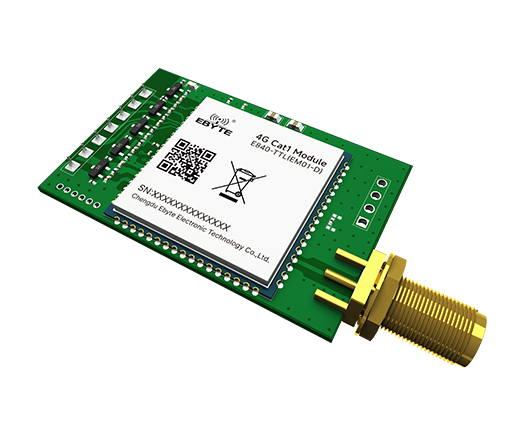

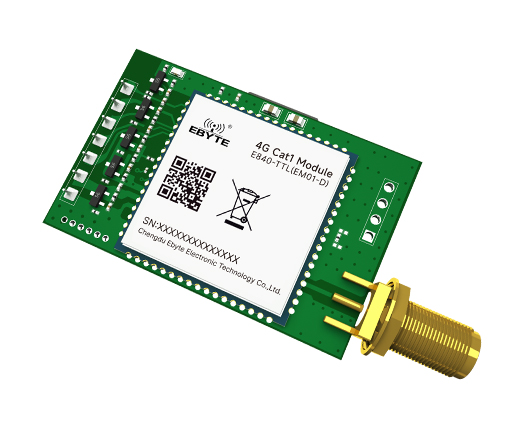

E840-TTL(EM01-D) 4G無線數傳模塊

數據接口：串口

工作電壓：DC 5～18V

產品尺寸：55.6*28*11.6mm

產品重量：11±0.5g

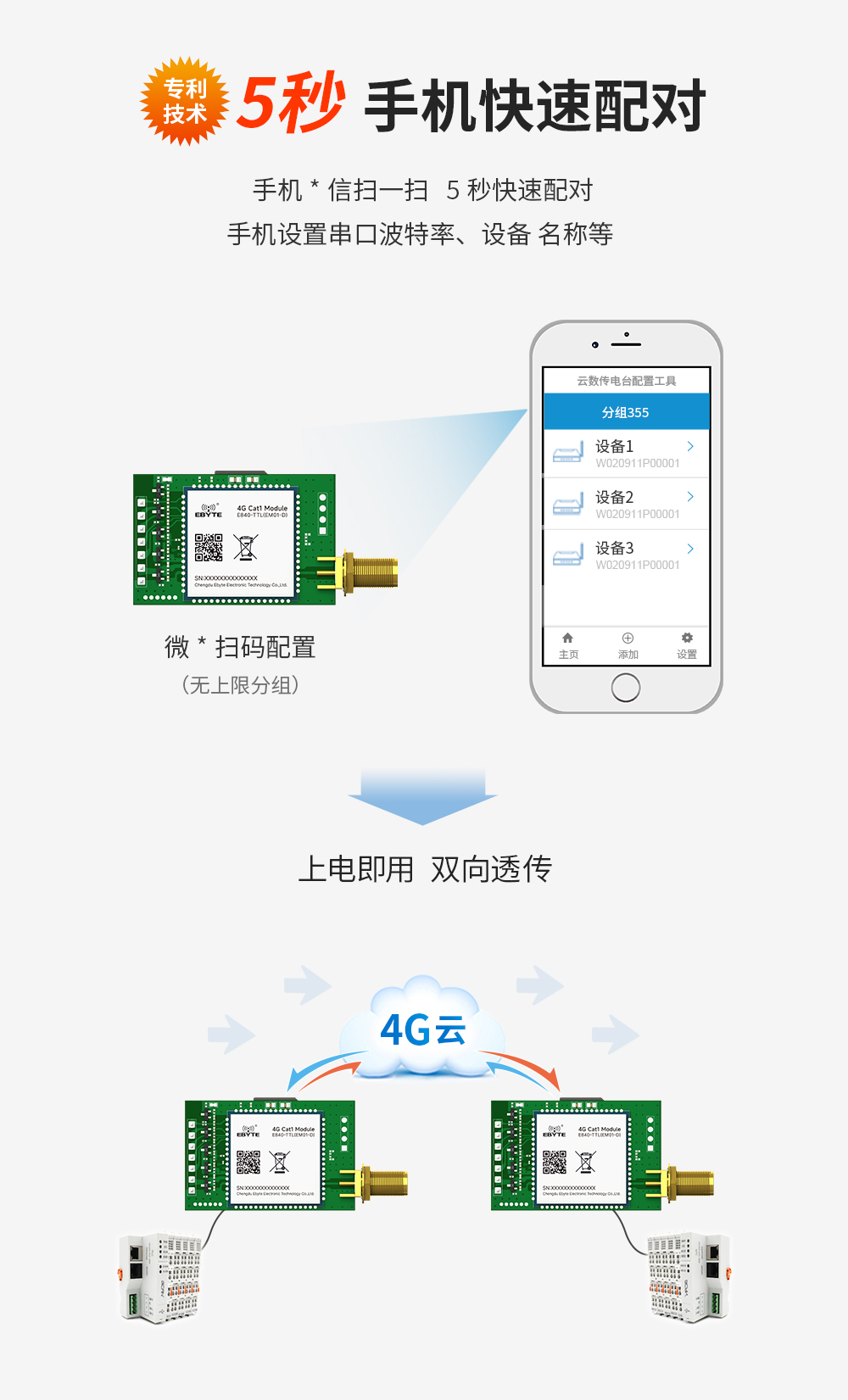

產品簡介：E840-TTL(EM01-D)是采用4G CAT1方案的TTL數傳模塊，該產品支持微信小程序簡單配對使用?？梢燥@現一對一、一對多、多對多等復雜應用場景。由于采用了云技術，模塊相互透傳的距離不受限制。模塊使用2.54排針方便客戶設備集成，支持DC5～18V寬電壓輸入；無通訊距離的限制，且具有網絡覆蓋廣、抗干擾能力強的優勢。

溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。

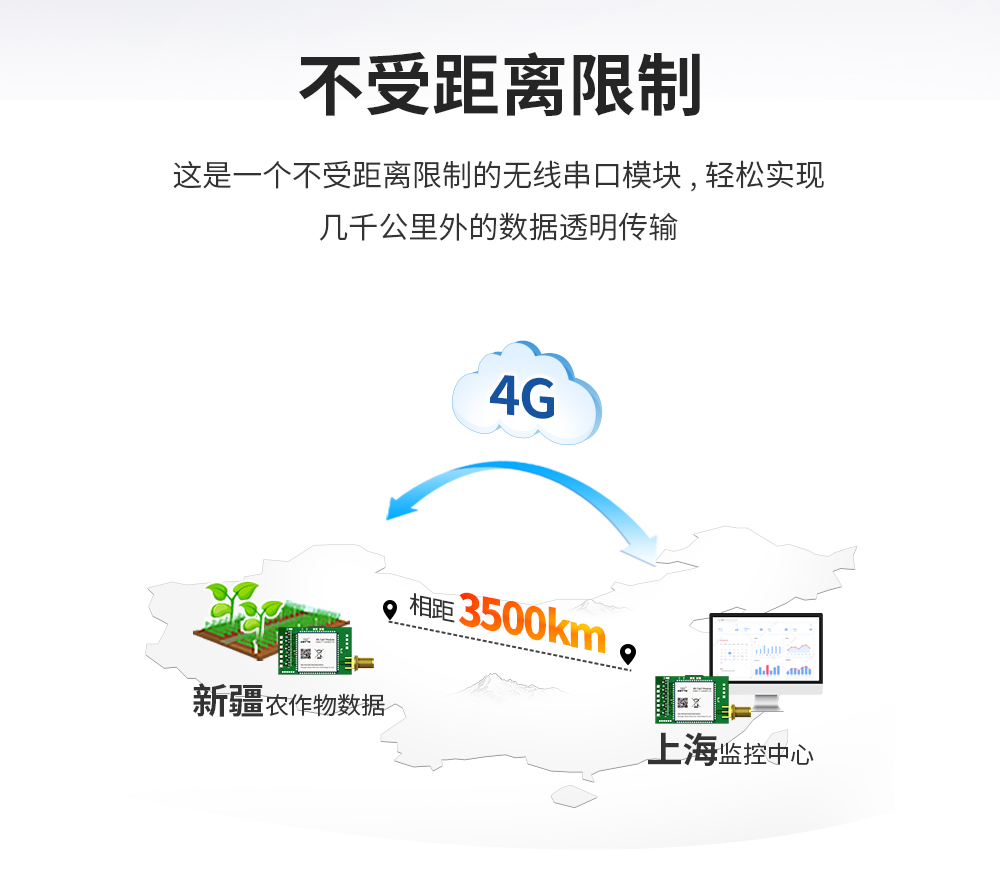

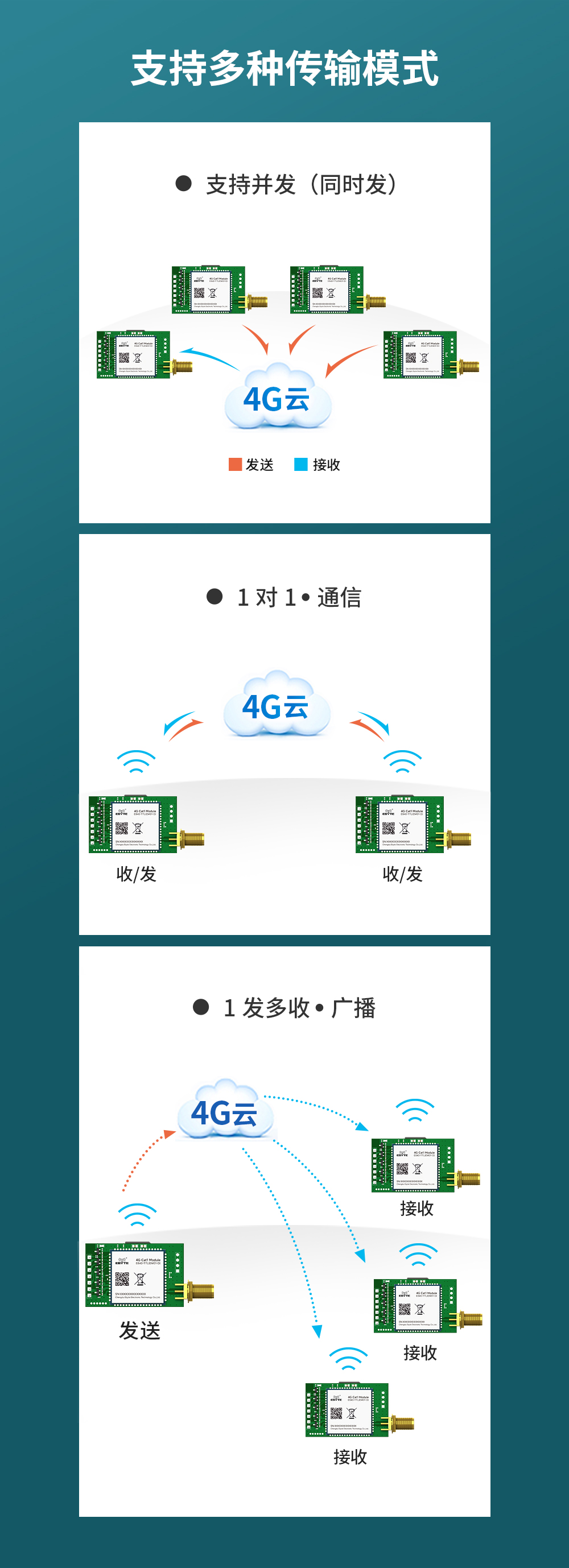

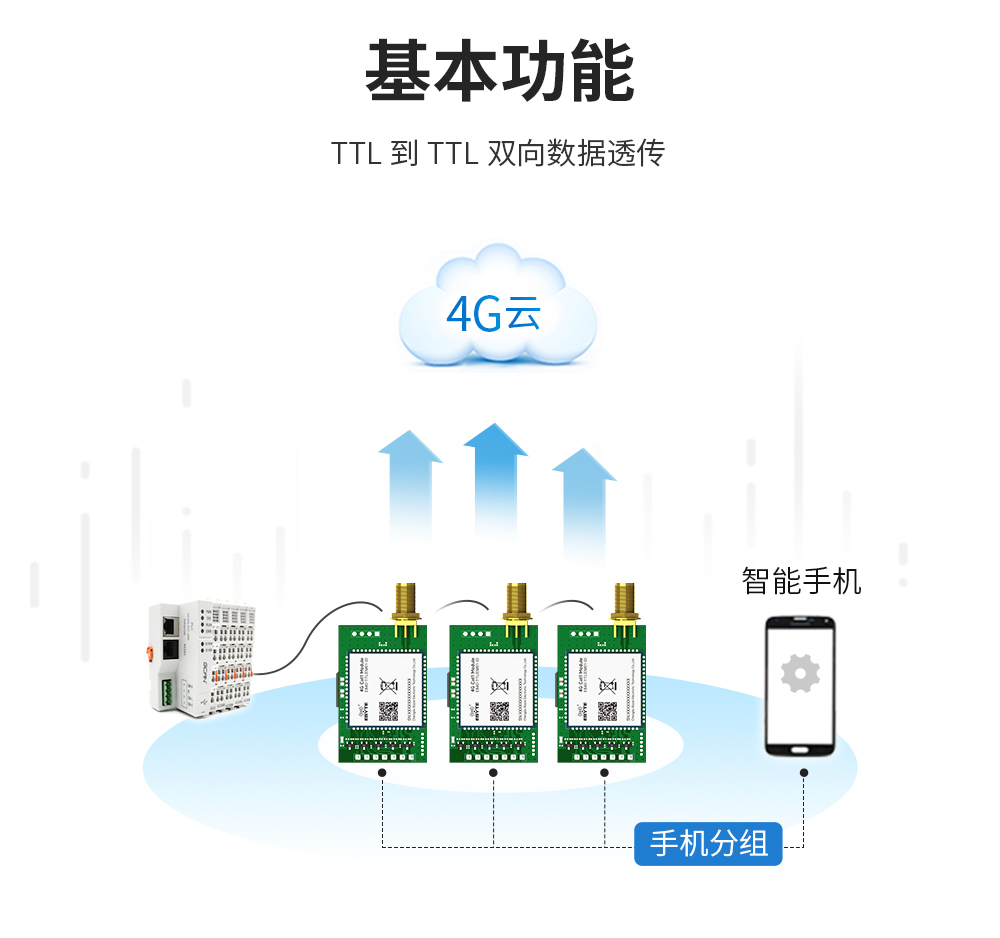

4G cat1模塊TTL轉4G無線模塊

4g無線數傳模塊 (1)
4g無線數傳模塊 (2)
4g無線數傳模塊 (3)
4g無線數傳模塊 (4)
4g無線數傳模塊 (5)
4g無線數傳模塊 (6)

主要參數參數值
支持頻段

    LTE-FDD：B1/B3/B5/B8

    LTE-TDD：B34/B38/B39/B40/B41

LTE 特性

    最大支持 non-CA CAT1

    支持 VOLTE

    支持 1.4MHz~20MHz 射頻帶寬

    LTE-FDD：最大上行速率 5Mbps,最大下行速率 10Mbps

    LTE-TDD：上下行配置 2 最大上行速率 2Mbps，最大下行速 率 8Mbps；上下行配置 1 最大上行速率4Mbps，最大下行速率 6Mbps；

天線選項
     SMA-K，外螺紋內孔，特征阻抗 50Ω
數據接口
     串口
波特率
     支持最大 460800bps，默認 9600bps
靈敏度

    FDD B1: -99dBm (10M)

    FDD B3: -99dBm (10M)

    FDD B5: -100dBm (10M)

    FDD B8: -99dBm (10M)

    TDD B34: -99dBm (10M)

    TDD B38: -99dBm (10M)

    TDD B39: -99dBm (10M)

    TDD B40: -100dBm (10M)

    TDD B41: -99dBm (10M)

耗流（典型值）：

    駐網（連接服務器）：10mA @ 5v

    入 網 靜 態 ：50mA @ 5v

    數 據 傳 輸 ：80mA @ 5v

    (受網絡環境影響，僅供參考)

工作溫度
     -40℃ ～ +85℃
工作電壓
     DC 5 ～ 18V

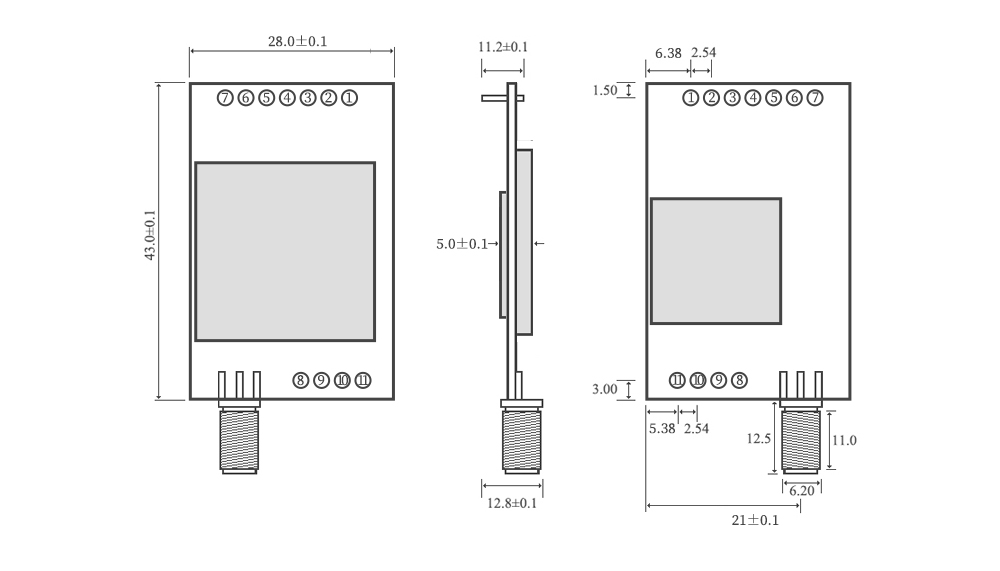

尺寸
     55.6mm * 28mm * 11.6mm
SIM 卡座
     使用 MICRO 自彈式 SIM 卡座

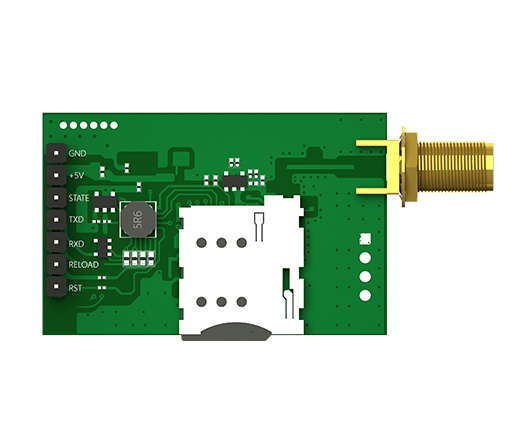

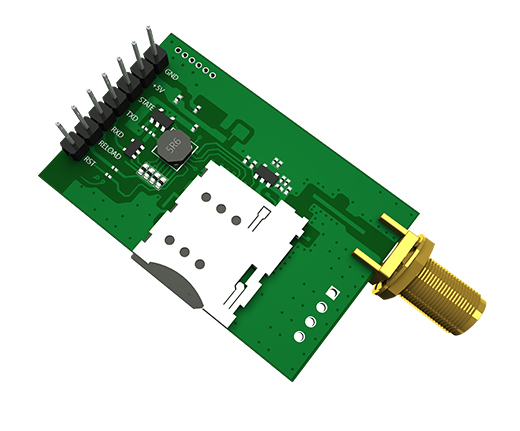

EM01-D_13

腳號
名稱功能說明
1RST
輸入
模塊復位
2RELOAD
輸入
低電平有效，持續 8 秒模塊重啟
3RXD
輸入
數據接收引腳，默認 3.3V，可兼容 5V 通信電平。
4TXD
輸出
數據發送引腳，默認 3.3V，可兼容 5V 通信電平。
5STATE
輸出
設備狀態指示引腳
6+5V
輸入

模塊電源正參考，電源范圍：DC 5 ～18V

7GND
輸入
模塊地線
8～11
GND
-

固定作用


       在線購買
      停產產品，批量可發起生產


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：[email protected]


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：[email protected]

產品
型號		接口信號 傳輸方式 AT指令 TCP/UDP 接口方式 產品尺寸
mm 		功能特點技術
手冊		樣品
購買
E840-DTU(TCEC05-xxx)X-V2 RS485/RS232 4G CAT1 - - - 92*66*30 無距離限制的低延遲、高速率云數傳電臺
E840-DTU(TCEC05-485) RS485 4G CAT1 - - SMA-K 80*28*27 無距離限制、低延遲、高速率云數傳電臺
E840-TTL(EC05-DGC) TTL 4G CAT1 支持 支持 IPEX 接口 25*25 4G CAT1方案
E840-TTL(EC05-DNE) UART 4G CAT1 支持 支持 IPEX 接口 25*25 最新4G CAT1方案
E840-TTL(EC05-DNC) UART 4G CAT1 支持 支持 IPEX 接口 25*25 最新4G CAT1方案
E840-DTU(EC05-485)E RS485 LTE - 支持 SMA-K 102*28*27 高性價比小體積4G CAT.1 DTU
E840-DTU(EC05-485) RS485 LTE - 支持 SMA-K 102*28*27 高性價比小體積4G CAT.1 DTU
E840-DTU(EC03) RS232 RS485 4G 支持 支持 壓線/DB9 84*82*24 采用最新4G CAT1
E840-DTU(EC04-xxx)x RS485 LTE 支持 支持 - 92*66*30 最新4G CAT1方案
E840-DTU(EC04)G RS232 RS485 4G 支持 支持 壓線/DB9 100*87*25 具有GPS定位功能的4G DTU
E840-DTU(EC04) RS232 RS485 4G 支持 支持 壓線/DB9 100*87*25 采用最新 4GCAT1 方案
E840-DTU(TC4G0x-xxx)x RS485/RS232 - - - - 92*67*30 低延遲不限距離，1發多收，多發多收
E840-DTU(EA01) RS232 RS485 NB-IoT 支持 支持 壓線/DB9 82*84*24 雙向數據透明傳輸
E840-DTU(EC01） RS232 RS485 4G 支持 支持 壓線/DB9 84*82*25 能夠滿足幾乎所有M2M應用需求
E840-TTL-4G06M UART 4G/LTE 支持 支持 USB 2.0 51*29*2.8 全網通，性能穩定
E840-TTL-4G06B UART 4G/LTE 支持 支持 USB 2.0 29*32*2.4 全網通，性能穩定
E840-TTL(4G05-DGC) UART 4G/LTE 支持 支持 2.0mm直插 42*40*9.7 支持GPS衛星定位、全網通
E840-DTU(4G-05) RS232 RS485 4G/LTE 支持 支持 壓線/DB9 84*82*24 GPS衛星定位、全網通、支持云透傳
E840-DTU(4G-02)E RS232 RS485 4G 支持 支持 壓線/DB9 84*82*25 雙向數據透明傳輸
E840-TTL(4G02-DNE） UART 4G/LTE 支持 支持 2.0mm直插 42*40*9.7 全網通、支持云透傳
E840-DTU(NB-03) RS232 RS485 NB-IoT 支持 支持 壓線/DB9 82*84*25 覆蓋廣，支持多種網絡協議
E840-TTL-NB03 UART NB-IoT 支持 支持 [email protected] 42*40*9.7 透明傳輸，支持TCP/UDP
E840-TTL(4G04-DNC) UART 4G 支持 支持 2.0mm直插 42*40*9.7 全網通、支持云透傳
E840-DTU(4G-04) RS232 RS485 4G 支持 支持 壓線/DB9 84*82*25 全網通、支持云透傳
E840-TTL-4G03 UART 4G/LTE 支持 支持 2.0mm直插 42*40*9.7 支持GPS衛星定位、全網通
E840-TTL-GPRS03 UART GPRS 支持 支持 2.0mm直插 42*40*9.7 支持四頻，支持云透傳
E840-DTU(4G-02) RS232 RS485 4G 支持 支持 壓線/DB9 84*82*25 全網通、支持云透傳
E840-TTL(4G02-DNC) UART 4G 支持 支持 2.0mm直插 42*40*9.7 全網通、支持云透傳
E840-DTU(GPRS-03) RS232 RS485 GPRS 支持 支持 壓線/DB9 84*82*25 支持四頻，支持云透傳
E840-TTL(EM01-D) 串口 4G - LTE-FDD LTE-TDD MICRO自彈式SIM卡座 55.6*28*11.6 采用4G CAT1方案
E840-DTU(NB-02) RS232 RS485 NB-IoT 支持 支持 壓線/DB9 82*84*25 低功耗，支持定制
E840-DTU(GPRS-01) RS232 RS485 GPRS 支持 支持 壓線/DB9 84*82*25 支持四頻，高性價比
