當前位置： 首頁 >產品中心 >遠程IO模塊>以太網I/O>【6DO】ME31-XXAX0060

【6DO】ME31-XXAX0060 網絡I/O聯網模塊

規格：6DO

通信接口：RJ45、RS485

工作電壓：DC 8～28V

產品重量：150±5 g

產品尺寸：121*72*34mm

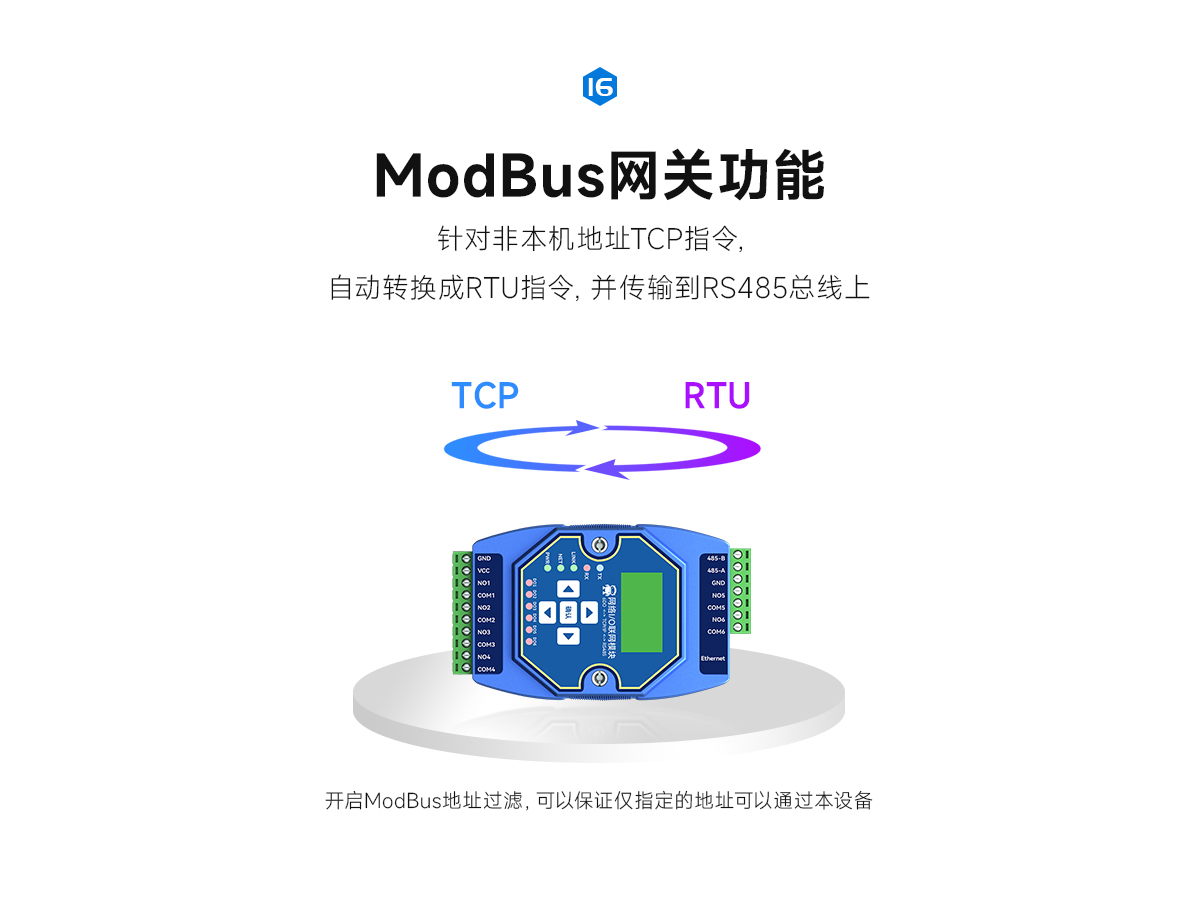

產品簡介：ME31-XXAX0060是帶有6路A型繼電器輸出，支持Modbus TCP協議或Modbus RTU協議進行采集控制，同時設備也可作為簡易的Modbus網關使用（自動將非本機 Modbus 地址的指令通過串口/網口發出）的網絡I/O聯網模塊。

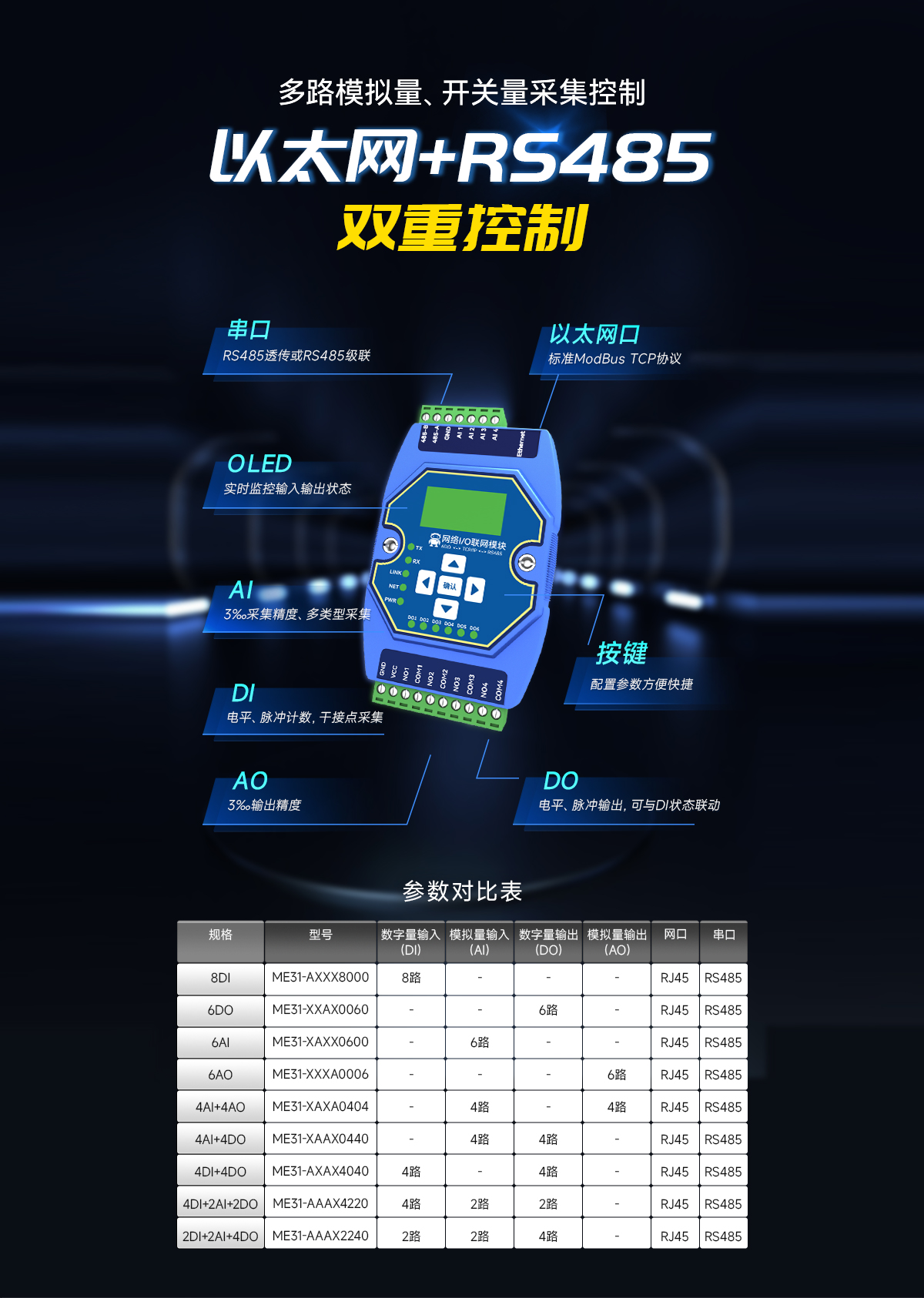

遠程IO模塊遠程同步開關分布式IO模塊MA系列高性價比遠程IO模塊ME31系列雙重控制遠程IO模塊ME31系列溫度采集模塊

串口IO聯網繼電器輸出模塊 (1)
串口IO聯網繼電器輸出模塊 (2)
串口IO聯網繼電器輸出模塊 (3)
串口IO聯網繼電器輸出模塊 (4)
串口IO聯網繼電器輸出模塊 (5)
串口IO聯網繼電器輸出模塊 (6)
串口IO聯網繼電器輸出模塊 (7)
串口IO聯網繼電器輸出模塊 (8)
串口IO聯網繼電器輸出模塊 (9)
串口IO聯網繼電器輸出模塊 (10)
串口IO聯網繼電器輸出模塊 (11)
串口IO聯網繼電器輸出模塊 (12)
串口IO聯網繼電器輸出模塊 (13)
串口IO聯網繼電器輸出模塊 (14)
串口IO聯網繼電器輸出模塊 (15)
串口IO聯網繼電器輸出模塊 (16)
串口IO聯網繼電器輸出模塊 (17)
串口IO聯網繼電器輸出模塊 (18)
E31系列產品接線尺寸圖

類別名稱參數
電源工作電壓DC8～28V
電源指示藍色 LED 指示
串口通訊接口RJ45、RS485
波特率9600bps（可自定義）
通訊協議標準 Modbus TCP、Modbus RTU 協議
MODBUS設備地址可通過 Modbus 指令和上位機修改
DO 輸出DO 路數6 路
DO 輸出類型A 型繼電器

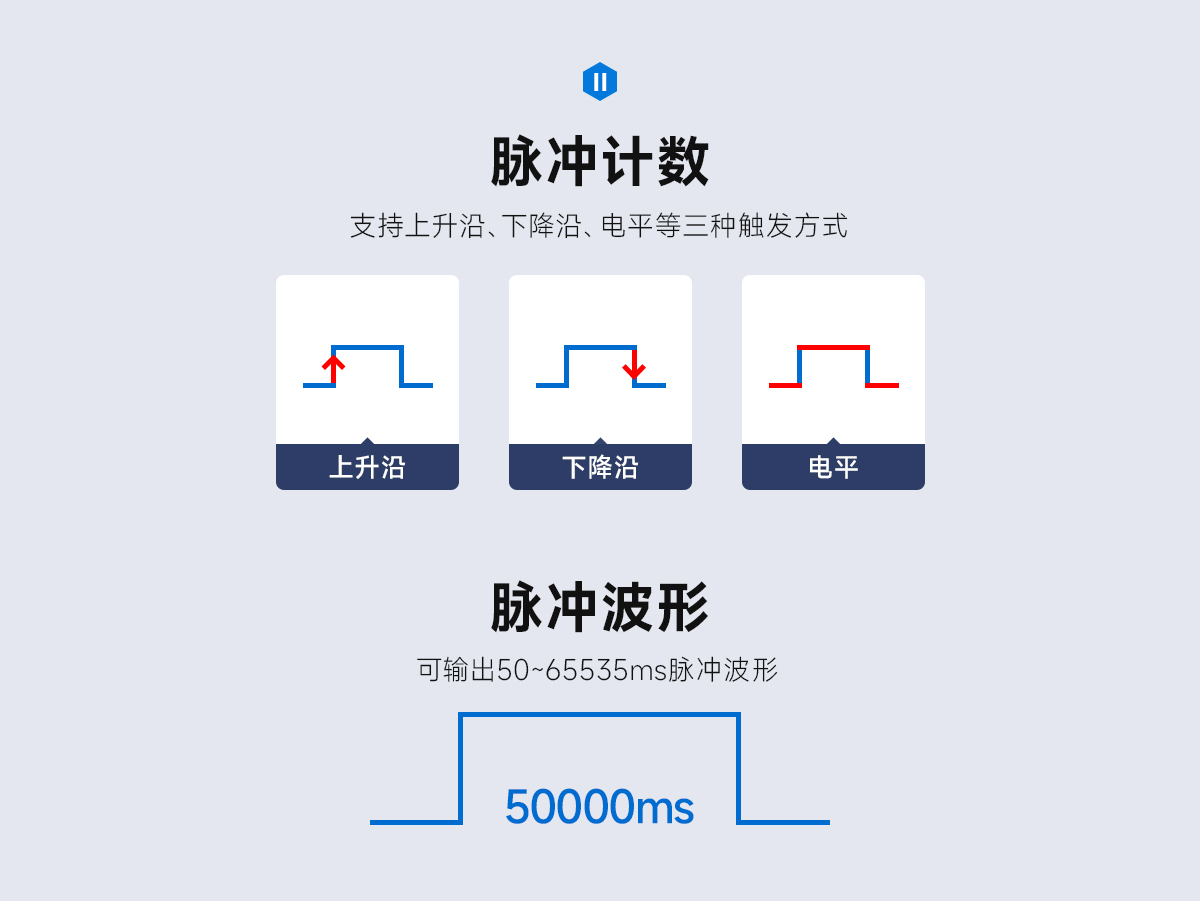

DO 輸出模式電平輸出、脈沖輸出
繼電器觸點容量30V/5A、250V/5A

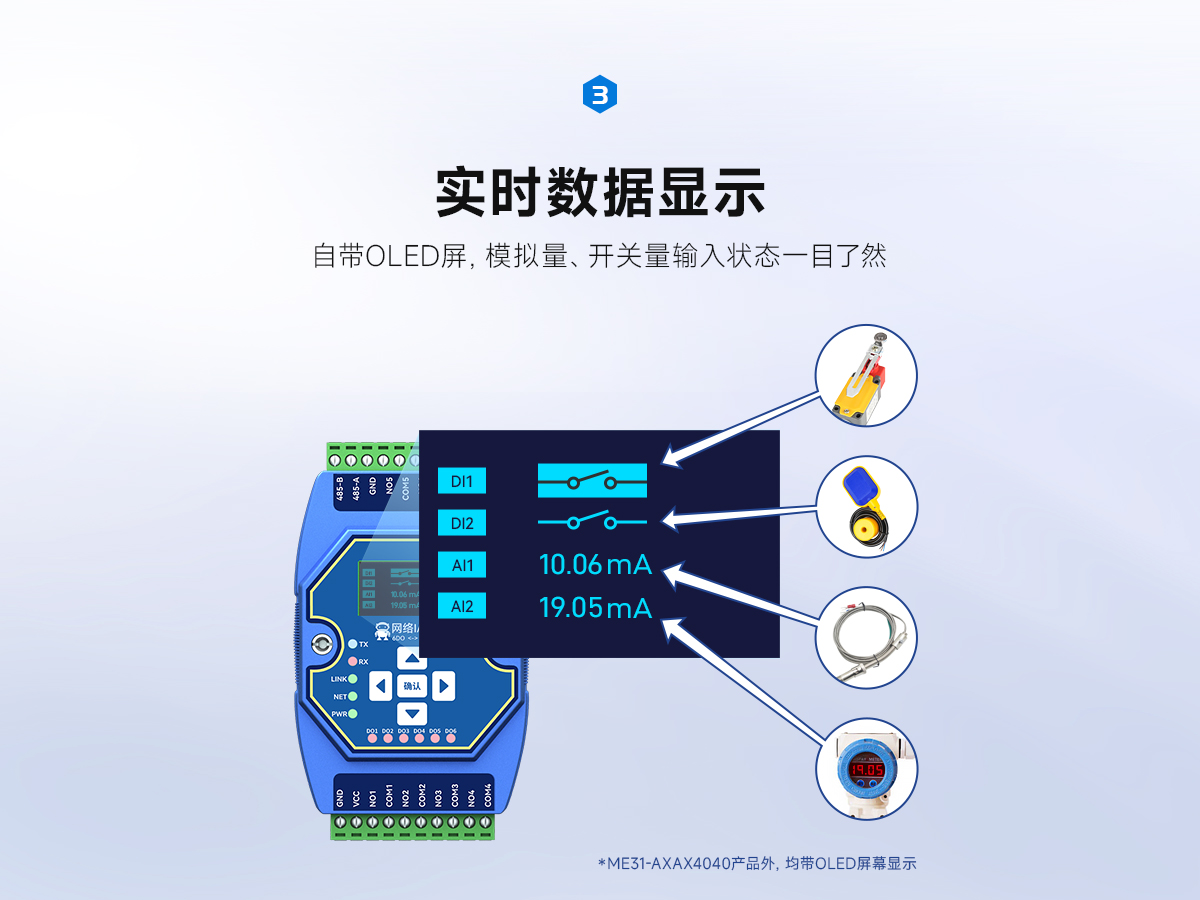

輸出指示OLED 屏幕顯示、紅色 LED 指示
其他產品尺寸121mm * 72mm * 34mm (長*寬*高)
產品重量150 ±5 g
工作溫濕度-40 ～ +85℃、5% ～ 95%RH（無凝露）
存儲溫濕度-40 ～ +105℃、5% ～ 95%RH（無凝露）
安裝方式導軌安裝


類別名稱參數

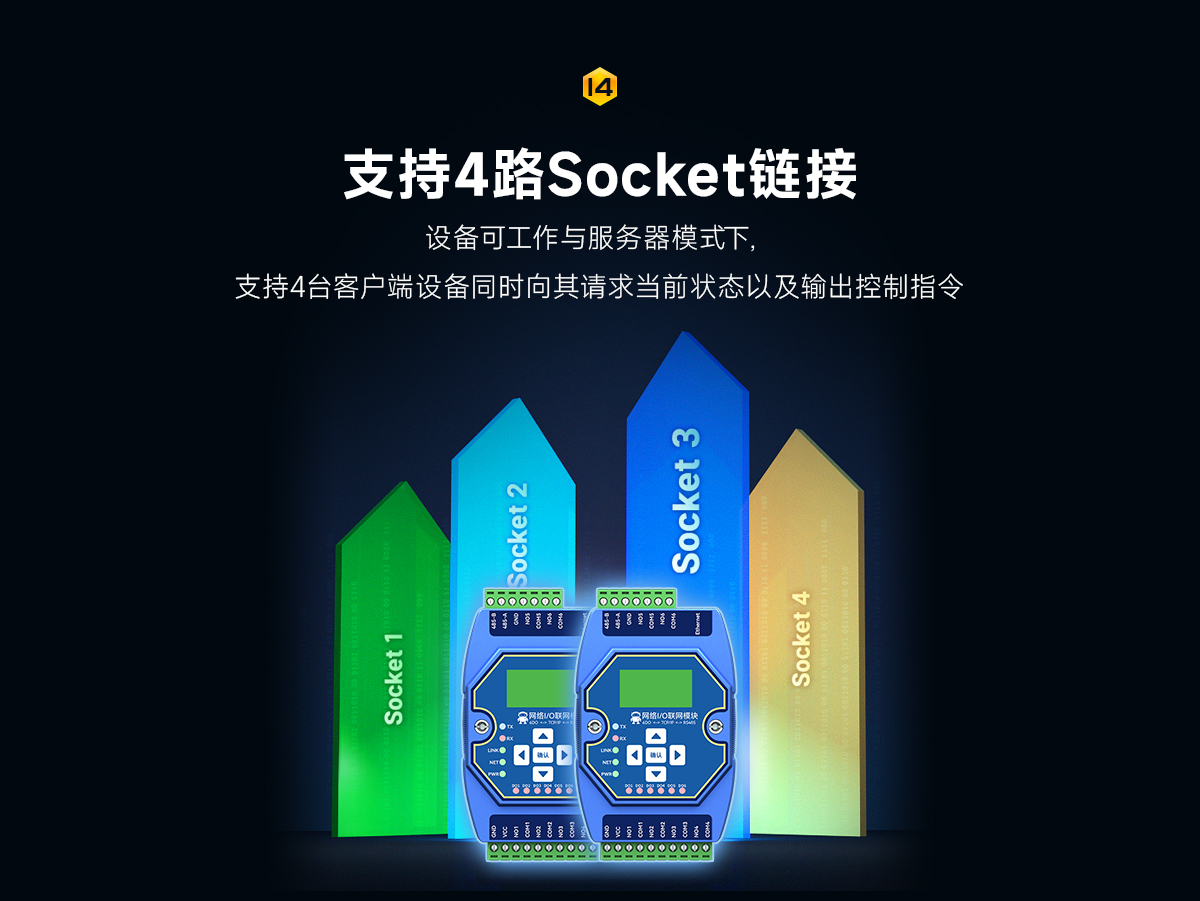

以太網參數工作模式TCP 服務器（最多 4 路客戶端接入）
本機 IP192.168.3.7
本機端口502
子網掩碼255.255.255.0
網關地址192.168.3.1
DHCP關閉
本機 MAC由芯片決定（固定）
目標 IP192.168.3.3
目標端口502
DNS 服務器114.114.114.114

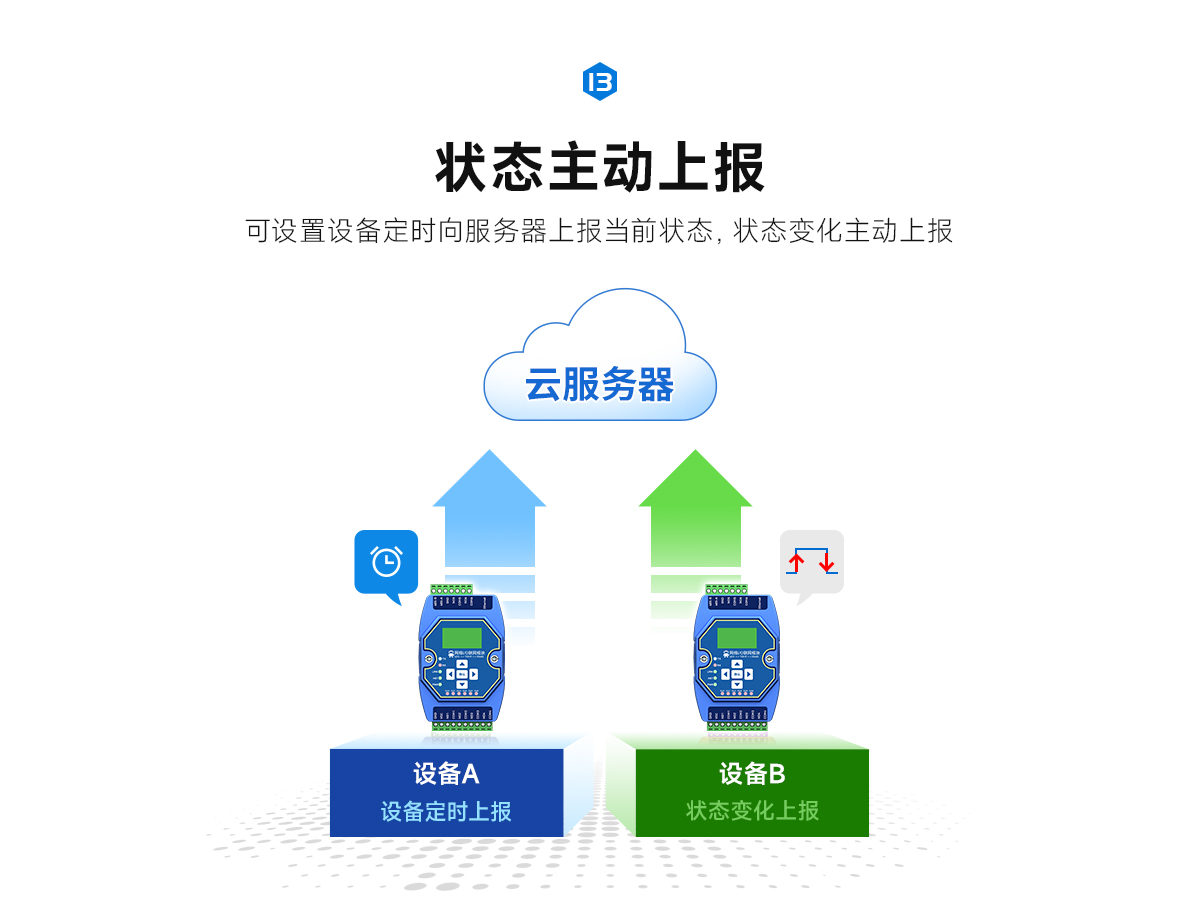

主動上傳關閉
串口參數波特率9600bps（8 種）
校驗方式None（默認）、Odd、Even
數據位8
停止位1
MODBUS 參數Modbus 主從從機
地址1

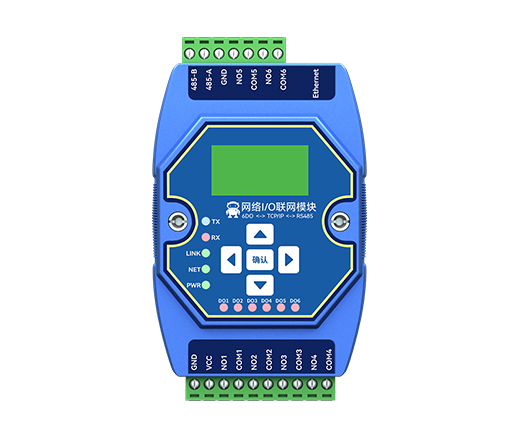

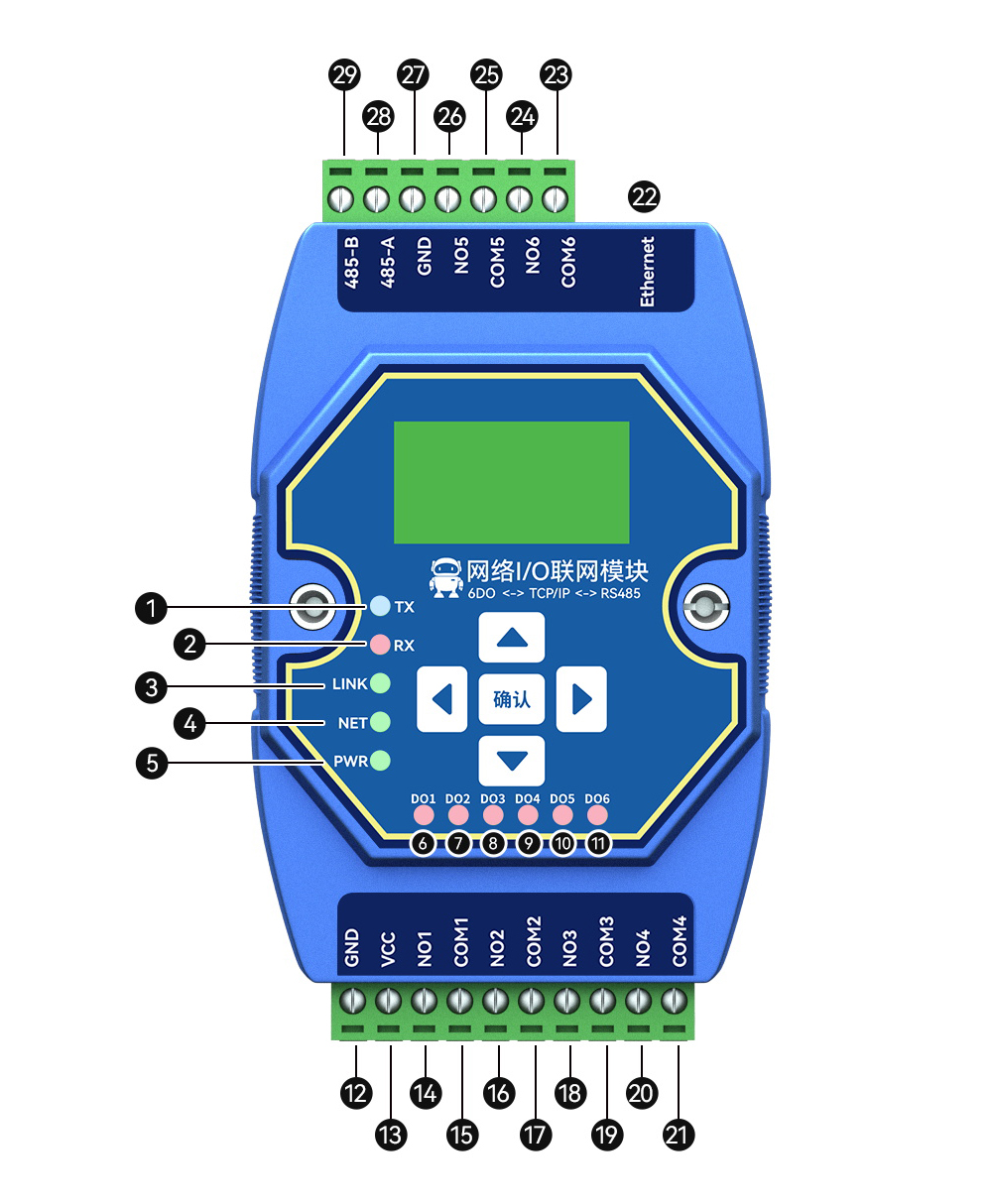

引腳定義


序號標簽說明
1TX(LED)

串口發送數據指示燈

2RX(LED)

串口接收數據指示燈

3LINK (LED)

網絡連接指示燈

4NET (LED)

網絡數據收發指示燈

5PWR (LED)

電源輸入指示燈

6DO1 (LED)

第一路繼電器輸出指示燈

7DO2(LED)

第二路繼電器輸出指示燈

8DO3 (LED)

第三路繼電器輸出指示燈

9DO4 (LED)

第四路繼電器輸出指示燈

10DO5 (LED)

第五路繼電器輸出指示燈

11DO6(LED)

第六路繼電器輸出指示燈

12GND

電源輸入端負極，DC 8V~28V，5.08mm鳳凰端子。

13VCC

電源輸入端正極，DC 8V~28V，5.08mm鳳凰端子。

14NO1

繼電器1常開引腳，與繼電器1公共端配合使用，5.08mm鳳凰端子。

15COM1

繼電器1公共端，與繼電器1常開引腳配合使用，5.08mm鳳凰端子。

16NO2

繼電器2常開引腳，與繼電器2公共端配合使用，5.08mm鳳凰端子。

17COM2

繼電器2公共端，與繼電器2常開引腳配合使用，5.08mm鳳凰端子。

18NO3

繼電器 3 常開引腳, 與繼電器 3 公共端配合使用，5.08mm 鳳凰端子。

19COM3

繼電器 3 公共端, 與繼電器 3 常開引腳配合使用，5.08mm 鳳凰端子。

20NO4

繼電器 4 常開引腳, 與繼電器 4 公共端配合使用，5.08mm 鳳凰端子。

21COM4

繼電器 4 公共端, 與繼電器 4 常開引腳配合使用，5.08mm 鳳凰端子。

22Ethernet

以太網接口，標準RJ45接口。

23COM6

繼電器 6 公共端, 與繼電器 6 常開引腳配合使用，5.08mm 鳳凰端子。

24NO6

繼電器 6 常開引腳, 與繼電器 6 公共端配合使用，5.08mm 鳳凰端子。

25COM5

繼電器 5 公共端, 與繼電器 5 常開引腳配合使用，5.08mm 鳳凰端子。

26NO5

繼電器 5 常開引腳, 與繼電器 5 公共端配合使用，5.08mm 鳳凰端子。

27GND

信號地，5.08mm 鳳凰端子。

28485-A

串口的 A 與外接設備 A 接口相連，5.08mm 鳳凰端子。

29485-B

串口的B與外接設備B接口相連，5.08mm鳳凰端子。
