接口類型：RS485
工作頻率：410M～510MMHz
發射功率：30dBm
通信距離：5km
產品尺寸：92*66*30mm
產品重量：95±5g

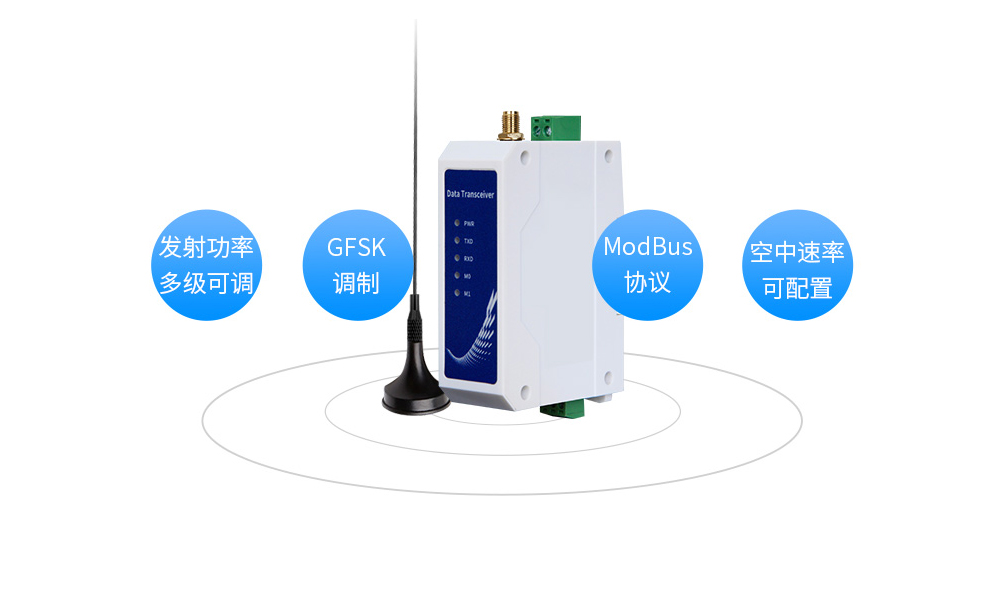

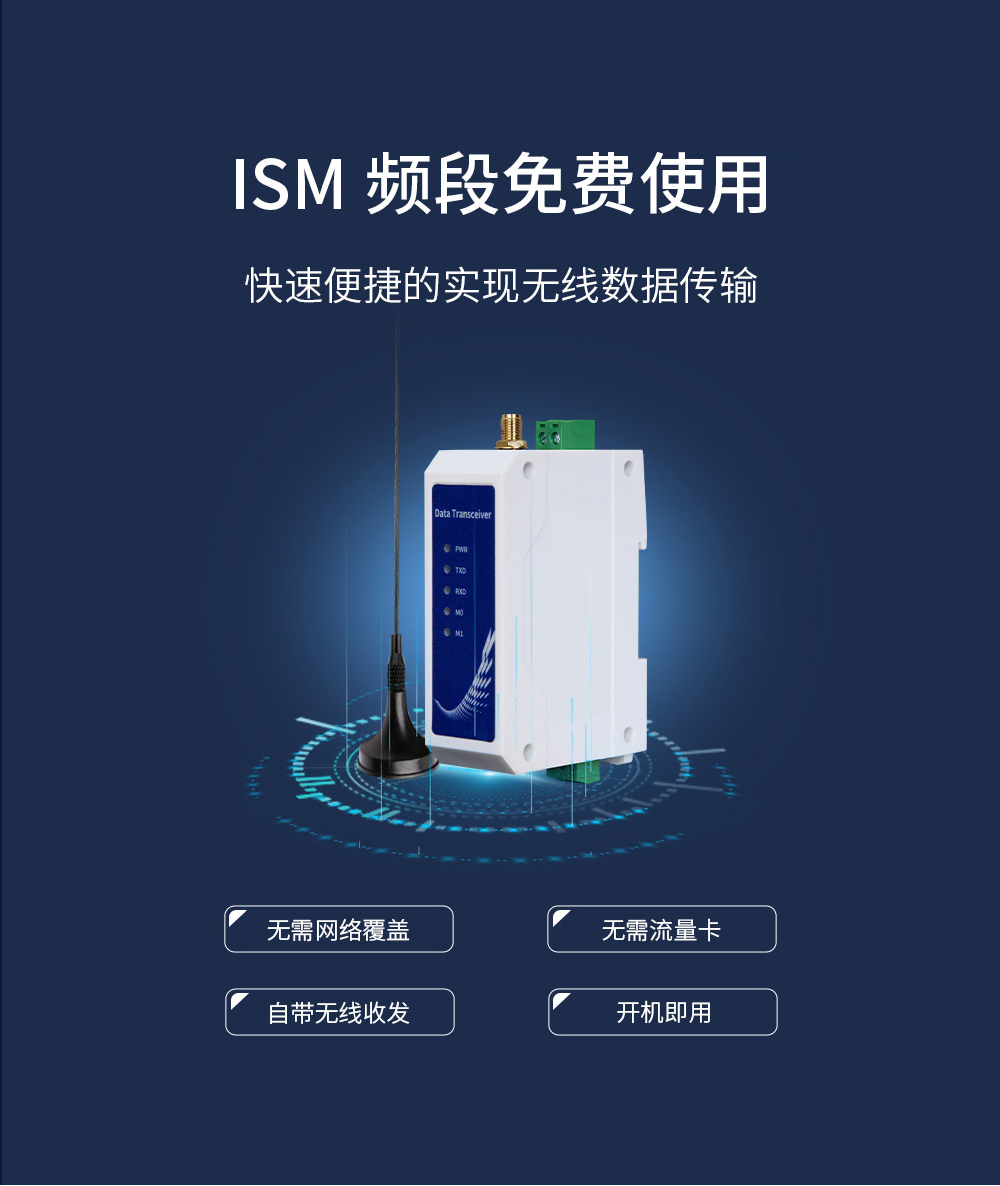

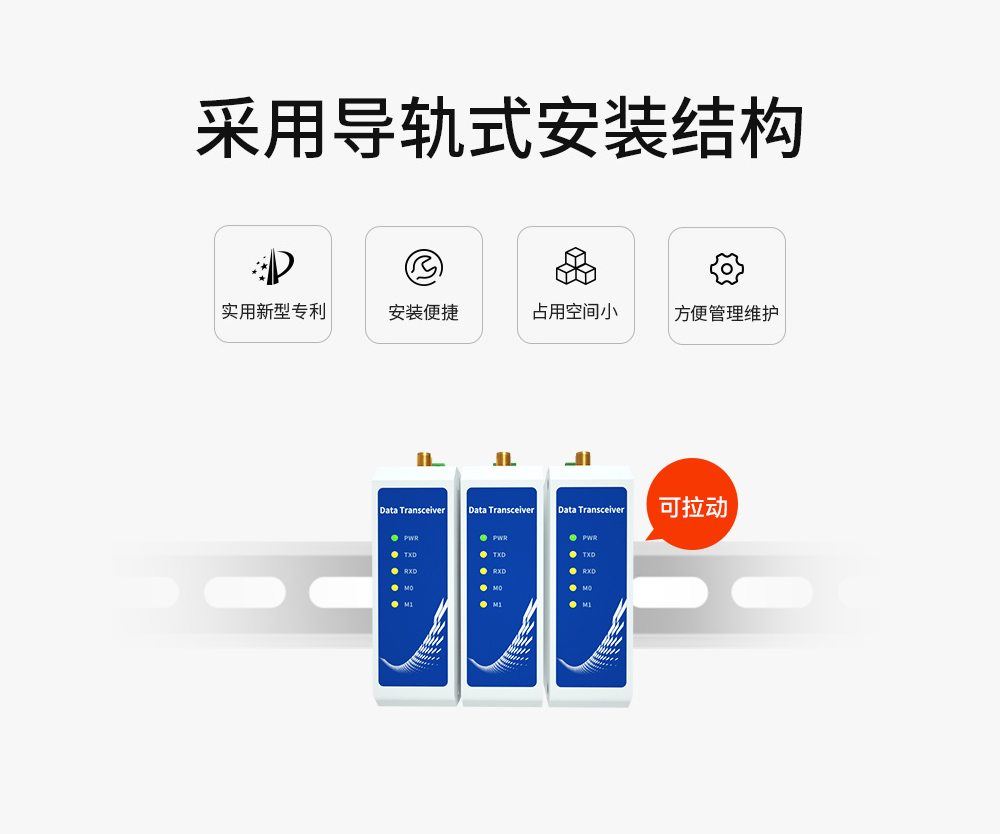

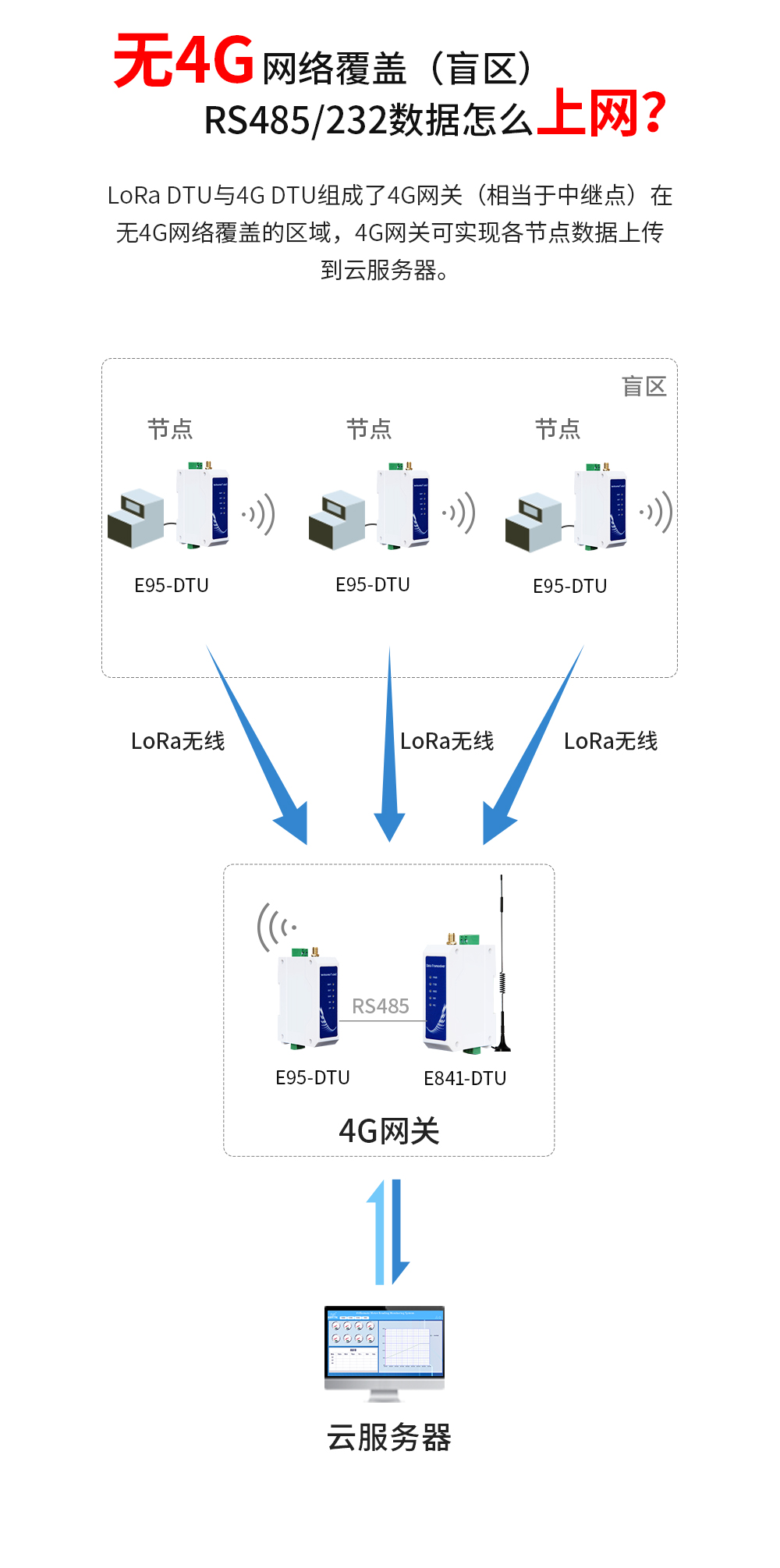

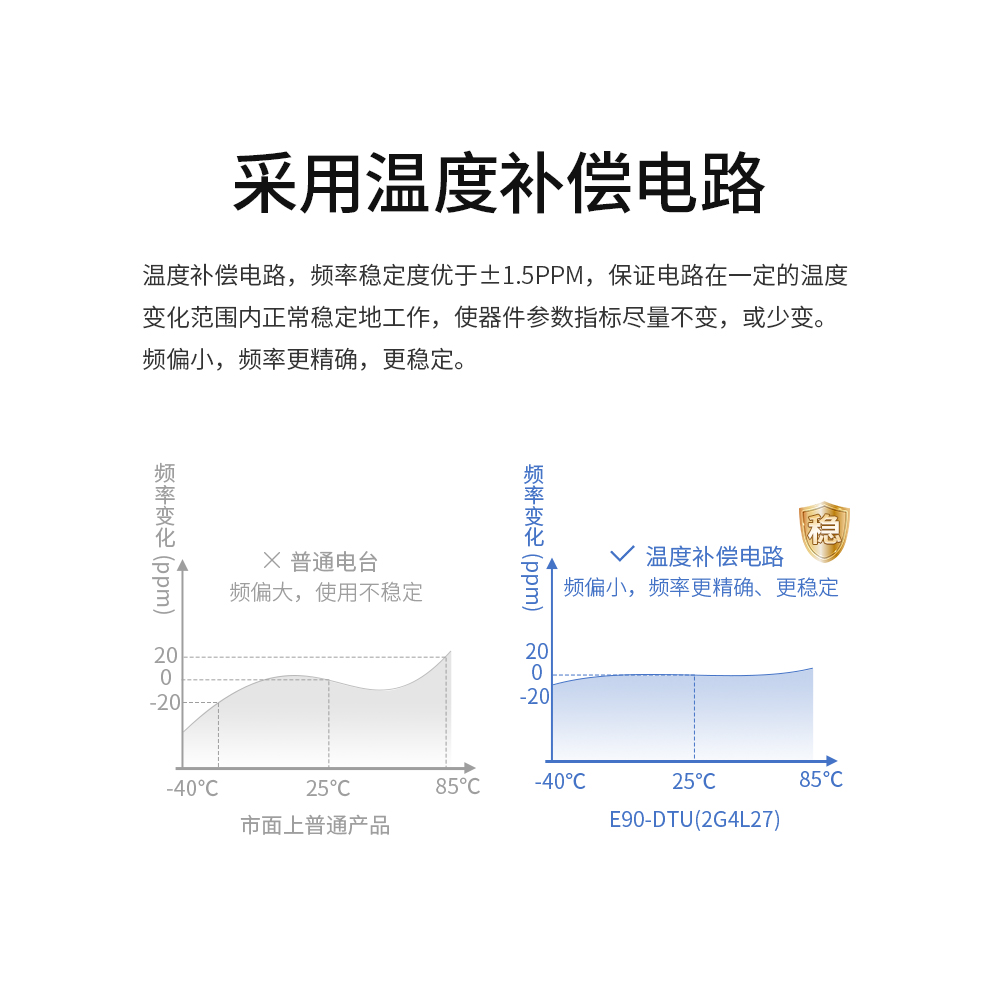

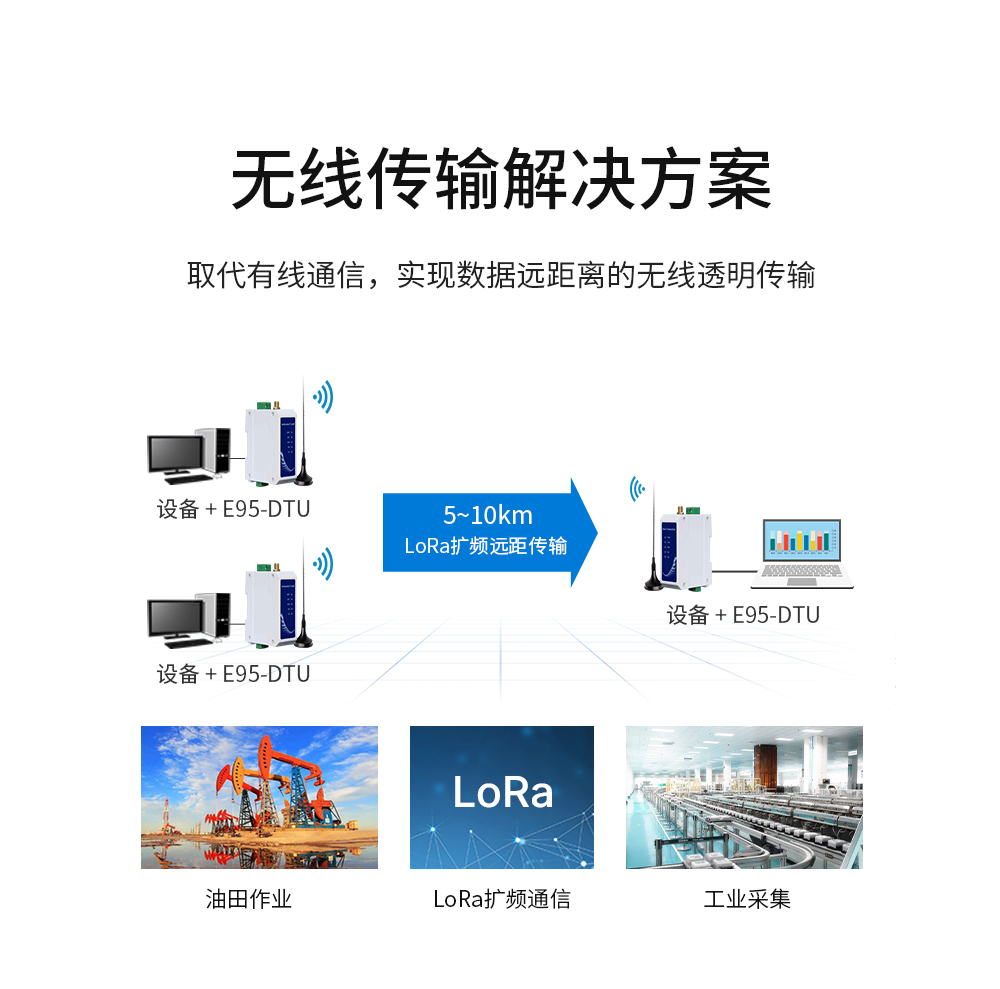

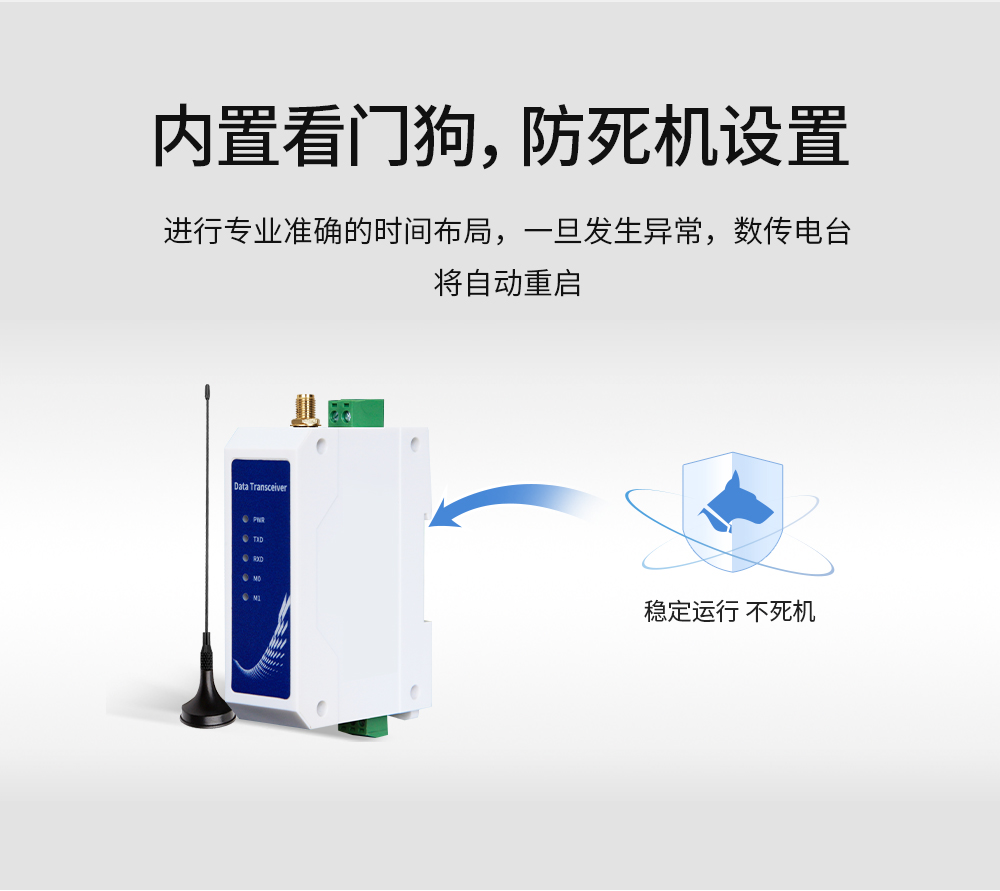

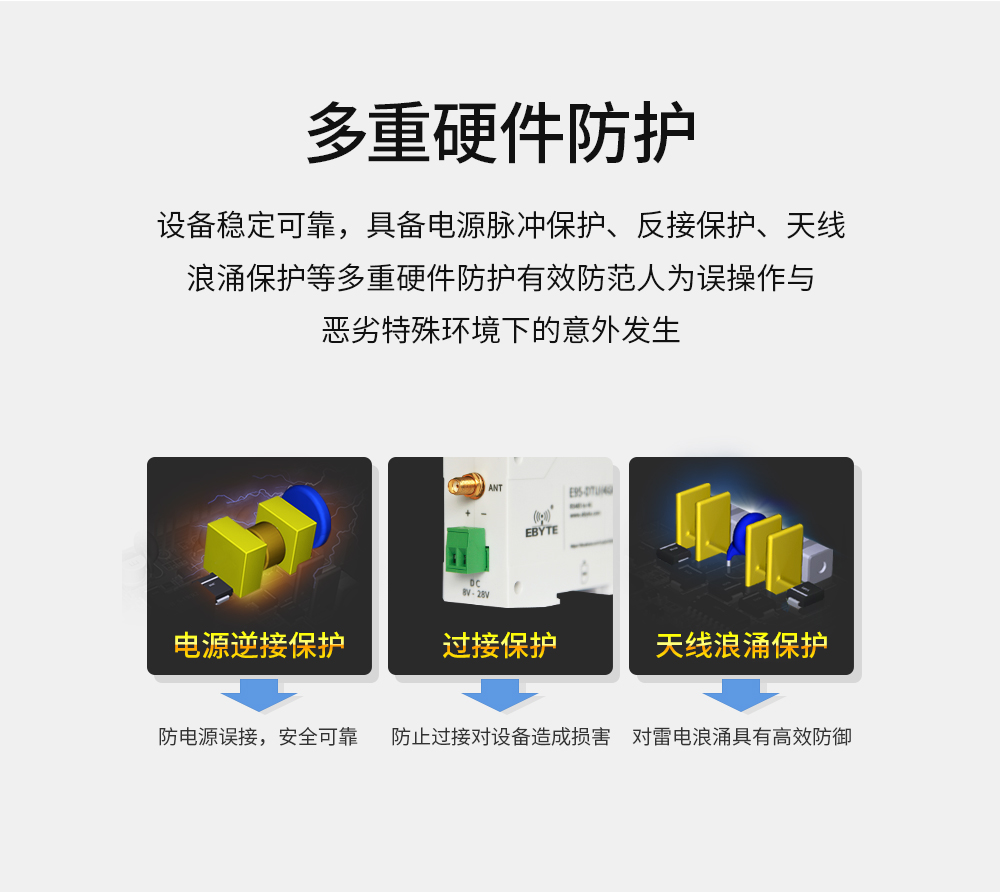

產品簡介：E95-DTU(400F30-485)是高性價比的無線數傳電臺，具有多種傳輸方式，工作在(410～510MHz）頻段（默 433MHz），電臺提供透明RS485接口，采用塑料殼體，導軌式安裝結構，支持 8～28V 電壓輸入。數傳電臺采用GFSK調制技術，且具有抗干擾能力強的優勢。
型號規格
| 型號規格 | 工作頻率 | 發射功率 | 參考距離 | 規格特性 | 推薦應用場景 |
| Hz | dbm | km | |||
| E95-DTU(900SLxx-485) | 410～510M | 30 | 5 | 高性價比 | 適用于距離遠、易受干擾的環境 |
通用規格參數
| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 92*67*30 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 95g | 重量公差 5g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 電壓范圍 | DC 8～28V | 建議使用DC 12V |
| 6 | 通訊接口 | RS485 | 3.81 接線端子 |
| 7 | 波特率 | 出廠默認9600 | 波特率范圍 1200～115200 |
| 8 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |
頻率范圍及信道數
| 型號規格 | 默認頻率 | 頻段范圍 | 信道間隔 | 信道數 |
| Hz | Hz | Hz | ||
| E95-DTU(400F30-485) | 433M | 410～510M | 0.5M | 200，半雙工 |

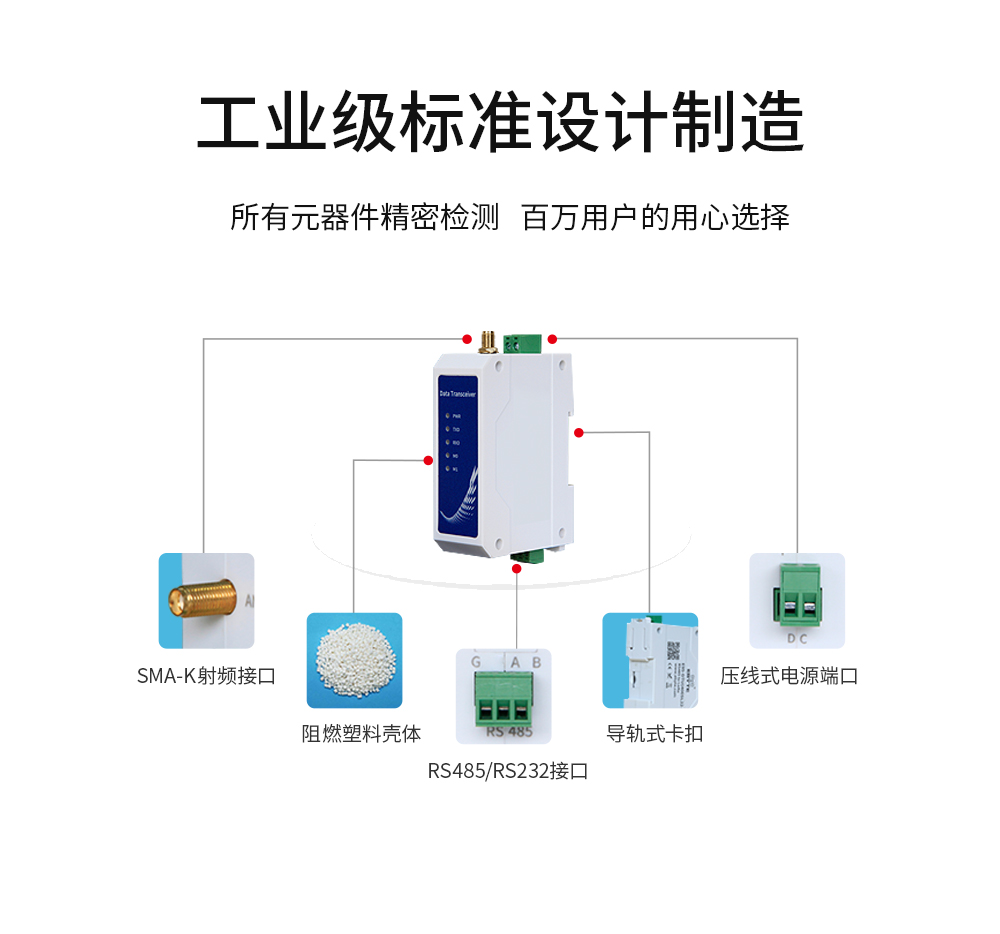

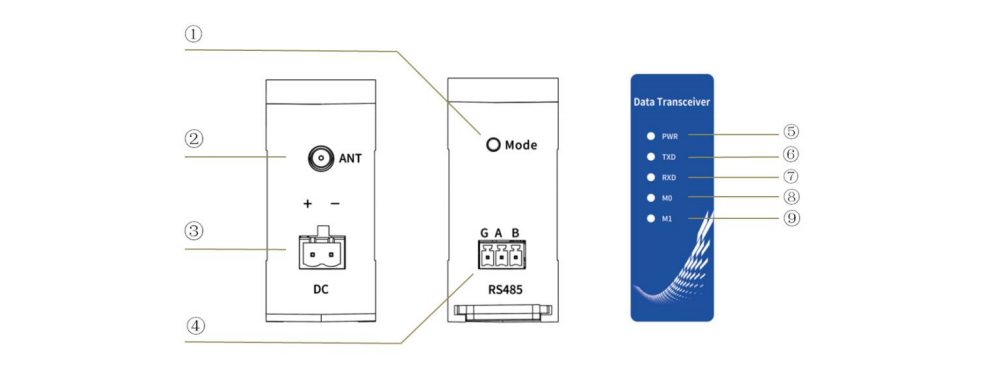

| 腳號 | 名稱 | 功能 | 說明 |

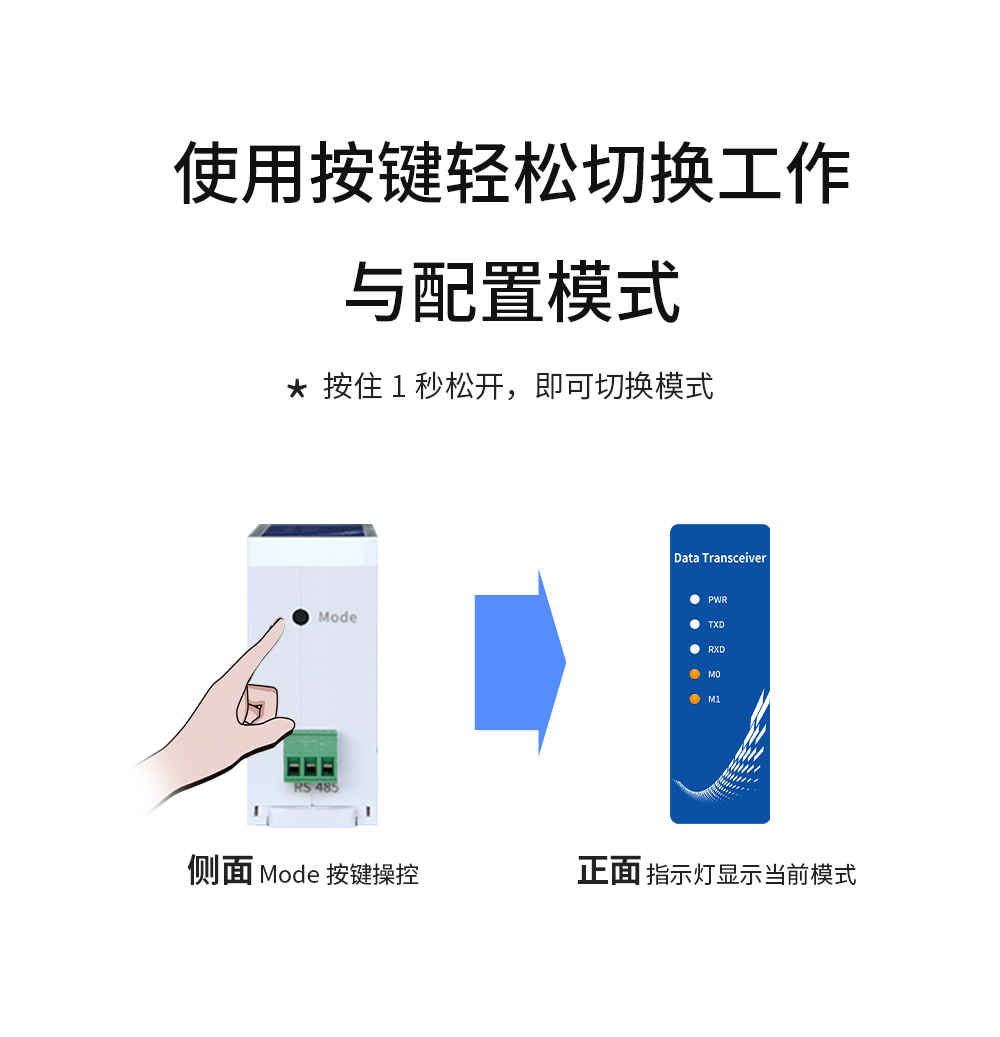

| 1 | Mode | 模式切換按鈕 | 工作模式切換控制 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔 |
| 3 | DC | 電源接口 | 交流/直流電源輸入端口，壓線式端口 |
| 4 | RS485 | RS485通信端口 | 標準 RS-485接口 |
| 5 | PWR | 電源指示燈 | 電源接通時點亮 |
| 6 | TXD | 發送指示燈 | 發送數據時閃爍 |
| 7 | RXD | 接收指示燈 | 接收數據時閃爍 |
| 8 | MO | 模式指示燈 | 工作模式指示燈 |
| 9 | M1 | 模式指示燈 | 工作模式指示燈 |
| 產品說明書 |
【用戶手冊】E95-DTU(400F30-485)  |
| ??????【應用文檔】天線使用注意事項 |
| 開發測試 |
| 【配置工具】E95-DTU(400F30-485) |
| 【XCOM】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：模塊使用Modbus 485語言，該如何告知發送到哪個地址？ |
| 答：DTU只是轉發客戶設備的數據，客戶的數據結構為目標地址+目標信道+數據就可以對配置為目標地址+目標信道的DTU發送數據。 |
| ★ 問：有沒有和E95-DTU(400F20-485)互通的模塊？ |
| 答：E49-400T系列模組可以互通。 |
| ★ 問：模塊參數與溫濕度模塊參數設置的一樣，我們的電臺都是默認參數，無法傳輸數據原因是什么？ |
| 答：1、需要受限排查下DTU單獨通訊有沒有問題；2、如果兩個DTU有數據交互，建議加長輪訓間隔時間或者提高DTU空速，不要使用默認配置。 |

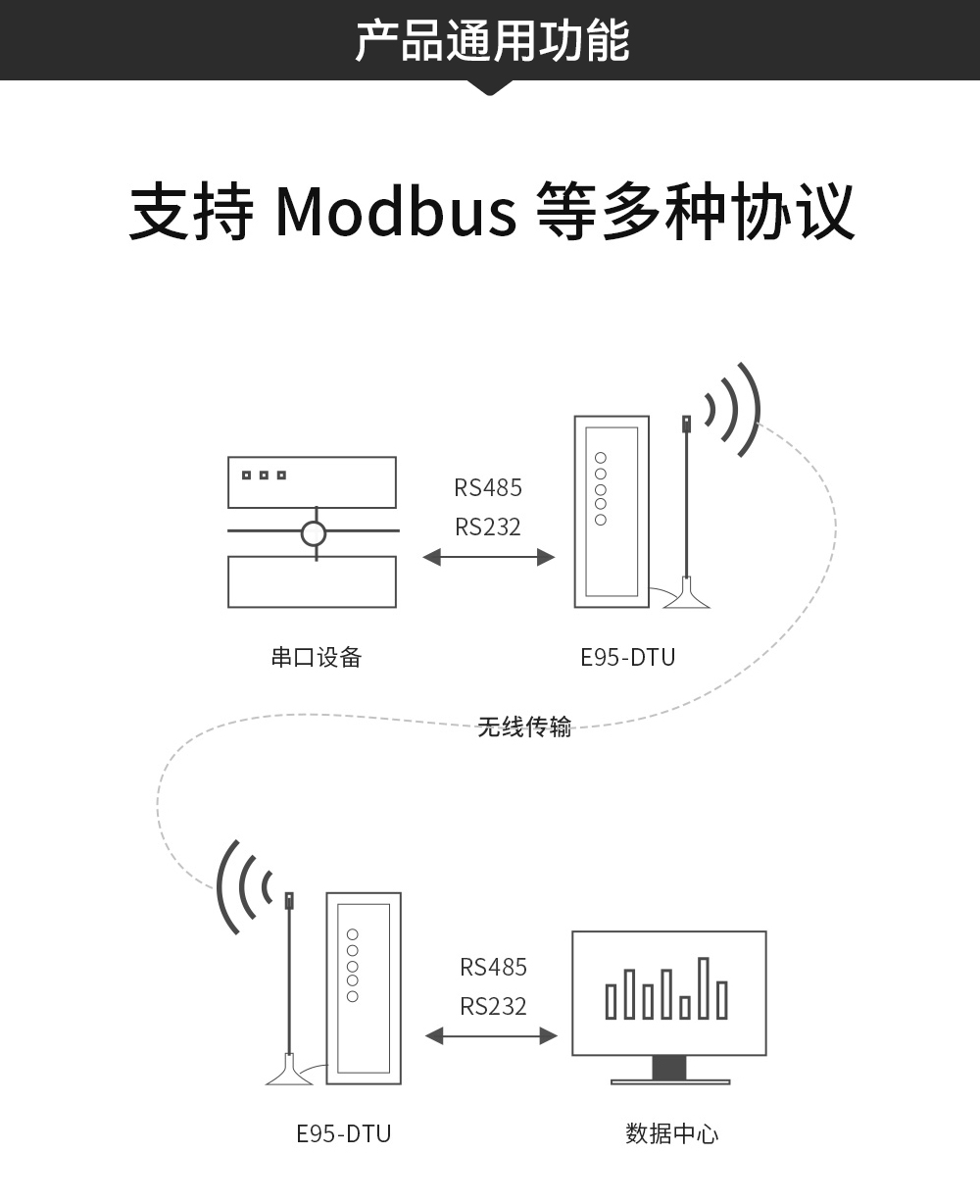

| ★ 問：E95-DTU模塊模塊支持modbus協議透?jìng)鲉幔?br /> |
| 答：支持modbus協議透?jìng)鞯模覀僁TU做數據轉發。 |
| ★ 問：使用E95-DTU(400F20-485)測試時，設備POWER燈和M0點亮，天線已接，但是使用我們相關下載的配置軟件讀取參數時顯示不支持該模塊是什么原因呢？ |
| 答：檢查上位機是否有誤，可以再官網下載最新上位機測試。 |
| ★ 問：E95-DTU(400F20-232)產品PLC數據位位數和電臺的數據位數要一致才能通訊嗎？ |
| 答：波特率、數據位、校驗位、停止位都要保持一致才可以通訊。 |
| ★ 問：E95-DTU(400F20-232)進入配置頁面，串口助手這里有大量的數據在跑應該怎么處理？ |
| 答：排查下RS232轉串口轉換器問題，重點使用RS232轉USB轉換器、檢查接線電路。 |
| ★ 問：E95-DTU(400F20-232)不能通訊，發送端發送時，TXD燈在閃，但收不到，透?jìng)髂Ｊ?，兩個232組網的，收發端信道地址全調成一樣也不行，應該怎么處理？ |
| 答：1、恢復默認出廠參數測試一下，兩邊DTU都用RS232接口測試；2、發送間隔時間加長測試一下；3、交換一下發送、接收方向測試一下。 |
| ★ 問：購買了E95-DTU(400F20-232)和E95-DTU(400F20-485)測試，用的配置軟件是(E9x-DTU(400Fxx).exe)。E95-DTU(400F20-232)“M1”模式下建立設備后，無法讀取其參數！測試了485是可以的。嘗試了不同的USB轉換器也是不行，是什么原因？ |
| 答：需要確認一下客戶是DTU工作模式是不是在配置模式（M1燈亮，M0燈熄滅） |
| ★ 問：從第一個模塊發數據，第二個能收到，但是反過來用第二個設備發，第一個收不到，這個應該怎么處理？ |
| 答：字節數減少，但接收和發射都需要一樣，簡單恢復一下出廠默認值，雙方都發一下看看是否還有收不到的問題。 |
| ★ 問：E95-DTU(400F30-485)是否可以和RS485轉網口的轉換器一起使用？ |
| 答：該系列產品，目前暫時只有串口通信的，網關的甚少；從知識理論來說是可以使用的。 |
| ★ 問：E95-DTU(400F30-485)modbus 80個寄存器就掛了，78個都還可以，掛了后只能重新掉電上電?？蛻裟J(rèn)設置，如何解決？ |
| 答：1.客戶在使用時需要連接好天線。2.可以把空中速率提高測試一下。3.電臺緩存容量500字節，電臺單次發送數據超出54字節后會進行分包。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| E95-DTU(900SL30-232) | RS232 | - | 868M | 30 | 10 | 2.4k | 92*66*30 | 軍工級LoRa技術,遠距離抗干擾 | ||
| E95M-DTU(400SL22-485) | RS485/RS232/TTL | - | 433M | 22 | 5 | 2.4k | 80*28*28.5 | LoRa擴頻,遠距離抗干擾 | ||
| E95M-DTU(400SL30-485) | RS485/RS232/TTL | - | 433M | 30 | 10 | 2.4k | 80*28*28.5 | LoRa擴頻,遠距離抗干擾 | ||
| E95-DTU(433C30-485)-V2.0 | RS485 | - | 410M 441M | 30 | 10 | 0.5k | 92*66*30 | 高速連續傳輸 | ||
| E95-DTU(433C20-485)-V2.0 | RS485 | - | 410M 441M | 20 | 6 | 0.5k | 92*66*30 | 高速連續傳輸 | ||
| E95-DTU(433C30-485) | RS485 | - | 410M 510M | 30 | 3 | 1.2~70k | 92*66*30 | LoRa擴頻抗干擾 | ||
| E95-DTU(400F30-485) | RS485 | - | 410～510M | 30 | 5 | 2.4k | 92*66*30 | 高性價比 | ||
| E95-DTU(900SLxx-485) | RS485 | SX1262 | 850.125~930.125M | 22/30 | 5/10 | 2.4k | 92*66*30 | LoRa擴頻抗干擾,遠距離通信 | ||
| E95-DTU/E96-DTU(433Lxx-485)-V8 | RS485 | - | 410 ～ 441 | 20/30 | 3/8 | 2.4k | 92*66*30 | LoRa 擴頻抗干擾 | ||

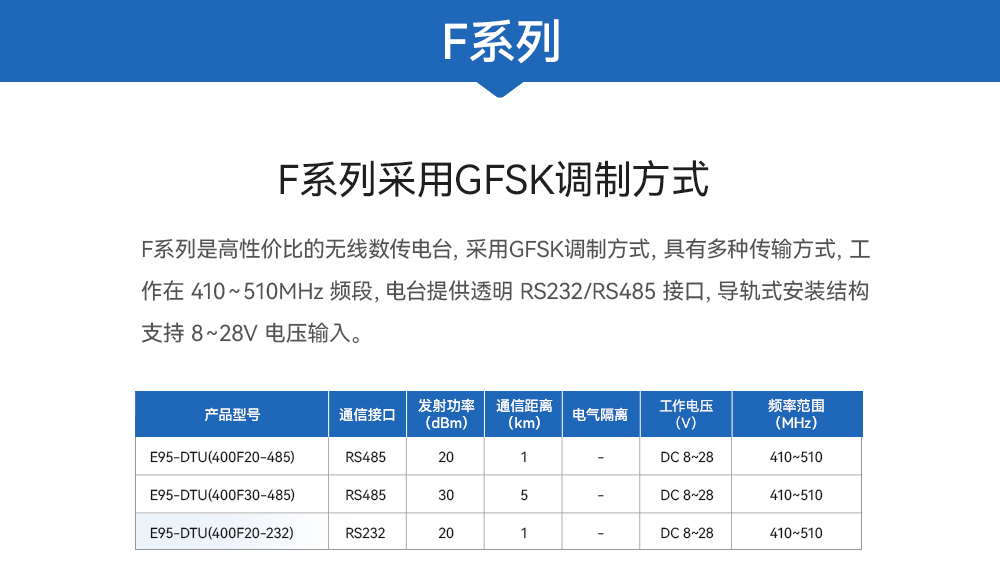

| E95-DTU(400Fxx-xxx) | RS232/RS485 | - | 410～510M | 20 | 1 | 2.4k | 92*66*30 | GFSK調制方式,高性價比 | ||
| E95-DTU/E96-DTU(433Lxx-xxx) | RS485/RS232 | SX1276/1278 | 410～441M | 20/30 | 3/8 | 2.4~19.2k | 92*66*30 | 經典LoRa,擴頻抗干擾 | ||
| E95-DTU/E96-DTU(400SLxx-xxx) | RS485/RS232 | SX1268 | 410.125～493.125M | 22/30 | 5/10 | 2.4k | 92*66*30 | LoRa 擴頻抗干擾 |
