接口類型：RS485/RS232/TTL

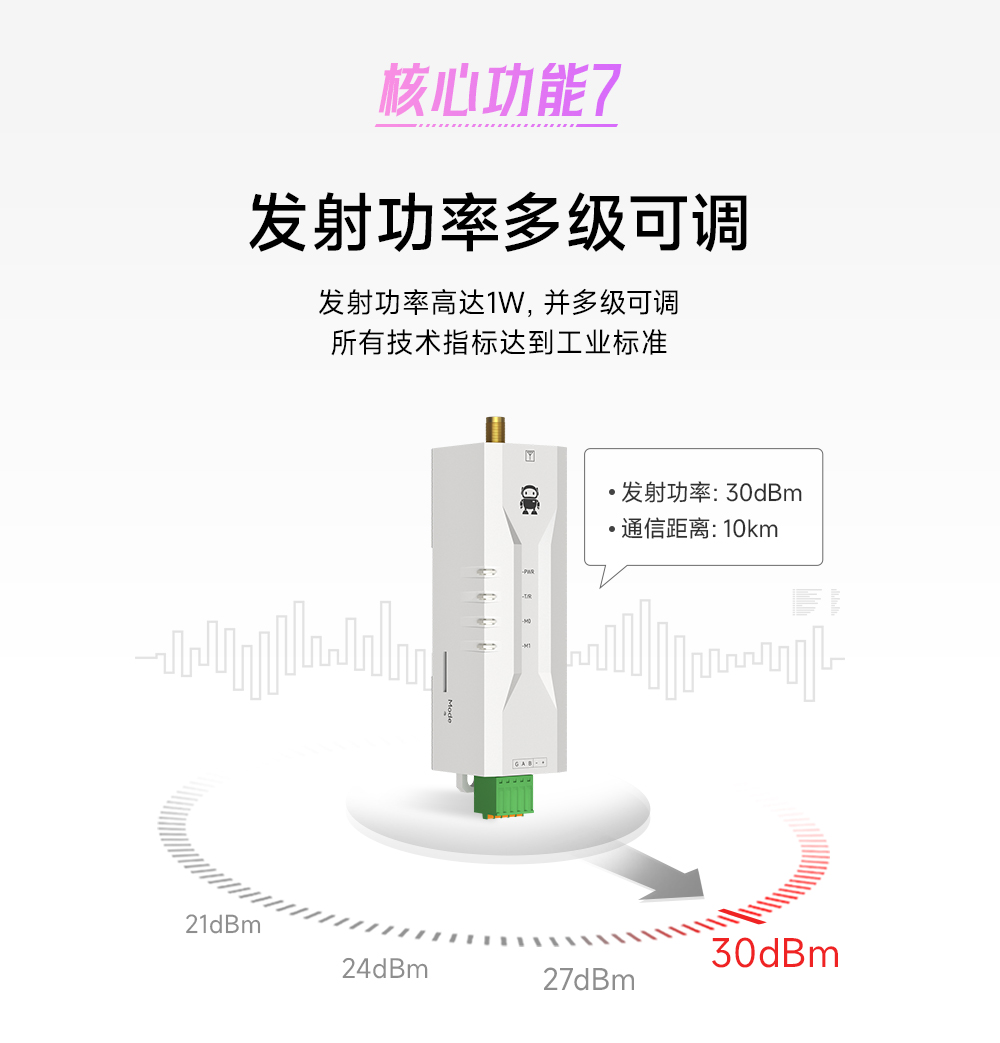

發射功率：30dBm

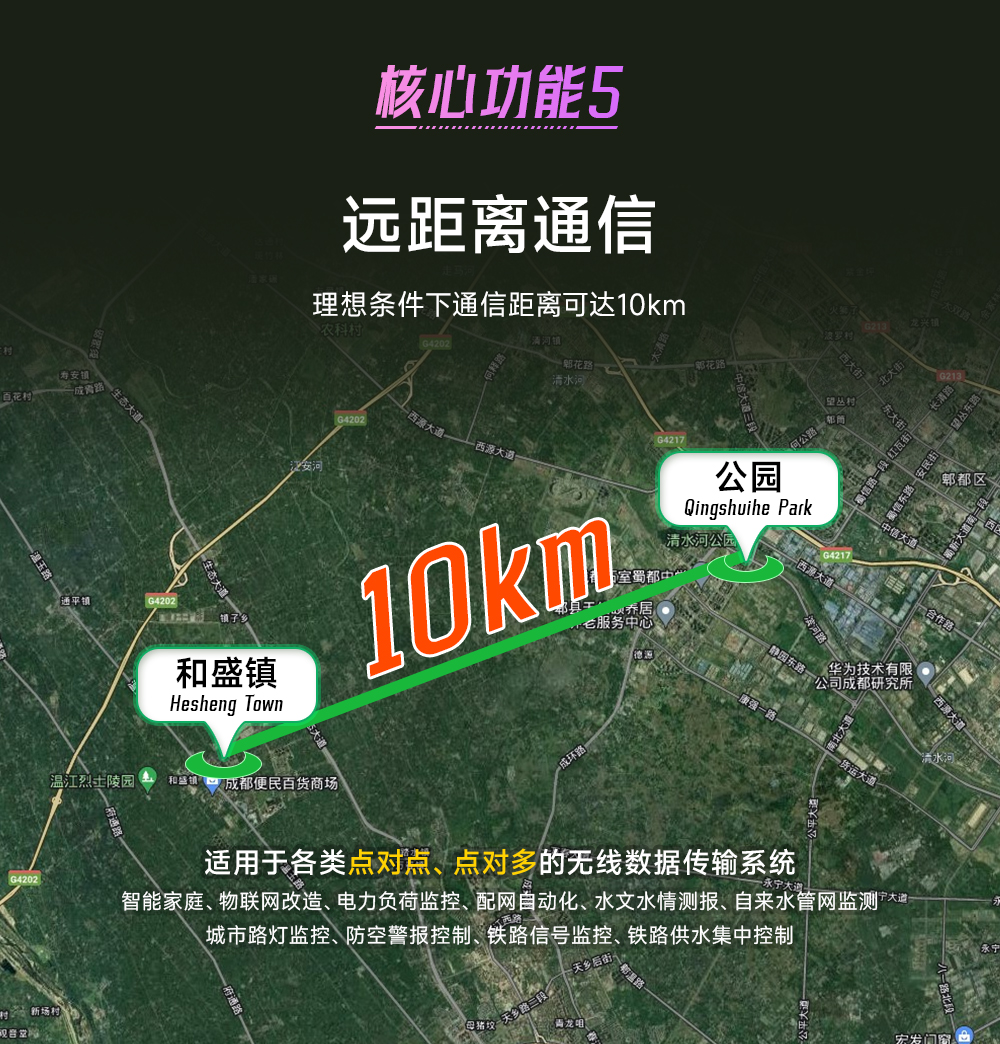

通信距離：10km

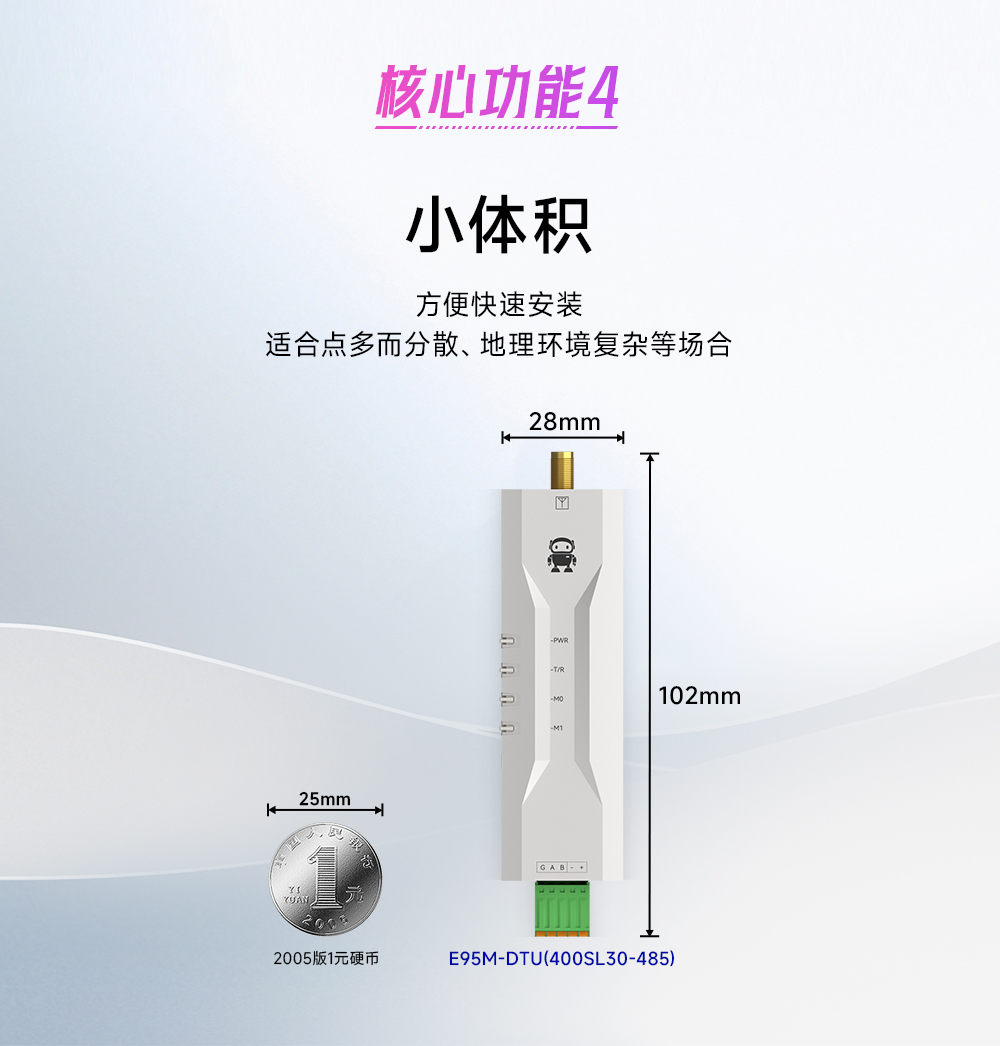

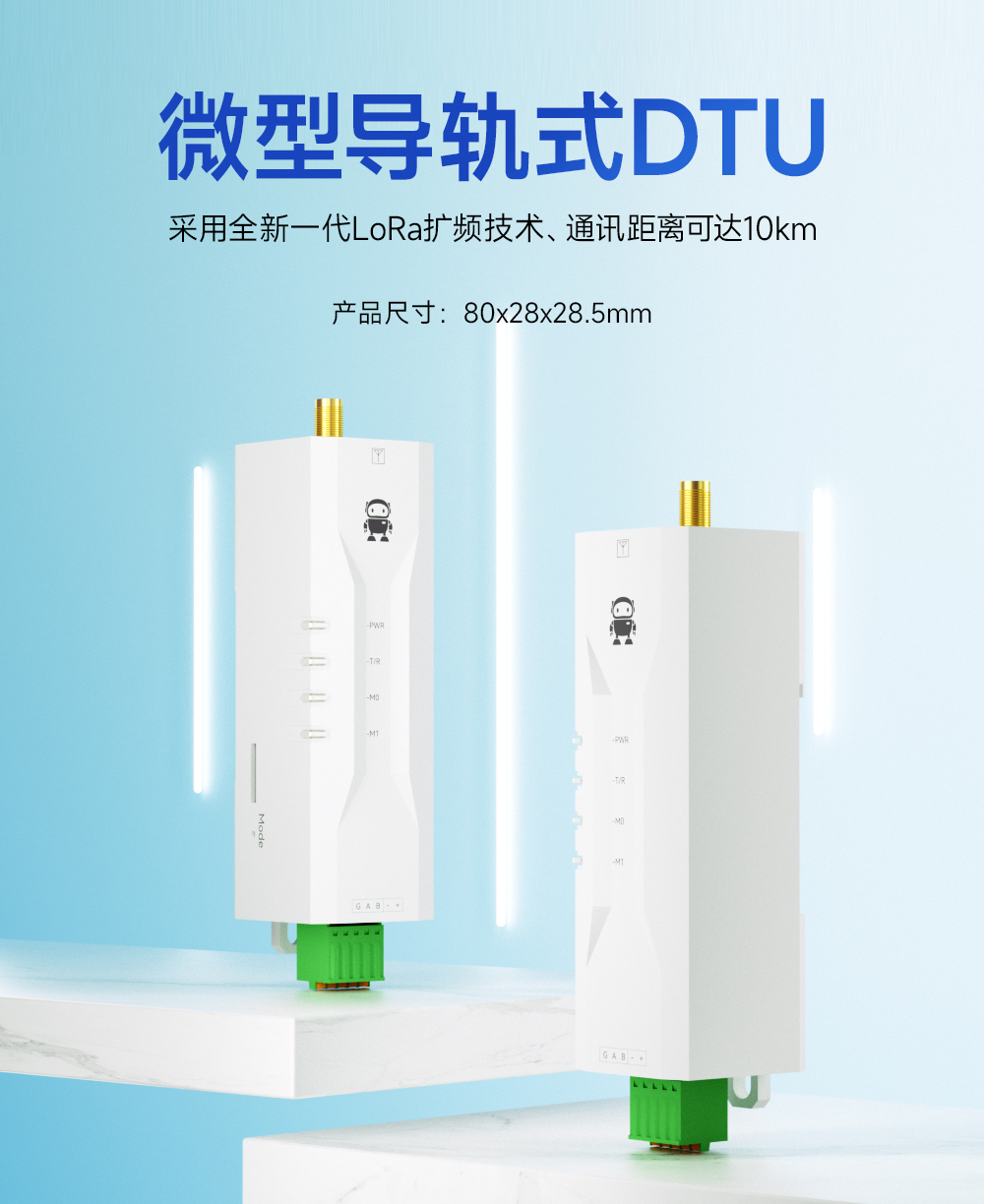

產品尺寸：80*28*28.5mm
產品重量：31.3±2g

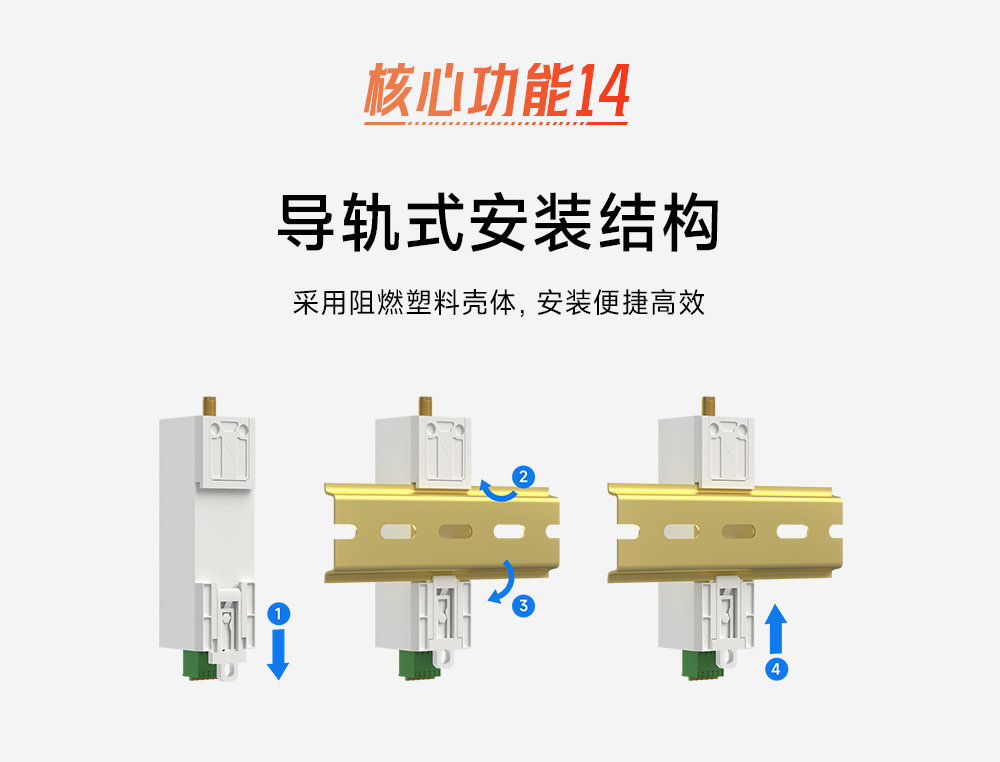

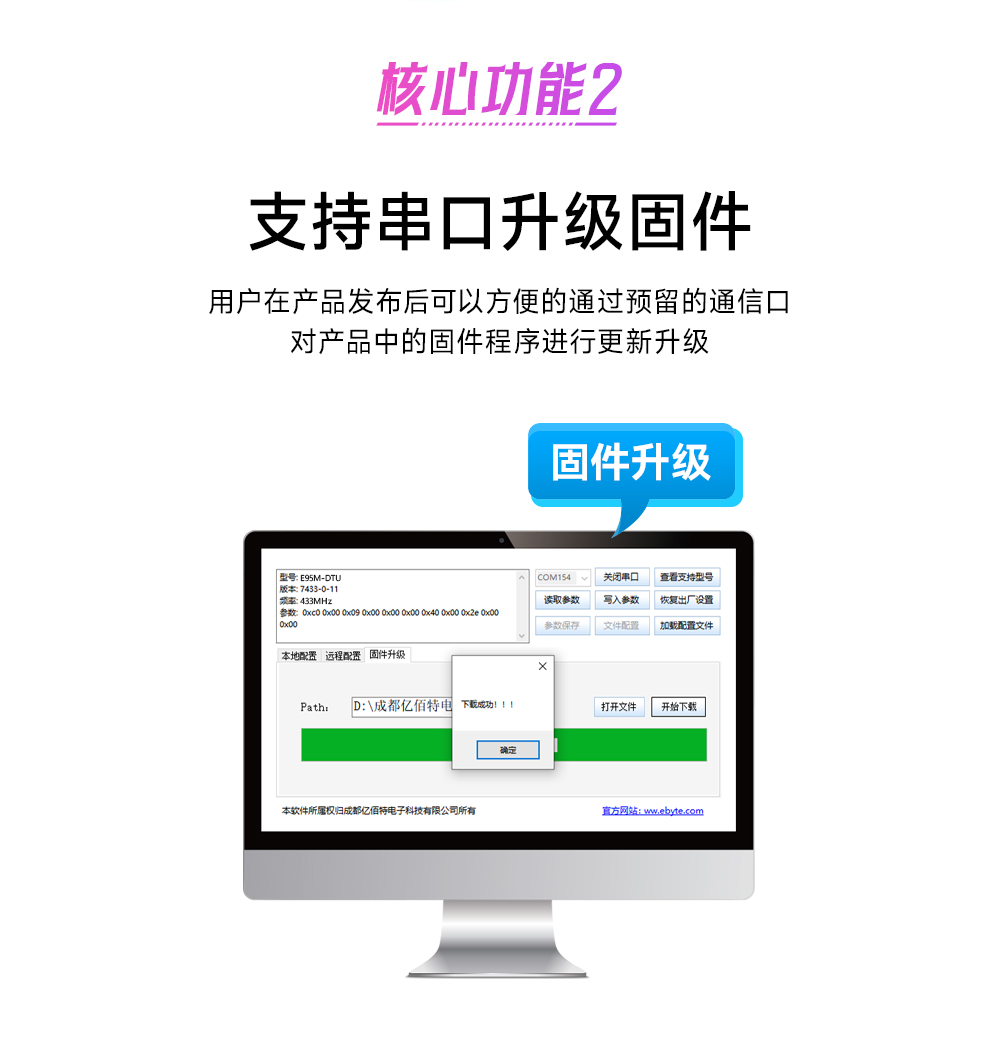

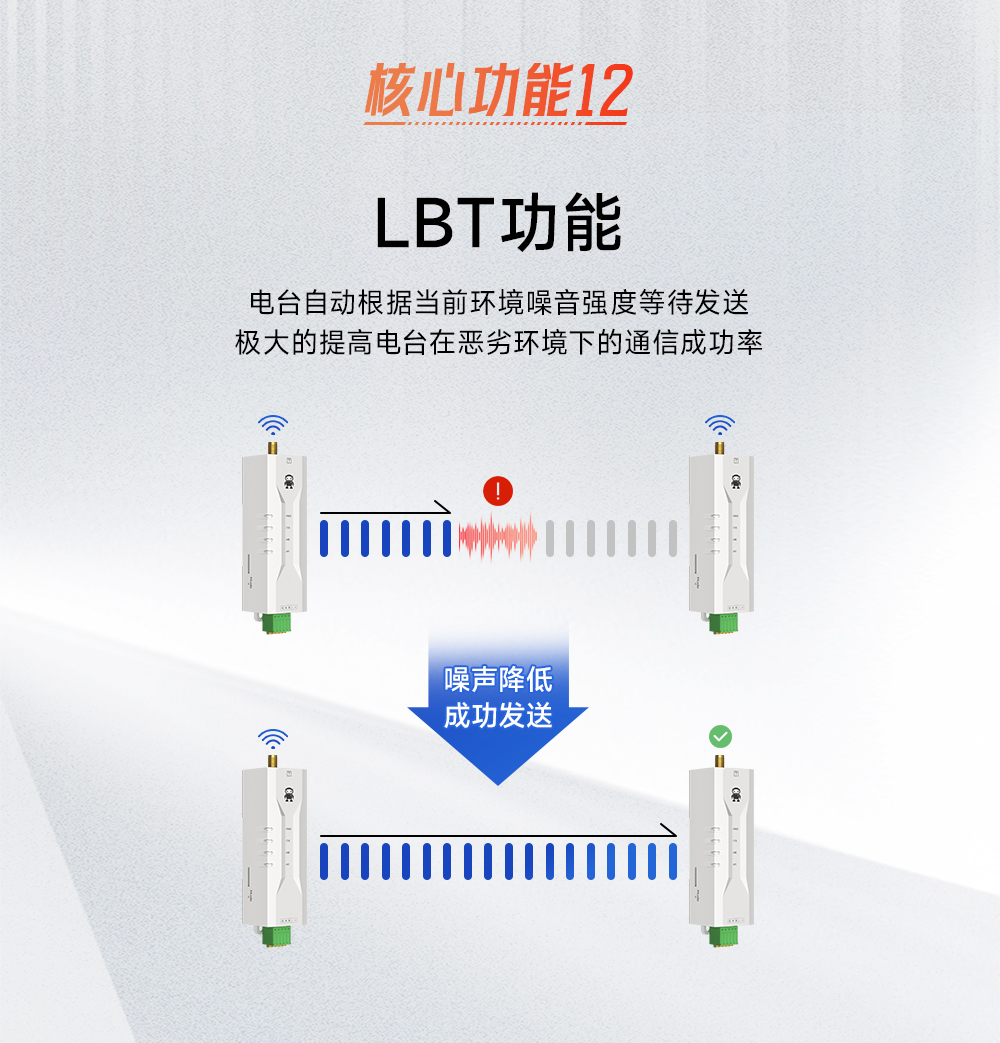

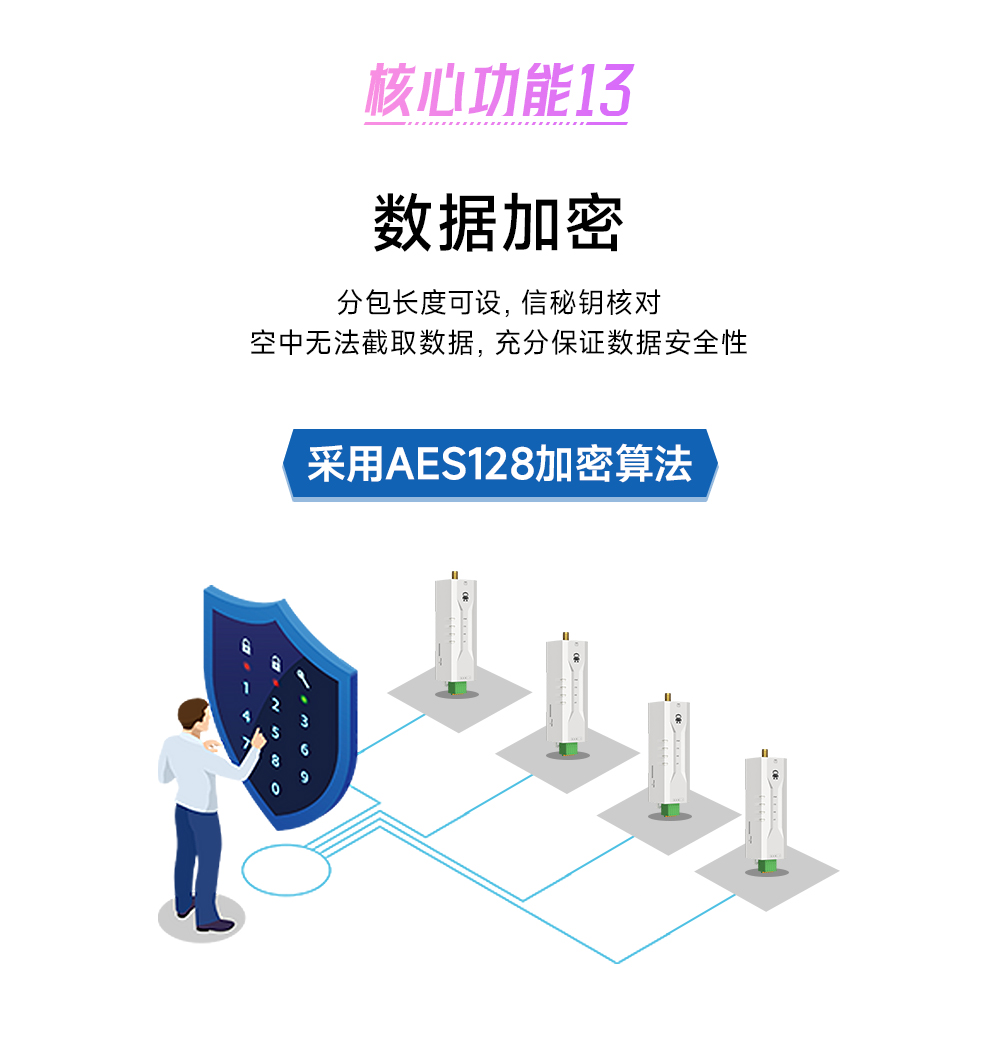

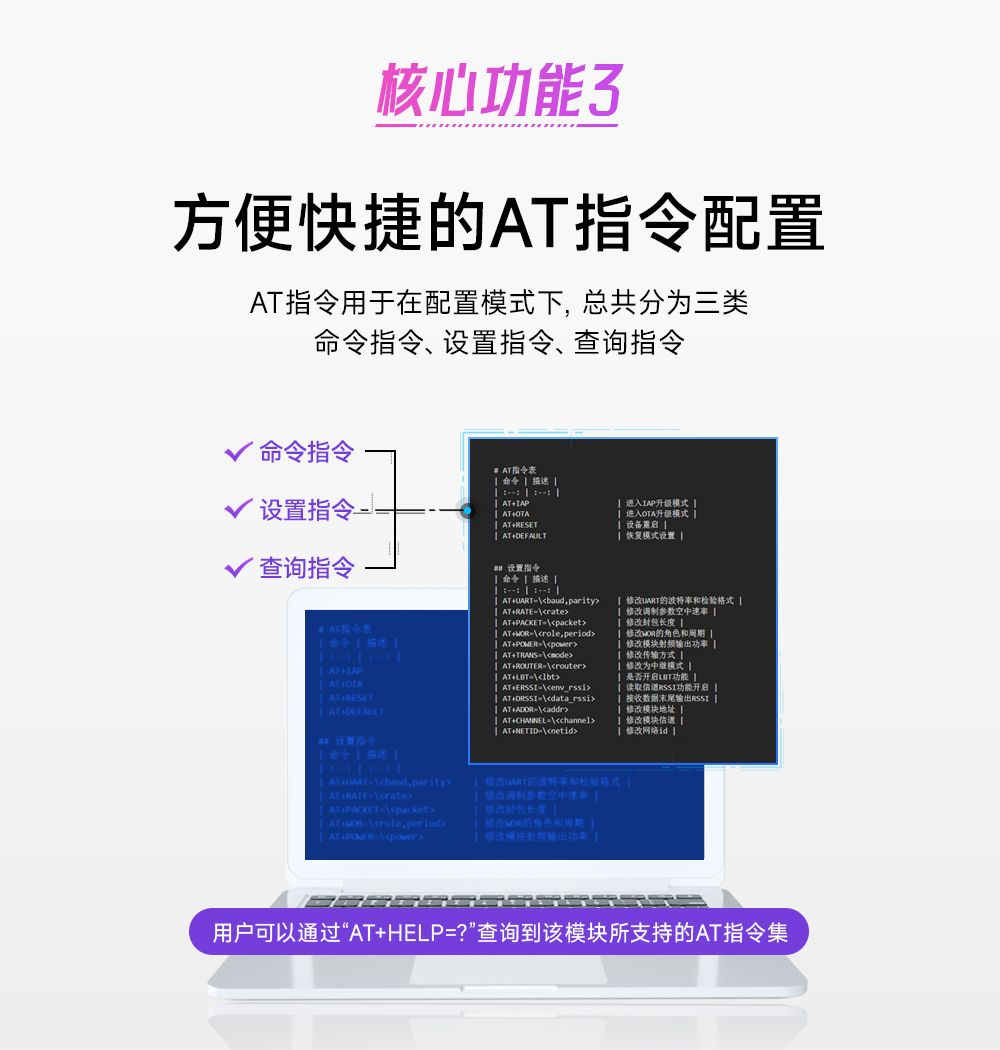

產品簡介：E95M-DTU(400SL30-xxx)是采用軍工級LoRa調制技術的無線數傳電臺，具有多種傳輸方式，工作在(410.125MHz～493.125MHz）頻段（默認433MHz），電臺提供透明RS485/RS232/TTL接口，采用塑料殼體，導軌式安裝結構，支持8～28V（DC）寬電壓電壓輸入。LoRa擴頻技術將帶來更遠的通訊距離，且具抗干擾能力強的優勢。

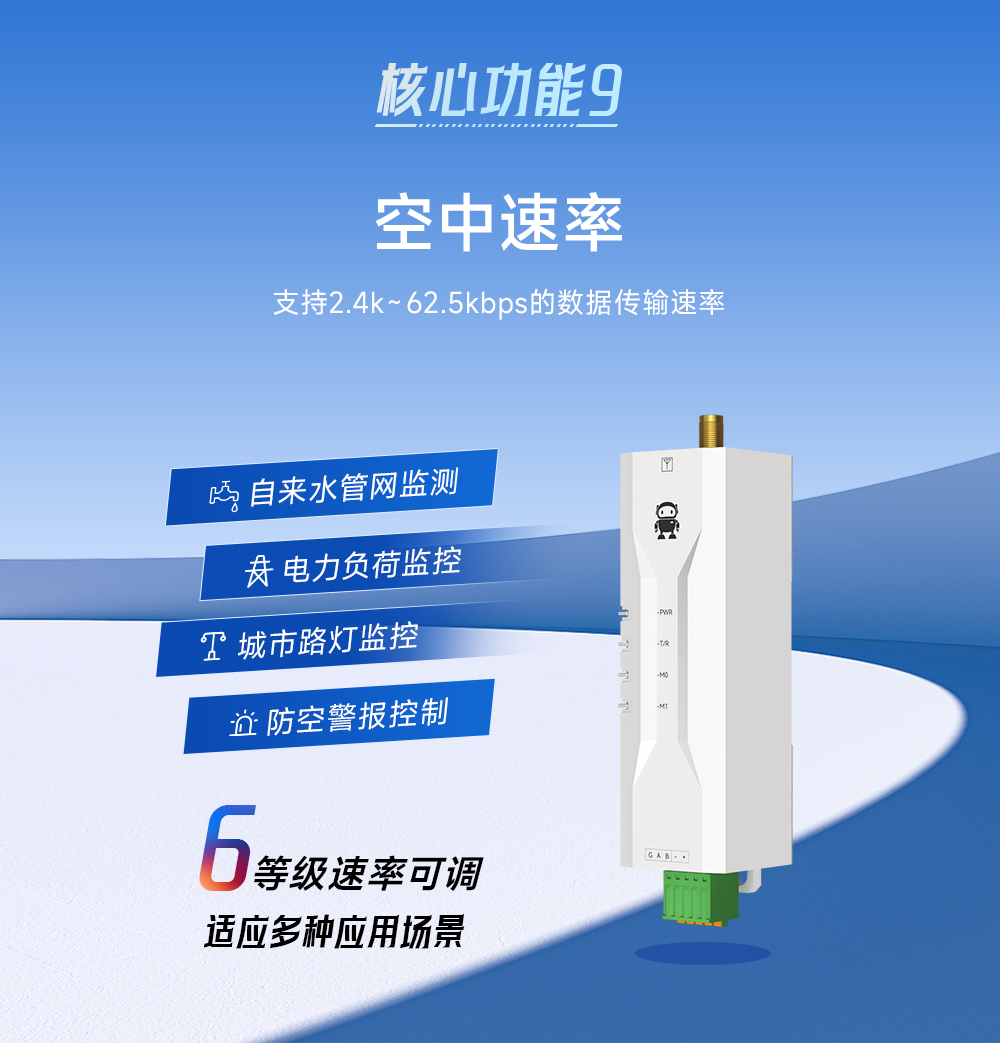

| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 80*28*28.5 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 31.3 g | 重量公差 2g |
| 3 | 工作溫度 | -40℃～+85℃ | 工業級 |
| 4 | 電壓范圍 | 8～28V（DC） | 直流版本建議使用 12V 或 24V |
| 5 | 通訊接口 | RS485/RS232/TTL | RS485、RS232、TTL 三選一，以產品實物標識為準 |
| 6 | 波特率 | 出廠默認 9600 | 波特率范圍 1200～115200 |
| 7 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |
| 型號規格 | 默認空中速率bps | 等級數 | 空中速率等級kbps |
| E95M-DTU(400SLxx-xxx) | 2.4k | 6 | 2.4、4.8、9.6、19.2、38.4、62.5 |
★ 注意：空中速率設置越高，傳輸速率越快，傳輸?shù)木嚯x也越近；因此在速率滿足使用要求的情況下，建議空速越低越好。
| 型號規格 | 發射電流 mA | 守候電流 mA | ||
| 12V | 24V | 12V | 24V | |
| E95M-DTU(400SL22-xxx) | 45 | 26 | 10 | 7 |
| E95M-DTU(400SL30-xxx) | 250 | 125 | 9 | 5 |
★ 注意：推薦在選擇電源時保留 50%以上電流余量，有利于電臺長期穩定地工作。
| 型號規格 | 緩存大小 | 分包方式 |
| E95M-DTU(400SLxx-xxx) | 1000 字節 | 可通過指令設置分包 32/64/128/240 字節發送 |
★ 注意：
1.電臺單次接收數據若大于單包容量，超出部分?jǐn)?shù)據會自動分配到第二次發送，直至發送完成；
2.電臺單次接收數據不可大于緩存容量。

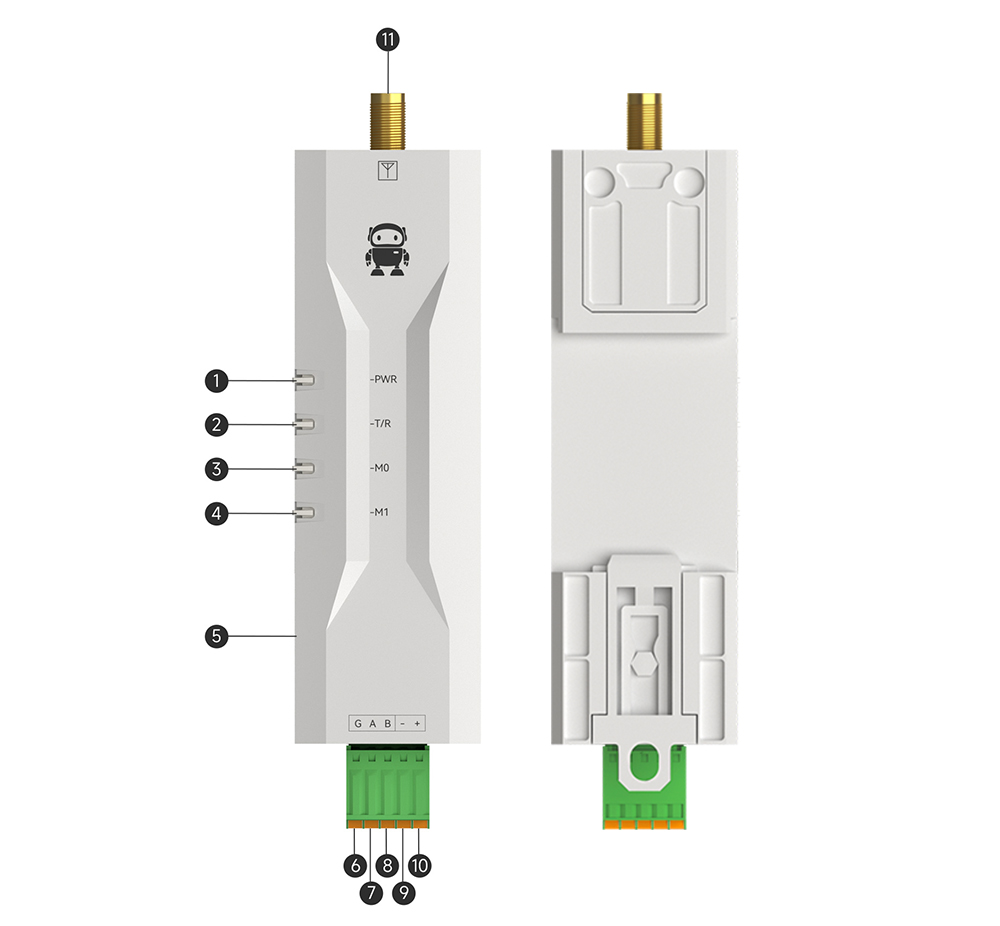

| 序號 | 名稱 | 功能 | 說明 |
| 1 | PWR | 電源指示燈 | 電源接通時點亮。 |
| 2 | T/R | 發送/接收指示燈 | 發送數據時閃爍燈為紅色，接收數據時閃爍燈為綠色。 |
| 3 | MO | 模式指示燈 | 工作模式指示燈。 |
| 4 | M1 | 模式指示燈 | 工作模式指示燈。 |

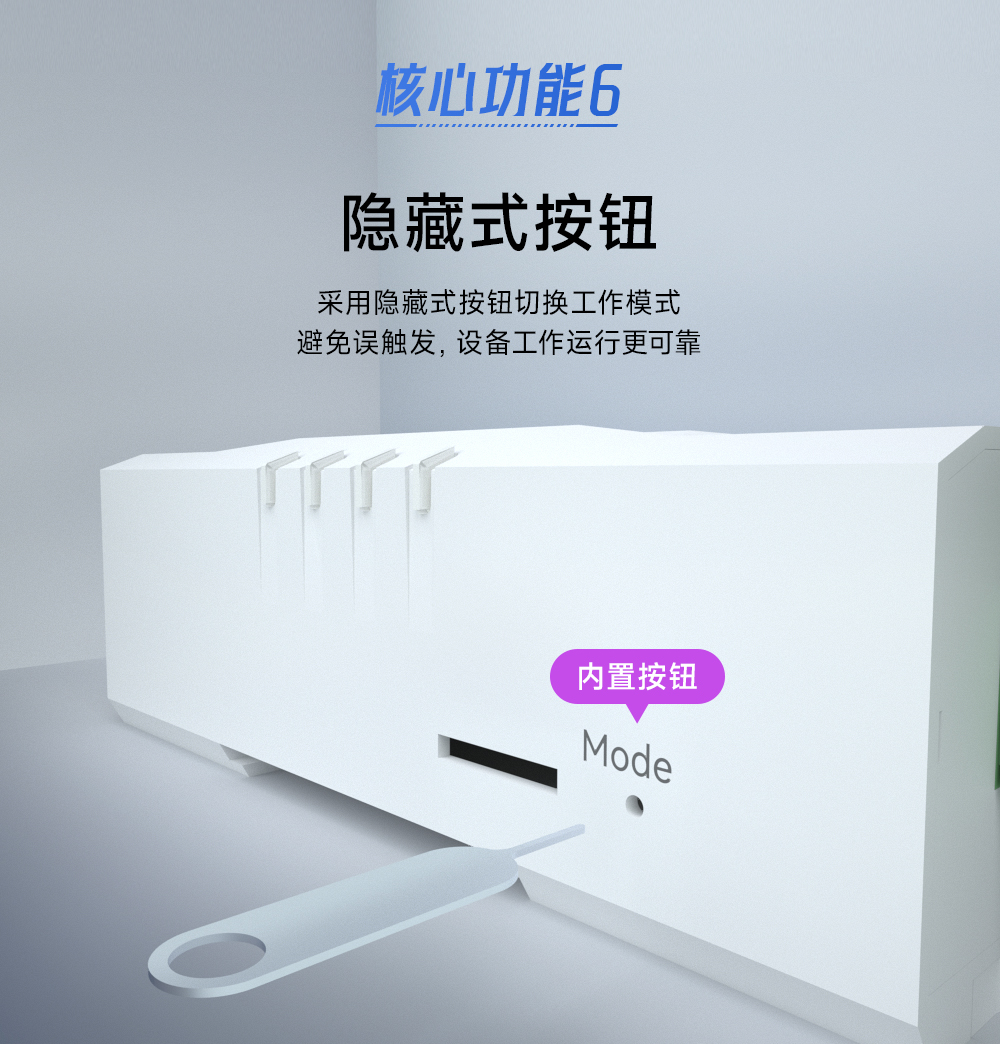

| 5 | Mode | 模式切換按鈕 | 工作模式切換控制。 |
| 6 | G | GND | 接地 |
| 7 | A | RS485 信號 A | RS485 信號 A |
| 8 | B | RS485 信號 | B RS485 信號 B |
| 9 | - | GND | |
| 10 | + | VCC | |
| 11 | ANT | 射頻接口 | SMA-K，外螺紋內孔。 |
★ 注意：將電臺與多臺設備相連接時出現通信不暢，而單臺設備時無此現象，請嘗試在485_A端子與485_B端子之間并聯120Ω電阻。

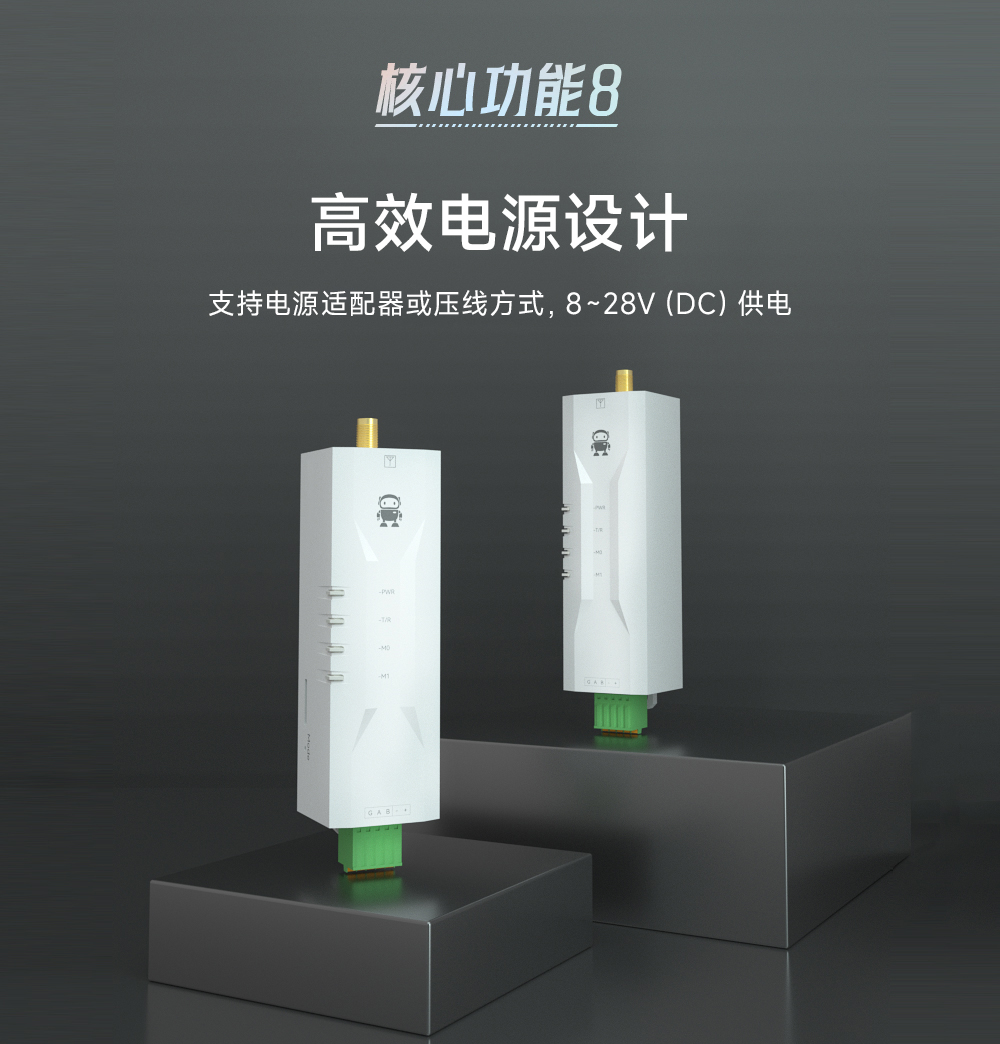

★ E95M-DTU(400SLxx-xxx)可以使用 8～28V（DC）電源供電，接線端口采用接線端子（2 Pin）連接。
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E95M-DTU(400SL30-485)產品RS485的接口能轉換成TTL嗎？ |
| 答：該產品接口可以，客戶使用485轉TTL轉換器進行轉換。 |
| ★ 問：E95m系列是否可以跟E95SL系列和E90SL系列通訊呢？ |
| 答：可以通訊。 |
| ★ 問：E95M-DTU(400SL22-485)除了使用導軌安裝的方式，有地方能提供螺絲固定嗎？ |
| 答：小億通殼體及導軌上都有螺絲固定位，可以具體查看產品安裝方式介紹。 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
