接口類型：RS232
工作頻率：850.125MHz～930.125MHz
發射功率：30dBm
通信距離：10km
產品尺寸：92*66*30mm

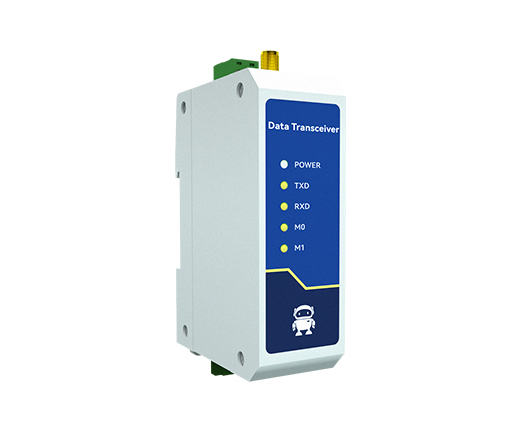

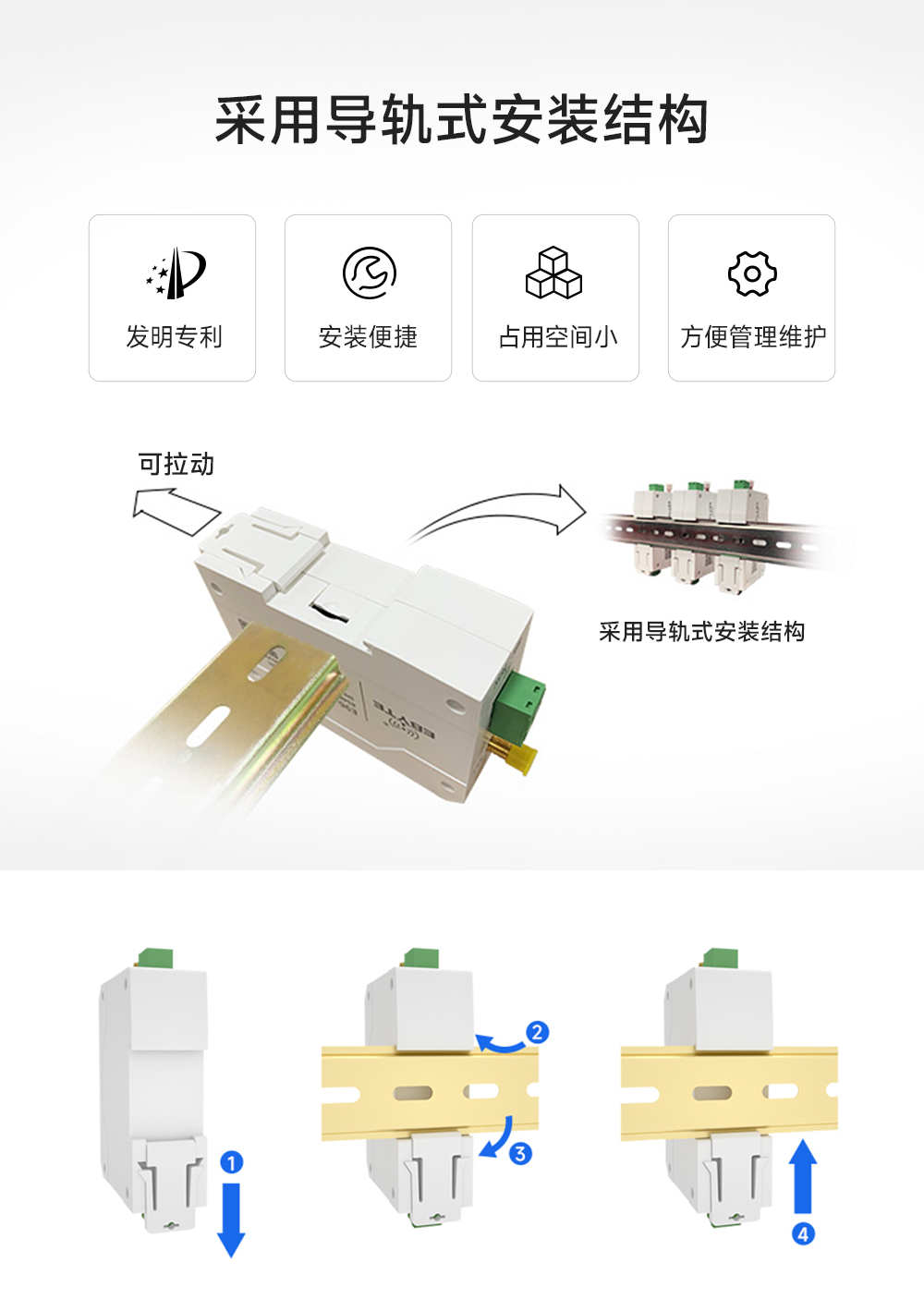

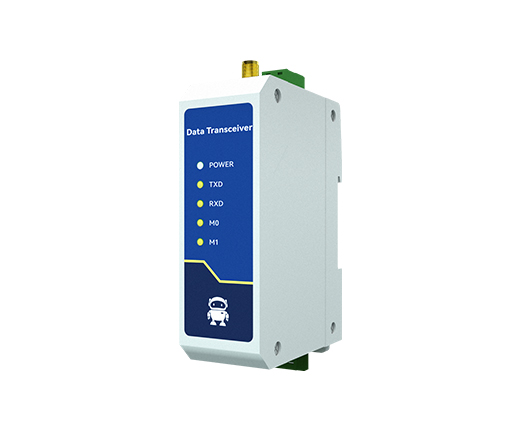

產品簡介：E95-DTU(900SL30-232)是采用軍工級LoRa調制技術的無線數傳電臺，具有多種傳輸方式，工作在(850.125MHz～930.125MHz）頻段（默認868.125MHz），數傳電臺提供透明RS232接口，采用塑料殼體，導軌式安裝結構，支持DC 8～28V電壓輸入。LoRa擴頻技術將帶來更遠的通訊距離，且具抗干擾能力強的優勢。
| 型號規格 | 工作頻率 | 發射功率 | 參考距離 | 規格特性 | 推薦應用場景 |
| Hz | dbm | km | |||
| E95-DTU(900SL30-232) | 850.125~930.125M | 30 | 10 | 新一代LoRa擴頻、直流供電 | 適用于距離遠、易受干擾的環境 |
注意：晴朗天氣，空曠環境無遮擋、12V/1A 電源供電、5dBi 吸盤天線，天線距離地面高度 2 米，使用出廠默認參數。
| 序號 | 項目 | 規格 | 說明 |

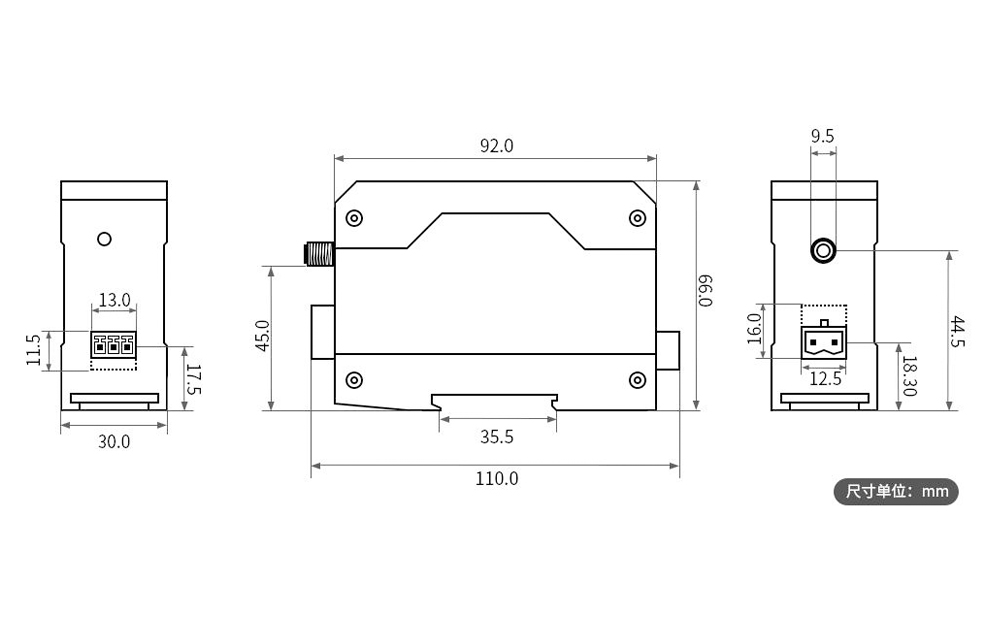

| 1 | 產品尺寸 | 92*66*30 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 95g | 重量公差 5g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 電壓范圍 | DC 8～28V | 直流版本建議使用 12V 或 24V |
| 5 | 通訊接口 | RS232 | RS232 |
| 6 | 波特率 | 出廠默認9600 | 波特率范圍 1200～115200 |
| 7 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |
| 型號規格 | 默認頻率 | 頻段范圍 | 信道間隔 | 信道數 |
| Hz | Hz | Hz | ||
| E95-DTU(900SL30-232) | 868.125M | 850.125~930.125M | 1M | 81，半雙工 |
注意：在同一區域內使用多組數傳電臺同時一對一進行通信，建議每組數傳電臺設置信道間隔 2MHz 以上。
| 型號規格 | 30dBm | 27dBm | 24dBm | 21dBm |
| E95-DTU(900SL30-232) | 出廠默認 | √ | √ | √ |
注意：發射功率越低，傳輸距離越近，但是工作電流并不會同比例降低，建議使用最大發射功率。
| 型號規格 | 默認空中速率 bps | 等級數 kbps | 空中速率等級 |
| E95-DTU(900SL30-232) | 2.4k | 6 | 2.4、4.8、9.6、19.2、38.4、62.5 |
注意：空中速率設置越高，傳輸速率越快，傳輸?shù)木嚯x也越近；因此在速率滿足使用要求的情況下，建議空速越低越好。
| 型號規格 | 發射電流 mA | 接收電流 mA | 休眠電流 mA |
| 12V | 12V | 12V | |
| E95-DTU(900SL30-232) | 158.4 | 15.8 | 7.73 |
注意：推薦在選擇電源時保留 50%以上電流余量，有利于電臺長期穩定地工作。

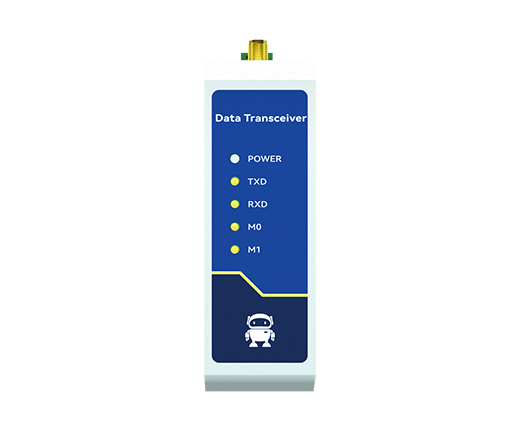

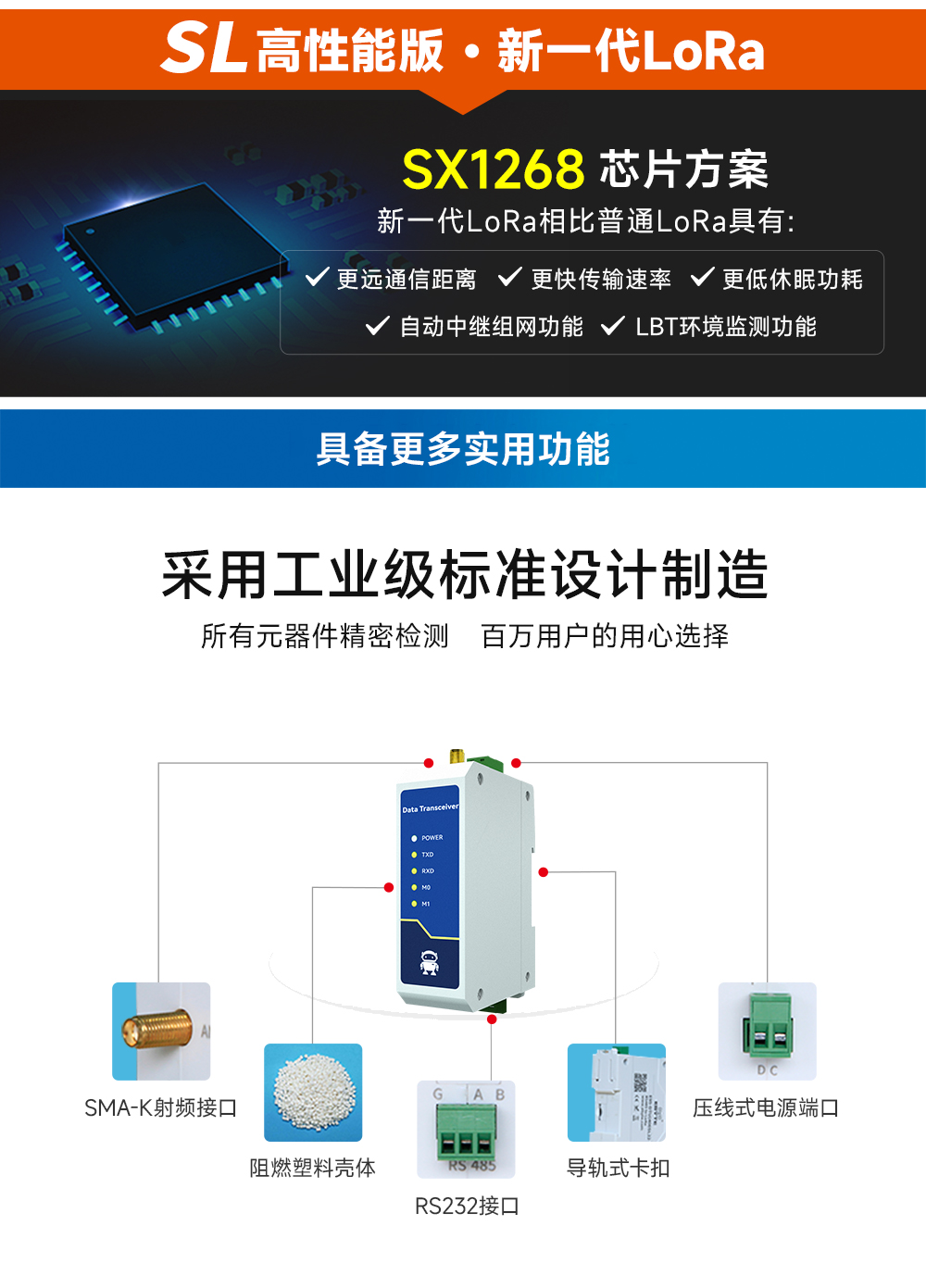

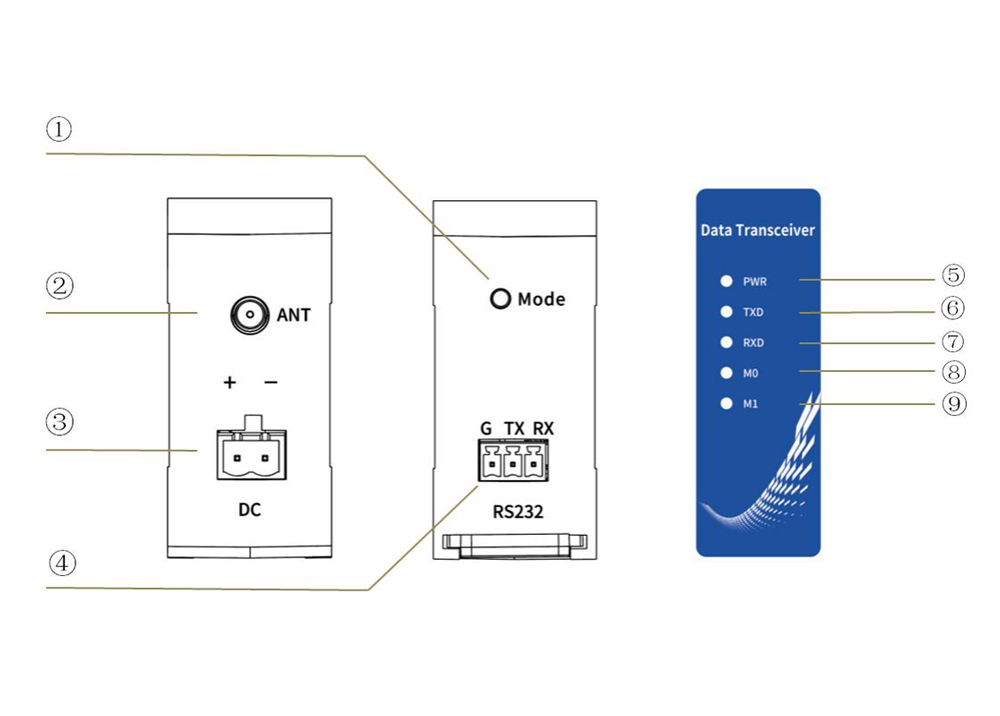

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | Mode | 模式切換按鈕 | 工作模式切換控制 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔 |
| 3 | DC | 電源接口 | 直流電源輸入端口，壓線式端口 |
| 4 | RS232 | RS232通信端口 | 標準 RS-232接口 |
| 5 | PWR | 電源指示燈 | 電源接通時點亮 |
| 6 | TXD | 發送指示燈 | 發送數據時閃爍 |
| 7 | RXD | 接收指示燈 | 接收數據時閃爍 |
| 8 | MO | 模式指示燈 | 工作模式指示燈 |
| 9 | M1 | 模式指示燈 | 工作模式指示燈 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| E95-DTU(900SL30-232) | RS232 | - | 868M | 30 | 10 | 2.4k | 92*66*30 | 軍工級LoRa技術,遠距離抗干擾 | ||
| E95M-DTU(400SL22-485) | RS485/RS232/TTL | - | 433M | 22 | 5 | 2.4k | 80*28*28.5 | LoRa擴頻,遠距離抗干擾 | ||
| E95M-DTU(400SL30-485) | RS485/RS232/TTL | - | 433M | 30 | 10 | 2.4k | 80*28*28.5 | LoRa擴頻,遠距離抗干擾 | ||
| E95-DTU(433C30-485)-V2.0 | RS485 | - | 410M 441M | 30 | 10 | 0.5k | 92*66*30 | 高速連續傳輸 | ||
| E95-DTU(433C20-485)-V2.0 | RS485 | - | 410M 441M | 20 | 6 | 0.5k | 92*66*30 | 高速連續傳輸 | ||
| E95-DTU(433C30-485) | RS485 | - | 410M 510M | 30 | 3 | 1.2~70k | 92*66*30 | LoRa擴頻抗干擾 | ||
| E95-DTU(400F30-485) | RS485 | - | 410～510M | 30 | 5 | 2.4k | 92*66*30 | 高性價比 | ||
| E95-DTU(900SLxx-485) | RS485 | SX1262 | 850.125~930.125M | 22/30 | 5/10 | 2.4k | 92*66*30 | LoRa擴頻抗干擾,遠距離通信 | ||
| E95-DTU/E96-DTU(433Lxx-485)-V8 | RS485 | - | 410 ～ 441 | 20/30 | 3/8 | 2.4k | 92*66*30 | LoRa 擴頻抗干擾 | ||
| E95-DTU(400Fxx-xxx) | RS232/RS485 | - | 410～510M | 20 | 1 | 2.4k | 92*66*30 | GFSK調制方式,高性價比 | ||
| E95-DTU/E96-DTU(433Lxx-xxx) | RS485/RS232 | SX1276/1278 | 410～441M | 20/30 | 3/8 | 2.4~19.2k | 92*66*30 | 經典LoRa,擴頻抗干擾 | ||
| E95-DTU/E96-DTU(400SLxx-xxx) | RS485/RS232 | SX1268 | 410.125～493.125M | 22/30 | 5/10 | 2.4k | 92*66*30 | LoRa 擴頻抗干擾 |
