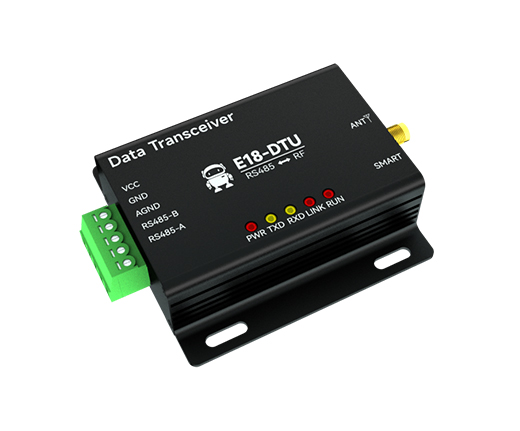

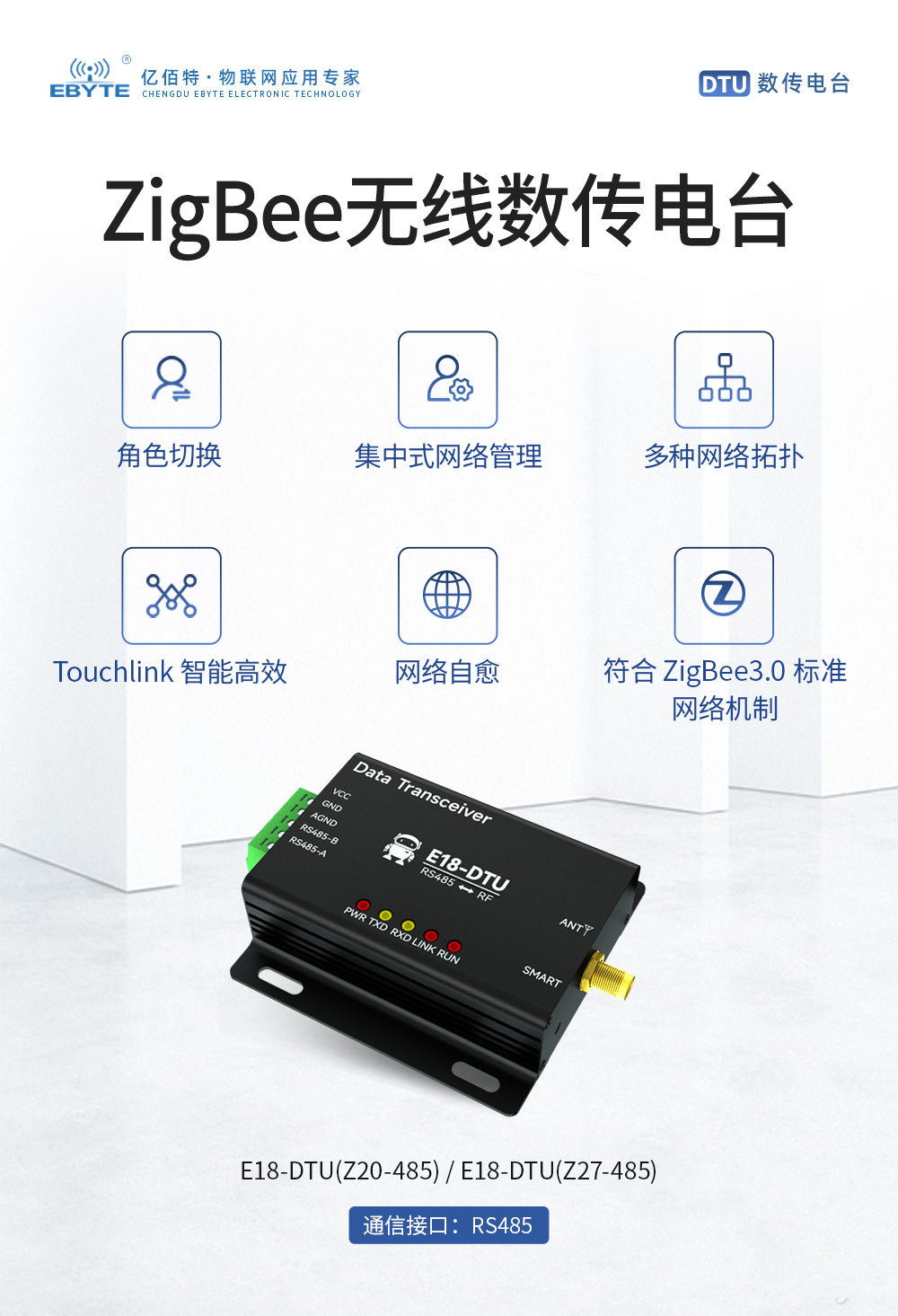

芯片類型：CC2530
接口類型：RS485 發射功率：20
工作頻段：2.405~2.480GHz
產品尺寸：68*66*21mm 產品重量：64g±5g

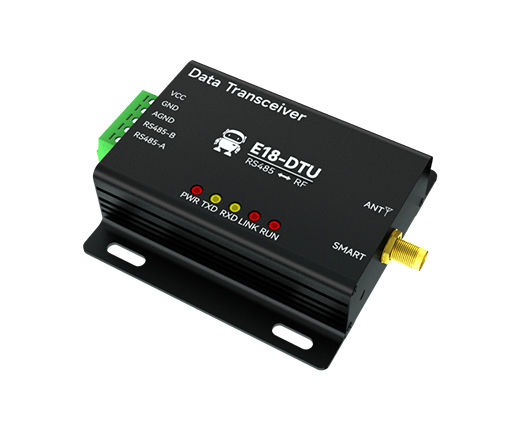

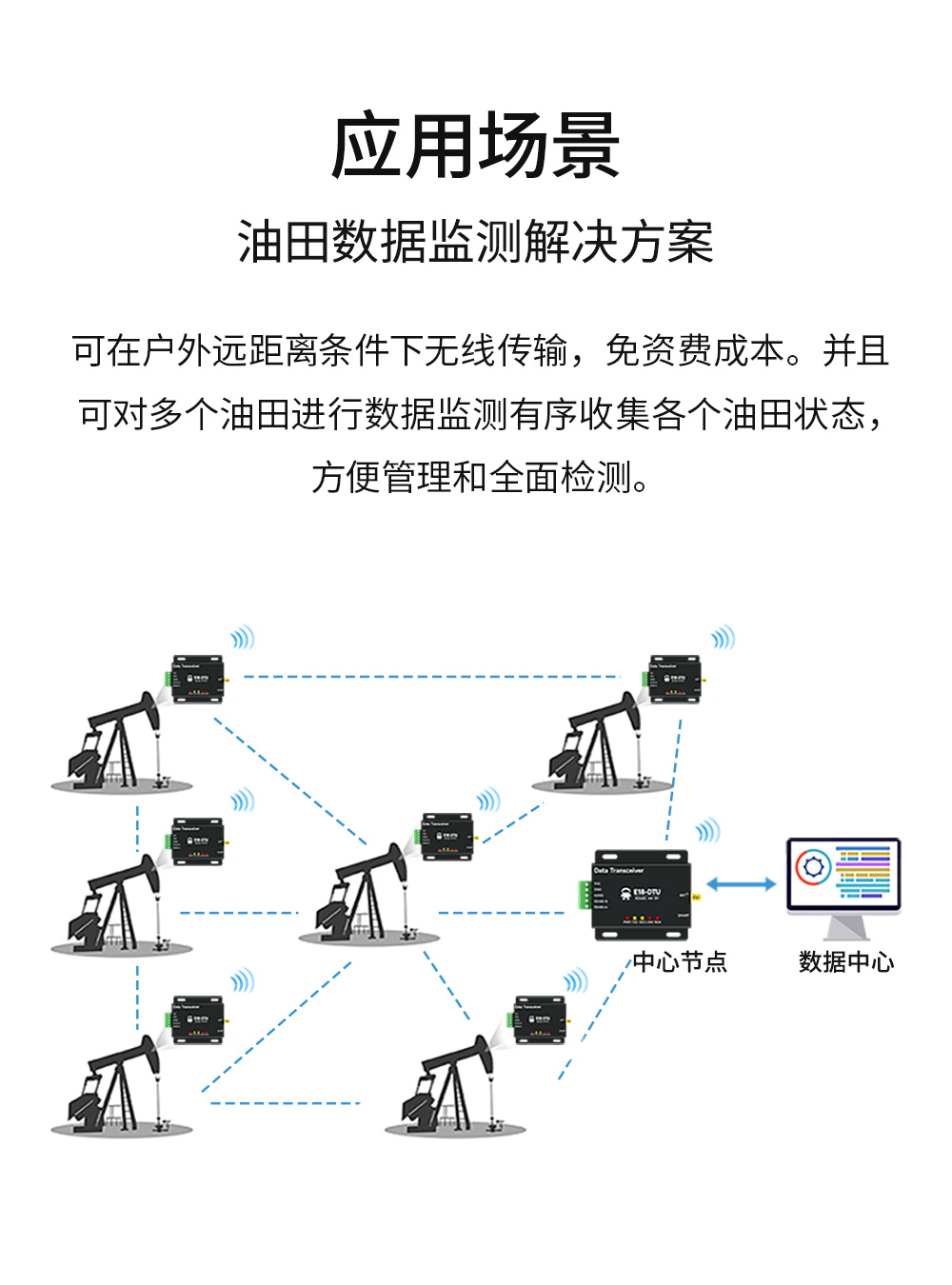

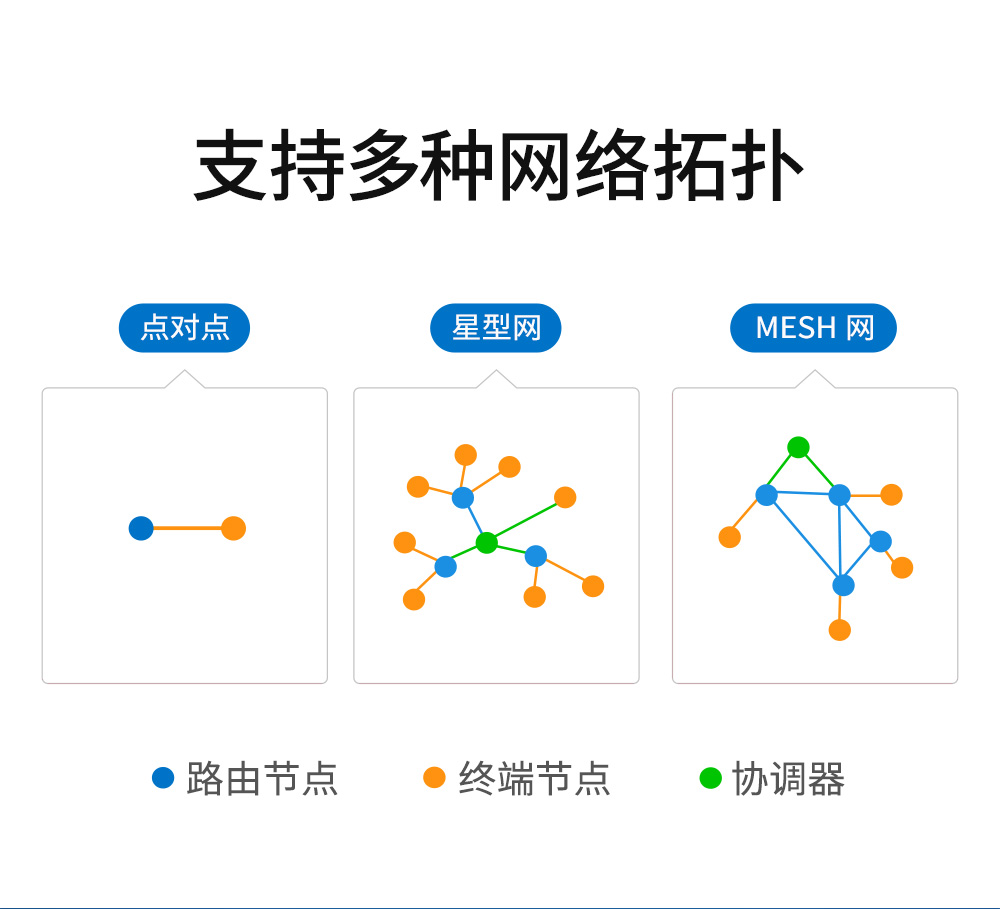

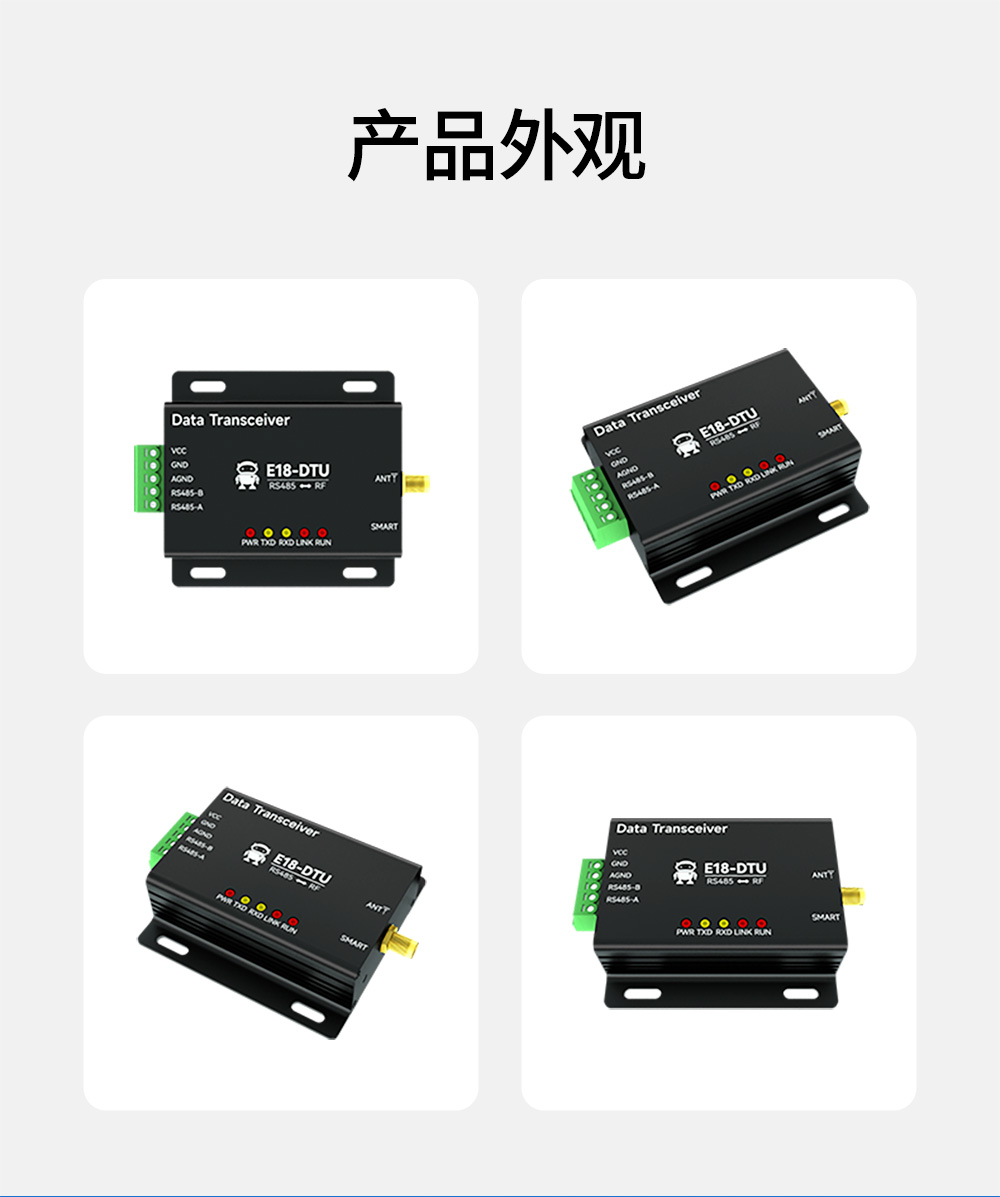

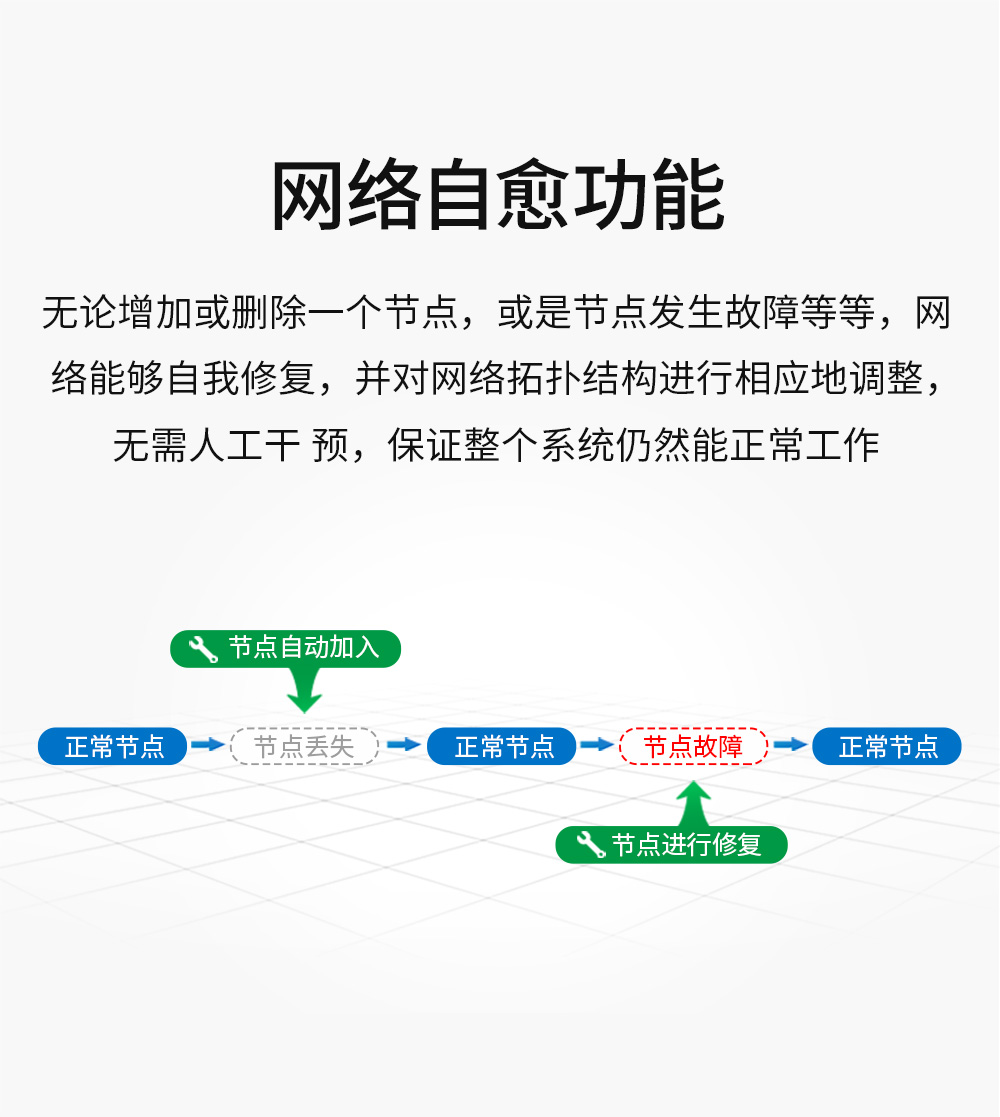

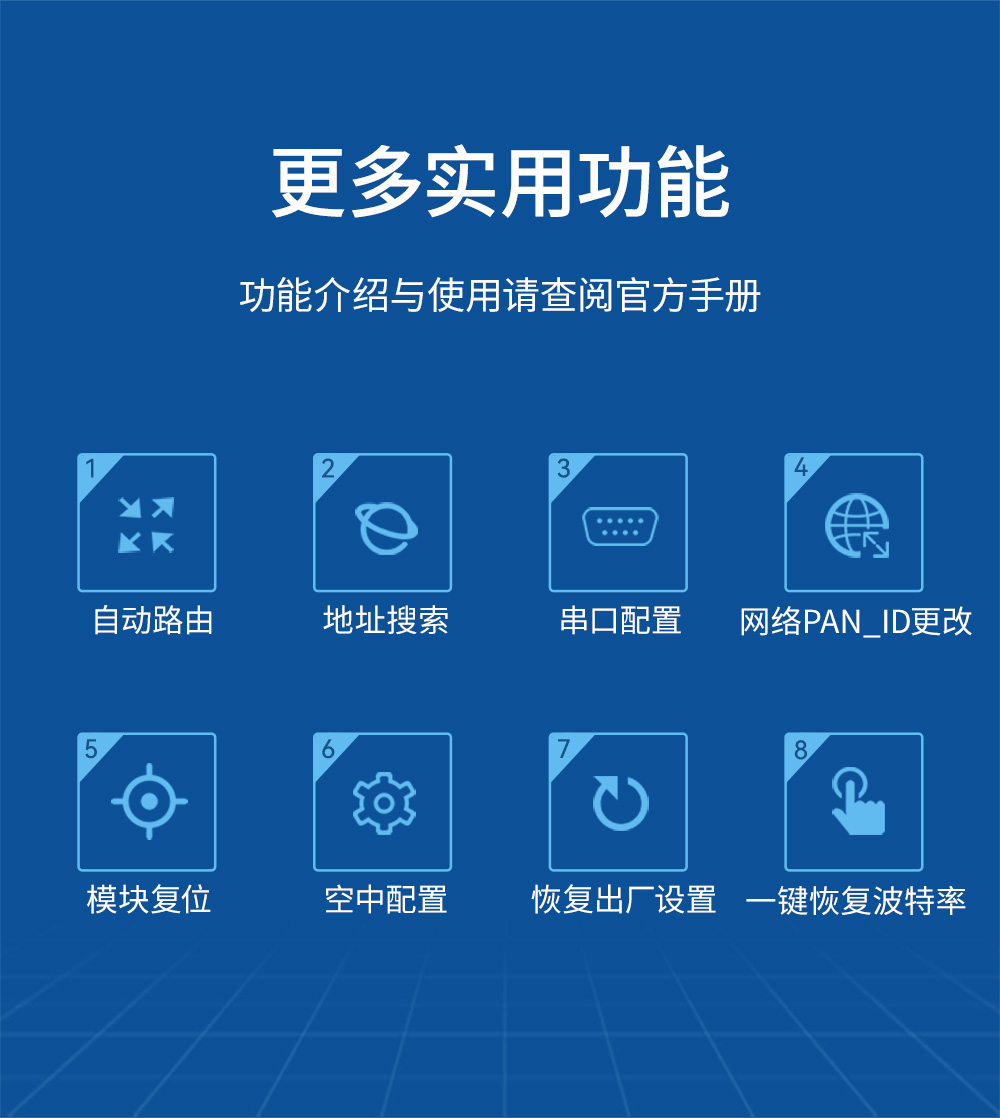

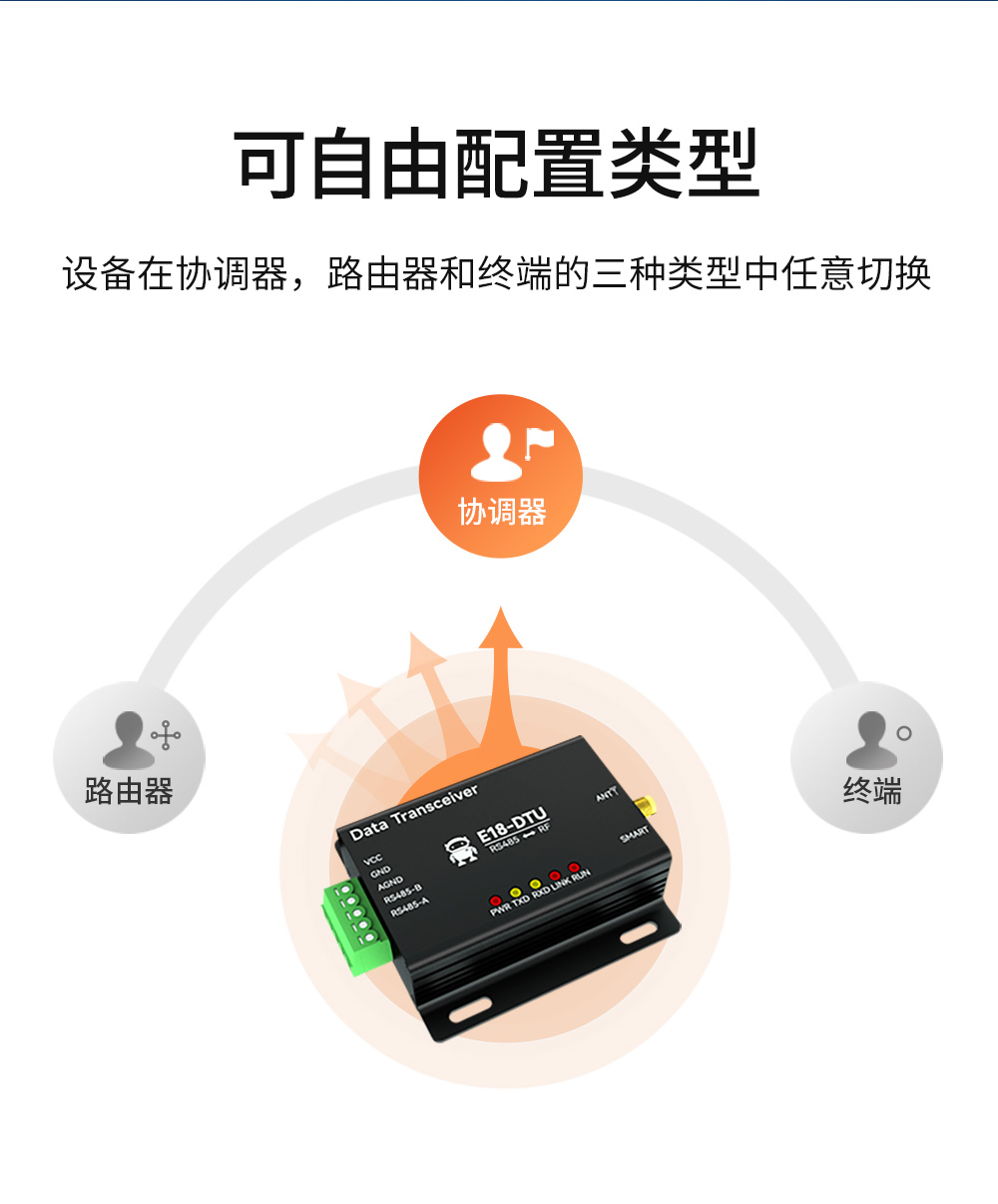

產品簡介：E18-DTU(Z20-485)是一款以ZigBee3.0技術為基礎的無線數傳電臺，具有透?jìng)?，協議傳輸?shù)榷喾N功能。無線數傳電臺作為一種通訊媒介，與光纖、微波、明線一樣，有一定的適用范圍：它提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等 場合，可與 PLC，RTU，雨量計、液位計等數據終端相連接。
| 主要參數 | 單位 | 參數值 | 備注 |
| 工作頻段 | GHz | 2.405 ~ 2.480 | 支持ISM 頻段 |
| 發射功率 | dBm | 20 | |
| 阻塞功率 | dBm | 0 ~ 10.0 | 近距離使用燒毀概率較小 |
| 接收靈敏度 | dBm | -98.0 ± 1.0 | 空中速率為 250kbps |
| 串口波特率 | bps | 9600、19200、38400、57600、115200 | 默認115200bps |
| 匹配阻抗 | Ω | 50 | 等效阻抗 |
| 最小發送包長 | byte | 1 | |
| 實測距離 | Km | 1.2 | 晴朗空曠，天線增益5dBi，高度2.5米，空中速率250kBps。 |
| 電氣參數 | 單位 | 參數值 | 備注 |
| 工作電壓 | V | +8 ~ +28V DC | 建議采用12V或24V供電 |
| 發射電流 | mA | 78 @20dBm | |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 存儲溫度 | ℃ | -40 ~ +125 |
| 主要參數 | 參數值 | 備注 |
| 射頻芯片 | CC2530 | TI 原裝進口 |
| 產品尺寸 | 68*66*21mm | 不含天線 |
| FLASH | 256KB | |
| RAM | 8KB | |
| 支持協議 | ZigBee3.0 | |
| 通信接口 | RS485 | 3.81mm接線端子 |
| 天線接口 | SMA-K | 外螺紋內孔 |

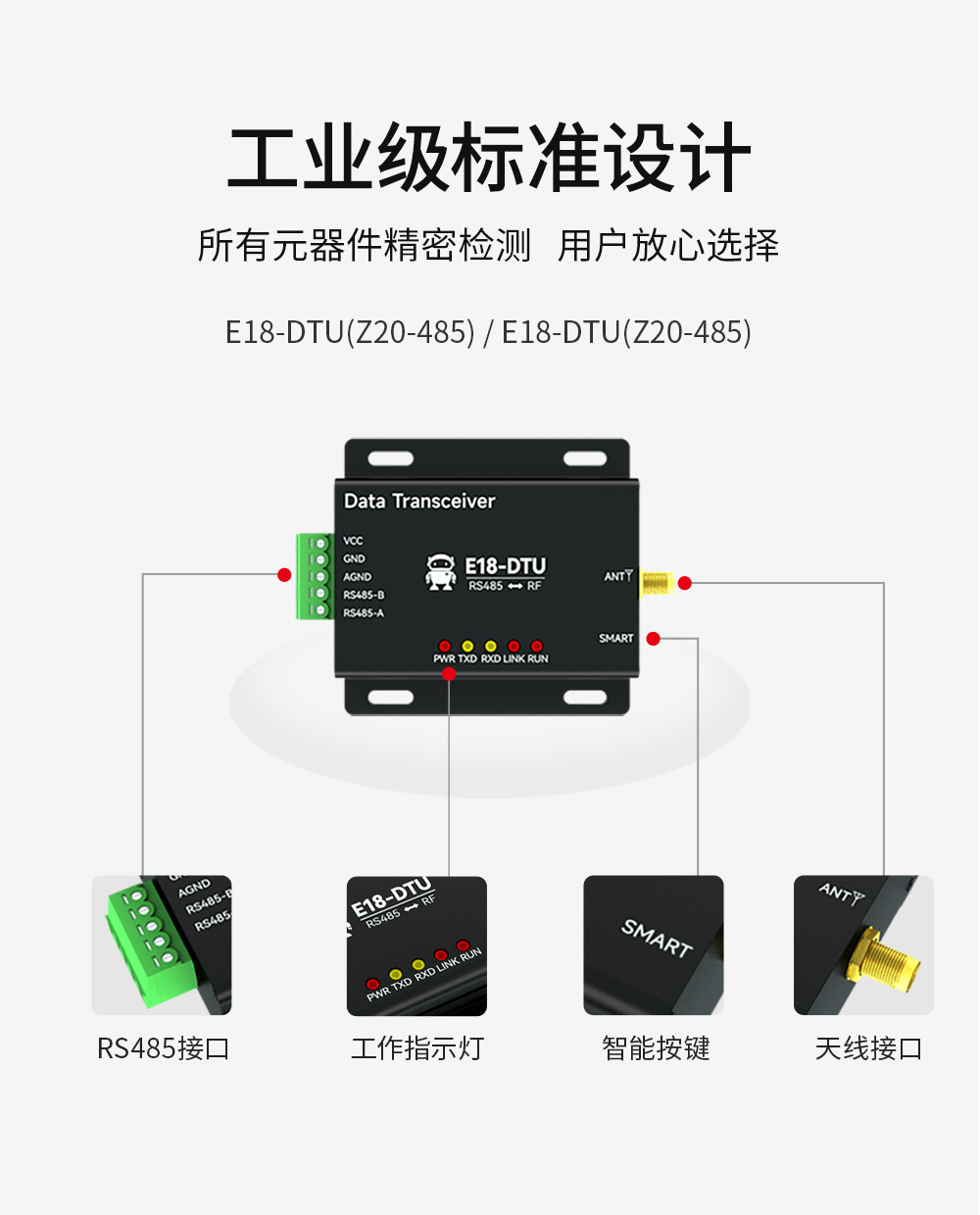

| 序號 | 名稱 | 功能 | 說明 |
| 1 | VCC | 壓線式電源接口，正極 | 直流 8~28V，推薦使用 12V 或 24V |
| 2 | GND | 壓線式電源接口，負極 | 電源負極與與系統地、外殼相連接 |
| 3 | AGND | 公共地接口 | 可與外部設備接地端連接，也可不處理 |
| 4 | RS485-B | 串口端子 | 外接其他 RS485 設備的 B 端； |
| 5 | RS485-A | 串口端子 | 外接其他 RS485 設備的 A 端； |
| 12 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 8 mm，特征阻抗 50Ω |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E18系列如何對模塊進行編程開發？需要使用那些工具和軟件？ |
| 答：不同的開發群體需要用的到工具不同，不同應用也不相同。關于客戶自己的開發需要用到的資料及工具，可參考 http://www.ti.com。 |
| ★ 問：模塊支持 ZigBee Home Automation協議不？ |
| 答：支持。 |
| ★ 問：二次開發，遇到如下問題，可否提供些建議： 用的是ZStack-CC2530-2.3.0-1.4.0協議棧 作二次開發 問題如下： 1.終端設備啟動的時候，有時候入網不了 2.終端設備用著用著就斷網，而且不會重新入網。 |
| 答：出廠已經有組網軟件了,具體事宜可與客服溝通。 |
| ★ 問：請問下，怎么固定終端模塊的網絡短地址，不會因?yàn)閰f(xié)調器重啟網絡短地址改變。 |
| 答：出廠已經有組網軟件了,我們自帶的組網程序不能固定。 |
| ★ 問：20170705之前的版本可以燒錄程序，從20170925之后用之前的燒錄方式燒錄不上，請問是什么原因? |
| 答：建議先擦除再燒錄，后面都是加了保護的。 |
| ★ 問：下載口可以復用嗎？ |
| 答：可以實現，但是不推薦使用下載IO復用為功能引腳使用 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E18-DTU(Z27-ETH) | RJ45 | - | - | 27 | - | - | - | 84*82*25 | ZigBee3.0通信標準 | ||
| E18-DTU(Z27-485) | RS485 | CC2530 | 2.4G | 27 | 2.5 | 250k | - | 68*66*21 | ZigBee3.0通信標準 | ||
| E18-DTU(Z20-485) | RS485 | CC2530 | 2.4G | 20 | 1.2 | 250k | - | 68*66*21 | ZigBee3.0通信標準 | ||
| E18-2G4Z27SP | I/O | CC2530 | 2.4G | 27 | 0.8 | - | 貼片 | 16*27 | ZigBee自組網 | ||
| E18-MS1PA2-PCB | UART I/O | CC2530 | 2.4G | 20 | 0.8 | - | 貼片 | 16*27 | 內置PA+LNA和ZigBee協議棧 | ||
| E18-MS1PA2-IPX | UART I/O | CC2530 | 2.4G | 20 | 1.2 | - | 貼片 | 16*22.5 | 帶自組網，可二次開發 | ||
| E18-2G4U04B | USB | CC2531 | 2.4G | 4 | 0.2 | - | USB | 59 * 18 | ZigBee自組網 | ||
| E18-2G4Z27SI | I/O | CC2530 | 2.4G | 27 | 2.5 | - | 貼片 | 16 * 22.5 | ZigBee自組網 | ||
| E18-MS1-IPX | UART I/O | CC2530 | 2.4G | 4 | 0.24 | - | 貼片 | 14.1*20.8 | 帶自組網，可二次開發 | ||
| E18-MS1-PCB | UART I/O | CC2530 | 2.4G | 4 | 0.2 | - | 貼片 | 14.1*23 | 帶自組網，可二次開發 |
