射頻芯片：CC2530
發射功率：20dBm
通信距離：1.2km
產品尺寸：16*22.5mm
產品重量：1.5±0.1g

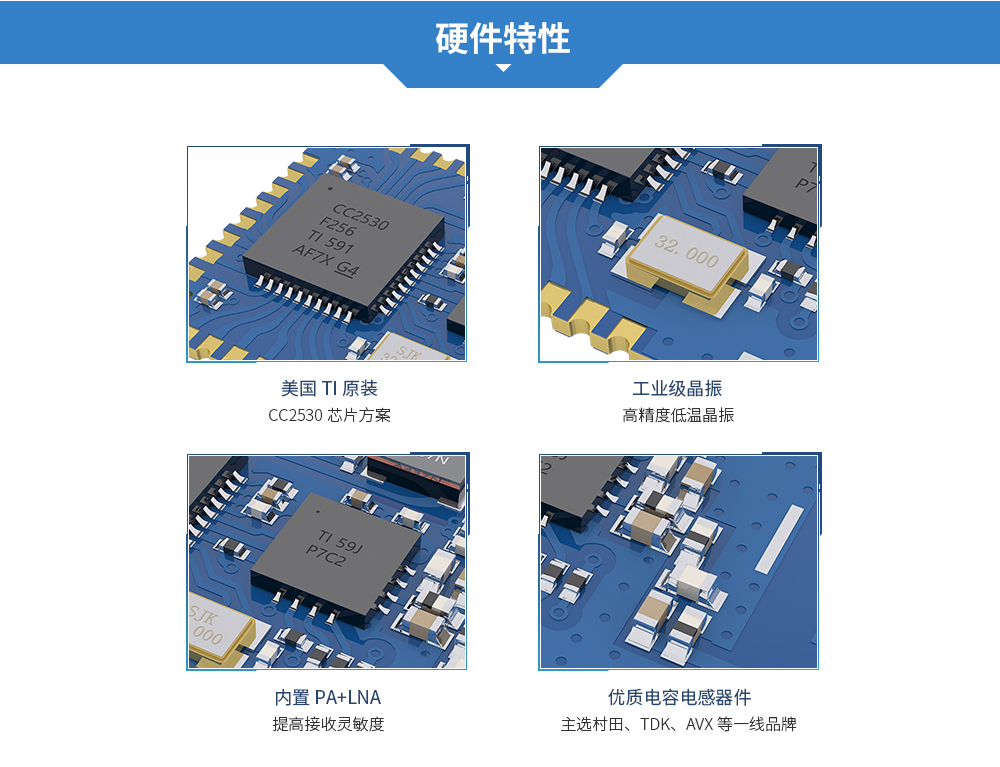

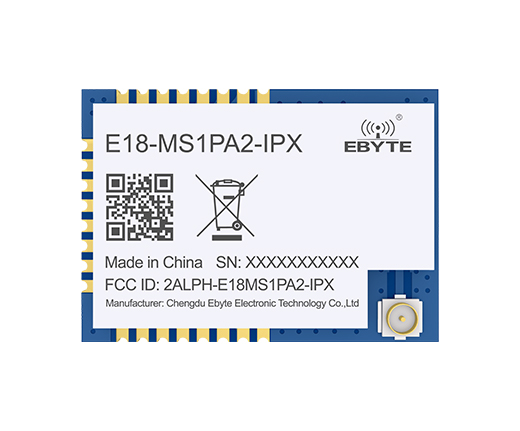

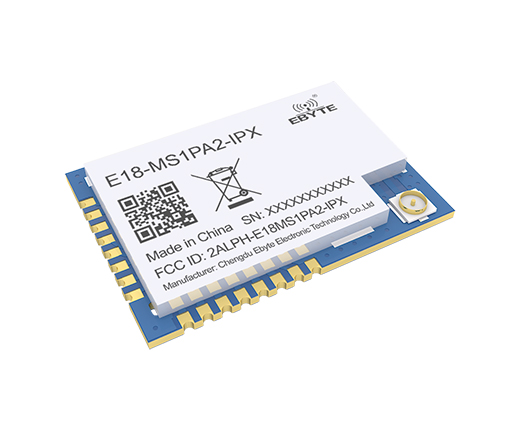

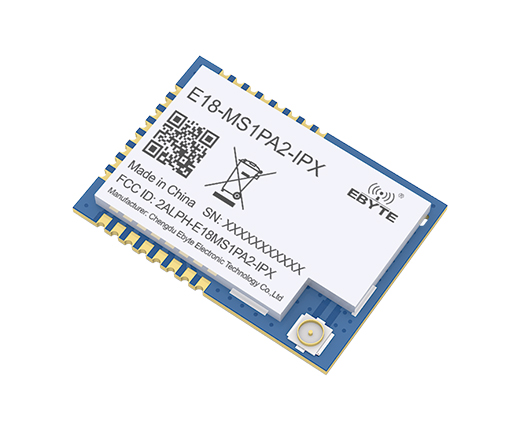

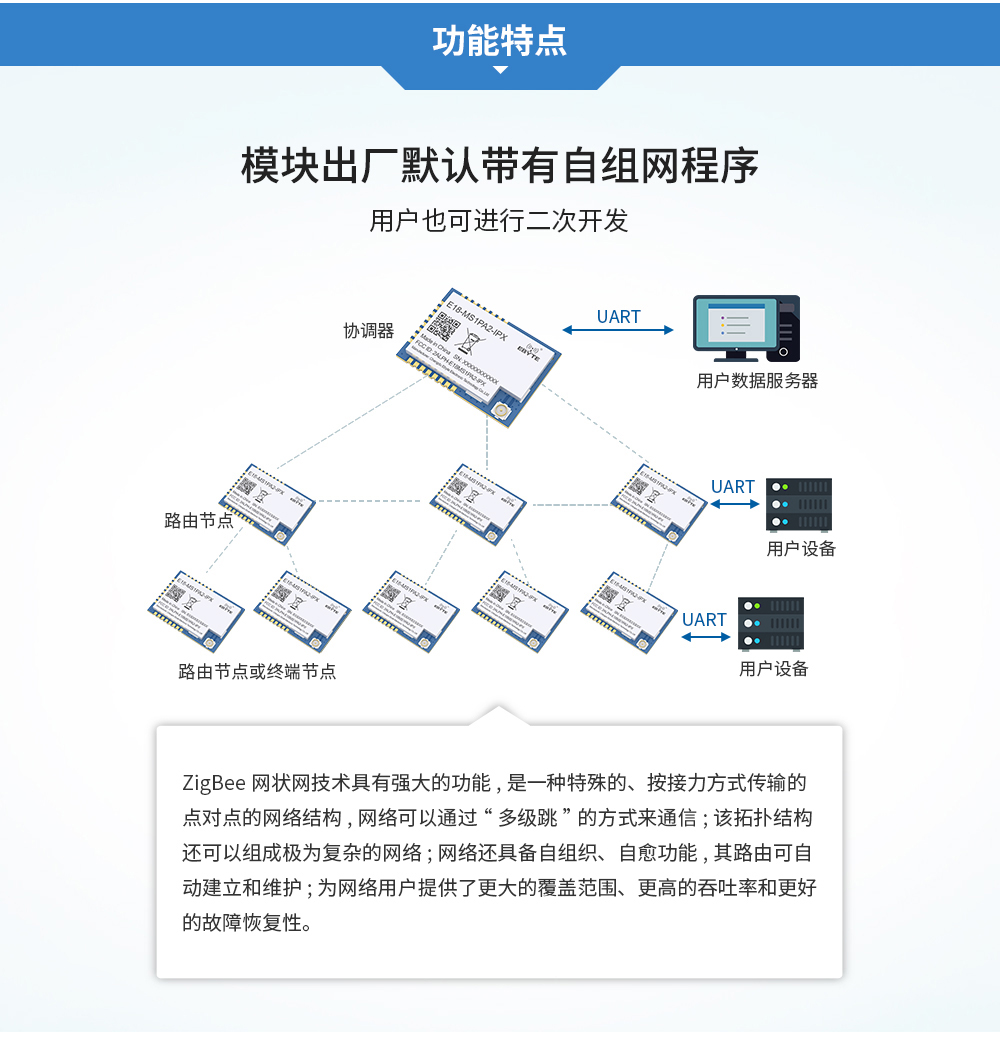

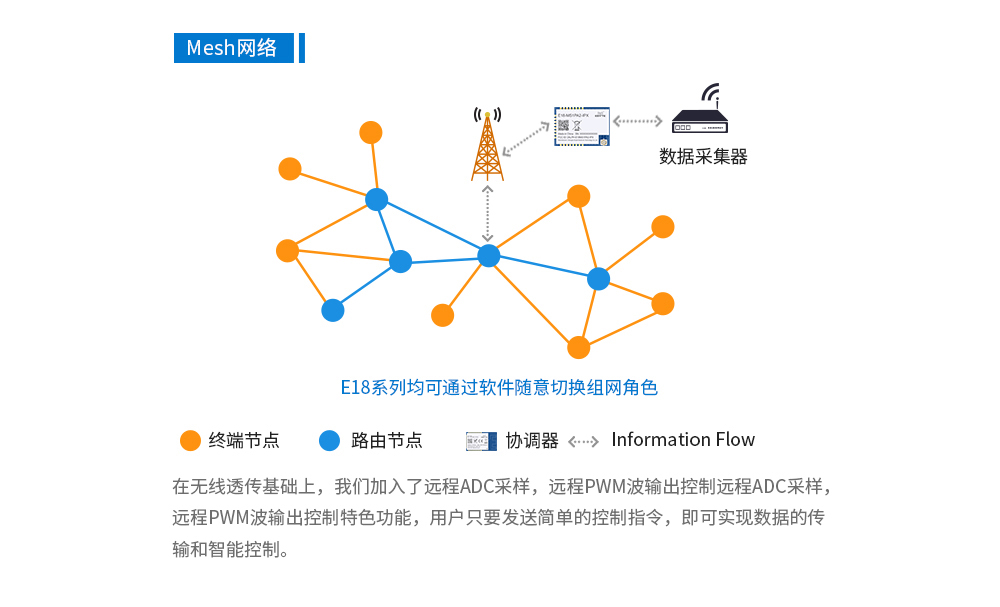

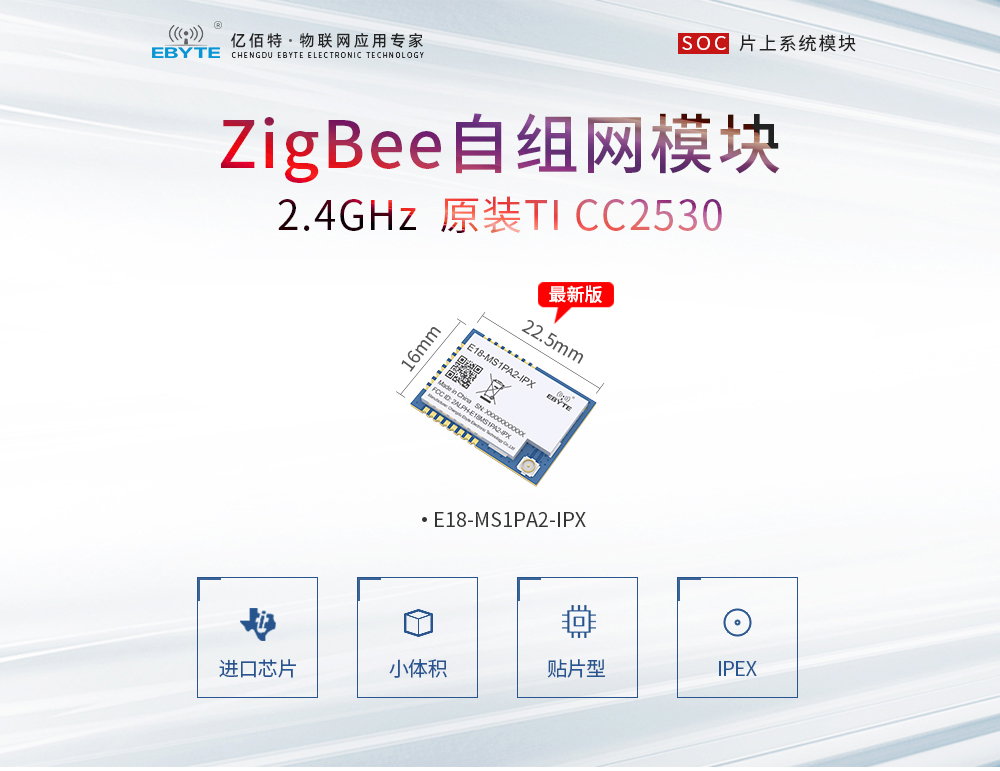

產品簡介：E18-MS1PA2-IPX是一款小體積2.4GHz頻段的ZigBee無線模塊，貼片型，IPEX接口，發射功率100mW，引腳間距1.27mm，適用于多種應用場景（尤其智能家居）。采用美國德州儀器（TI）公司原裝進口CC2530射頻芯片，芯片內部集成了8051單片機及無線收發器，并內置 PA+LNA，極大的擴展通信距離、提升通信穩定性。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2480 MHz | 支持 ISM 頻段 |
| 發射功率 | 19.6~20.5 dBm | 典型值20 dBm（約100mW） |
| 接收靈敏度 | -99~-97 dBm | 空速 250kbps |
| 通信協議 | ZigBee | - |
| 實測距離 | 1200米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | CC2530F256RHAT/QFN40 | 內置 PA+LNA |
| FLASH | 256 KB | - |
| RAM | 8 KB | - |
| 內核 | 8051 | - |

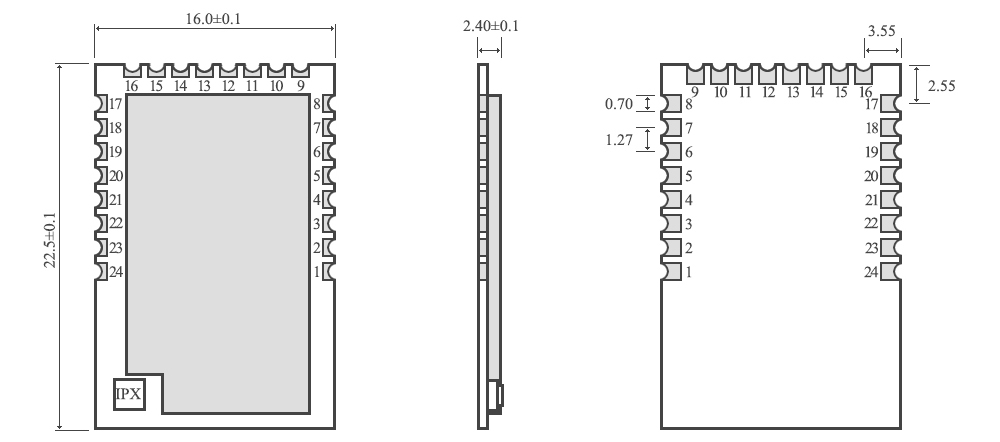

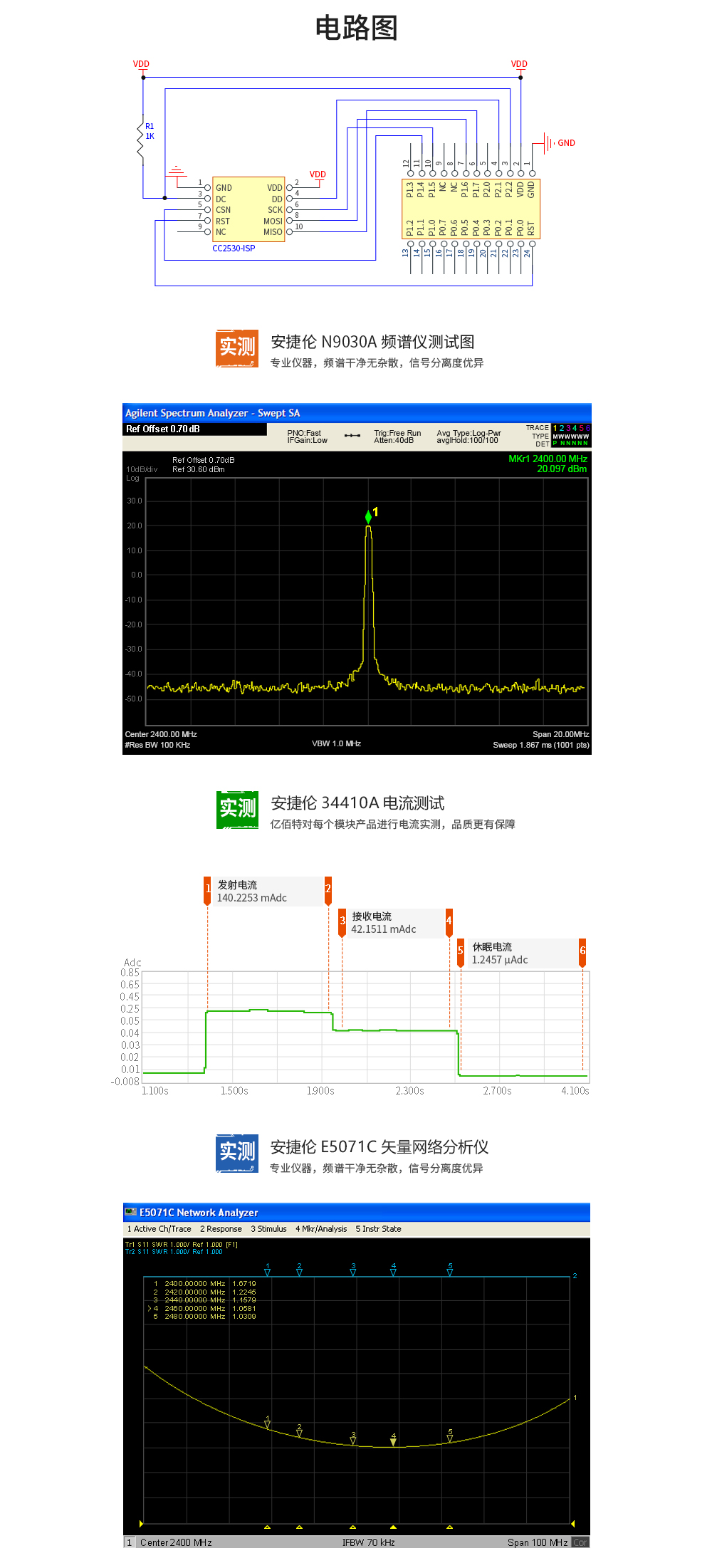

| 尺寸大小 | 16.0 * 22.5 mm | - |
| 天線形式 | IPEX | 等效阻抗約 50Ω |
| 通信接口 | SoC | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.0 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 168 | - | mA | 瞬時功耗 |
| 接收電流 | - | 36 | - | mA | |
| 休眠電流 | - | 1.2 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ |
| 引腳序號 | CC2530引腳名稱 | 模塊引腳名稱 | 輸入/輸出 | 引腳用途 |
| 1 | GND | GND | 地線，連接到電源參考地 | |
| 2 | VCC | VCC | 供電電源，必須 1.8～3.6V 之間 | |
| 3 | P2.2 | GPIO | I/O | DC-下載程序或Debug時鐘接口 |
| 4 | P2.1 | GPIO | I/O | DD-下載程序或Debug數據接口 |
| 5 | P2.0 | GPIO | I/O | N/C |
| 6 | P1.7 | NWK_KEY | I | 用于手動加入、退出、快速匹配按鍵。 未組網：短按表示加入網絡或者創建網絡操作； 已組網：短按表示快速匹配； 長按表示離開當前網絡； 注：低電平有效，100ms ≤ 短按 ≤ 3000ms，5000 ≤ 長按。 |
| 7 | P1.6 | GPIO | I/O | N/C |
| 8 | NC | NC | N/C | |
| 9 | NC | NC | N/C | |
| 10 | P1.5 | UART0_TX | O | 串口 TX 腳 |
| 11 | P1.4 | UART0_RX | I | 串口 RX 腳 |
| 12 | P1.3 | RUN_LED | O | 用于指示模塊入網狀態，快閃256（10Hz頻率）表示正在加入網路或創建網絡中，慢閃12次（2Hz頻率）表示模塊已加入網絡或創建網絡成功； 低電平點亮； |
| 13 | P1.2 | NWK_LED | O | 用于指示模組的一鍵配對狀態，前提是兩個模組要加入同一個協調器，然后才能一鍵配對，透傳模式下相互透傳。 低電平點亮； |
| 14 | P1.1 | GPIO | I/O | 模塊內部已連接PA發射控制引腳； E18-MS1-PCB/E18-MS1-IPX內部無PA； |
| 15 | P1.0 | GPIO | I/O | 模塊內部已連接PA接收控制引腳； E18-MS1-PCB/E18-MS1-IPX內部無PA； |
| 16 | P0.7 | HGM | O | PA的HGM引腳； E18-MS1-PCB/E18-MS1-IPX內部無PA，此引腳作GPIO口使用； |
| 17 | P0.6 | GPIO | I/O | N/C |
| 18 | P0.5 | GPIO | I/O | N/C |
| 19 | P0.4 | GPIO | I/O | N/C |
| 20 | P0.3 | GPIO | I/O | N/C |
| 21 | P0.2 | GPIO | I/O | N/C |
| 22 | P0.1 | GPIO | I/O | N/C |
| 23 | P0.0 | GPIO | I/O | N/C |
| 24 | RESET | RESET | I | 復位端口 |
| 開發測試 |
【通信例程】Demo_Ebyte  |
| 【封裝文件】Pcb_E18-MS1PA1-IPX |
| 【芯片資料】CC2530 |
| 工具軟件 |
| 【參數配置】上位機_Zigbee_3.0 |
| 【ZigBee 2.0】E18系列舊版本相關文件 |
| 【入門指導】E18系列舊版本快速入門指導 |
| 【通信測試】串口調試助手_XCOM |
| 應用文檔 |
| 【AN2022001】E18-系列固件升級方法 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E18-CE證書  |
| 【FCC認證】FCC（E18) |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E18系列如何對模塊進行編程開發？需要使用那些工具和軟件？ |
| 答：不同的開發群體需要用的到工具不同，不同應用也不相同。關于客戶自己的開發需要用到的資料及工具，可參考 http://www.ti.com。 |
| ★ 問：模塊支持 ZigBee Home Automation協議不？ |
| 答：支持。 |
| ★ 問：二次開發，遇到如下問題，可否提供些建議： 用的是ZStack-CC2530-2.3.0-1.4.0協議棧 作二次開發 問題如下： 1.終端設備啟動的時候，有時候入網不了 2.終端設備用著用著就斷網，而且不會重新入網。 |
| 答：出廠已經有組網軟件了,具體事宜可與客服溝通。 |
| ★ 問：請問下，怎么固定終端模塊的網絡短地址，不會因為協調器重啟網絡短地址改變。 |
| 答：出廠已經有組網軟件了,我們自帶的組網程序不能固定。 |
| ★ 問：20170705之前的版本可以燒錄程序，從20170925之后用之前的燒錄方式燒錄不上，請問是什么原因? |
| 答：建議先擦除再燒錄，后面都是加了保護的。 |
| ★ 問：下載口可以復用嗎？ |
| 答：可以實現，但是不推薦使用下載IO復用為功能引腳使用 |
