數據接口：RS485
工作電壓：DC 8V～28V
產品尺寸：102*28*27mm
產品重量：40g

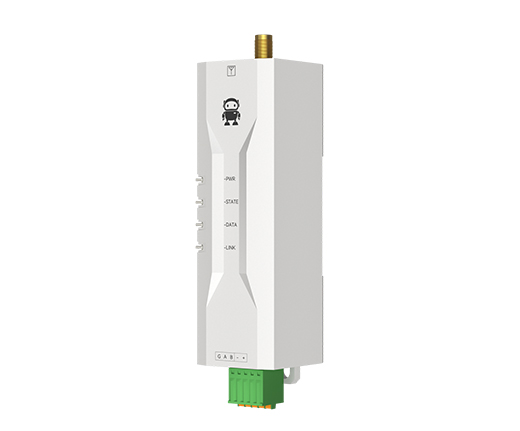

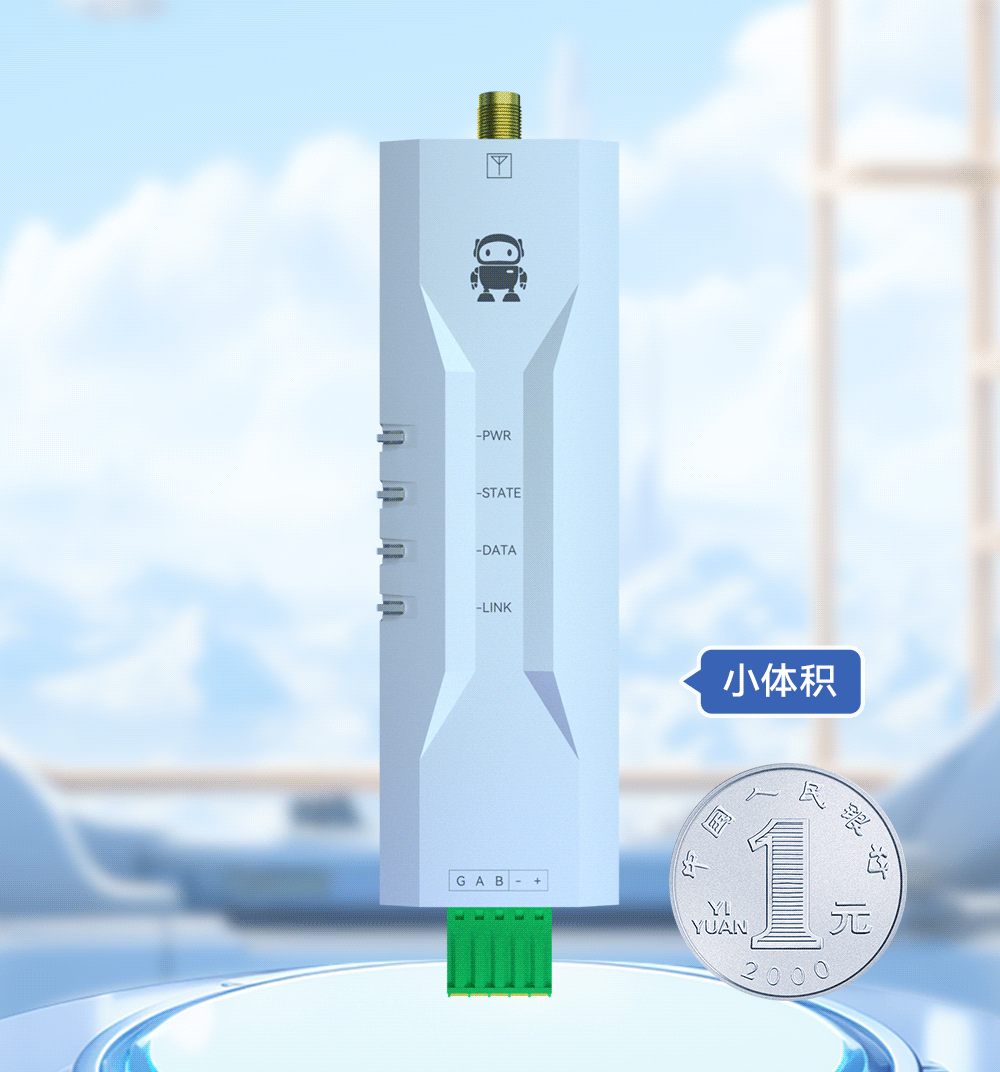

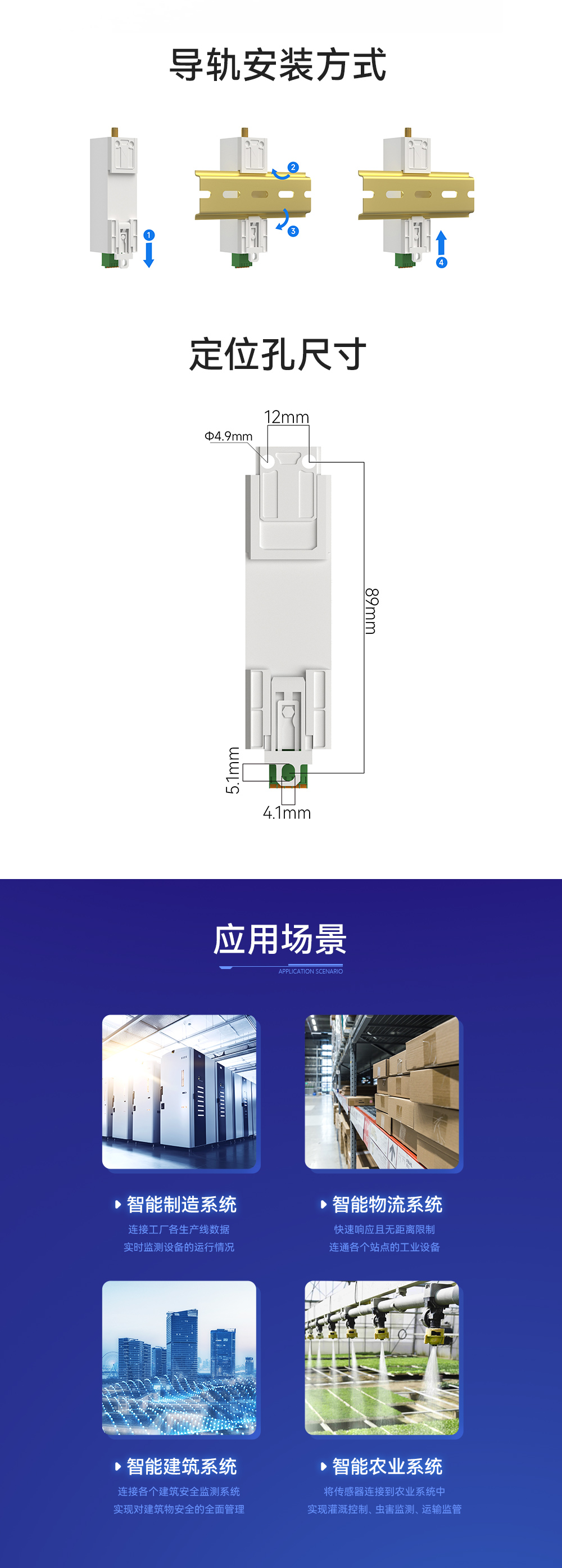

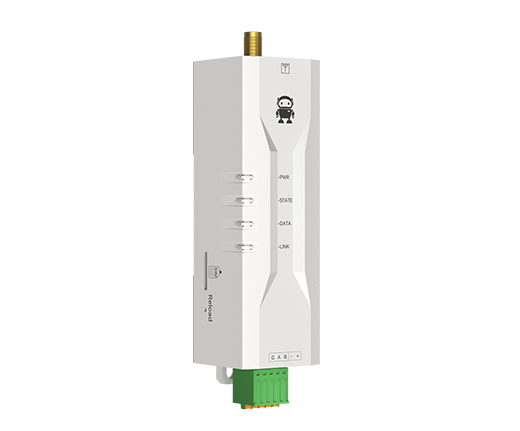

產品簡介：E840-DTU(EC05-485)E是成都億佰特電子科技有限公司采用4G CAT1技術開發的一款針對亞太地區、澳大利亞、新西蘭等地區使用的小體積4G DTU，具有體積小、速率高、延遲低、使用簡單的特點，簡單配置即可實現串口設備聯網功能（串口設備與網絡服務器的雙向透明傳輸）。產品采用2.54彈簧壓線端子，支持導軌及定位孔安裝，簡單配置即可實現串口聯網過程，非常方便集成到物聯網項目中。
| 參數名稱 | 參數值 | 描述 |
| 特性參數 | 支持頻段 | LTE-FDD: B1/B3/B5/B7/B8/B20/B28 |

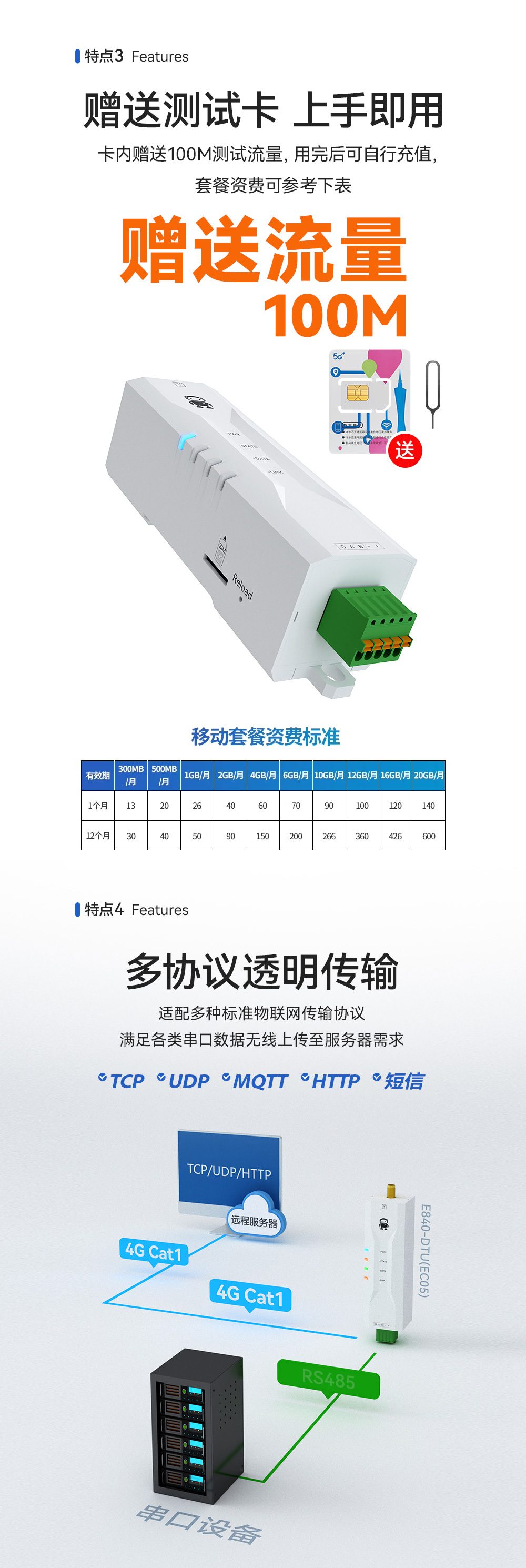

| 網絡協議特性 | 支持TCP/UDP/MQTT/HTTP/DNS協議 | |
| 射頻接口 | SMA-K（外螺紋內孔） | |
| 硬件特性 | 數據接口 | RS485（2.54mm彈簧端子） |
| 波特率 | 1200-230400，默認115200bps | |
| 數據位 | 8（默認） | |
| 停止位 | 1（默認）、2 | |
| 校驗位 | None（默認）、Odd、Even | |
| 工作電壓 | DC 8V～28V | |
| 工作溫度 | -40～+85℃ | |
| 外形尺寸 | 80*28*27mm | |
| 產品重量 | 40g | |
| 指示燈 | PWR（藍色） | 電源接通時亮起 |
| STATE（橙色） | 熄滅：設備上電到正在搜尋 SIM 卡 ； 閃爍：設備檢查到正確的 SIM 卡，正在附著網絡； 常亮：設備附著網絡成功； | |
| DATA（綠色） | 閃爍：串口發送/接收數據時 | |
| STATE（橙色） | 常亮：設備與服務器連接成功； 熄滅：設備未成功連接到服務器； |

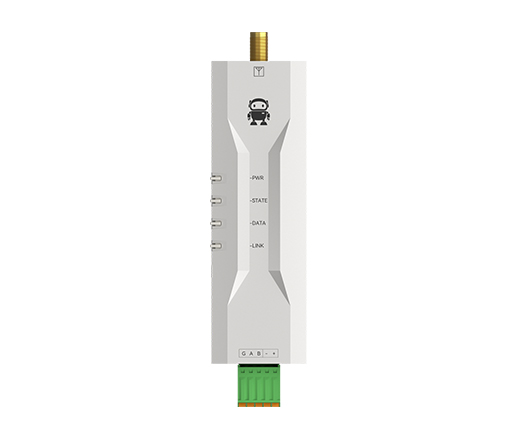

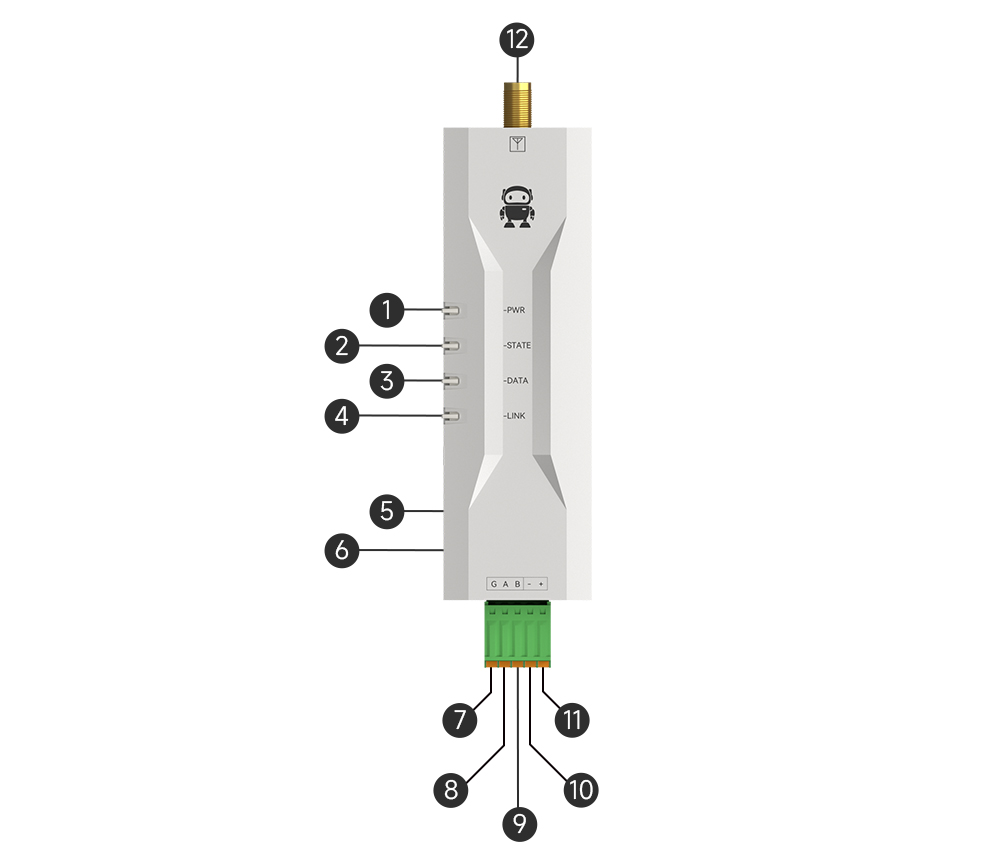

| 序號 | 名稱 | 功能 | 說明 |
| 1 | PWR | 電源指示燈 | 電源接通時亮起 |
| 2 | STATE | 入網狀態指示燈 | 熄滅：設備上電到正在搜尋 SIM 卡 ； 閃爍：設備檢查到正確的 SIM 卡，正在附著網絡； 常亮：設備附著網絡成功； |
| 3 | DATA | 數據收發指示燈 | 發送/接收數據時閃爍 |
| 4 | LINK | 鏈路指示燈 | 常亮：任意一路Socket與服務器連接成功； 熄滅：設備未成功連接到服務器； |
| 5 | SIM卡座 | SIM卡座 | NanoSIM卡座，芯片向上，缺口向內 |
| 6 | Reload | 按鍵 | 長按3-5秒恢復出廠設置，全部指示燈亮起表示成功 按住按鍵上電進入升級模式，全部指示燈閃爍 |
| 7 | GND | RS485通信端口 | 與轉換器屏蔽線或信號地線連接 |
| 8 | RS485-A | 2.54mm彈簧端子，與轉換器A連接 | |
| 9 | RS485-B | 2.54mm彈簧端子，與轉換器B連接 | |
| 10 | V- | 電源接口 | 直流8-28V電源輸入端口，2.54mm彈簧端子 |
| 11 | V+ | ||
| 12 | ANT | 天線接口 | SMA-K，外螺紋內孔，特征阻抗50Ω |
