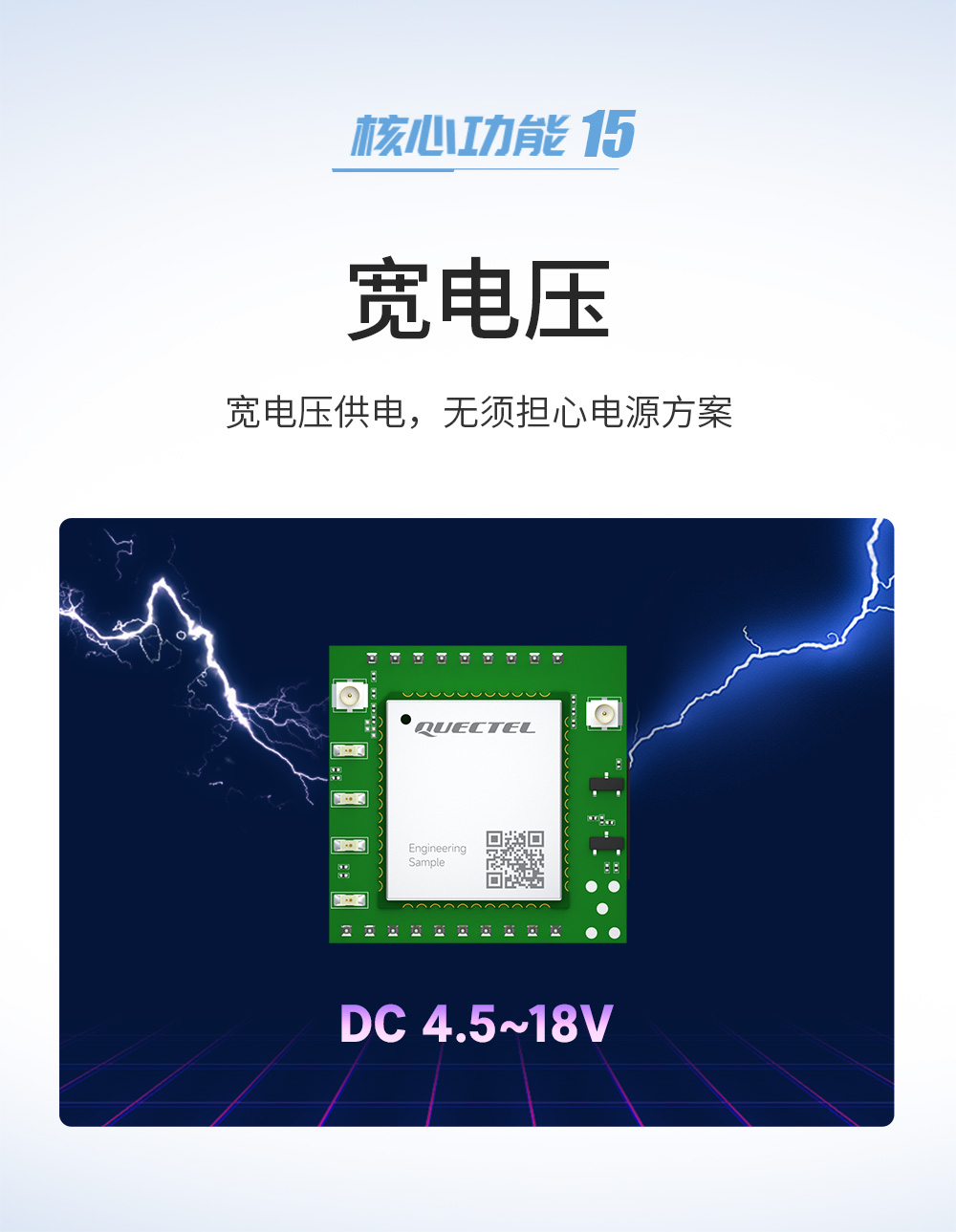

工作電壓：DC 4.5~18V
數據接口：TTL 電平
產品尺寸：25*25mm 產品重量：4.3±0.2g

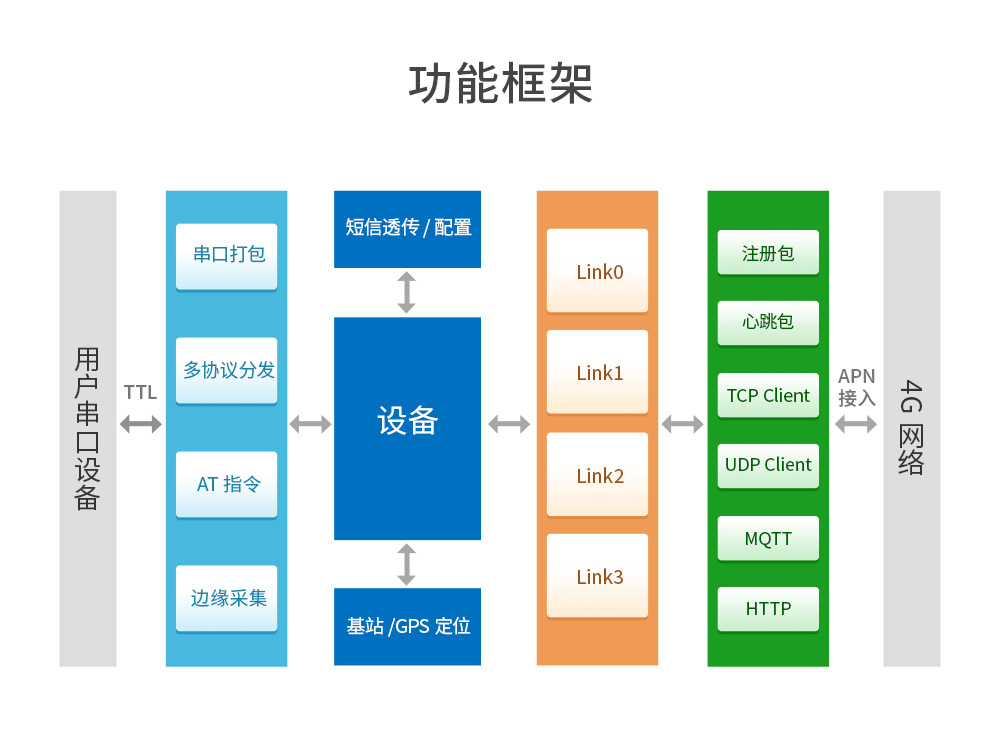

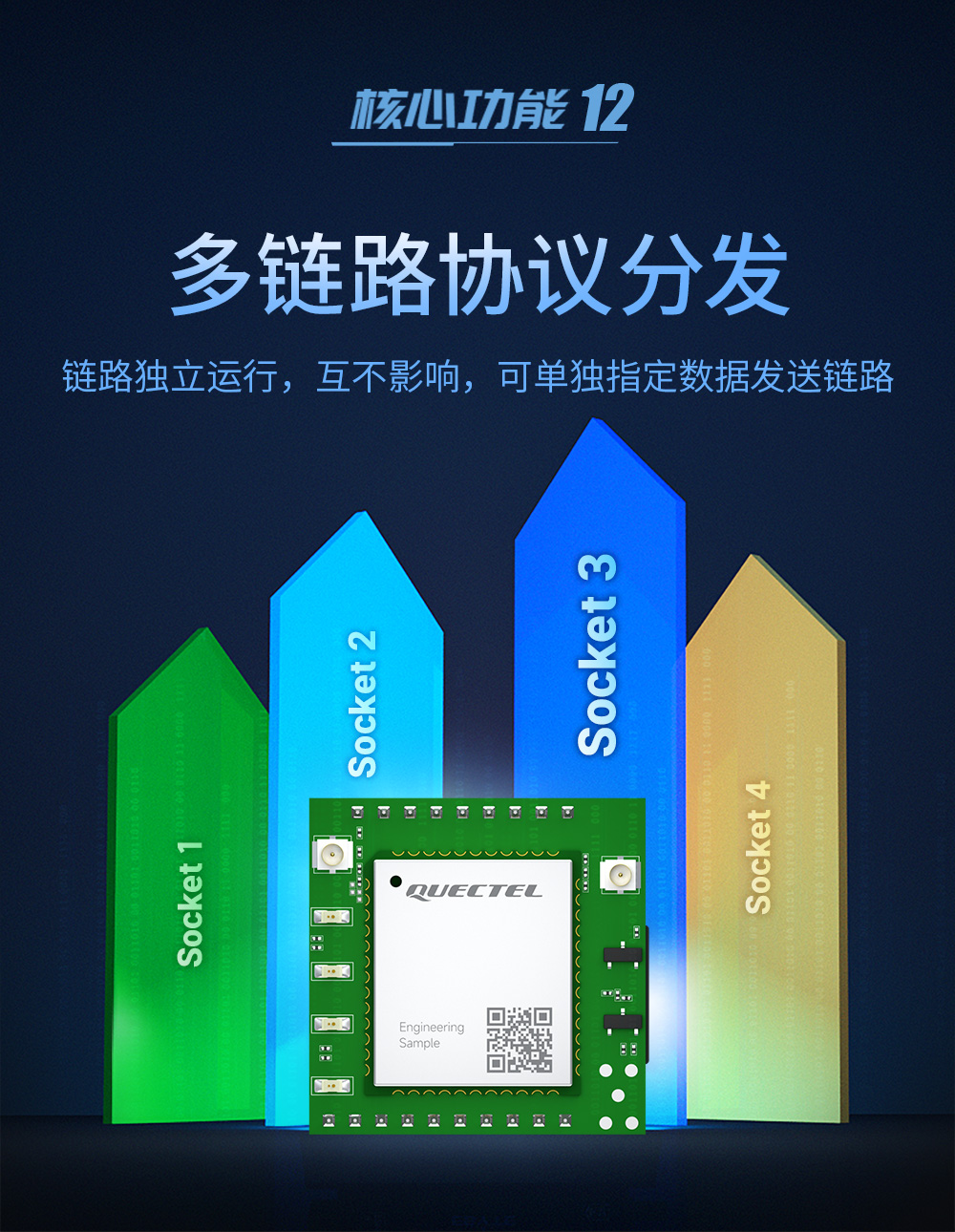

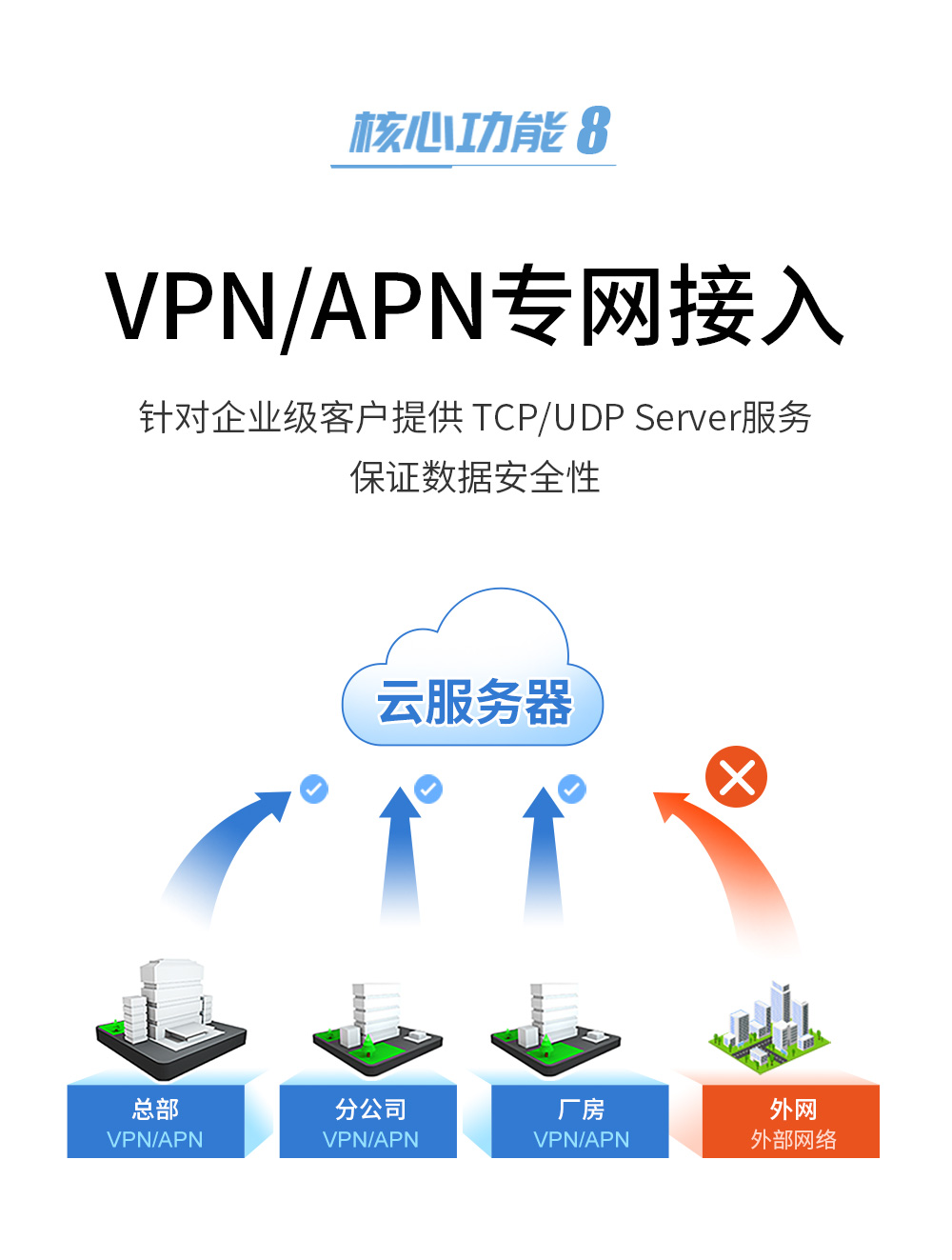

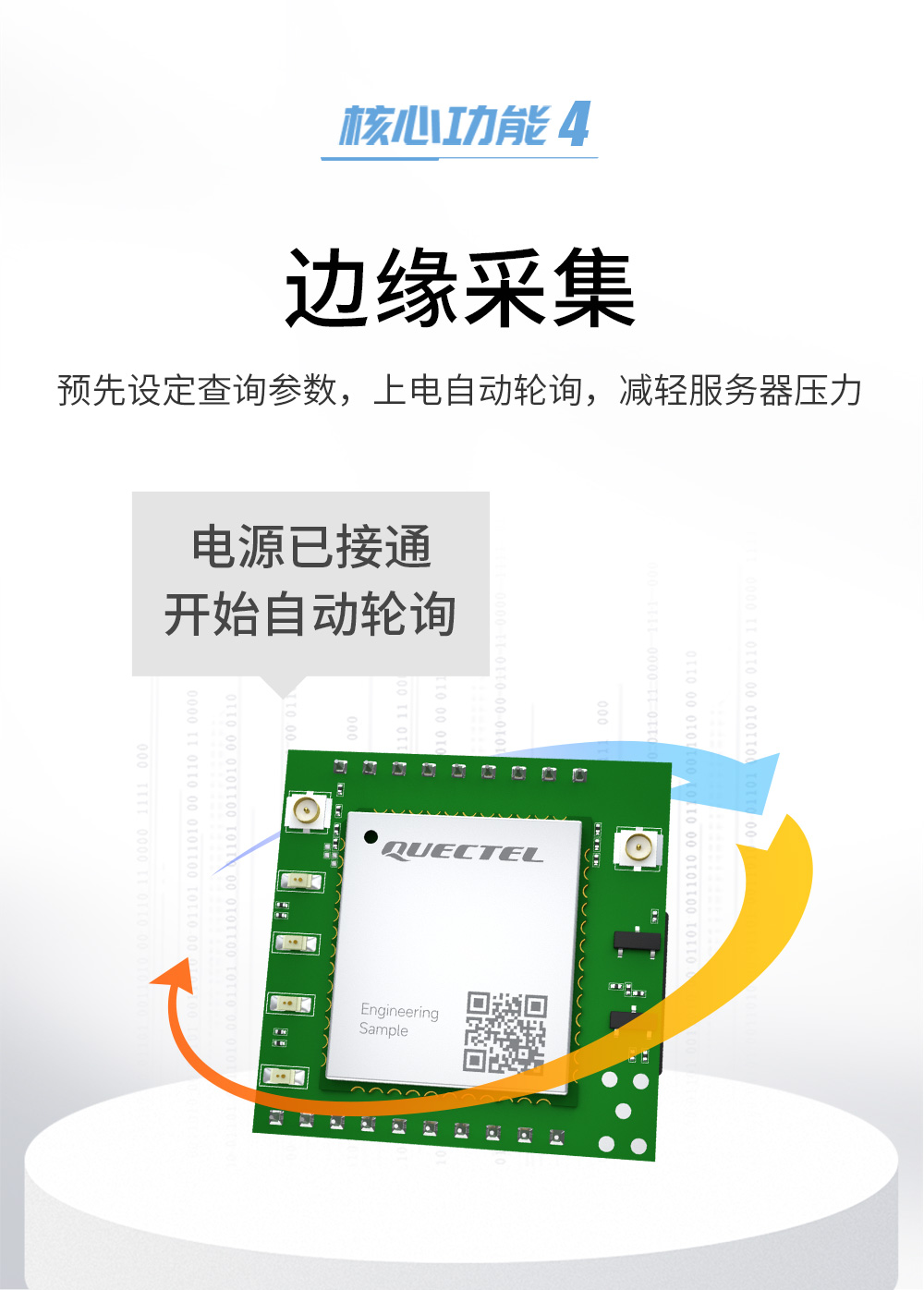

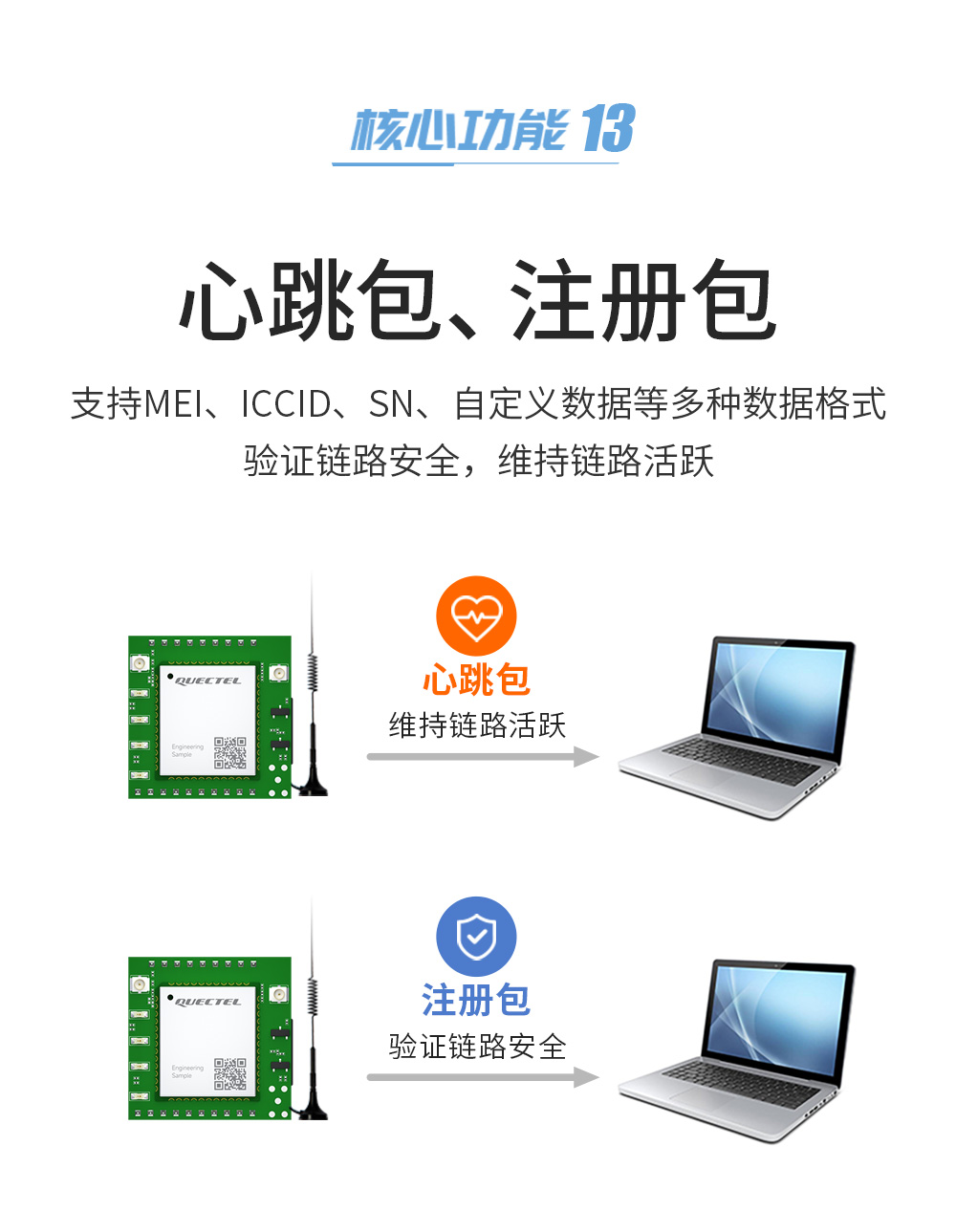

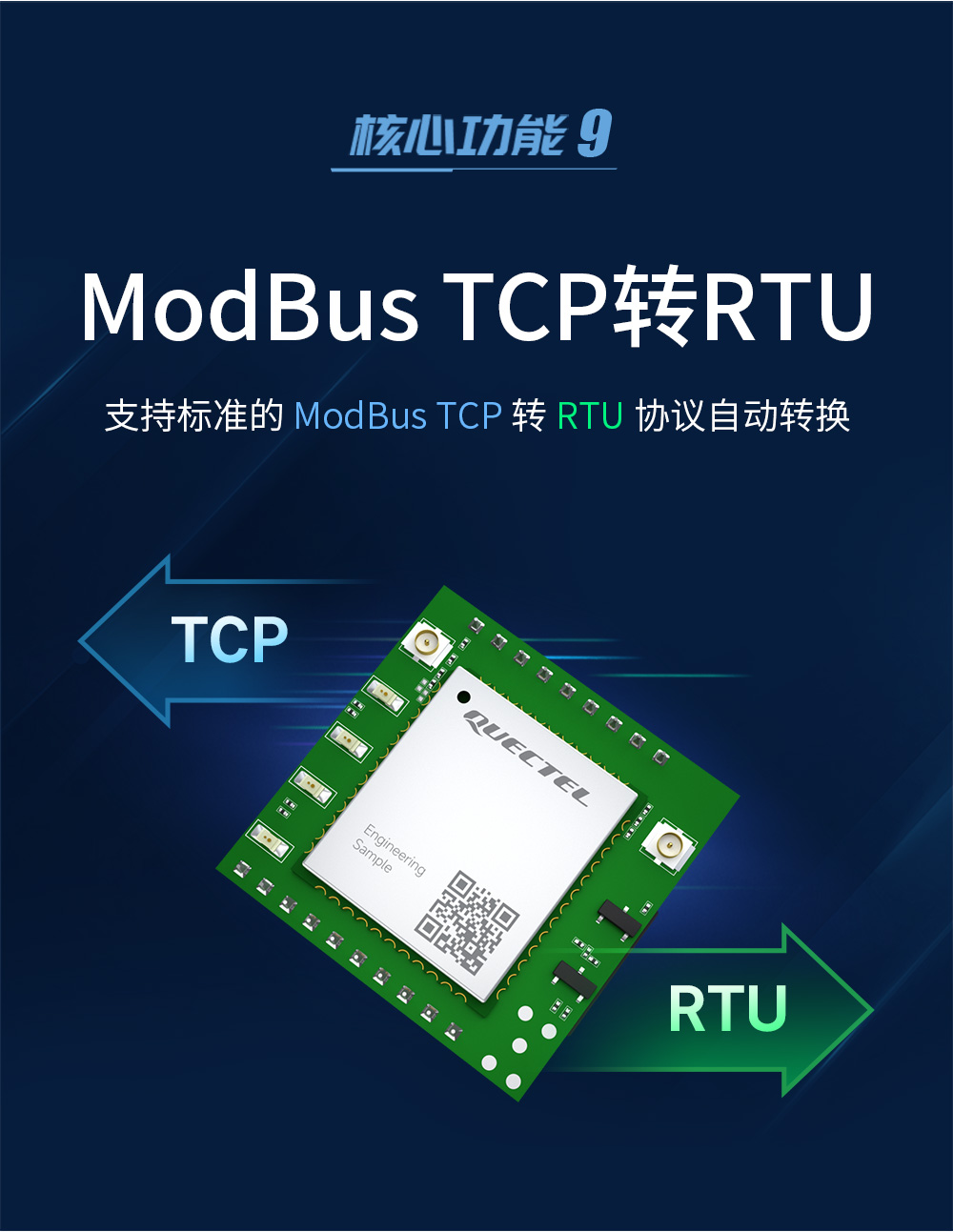

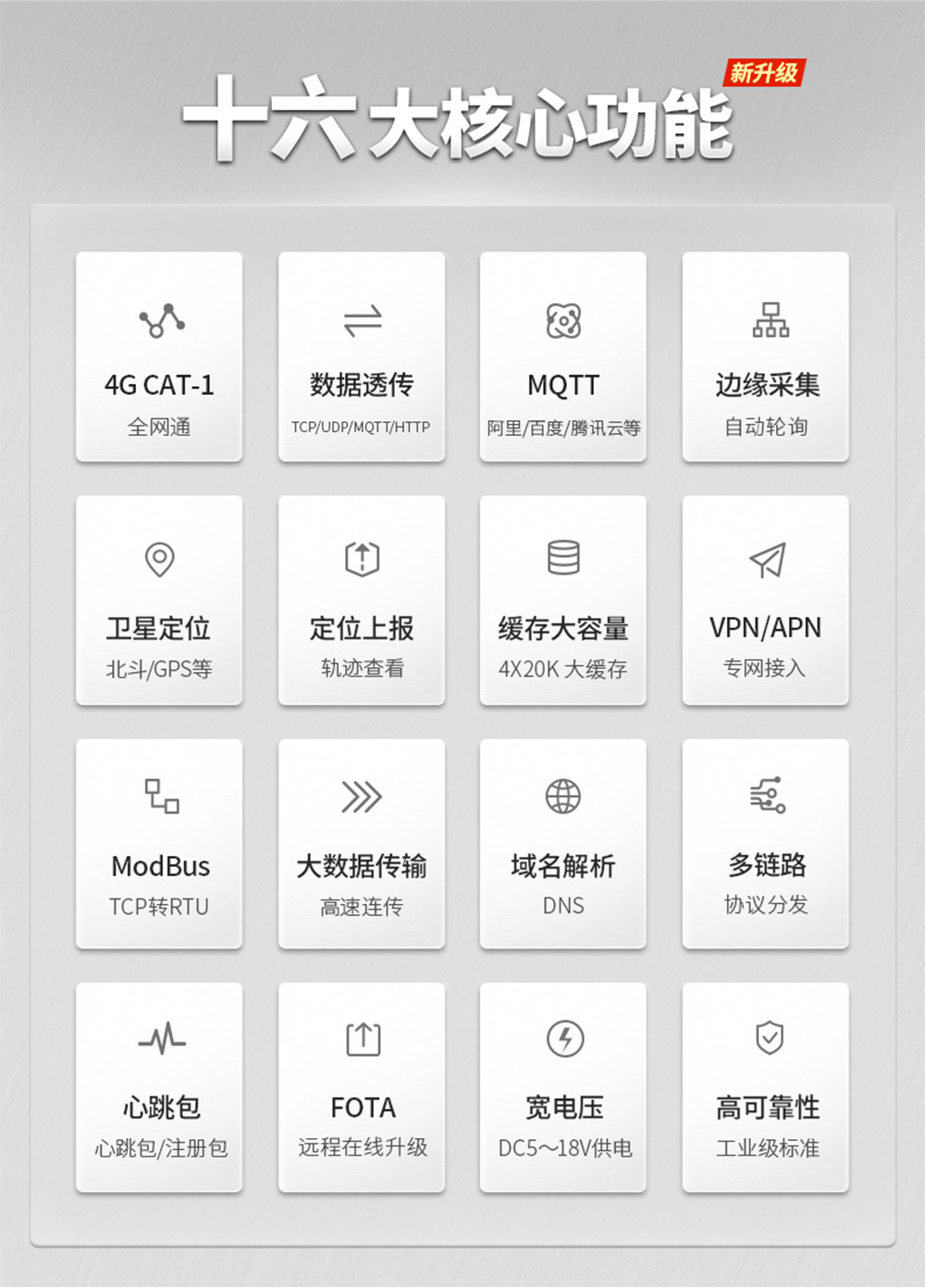

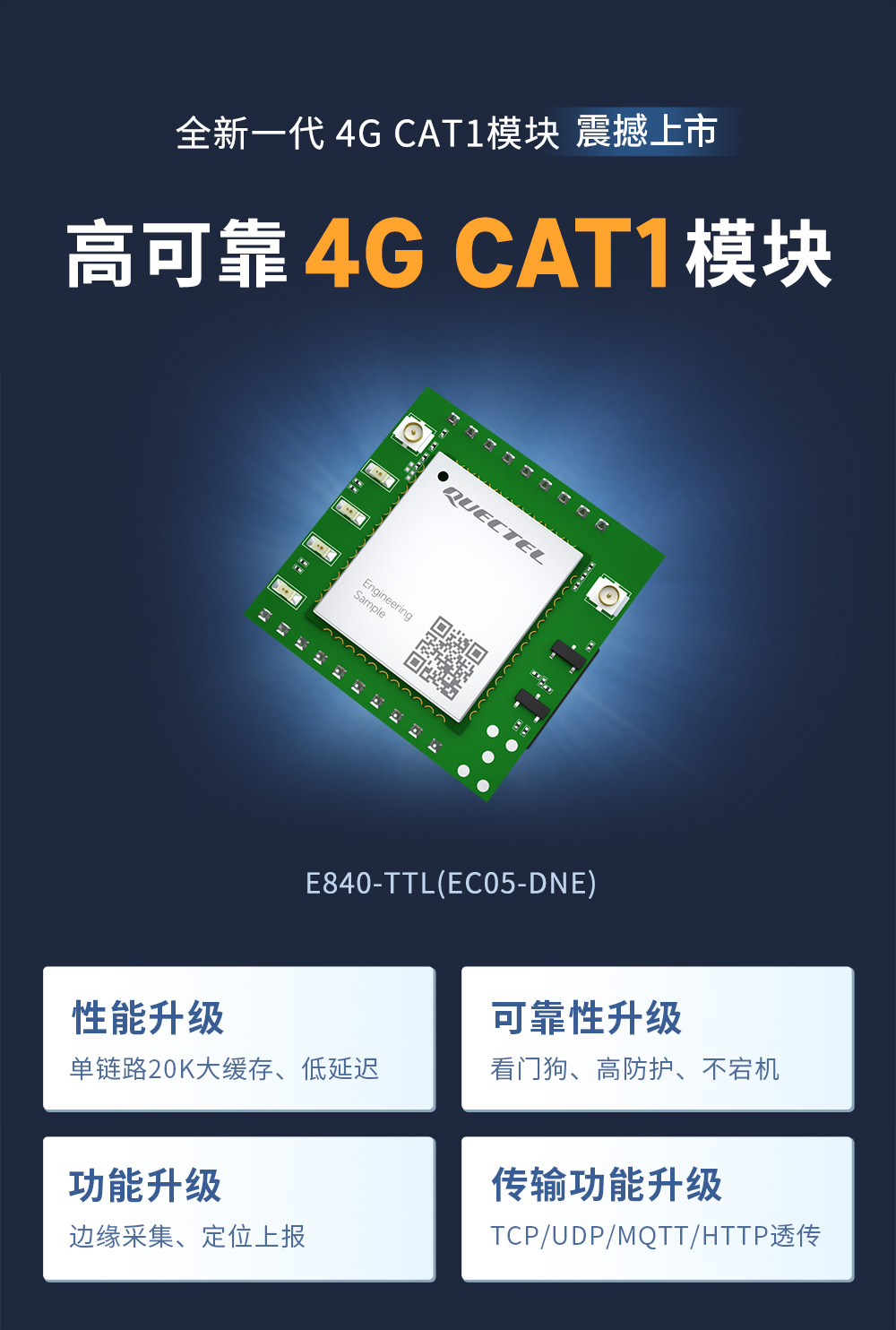

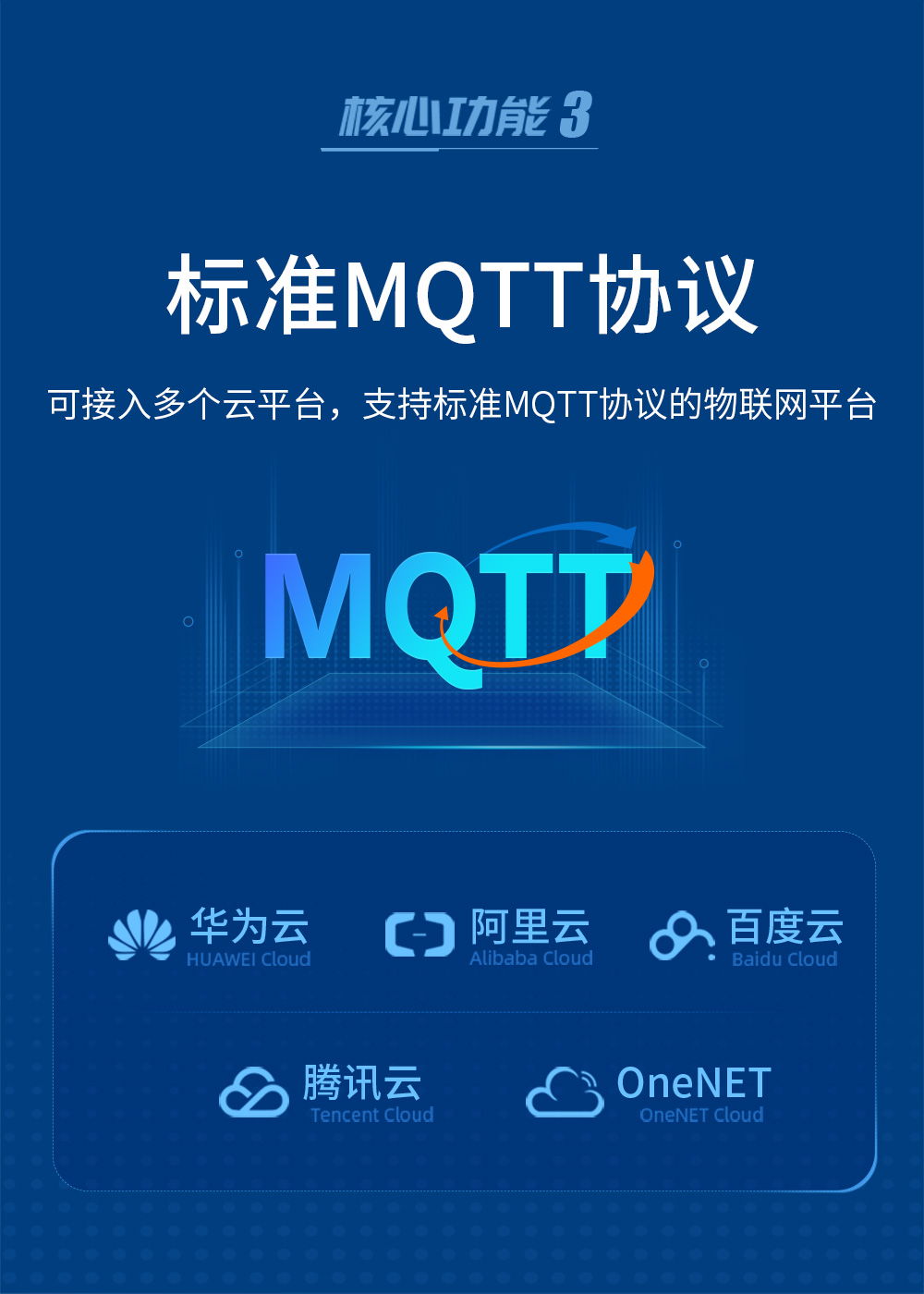

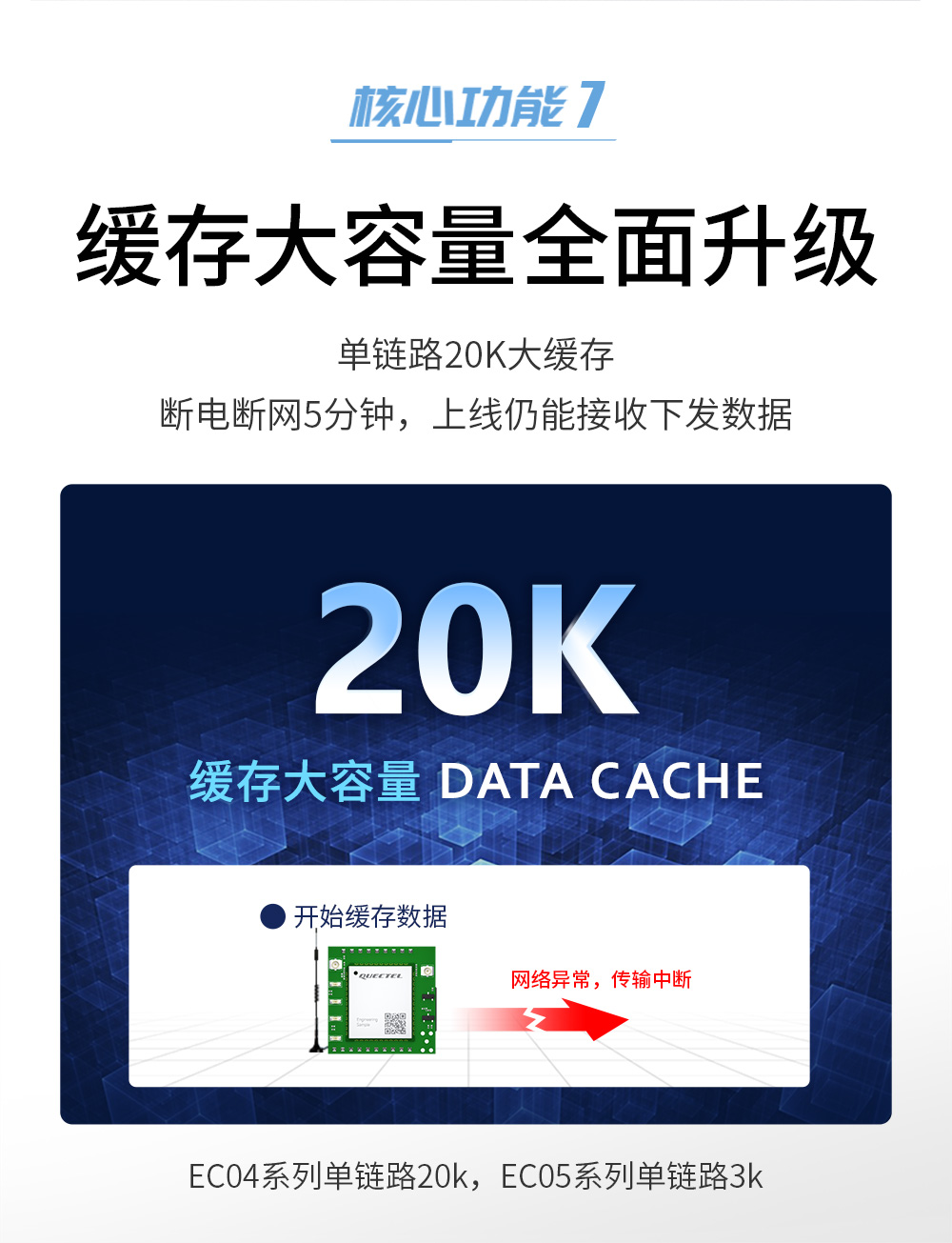

產品簡介：E840-TTL(EC05-DNE)是億佰特采用4G CAT1技術開發的一款針對亞太地區、澳大利亞、新西蘭等地區使用的小體積4G TTL插針模塊，具有體積小、速率高、延遲低、使用簡單的特點，簡單配置即可實現串口設備聯網功能（串口設備與網絡服務器的雙向透明傳輸）。4G插針模塊采用2.0mm排針，調試方便，簡單配置即可實現串口聯網過程，非常方便集成到物聯網項目中。4G模塊支持兩條鏈接，支持MQTT協議，支持接入阿里云平臺、OneNet平臺、百度云平臺、華為云平臺，輕松實現物聯網應用。
| 參數名稱 | 參數值 | 描述 |
| 特性參數 | 支持頻段 | LTE-FDD: B1/B3/B5/B7/B8/B20/B28 |

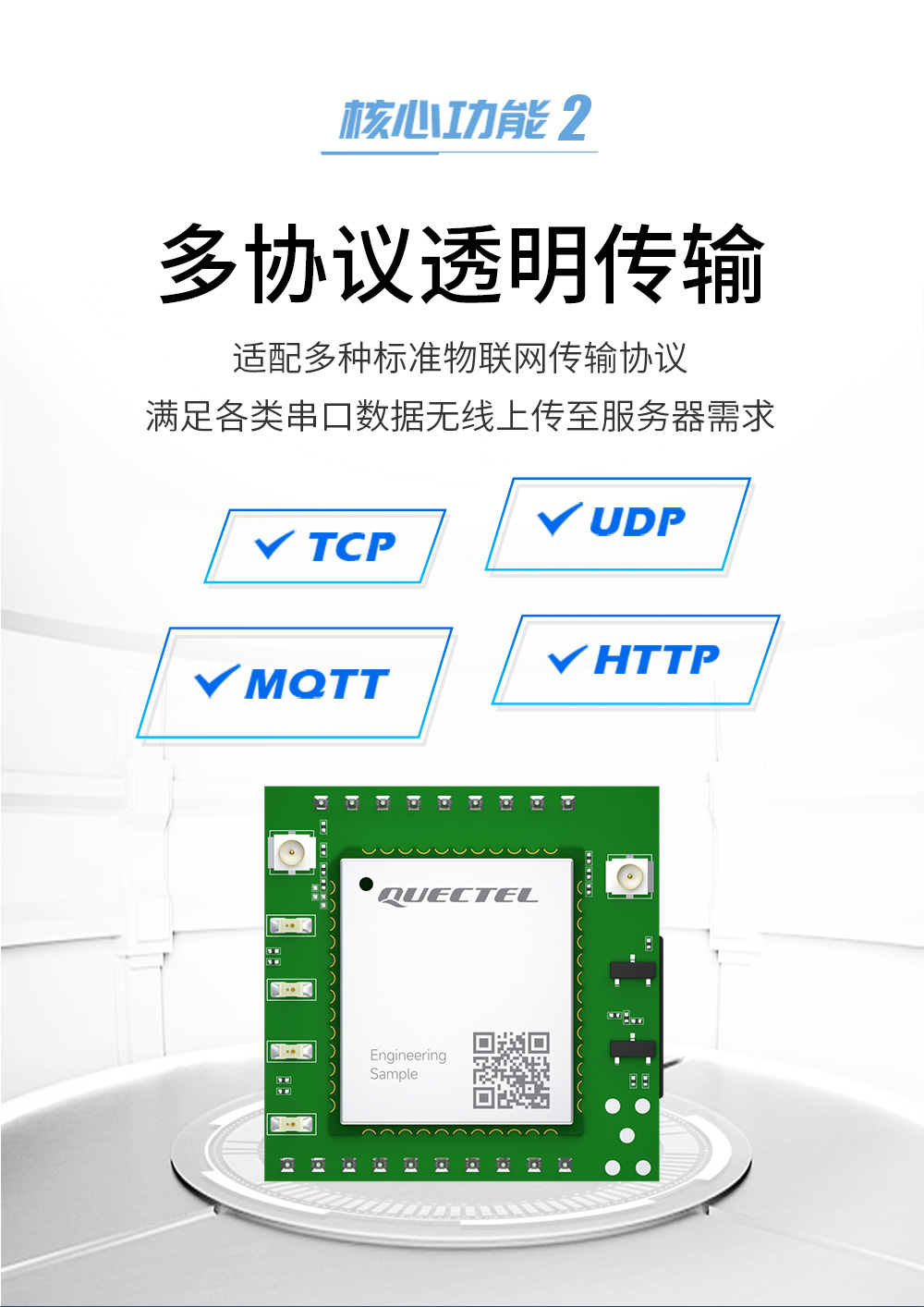

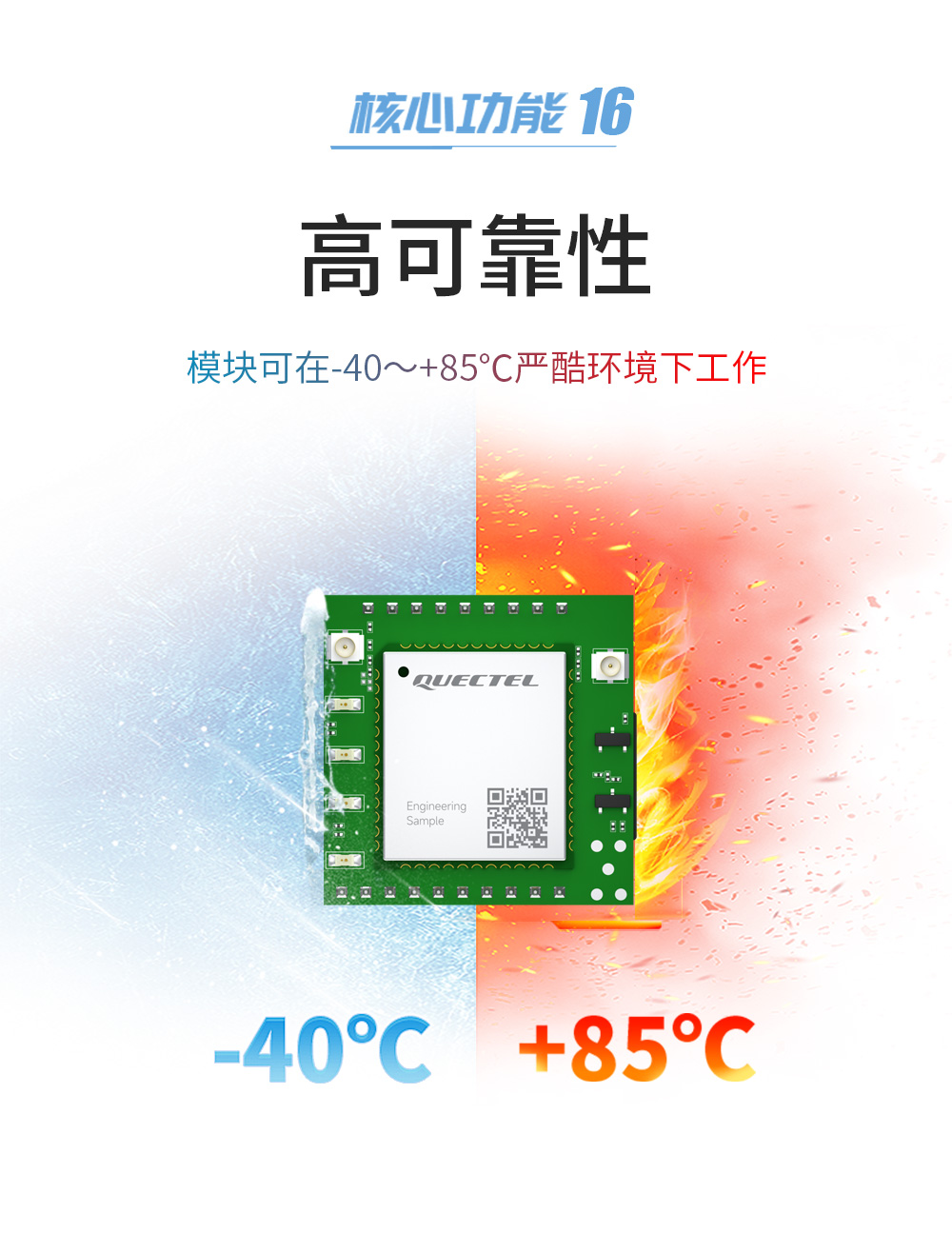

| 網絡協議特性 | 支持 TCP/UDP/MQTT/HTTP/DNS 協議 | |
| 射頻接口 | 1 代 IPEX 接口 | |
| 硬件特性 | 數據接口 | 3.3V TTL 電平 |
| 波特率 | 1200-230400，默認 115200bps | |
| 數據位 | 8 | |
| 停止位 | 1（默認）、2 | |
| 校驗位 | None（默認）、Odd、Even | |
| 工作電壓 | VCC1：DC 4.5~18V VCC2：3.3~4.3V 注：VCC1 不可與 VCC2 同時供電，推薦使用 VCC1 引腳 | |
| 工作電流 | 峰值-VCC1 引腳：2000mA@5V/1000mA@12V 峰值-VCC2 引腳：2500mA@3.3V/2300mA@4.2V 待機-VCC1 引腳：50mA@5V/30mA@12V 待機-VCC2 引腳 80mA@3.3V/60mA@4.2V | |
| 工作溫度 | -40~+85℃ | |
| 外形尺寸 | 25×25mm | |
| 產品重量 | 4.3±0.2g | |
| 指示燈 | PWR（藍色） | 電源接通時亮起 |
| STATE（橙色） | 熄滅：模組上電到正在搜尋 SIM 卡 ； 閃爍：模組檢查到正確的 SIM 卡，正在附著網絡； 常亮：模組附著網絡成功； | |
| DATA（綠色） | 閃爍：串口發送/接收數據時 | |
| LINK（橙色） | 常亮：模組與服務器連接成功； 熄滅：模組未成功連接到服務器； |

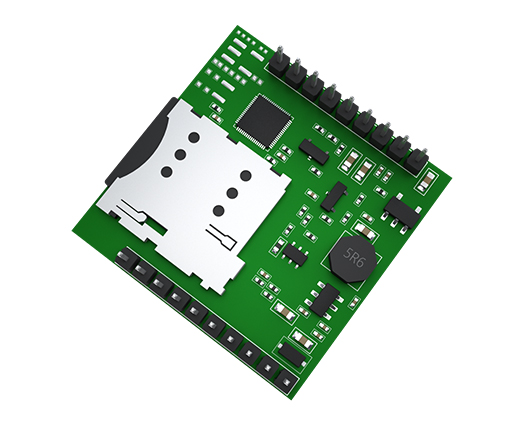

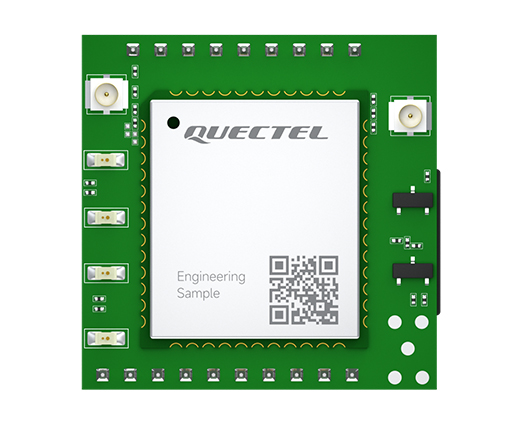

| 序號 | 名稱 | 功能 | 說明 |
| 1 | GND | 接地引腳 | 可做為電源地使用 |
| 2 | VCC1 | 4.5~18V輸入 | 如4.5V及以上電壓供電（注意模塊工作電壓范圍）須使 用VCC1引腳，且VCC1供電負載能力建議2A@5V以上。 禁止與VCC2同時供電?。?！ |
| 3 | NC | 空引腳 | 定制時作為普通IO使用，不用時懸空即可 |
| 4 | GND | 接地引腳 | 可做為電源地使用 |
| 5 | SIM_VDD | 外接SIM卡引腳 | 外接SIM卡VDD，用于接外置卡使用 |
| 6 | SIM_CLK | 外接SIM卡引腳 | 外接SIM卡CLK，用于接外置卡使用 |
| 7 | SIM_RST | 外接SIM卡引腳 | 外接SIM卡RST，用于接外置卡使用 |
| 8 | SIM_DATA | 外接SIM卡引腳 | 外接SIM卡DATA，用于接外置卡使用 |
| 9 | GND | 接地引腳 | 可做為電源地使用 |
| 10 | RESET | 重啟引腳 | 拉低即重啟模塊，不使用時建議外部上拉 |
| 11 | RXD | 串口接收引腳 | 與單片機或TTL調試器TXD連接 |
| 12 | TXD | 串口發送引腳 | 與單片機或TTL調試器RXD連接 |
| 13 | RS485_EN | RS485芯片使能引腳 | RS485使能控制引腳，串口發送數據時置高，常態為低； |
| 14 | RELOAD | 恢復出廠設置引腳 | 長按3-5秒恢復出廠設置，全部指示燈亮起表示成功 按住按鍵上電進入升級模式，全部指示燈閃爍 |
| 15 | STATE STATE | 指示燈外接引腳 | 外接LED使用，共陰接法 |
| 16 | LINK LINK | 指示燈外接引腳 | 外接LED使用，共陰接法 |
| 17 | DATA DATA | 指示燈外接引腳 | 外接LED使用，共陰接法 |
| 18 | VCC | 2 3.3~4.3V輸入 | 4.2V電池系統供電（注意模塊工作電壓范圍），VCC2供 電負載能力建議2.5A@4V以上。 禁止與VCC1同時供電，禁止反接?。?！ |
| 19 | GND | 接地引腳 | 可做為電源地使用 |
| 20 | ANT-GNSS | 天線接口 | 1代IPEX座子，有源天線（僅E840-TTL(EC05-DGC)支持， 其余型號焊盤為空） |
| 21 | DATA | 數據指示燈 | 熄滅：串口無數據收發 閃爍：串口發送/接收數據時 |
| 22 | LINK | 鏈路指示燈 | 常亮：任意鏈路與服務器連接成功； 熄滅：模組未成功連接到服務器； |
| 23 | STATE | 入網狀態指示燈 | 熄滅：模組上電到正在搜尋 SIM 卡 ； 閃爍：模組檢查到正確的 SIM 卡，正在附著網絡； 常亮：模組附著網絡成功； |
| 24 | POWER | 電源指示燈 | 電源接通時亮起 |
| 25 | SIM SIM | 卡座 | NaNo SIM卡座，插卡時芯片向上，缺口向內 |
| 26 | ANT-4G | 天線接口 | 1代IPEX座子 |
| 產品說明書 |
【用戶手冊】E840-TTL(EC05-DNE)  |
| 【AT指令】AT指令手冊 |
| 工具軟件 |
| 【參數配置】億佰特網絡配置工具 |
| 【XCOM】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證證書 |
| 【型號核準證】E840-TTL系列4G模組-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 【億佰特官方店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
技術應用 |

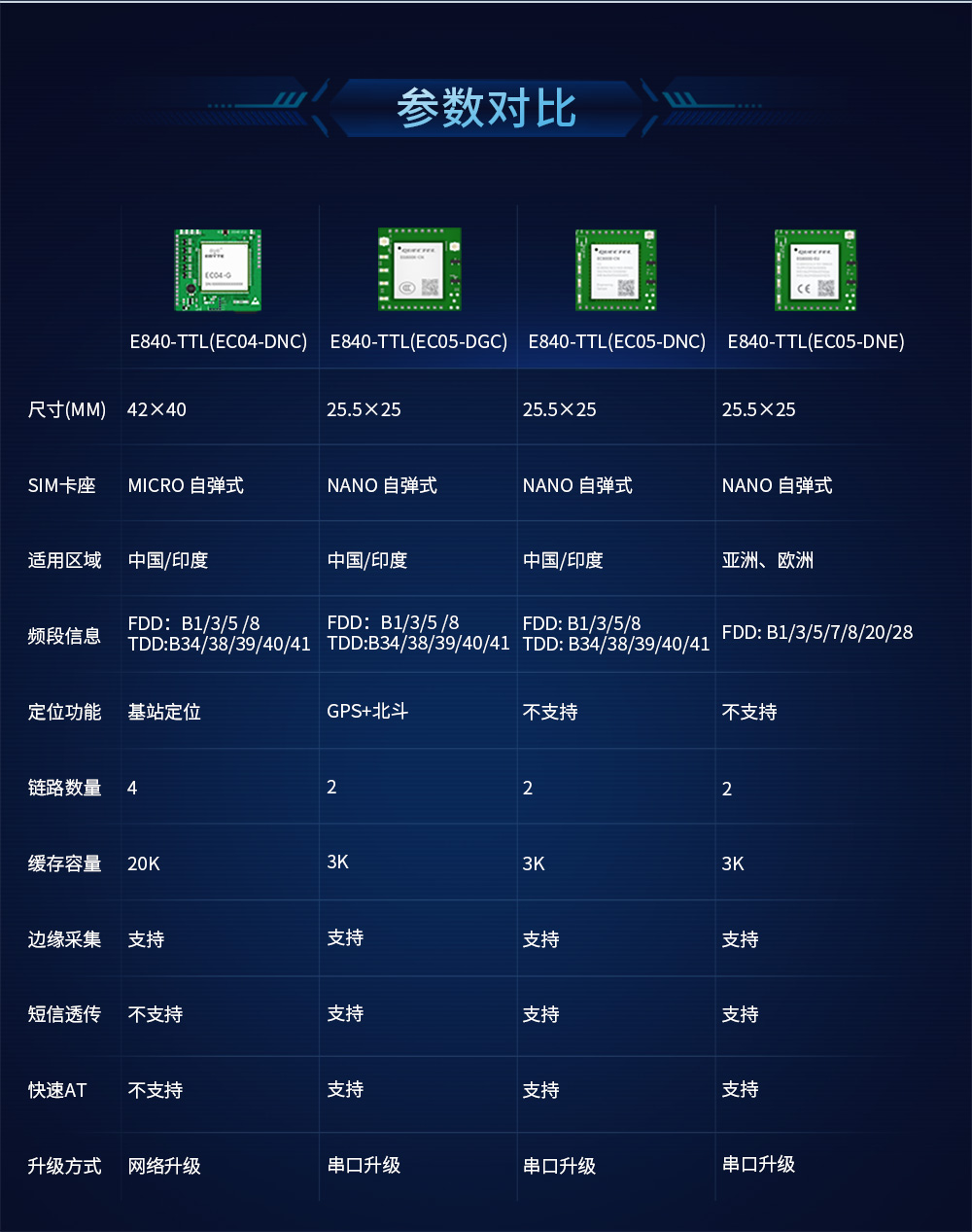

| 產品 型號 | 接口信號 | 傳輸方式 | AT指令 | TCP/UDP | 接口方式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
