當前位置： 首頁 >產品中心 >E840>E840-DTU(NB-02)

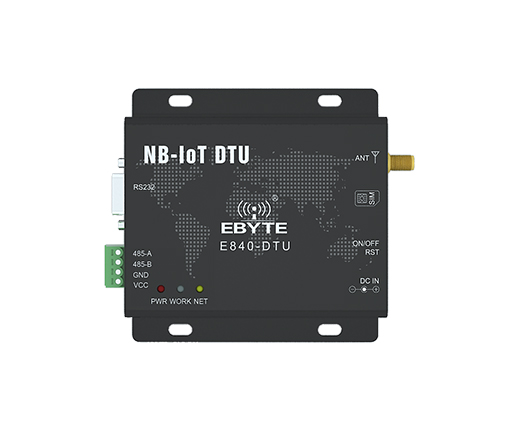

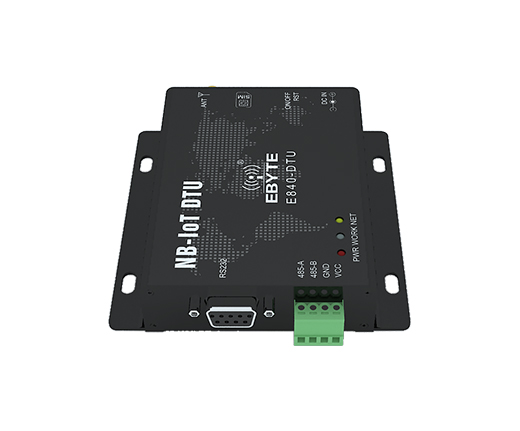

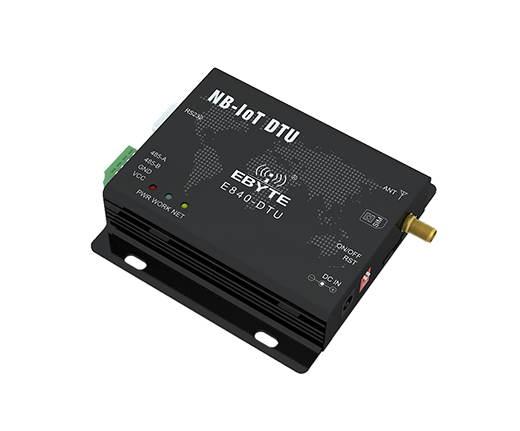

E840-DTU(NB-02) NB-IoT DTU數傳電臺

天線選項：SMA-K

接口類型：RS232/RS485

產品尺寸：84*82*25mm

產品重量：133±5g

產品簡介：E840-DTU（NB-02） 是為實現串口設備與網絡服務器，通過 NB 網絡相互傳輸數據而開發的產品，通過簡單的 AT 指令進行設置，即可輕松使用本產品實現串口到網絡的雙向數據透明傳輸。

溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。

4G-DTU

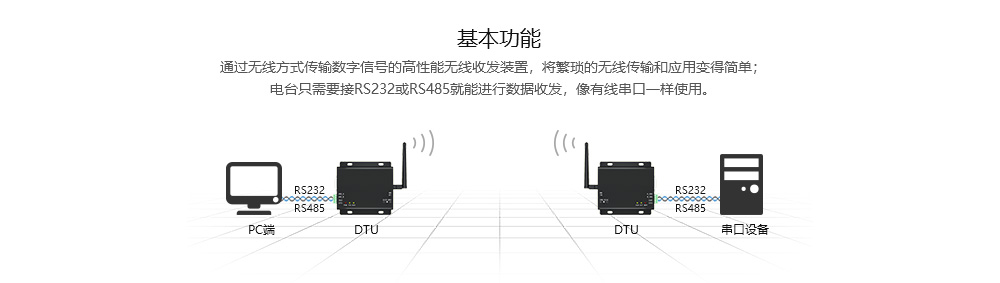

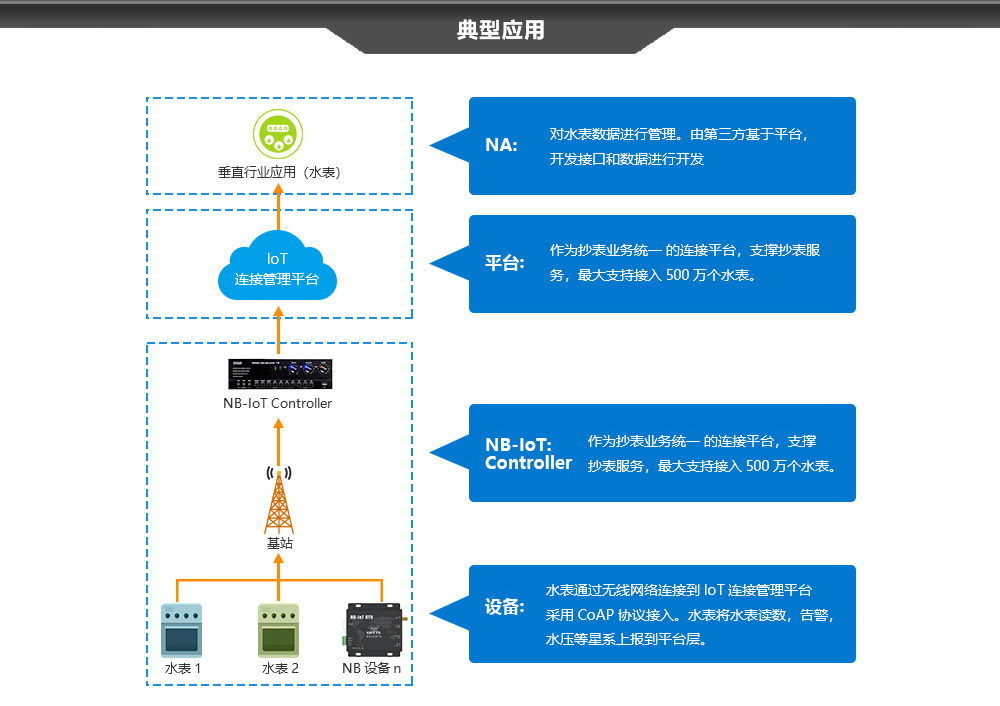

NB-02-DTU-TOPDTU-基本功能2018123140146091典型應用NB-02-DTU-硬件特點硬件保護高低溫看門狗GPRS-01-DTU-配置與資料下載

射頻參數參數值
備注
頻段
Band5

接收頻率：869MHz~894MHz

發射頻率：824MHz~849MHz


硬件特性參數值
備注
天線選項
SMA-K

數據接口
RS485 / RS232
     電氣隔離,同時具有RS485/RS232
波特率
9600bps
     波特率支持1200~115200，出廠默認9600
最大發射功率
23dBm±2dB

靈敏度
-129dBm±1dB

耗流（典型值）

省電模式（PSM）： 3.6uA

空閑模式（Idle）： 2mA @DRX=1.28s


工作電壓
DC 8V~28V

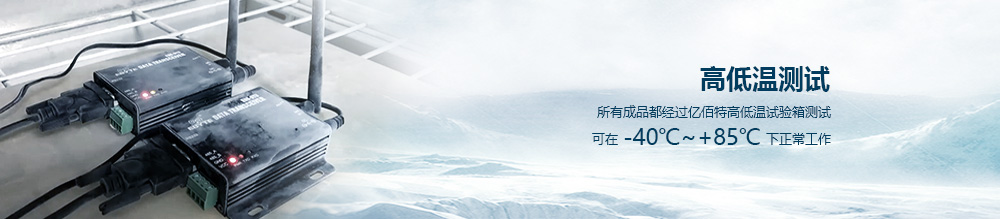

工作溫度
-40℃- 70℃

存儲溫度
-40℃- 85℃

尺寸大小
82×84×25mm



軟件特性描述
無線速率
Single Tone，子載波 15kHz 和 3.75kHz：21.25kbps (下行)， 15.625kbps (上行)
工作模式

省電模式（PSM）

空閑模式（Idle）

連接模式（Active）

設置命令
符合 3GPP TS 27.007 V14.3.0以及 Quectel增強型AT指令
網絡協議

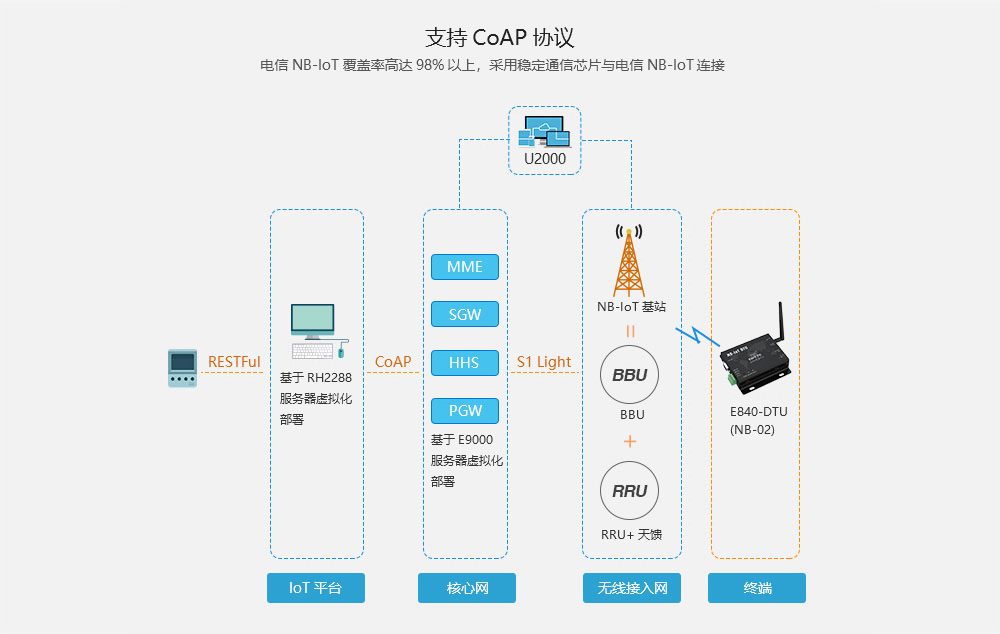

支持多種網絡協議（CoAP，UDP，IPv4 ,LwM2M ,）等
設備ID
可通過AT指令配置設備ID

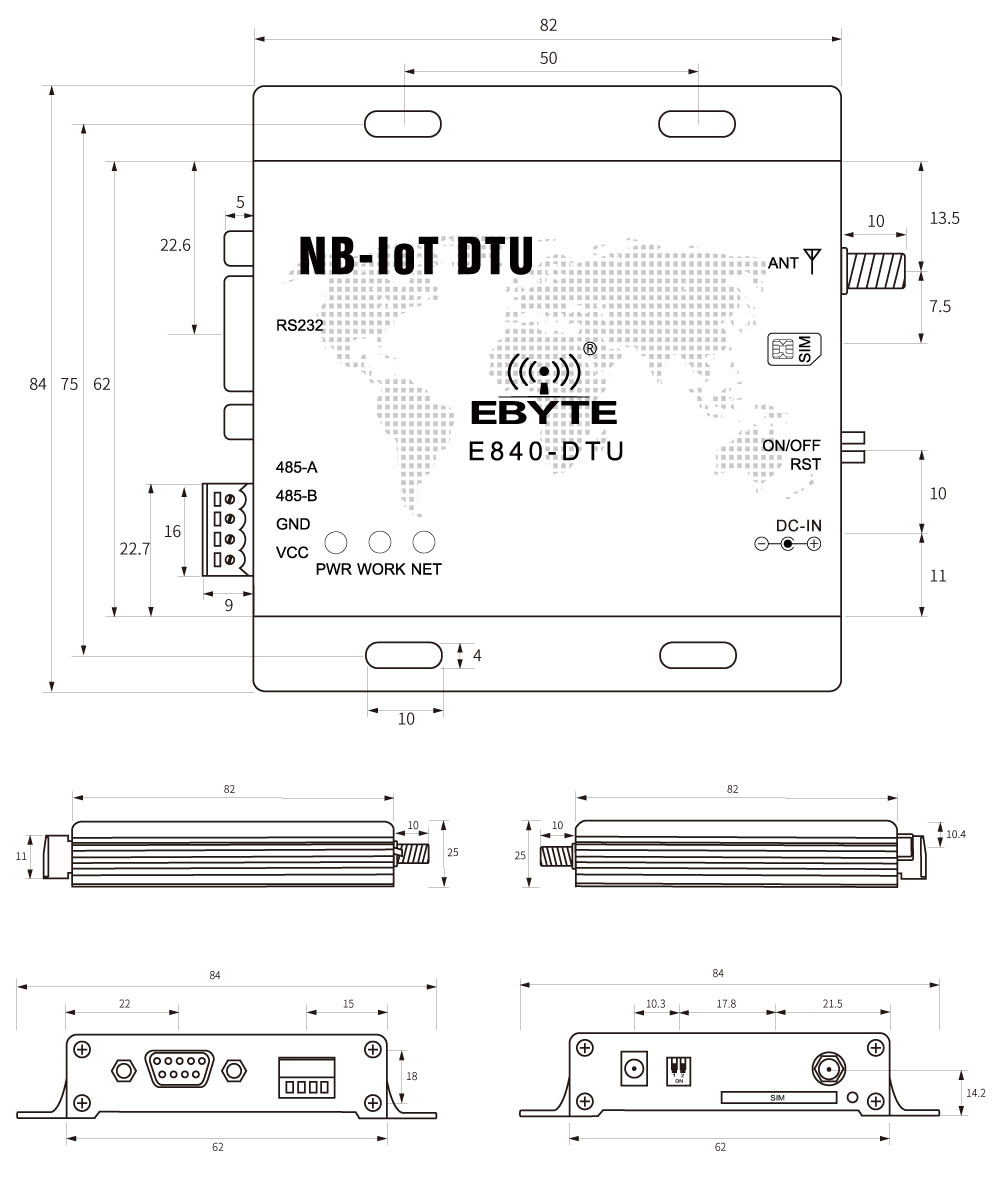

E840-DTU(NB-02)_Size1000

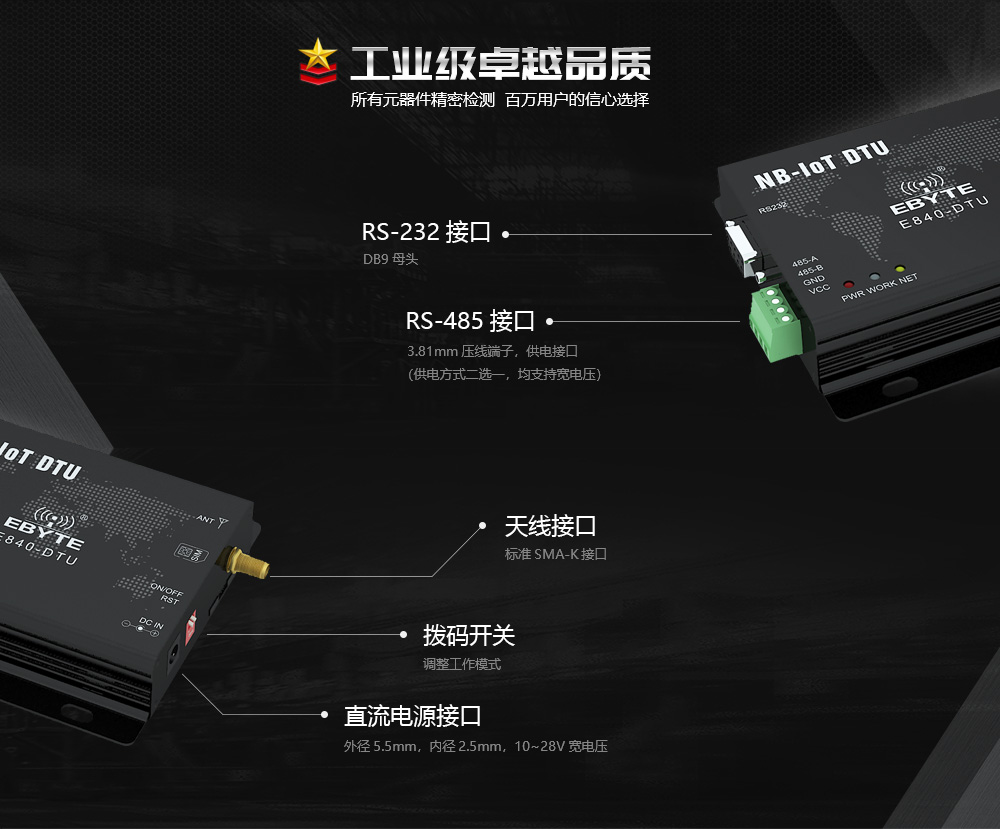

引腳序號
引腳名稱引腳名稱
1GND    地線
2VCC    電源，默認供電 8~28V
3RS232    RS232 通訊接口
4485_A    外接其他 RS485 設備的 A 端
5485_B    外接其他 RS485 設備的 B 端
6ANT    天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗）
7PWR    電源指示燈
8WORK    串口通訊指示燈
9NET    電臺網絡工作指示燈
10NC    無意義
11RST    電臺復位撥碼開關（向下，復位）
12DC8_28V    電源適配器接口
13SIM    SIM卡插槽
