工作頻率：431~446.5MHz
發射功率：30dBm
通信距離：6.5km
產品重量：257±5g

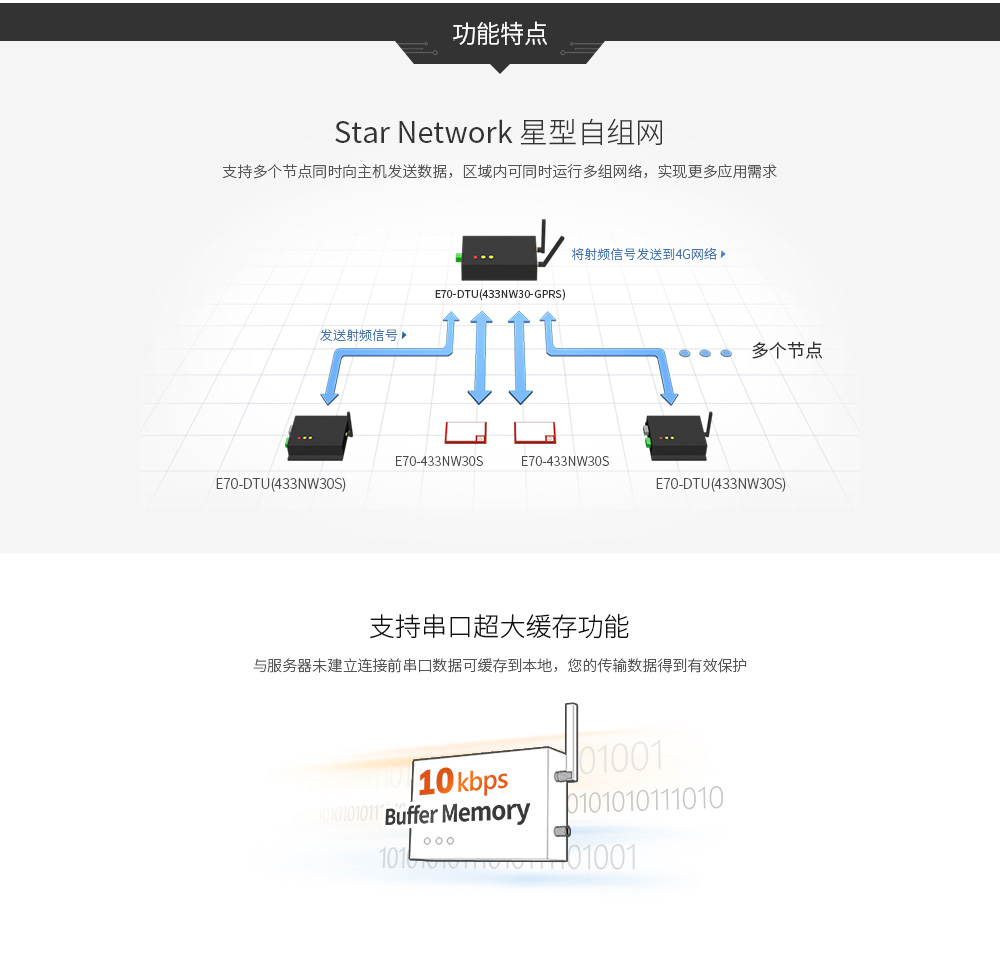

產品簡介：E70-DTU(433NW30-GPRS)是一款無線射頻轉GPRS網絡服務器的數傳電臺，實現了Sub-1G與GPRS網絡數據透明傳輸。終端為一體，具長距離、高速率兩種傳輸模式，一個主機（協調器）支持多達200個節點與其通訊，無需處理繁瑣的組網協議，解決了傳統433MHz無線數傳無法并發而引起的一系列問題。
溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。
| NET 特性參數 | 參數值 |
| 支持頻段 | 四頻：GSM850, EGSM900, DCS1800, PCS1900 模塊可自動搜尋頻率 頻段選擇可以通過 AT 命令來設置 符合 GSM Phase 2/2+ |
| GPRS 連接特性 | GPRS multi-slot class 12 (默認) GPRS multi-slot class 1~12 (可配置) GPRS mobile station class B |
| GPRS 數據特性 | GPRS 數據下行傳輸：最大 85.6kbps GPRS 數據上行傳輸：最大 85.6kbps 編碼格式： CS-1、 CS-2、 CS-3 和 CS-4 支持通常用于 PPP 連接的 PAP（密碼驗證協議）協議 支持通常用于 CHAP（詢問握手認證協議） 協議 內嵌協議： TCP/UDP/FTP/PPP/HTTP/NTP/MMS/SMTP/PING 等。 支持非結構化補充數據業務 (USSD) |
| 天線接口 | SMA接口，NET信號輸出，50歐姆特性阻抗 |
| 發射功率 | Class 4 (2W)： GSM850 和 EGSM900 Class 1 (1W)： DCS1800 和 PCS1900 |
| RF 特性參數 | 參數值 |
| 工作模式 | 協調器/普通節點 (可配置為協調器、普通節點) |
| 輸入格式 | 廣播 (默認廣播，可配置為廣播、短地址+數據、長地址+數據) |
| 傳輸模式 | 長距離 (默認長距離，可配置為長距離、標準傳輸) |
| 發射功率 | 極高 (默認極高，可配置為極高、高、中、低) |
| 并發性能 | 高 (默認高，可配置為低、中、高、極高) |
| 輸出格式 | 有效數據（透?jìng)鳎?/span> |
| 重啟參數 | 60 (默認60，可配置為0或60--65535，十進制) |
| PANID | 65535 (默認65535，可配置為0-65535，十進制) |
| 休眠時間 | 6 (默認6，可配置為2--60) |
| 波特率 | 115200bps（不支持修改） |
| 天線接口 | SMA接口（RF信號輸出，50歐姆特性阻抗） |
| 電臺系統參數 | 參數值 |
| 耗流值（典型值） | 43.1392mA@12V（空閑狀態下，不傳輸數據） |
| 工作溫度 | -30℃~+70℃（擴展溫度-40℃~+85℃） |
| 工作電壓 | DC8~28V（推薦12V/24V供電） |
| 尺寸 | 108*75*37mm（不含天線） |
| 3GPP 頻段 | 1 Timeslot | 2 Timeslot | 4 Timeslot |
| CS-1 | 9.05kbps | 18.1kbps | 36.2kbps |
| CS-2 | 13.4kbps | 26.8kbps | 53.6kbps |
| CS-3 | 15.6kbps | 31.2kbps | 62.4kbps |
| CS-4 | 21.4kbps | 42.8kbps | 85.6kbps |

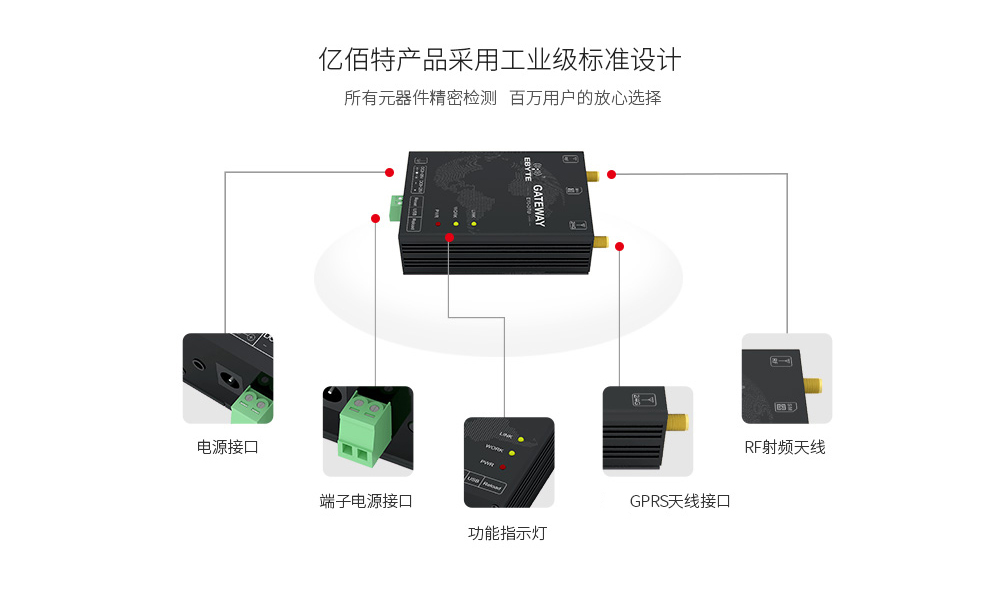

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | 接地螺絲 | 與大地連接 |
| 2 | DC8~28V | 電源適配器接口，電源供電范圍8~28V，建議12V/24V |
| 3 | DC8~28V- | 電源參考地 |
| 4 | DC8~28V+ | 電源輸入，供電范圍8~28V,建議12V/24V |
| 5 | Reset | 系統復位按鍵，長按時間無要求 |
| 6 | USB | Micro USB：參數配置接口 |
| 7 | Reload | 恢復出廠設置按鍵，需長按4~10s生效 |
| 8 | PWR | 紅色：電源指示燈 |
| 9 | WORK | 黃色：數據傳輸指示燈；有數據傳輸時，燈閃爍 |
| 10 | LINK | 黃色：網絡指示，入網后燈常亮 |
| 11 | NET | 4G/GPRS天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 12 | SIM | SIM卡插槽 |
| 13 | RF | RF天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
