芯片方案：CC1101
工作頻率：900~925.5MHz
發射功率：10dBm
通信距離：1.2km
產品重量：0.5±0.1g

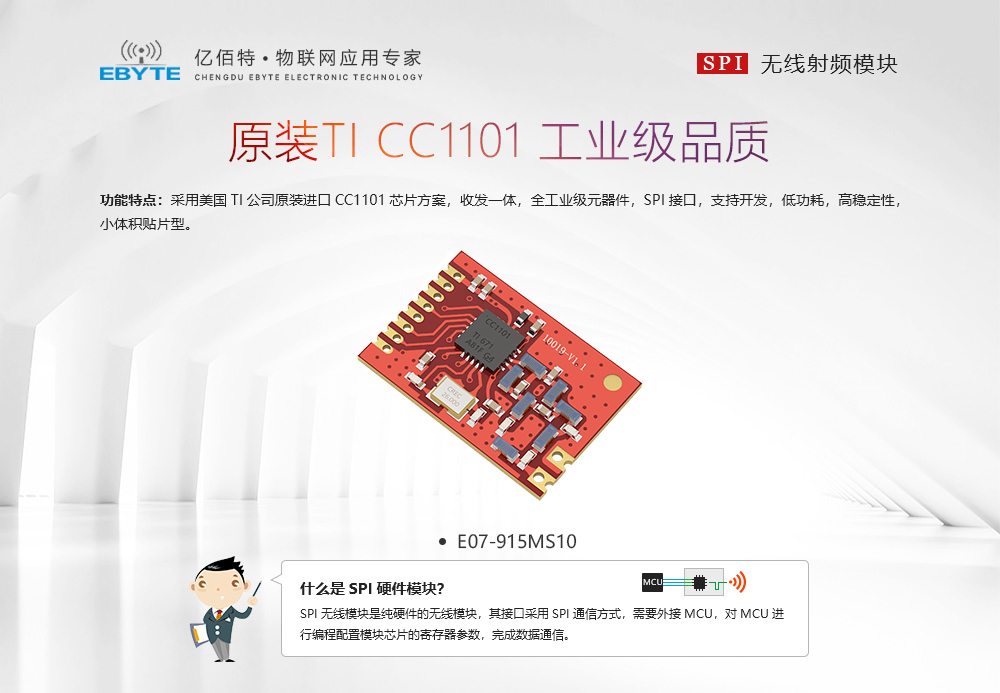

產品簡介：E07-915MS10采用美國德州儀器TI公司原裝進口的CC1101射頻芯片設計開發，全進口工業級元器件，全無鉛工藝，性能穩定，繞射性強，硬件的專業設計使模塊體積極小，便于各種嵌入開發，可接彈簧天線或是外部天線。
溫馨提示：該產品老版本因產品升級迭代現已停產下架，停產商品批量可聯系業務員發起生產。

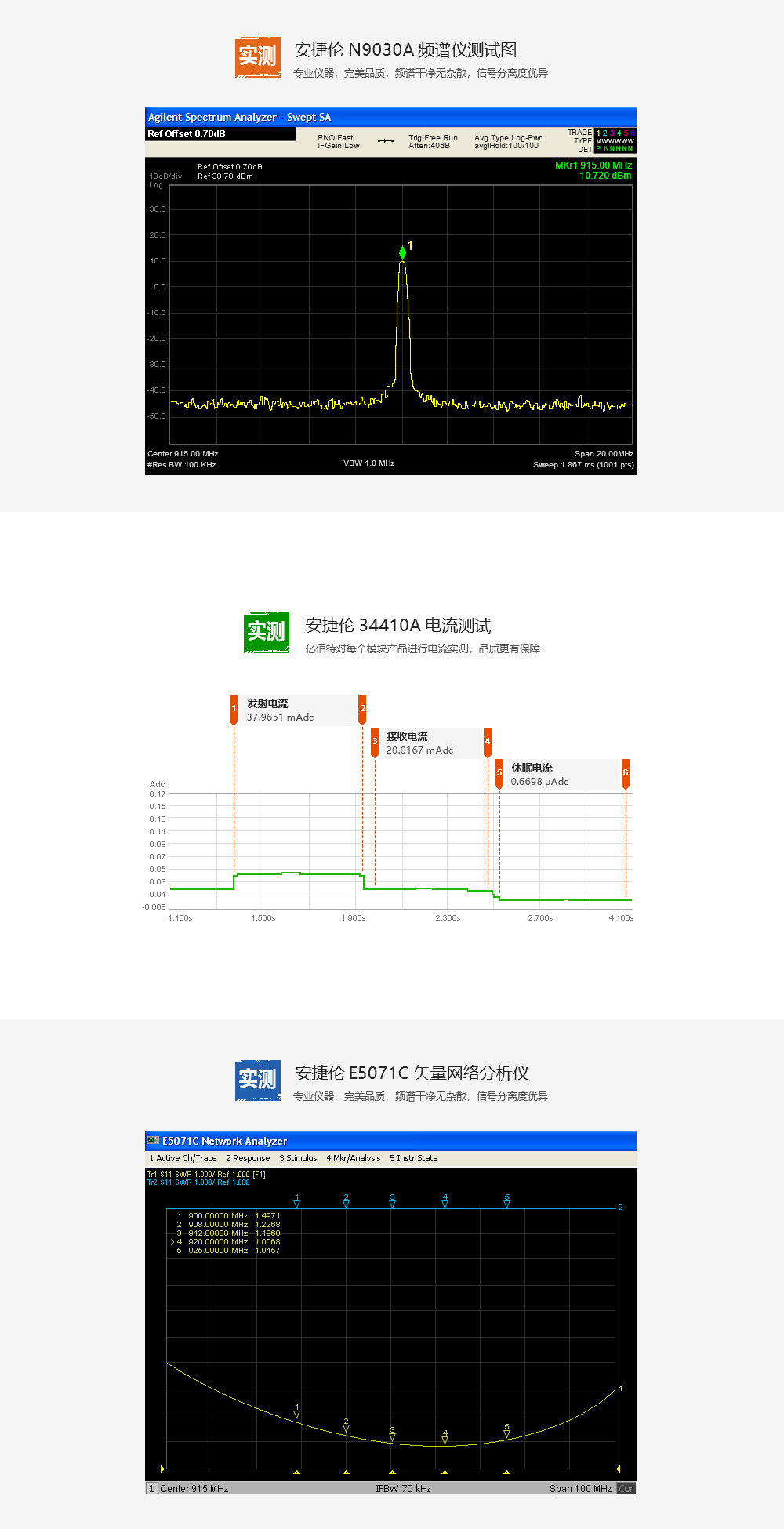

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 900~925.5 MHz | 出廠默認 915MHz（26MHz晶振） |
| 發射功率 | 10 dBm | 最大功率（約10mW） |
| 接收靈敏度 | -109 dBm | 空速 0.6kbps |
| 空中速率 | 0.6k~500kbps | 出廠默認 0.6kbps |
| 實測距離 | 1000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速0.6kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 13 * 19 mm | |
| 天線形式 | 郵票孔 | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.6 | V | |
| 通信電平 | 1.8 | 3.3 | 3.6 | V | |
| 發射電流 | 34 | 37 | 41 | mA | 10dBm（10mW） |
| 接收電流 | 18 | 20 | 22 | mA | |
| 休眠電流 | 0.3 | 0.6 | 2.1 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

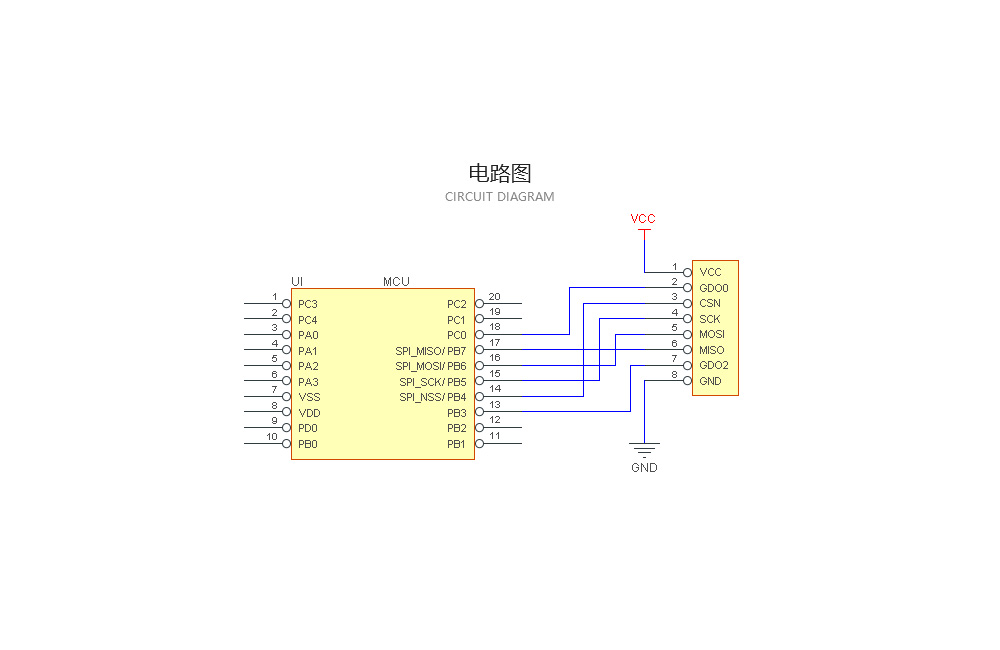

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | - | 供電電源，必須1.8~3.6V之間 |
| 2 | GDO0 | 輸出 | 模塊信息輸出引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 4 | SCK | 輸入 | 模塊SPI時鐘引腳 |
| 5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 6 | MISO/GDO1 | 輸出 | 模塊SPI數據輸出引腳 |
| 7 | GDO2 | 輸出 | 模塊信息輸出引腳 |
| 8 | GND | - | 地線，連接到電源參考地 |
| 9 | ANT | - | 天線 |
| 10 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E07-915MS10_UserManual_CN_v1.3  |
| 開發測試 |
| 【通信例程】Demo_Ebyte |
| 【封裝文件】Pcb_E07-915MS10 |
| 【測試底板】E06-TB07 |
| 【芯片資料】CC1101 |
