芯片方案：LLCC68
工作頻率：410.125~493.125MHz
發射功率：22dBm
通信距離：7km
產品尺寸：16*26mm 產品重量：2±0.1g

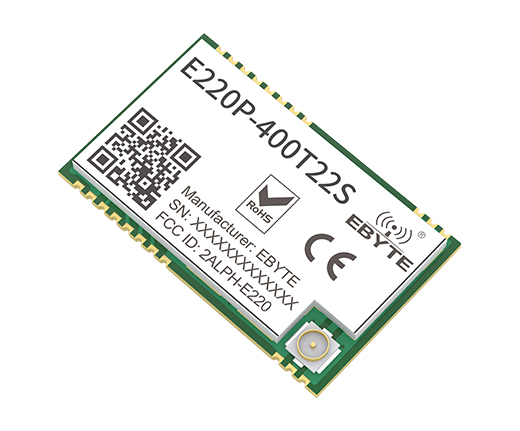

產品簡介：E220P-400T22S采用全新一代的LoRa擴頻技術，基于LLCC68射頻芯片方案設計的無線串口模塊（UART）。無線模塊內置LNA、有源溫補晶振和接收限幅器，理想條件下通信距離可達7km(E220-400T22S 為 5.6km)，抗干擾能力更強，接收距離更遠。E220P-400T22S采用全新一代LoRa擴頻技術，支持空中喚醒、載波監聽、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。
| 主要參數 | 描述 | 備注 |
| 參考距離 | 7km | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 發射長度 | 200 Btye | 可通過指令設置分包 32/64/128/200 字節發送 |
| 緩存容量 | 400 Btye | - |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片式 | - |
| 外形尺寸 | 16*26 mm | - |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3.3 | 5 | 5.5 | V | ≥5V 可保證輸出功率 |
| 工作頻段 | 410.125 | - | 493.125 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 110 | - | mA | 瞬時功耗@22dBm |
| 接收電流 | - | 10 | - | mA | 5V 電壓 |
| 休眠電流 | - | 3.5 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 最大發射功率 | 21 | 22 | 23 | dBm | - |
| 接收靈敏度 | -132 | -135 | -136 | dBm | 空中速率 2.4 kbps |
| 空中速率 | 2.4k | 2.4k | 62.5k | bps | 用戶編程控制 |

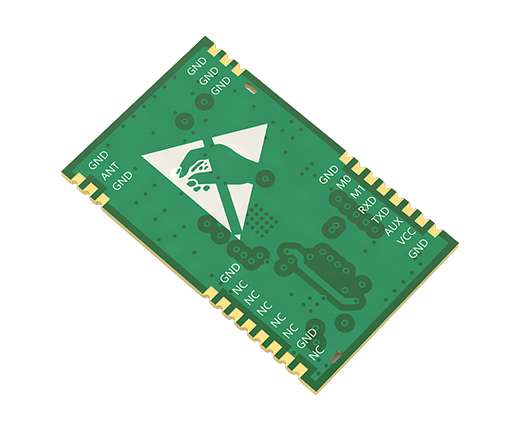

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 模塊地線 |
| 2 | GND | - | 模塊地線 |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 8 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 9 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 10 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 11 | GND | - | 模塊地線 |
| 12 | NC | - | 空腳 |
| 13 | GND | - | 模塊地線 |
| 14 | NC | - | 空腳 |
| 15 | NC | - | 空腳 |
| 16 | NC | - | 空腳 |
| 17 | NC | - | 空腳 |
| 18 | NC | - | 空腳 |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
