芯片方案：-
工作頻率：410～450MHz
發射功率：20dBm
通信距離：3.5km
產品尺寸：16 * 26mm
產品重量：2.4±0.1g
產品簡介：E30T-433T20S(125℃)是一款車規級125℃耐高溫?zé)o線串口模塊（UART），可工作在-40 ~+150℃環境中。半雙工，收發一體，透明傳輸方式，貼片型，TTL 電平輸出，工作頻段為425～450.5MHz，發射功率100mW，其耐高溫特性非常適合高溫作業場景。
| 主要參數 | 描述 | 備注 |
| 參考距離 | 3500m | 晴朗空曠環境，天線增益3.5dBi，天線高度2.5 米，空中速率1kbps |
| 分包方式 | 58 Byte | 單包最大容量，超出后自動分包。度 |
| 緩存容量 | 128 Byte | |
| 調制方式 | GFSK | |
| 封裝方式 | 貼片式 | |
| 接口方式 | 1.27mm | |
| 通信接口 | TTL | TTL電平 |
| 外形尺寸 | 16 * 26mm | - |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50 歐姆 |

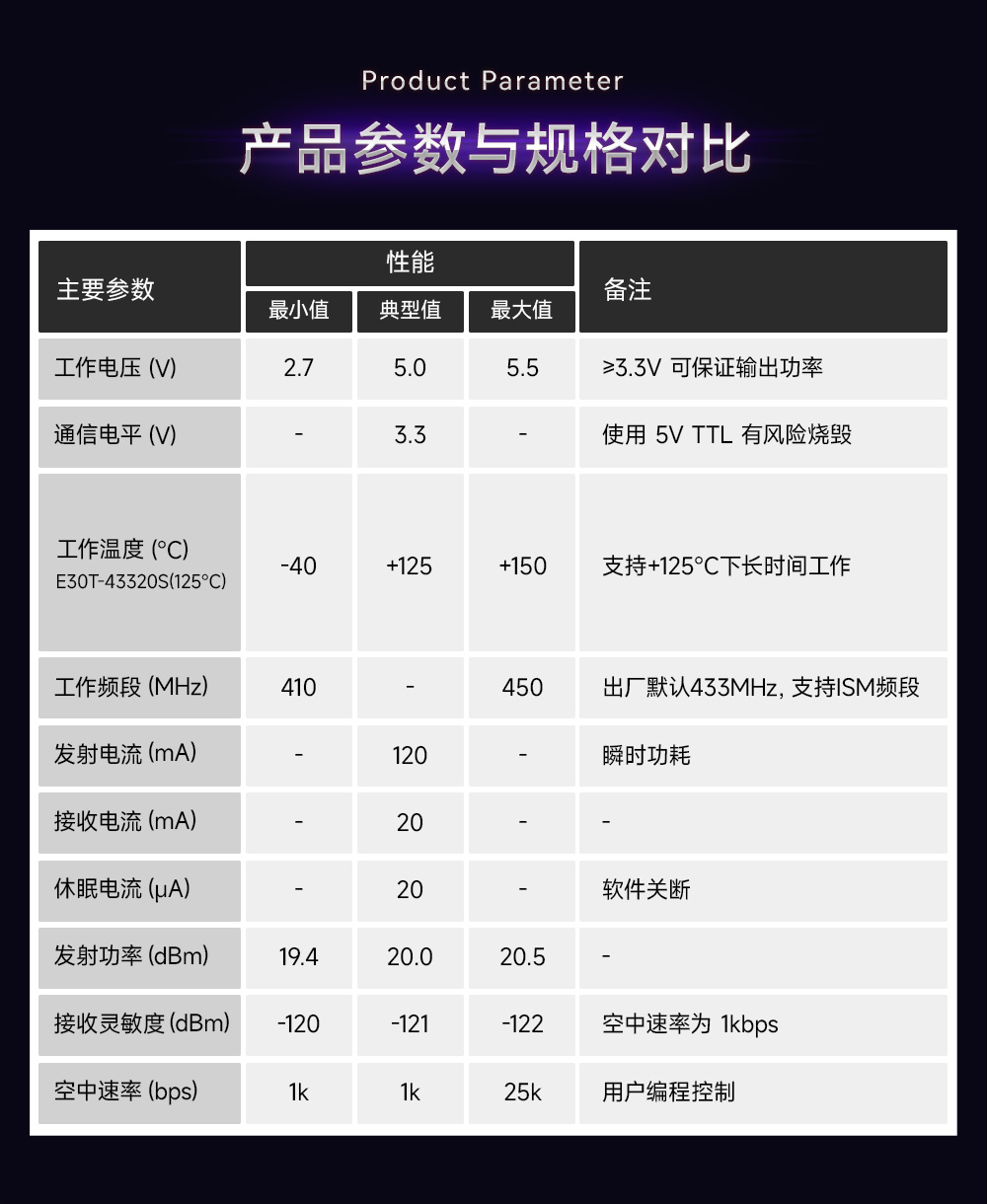

| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.7 | 5.0 | 5.5 | V | ≥3.3V 可保證輸出功率 |
| 工作頻段 | 410 | - | 450 | MHz | 出廠默認433MHz，支持ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 120 | - | mA | 瞬時功耗 |
| 接收電流 | - | 20 | - | mA | - |
| 休眠電流 | - | 20 | - | uA | 軟件關斷 |
| 最大發射功率 | 19.4 | 20.0 | 20.5 | dBm | - |
| 接收靈敏度 | -120 | -121 | -122 | dBm | 空中速率為 1kbps |
| 空中速率 | 1k | 1 | 25k | bps | 用戶編程控制 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 模塊地線 | |
| 2 | GND | 模塊地線 | |
| 3 | GND | 模塊地線 | |
| 4 | GND | 模塊地線 | |
| 5 | M0 | 輸入（極弱上拉） | 和M1 配合，決定模塊的4 種工作模式（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（極弱上拉） | 和M0 配合，決定模塊的4 種工作模式（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL 串口輸入，連接到外部TXD 輸出引腳； 可配置為漏極開路或上拉輸入，詳見參數設置。 |
| 8 | TXD | 輸出 | TTL 串口輸出，連接到外部RXD 輸入引腳； 可配置為漏極開路或推挽輸出，詳見參數設置。 |
| 9 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部MCU，上電自檢初始化期間輸 出低電平；可配置為漏極開路輸出，或推挽輸出，詳見參數設置。（可 以懸空） |
| 10 | VCC | 模塊電源正參考，電壓范圍：2.7～5.5V DC | |
| 11 | GND | 模塊地線 | |
| 13 | GND | 模塊地線 | |
| 12,14～18 | NC | 預留腳 | |
| 19 | GND | 模塊地線 | |
| 20 | GND | 模塊地線 | |
| 21 | ANT | 天線 | |
| 22 | GND | 模塊地線 |
