發射功率：20dBm
通信距離：2.5km
封裝方式：貼片式
產品尺寸：16*26mm

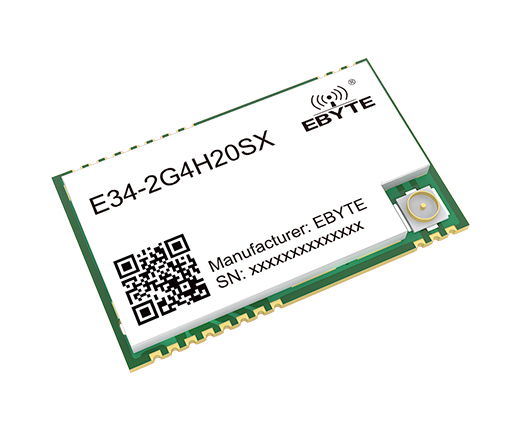

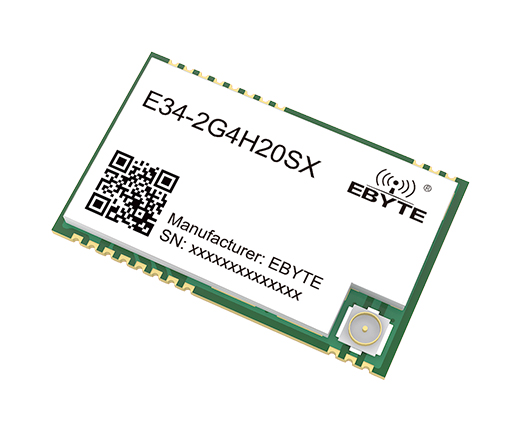

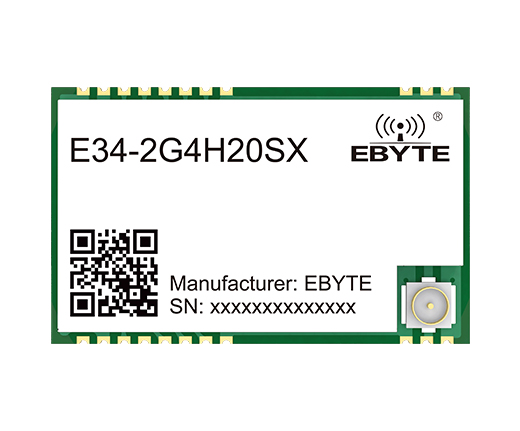

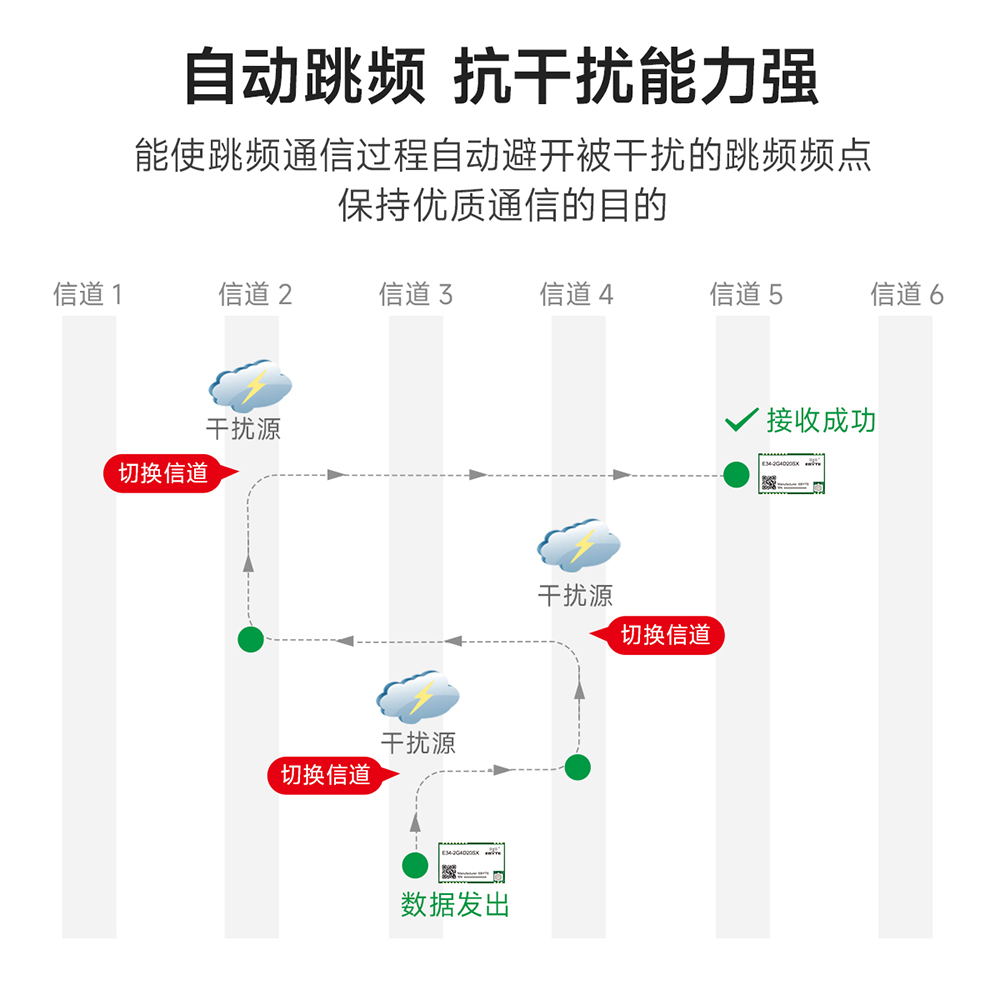

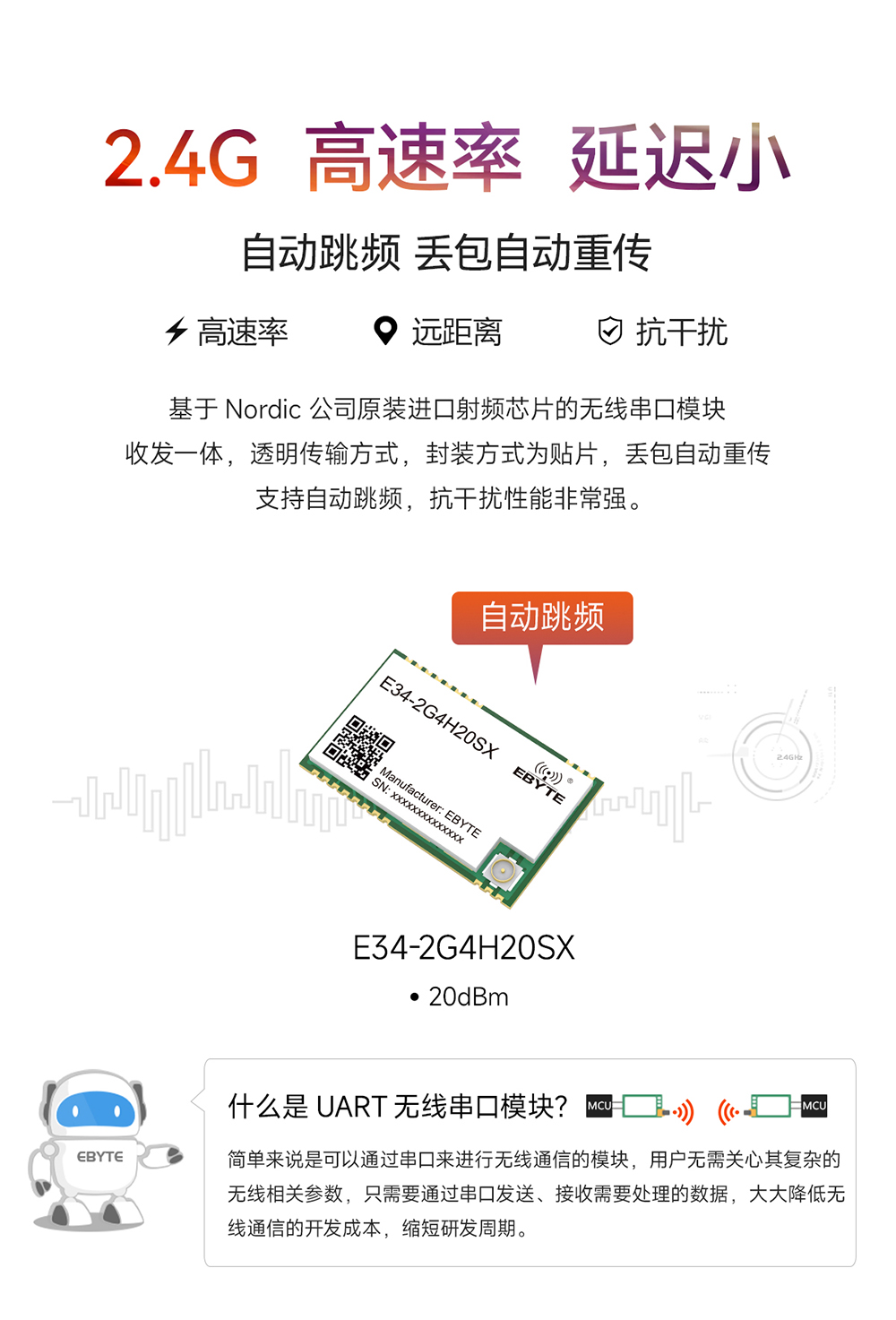

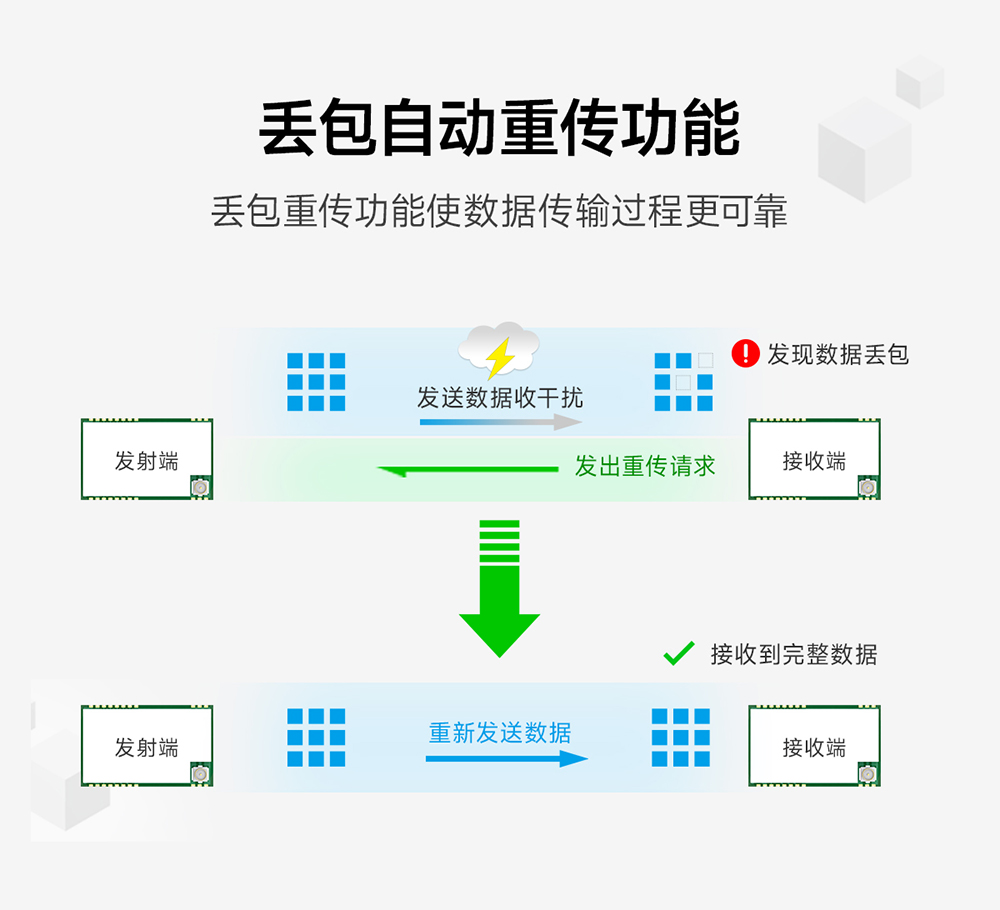

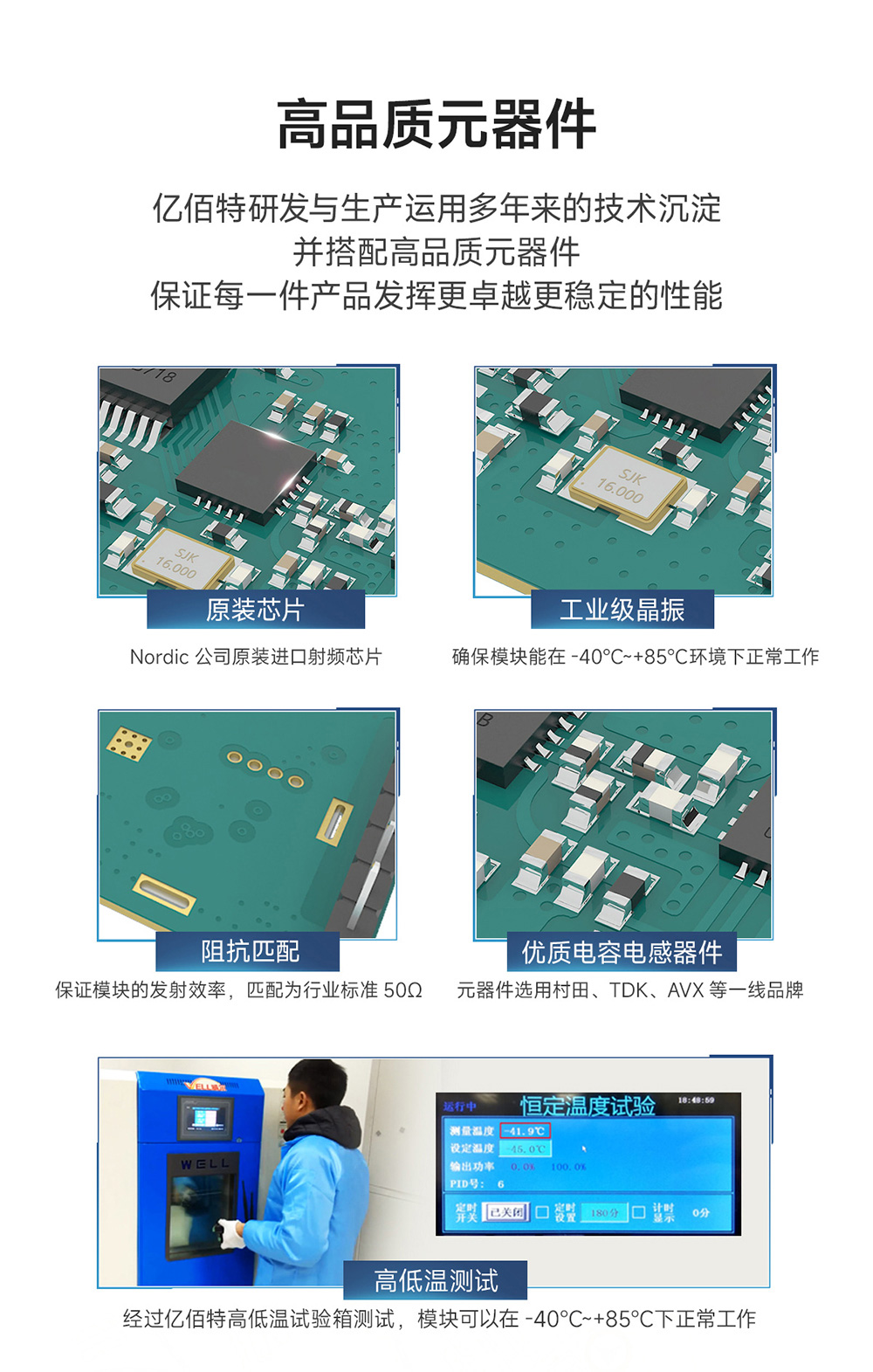

產品簡介：E34-2G4H20SX產品是億佰特研發的無線數傳模塊，工作在2.4～2.518GHz頻段，半雙工，TTL電平輸出，兼容3.3V與5V的IO口電壓，使用串口進行數據收發，降低了無線應用的門檻。無線模塊具有自動跳頻功能，抗干擾能力強，傳輸速率高，延遲小的特點；自動跳頻技術是為了確保通信的秘密性和抗干擾性，與定頻通信相比，跳頻通信比較隱蔽也難以被截獲。跳頻通信也具有良好的抗干擾能力，即使有部分頻點被干擾，仍能在其他未被干擾的頻點上進行正常的通信。

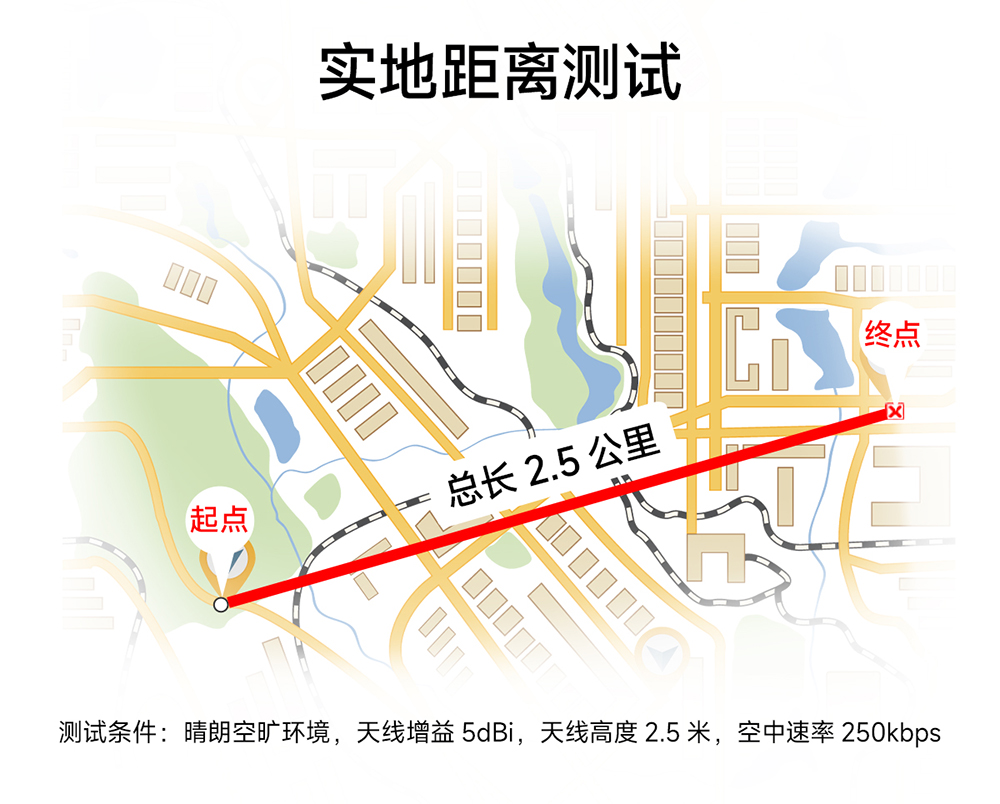

| 射頻參數 | 單位 | 型號 | 備注 |
| 最大發射功率 | dBm | 20.0±0.5 | - |
| 接收靈敏度 | dBm | -101～-103 | 空中速率為 250kbps |
| 參考距離 | m | 2500 | 晴朗空曠環境，天線增益5dBi，天線高度2.5米，空中速率250kbps。 |
| 工作頻段 | MHz | 2400～2518 | 支持 ISM 頻段 |
| 空中速率 | bps | 250k～2M | 空中速率越高，通信距離越短 |
| 阻塞功率 | dBm | 10 | 近距離使用有燒毀風險 |
| 發射長度 | Btye | 27 | 單次發送最大長度 |
| 緩存容量 | Btye | 256 |
| 電氣參數 | 單位 | 型號 | 備注 | |
| 工作電壓 | V | 2.3～5.5 | ≥5V 可保證輸出功率，超過 5.5V存在燒毀模塊的風險。 | |
| 通信電平 | V | 3.3V | 使用 5V TTL 有風險燒毀 | |
| 功耗 | 發射電流 | mA | 110 | 瞬時功耗@30dBm |
| 接收電流 | mA | 21.5 | ||
| 休眠電流 | uA | 75 | 軟件關斷 | |
| 溫度 | 工作溫度 | ℃ | -40～+85 | 工業級設計 |
| 儲存溫度 | ℃ | -40～+85 | 工業級設計 | |
| 硬件參數 | 型號 | 備注 |
| 調制方式 | GFSK | 新一代 LoRa 調制技術 |
| 接口方式 | 1.27mm 郵票孔 | |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片式 | - |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |

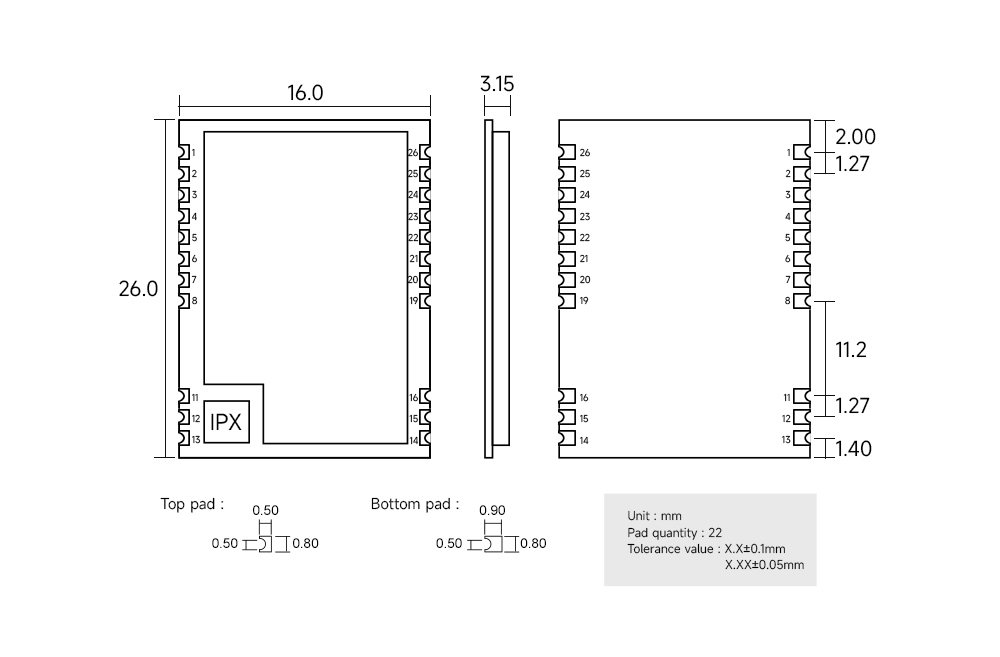

| 尺寸 | 16*26mm | ±0.2mm |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | RESET | 輸入 | 模塊復位引腳，3.3V. |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 4 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 5 | NC | - | 485_EN 控制腳 |
| 6 | NC | - | 燒錄腳 |
| 7 | NC | - | 燒錄腳 |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | - | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 模塊地線 |
| 15 | GND | - | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |

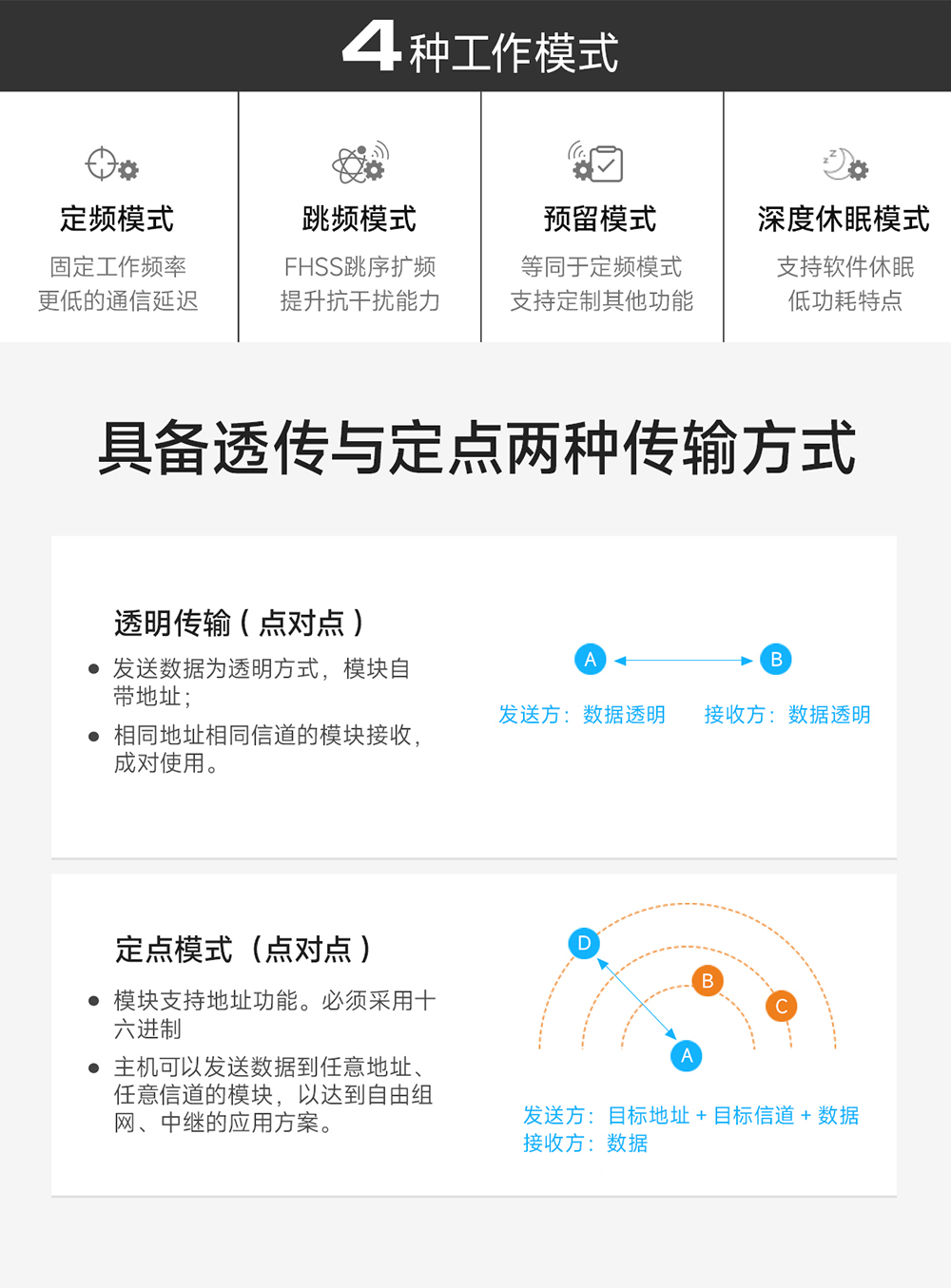

| 20 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸出引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 26 | GND | - | 模塊地線 |
