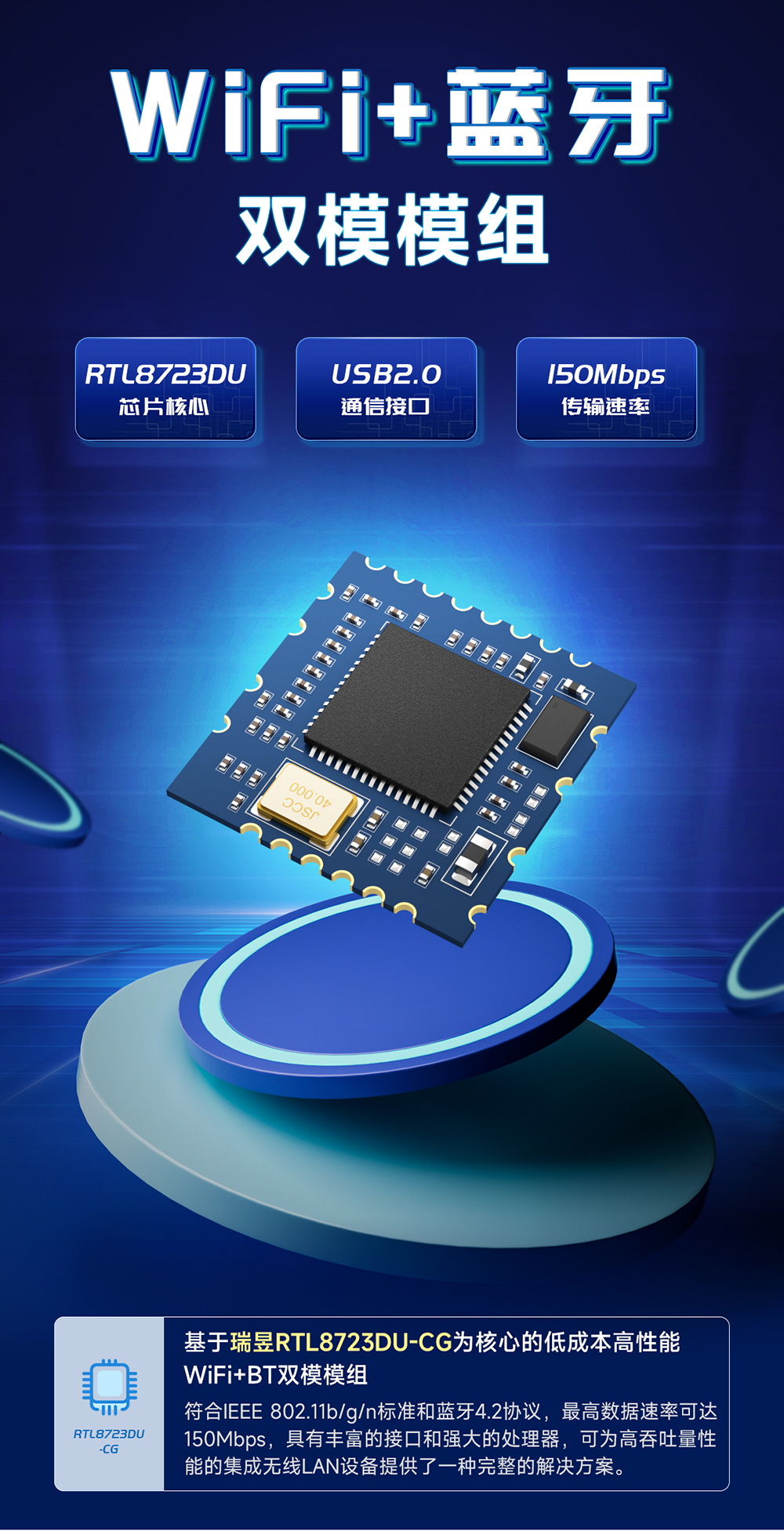

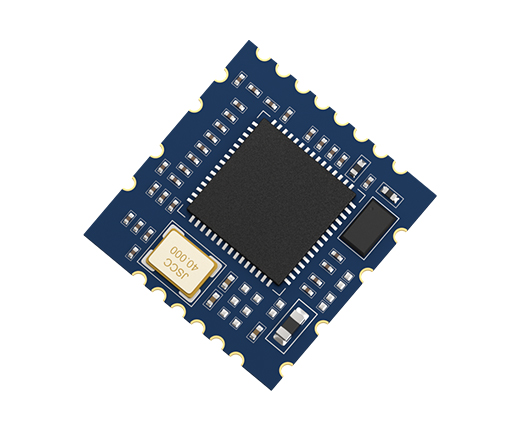

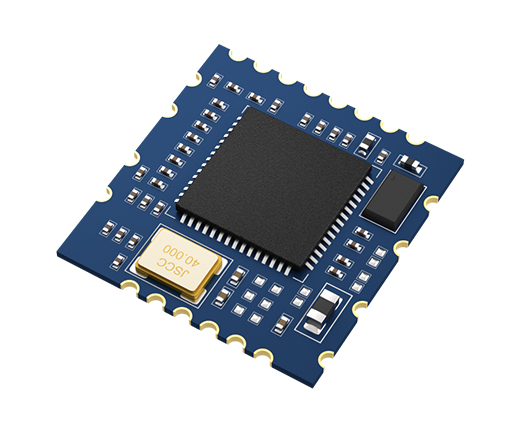

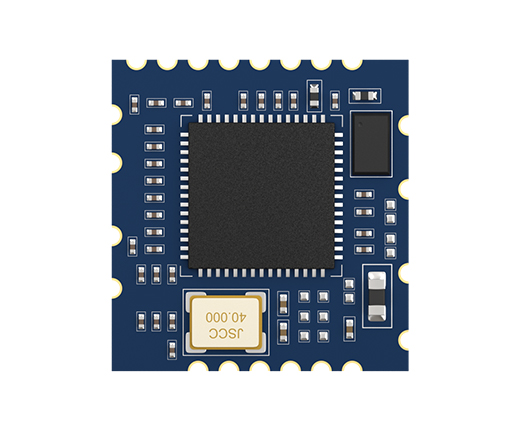

EWM103-WF8723DU 雙模藍牙wifi模組 (1)

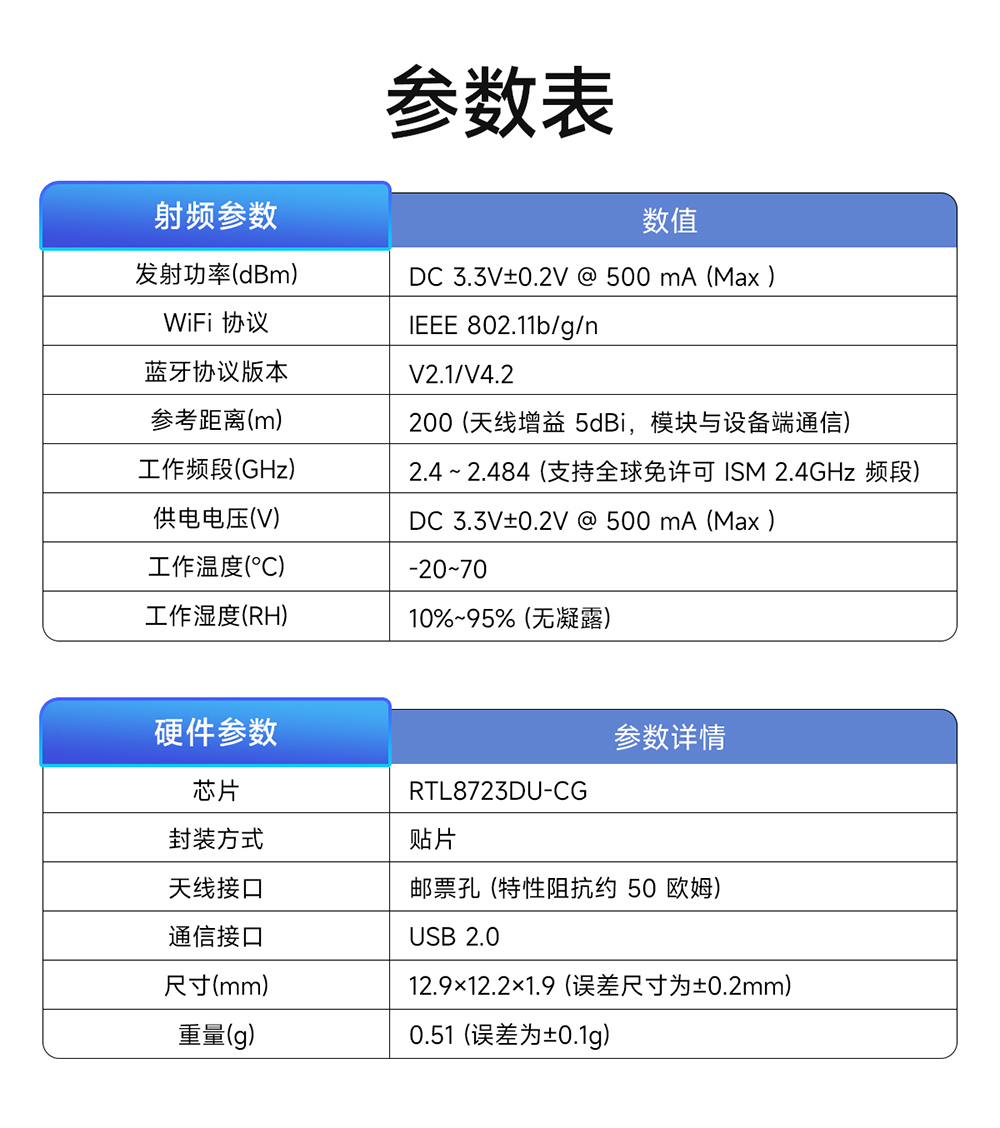

射頻參數	單位	數值	備注
發射功率	dBm	15～17（典型值為 16）
WiFi 協議	-	IEEE 802.11b/g/n
藍牙協議版本	-	V2.1/V4.2
參考距離	m	200	天線增益 5dBi，模塊與設備端通信
工作頻段	GHz	2.4～2.484	支持全球免許可 ISM 2.4GHz 頻段
供電電壓	V	DC 3.3V±0.2V @ 500 mA (Max )
工作溫度	℃	-20~70
工作濕度	RH	10%~95%	無凝露

硬件參數	參數詳情	備注
芯片	RTL8723DU-CG	-
封裝方式	貼片	-
天線接口	郵票孔	特性阻抗約 50 歐姆
通信接口	USB 2.0
尺寸	12.912.21.9mm	誤差尺寸為±0.2mm
重量	0.51g	誤差為±0.1g

推薦使用工作條件

推薦電氣參數		Min	Typ	Max	Units
工作溫度		-20	25	70	℃
外部天線駐波		-	1.7	2	/
供電電壓	VDD33	3.1	3.3	3.5	V

I/O 接口用電規格參數

符號	參數	Min	Typ	Max	單位
VIH	高電平輸入	2	3.3	3.6	V
VIL	低電平輸入	-	0	0.9	V
VOH	高電平輸出	2.97	-	3.3	V
VOL	低電平輸出	0	-	0.33	V

消耗電流

測試條件	VDD33 Current (平均數值)
測試條件	Typ	Max	單位
WLAN Unassociated (Linux Driver)	120	130	mA
2.4G 11b 1Mbps TX @ 17dBm (TX RF test)	320	330	mA
2.4G 11b 11Mbps TX @ 17dBm (TX RF test)	285	300	mA
2.4G HT20 MCS7 RX (RX RF test)	92	96	mA
2.4G HT40 MCS0 TX @ 17dBm (TX RF test)	240	250	mA
2.4G HT40 MCS7 TX @ 14dBm (TX RF test)	180	190	mA
BT BR_1M TX@4dBm	159	186	mA
BT BR_1M RX Active	138	165	mA
備注：使用電氣參數 VDD33=3.3V，工作溫度:25℃

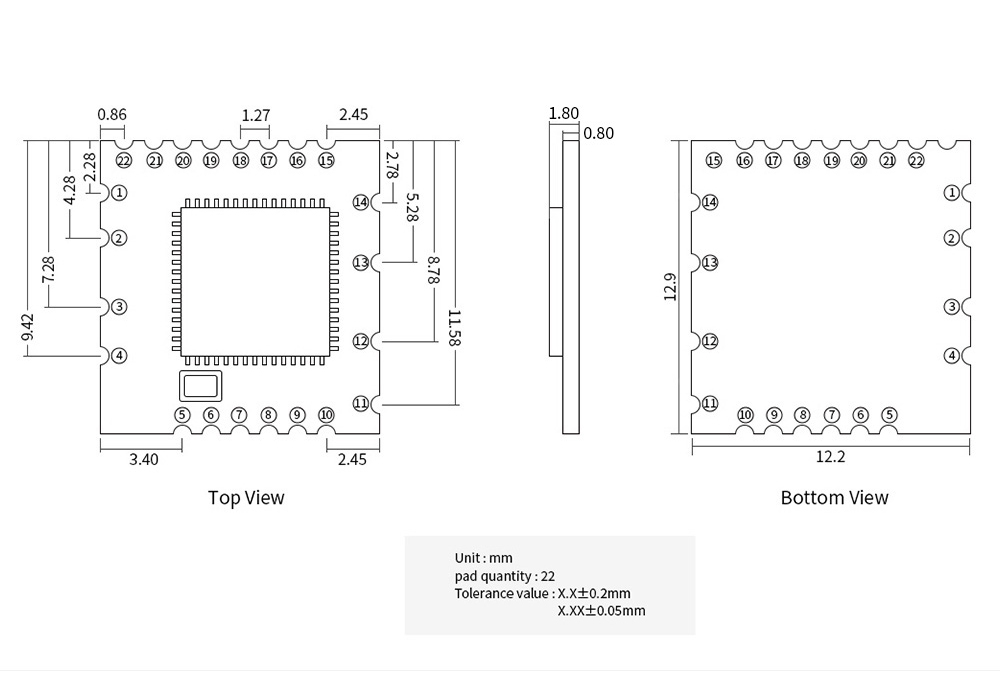

引腳 EWM103-WF8723DU

序號	引腳名稱	引腳類型	引腳功能描述
1	GND	RF	RF 接地
2	WLAN/BT_ANT	RF	用于 WLAN/BT_ANT0 的 RF PAD
3	NC	-	NC（ Reserved RF PAD for WLAN/BT_ANT1）
4	GND	RF	RF 接地
5	BT_PCM_IN	I/O	與 GPIO0 共用，通用輸入/輸出引腳
6	BT_PCM_OUT	I/O	與 GPIO1 共用，通用輸入/輸出引腳
7	BT_PCM_SYNC	I/O	與 GPIO2 共用，通用輸入/輸出引腳
8	BT_PCM_CLK	I/O	與 GPIO2 共用，通用輸入/輸出引腳
9	BT_WAKE_HOST	O	1. 通用輸入/輸出 GPIO14； 2.藍牙設備喚醒主機輸出
10	HOST WAKE BT	I	1.通用輸入/輸出 GPIO13； 2.用主機來喚醒這個藍牙設備的輸入
11	VDD33	P	電源 3.3V
12	USB2.0-DM	A I/O	USB2.0 data-
13	USB2.0-DP	A I/O	USB2.0 data+
14	GND	P	接地
15	NC	-	-
16	WL_D IS#	I	1.該引腳與GPIO9共用，可在WL_D IS#時從外部關閉RTL8723DU WLAN功能拉低。當此引腳失效時，USB接口將被禁用。 2.該引腳還可以支持 WLAN 無線關機功能，主機接口保持連接。 3.內部由 100K 電阻拉高電平。
17	BT_D IS#	I	1.與GPIO11共享，該引腳可以對外連接當“BT_D IS#”狀態為“pull Low”時，關閉RTL8723DU BT功能。 2.該引腳還可以在主機接口保持連接的情況下支持BT Radio-off功能。 3.內部由100K電阻拉高電平。
18	NC	-	-
19	HOST WAKE WL	I	1.通用輸入/輸出 GPIO8 2。主機喚醒 WLAN 輸入
20	WL_WAKE_HOST	O	1.通用輸入/輸出 GPIO6 2.WLAN 喚醒主機輸出 3.內部由 100K 電阻拉高電平。
21	NC	-	-
22	NC	-	-

產品說明書

【用戶手冊】EWM103-WF8723DU_UserManual_CN

開發測試

【封裝文件】EWM103-WF8723DU

億佰特簡介

【企業簡介】

技術應用

> WiFi模塊與ZigBee模塊優缺點對比

> E103-W04串口轉WiFi模塊參數配置及通訊測試教程

> E103-W12系列超低功耗串口WiFi模塊低功耗使用教程

> 基站定位和WiFi定位技術詳解

> WiFi雷達技術原理特點及應用詳解

> 串口轉WiFi模塊工作原理詳解

> WiFi協議詳解及WiFi技術的應用發展

> WiFi協議棧結構與WiFi協議棧技術詳解

> WiFi協議數據傳輸安全性的常見措施

> 集成雙核藍牙WiFi協議和lora模塊的開源類多功能EORA PI開發板詳解

> WiFi模塊為什么需要校準測試？

> 家庭組網應該選擇zigbee模塊、藍牙模塊還是WiFi模塊？

> Wifi，藍牙，Zigbee在物聯網上的應用指南

> TI工業級方案CC3200，一款高水準WiFi模塊，最高支持3Mbps高速連傳

> 天線對無線模塊通信距離的影響

> 通信電平轉換指南

> 通信距離與哪些因素相關

> 主流物聯網通信協議：WIFI，藍牙，ZIGBEE比較

> 大功率無線輸出電臺使用注意事項

> 億佰特E103-W10的三種低功耗模式介紹

> 【教程】E103-W10 TCP與電腦連接方法，無限數據傳輸詳解！

> 【干貨】教你E103-W10串口轉WiFi模塊的無線透傳應用教程

> E103-W01產品WiFi無線模塊快連技術在智能家居中的應用

> 億佰特物聯網無線通信專家：WiFi模塊通話的優勢和缺點

> 億佰特物聯網無線通信專家：WiFi模塊通話的工作原理

> wifi模塊配置：AP模式與SmartConfig模式的區別

> WiFi模塊有什么作用？有哪些工作模式

> 利用WiFi模塊實現智能控制的方法

> 詳細解析WiFi無線模塊的基礎知識

> 4G模塊、wifi模塊工作原理是什么？

> ESP8266芯片WiFi模塊如何聯網？【附AT指令表】

> 透明傳輸-點對點具體應用

產品型號	接口類型	芯片方案	工作頻率 Hz	發射功率 dBm	通信距離 km	通信協議	天線形式	產品尺寸 mm	功能特點
EWM103-WF7621A	USB/SPI/PCIe	MT7621A	2.4G	-	-	-	貼片	50503	嵌入式千兆級路由網關模塊
EWM103-WF8723DU	USB 2.0	RTL8723DU	2.4G	16	0.2	IEEE 802.11b/g/n	郵票孔	12.912.21.9	低成本高性能WiFi+BT藍牙4.2協議雙模模組
E103-RTL8811CU	USB 2.0	RTL8811CU	2.4G +5.8G	16	0.2	IEEE 802.11b/g/n	郵票孔	12121.7	低成本高性能雙頻WiFi模組
E103-RTL8189FTV	SDIO 2.0	RTL8189FTV	2.4G	16	0.2	IEEE 802.11b/g/n	郵票孔	12121.9	低成本高性能WiFi模組
E103-W14X	UART	-	2.4G	18	0.5	802.11b + BLE5.2	IPEX 3代	10*10	支持BLE5.2的低功耗WiFi模塊
E103-W14	UART	-	2.4G	18	0.2	802.11b + BLE5.2	PCB板載天線	14.5*10	低功耗、高性價比的藍牙WiFi模塊
E103-W13	UART	CC3301	2.4G	20	0.3	802.11 a/b/g/n/ax	焊盤	13.3*13.4	支持WiFi 6和低功耗藍牙5.4
E103-W12C-TB	USB	-	-	-	-	-	-	55*38	E103-W12C模塊開發板
E103-W12X	UART	DA16200	2.4G	20	0.5	802.11 b/g/n	IPEX	16132.7	超低功耗、支持多種傳輸協議
E103-W12C	UART	DA16200	2.4G	20	0.3	802.11 b/g/n	陶瓷天線	16132.7	超低功耗支持多種傳輸協議
E103-W02X	UART	CC3200	2.4G	20	0.2	802.11b/g/n	IPX	19*22	超低功耗，透傳
E103-W04-TB	USB	-	-	-	-	-	-	74.5*24.5	E103-W04系列串口轉WiFi模塊測試板
E103-W04B	UART	-	2.4G	20	0.09	802.11b/g/n/ax	PCB板載天線	17*16	串口轉WiFi數傳模塊
E103-W04	UART	-	2.4G	20	0.7	802.11b/g/n/ax	PCB板載天線	19*13	串口轉WiFi數傳模塊
E103-W11	UART	-	2.4G	20	0.3	802.11 b/g/n/ax	IPEX/郵票孔	16*24	支持WiFi 6和低功耗藍牙BLE 5.1
E103-W20	UART	MT7688AN/MT7628AN	-	20~24	0.2	802.11b/g/n	IPX	34.118.72.77	超強數據處理能力
E103-W03	UART	CC3220R	2.4G	18	0.18	802.11 b/g/n	PCB/IPX	19 * 27	支持串口AT指令集
E103-W08A	UART	-	2.4G	12	-	802.11b	-	22*13	WIFI 轉串口模塊
E103-W08B	UART	-	2.4G	12	-	802.11b	-	16*13	WIFI 轉串口模塊
E103-W07	UART	-	2.4G	20	-	802.11b/g/n	PCB/IPEX	18*31	WIFI MESH自組網模塊
E103-W10	UART	ESP8285N08	2.4G	20	0.25	802.11 b/g/n	IPEX	15*12.3	串口轉Wi-Fi模塊
E103-W06	UART	CC3235S	2.4G/ 5G	18	-	802.11 a/b/g/n	-	20.5*17.5	雙頻 WIFI 模塊
E103-W06-TB	USB	-	-	-	-	-	-	62*31	E103-W06模塊測試板
E103-W05C	UART I/O	W600	2.4G	20	0.15	802.11b/g/n	板載PCB	24162.5	開機透傳，串口透明傳輸
E103-W05B	UART I/O	W600	2.4G	20	0.4	802.11b/g/n	IPEX	17162.5	開機透傳，串口AT指令配置
E103-W05	UART I/O	W600	2.4G	20	0.12	802.11b/g/n	PCB	19132.5	小體積，高性價比
E103-W01-IPX	UART I/O	ESP8266EX	2.4G	20	0.1	802.11b/g/n	陶瓷/IPX	16 * 24	支持AirKiss，開機透傳
E103-W02DTU	RS232/RS485	CC3200	2.4G	0.1W	0.3	802.11 b/g/n	SMA-K	826225	串口數據?WiFi數據傳輸
E103-W02	UART I/O	CC3200	2.4G	20	0.15	802.11b/g/n	PCB/IPX	19*27	超低功耗，3M高速連傳
E103-W01	UART I/O	ESP8266EX	2.4G	20	0.1	802.11b/g/n	PCB	16 * 24	開機透傳，支持AirKiss

EWM103-WF7621A

產品型號：EWM103-WF7621A

接口類型 :USB/SPI/PCIe
芯片方案 :MT7621A
工作頻率 Hz :2.4G
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :貼片
產品尺寸 mm :50*50*3
功能特點:嵌入式千兆級路由網關模塊

PDF ：

購買：
EWM103-WF8723DU

產品型號：EWM103-WF8723DU

接口類型 :USB 2.0
芯片方案 :RTL8723DU
工作頻率 Hz :2.4G
發射功率 dBm :16
通信距離 km :0.2
通信協議 :IEEE 802.11b/g/n
天線形式 :郵票孔
產品尺寸 mm :12.9*12.2*1.9
功能特點:低成本高性能WiFi+BT藍牙4.2協議雙模模組

PDF ：

購買：
E103-RTL8811CU

產品型號：E103-RTL8811CU

接口類型 :USB 2.0
芯片方案 :RTL8811CU
工作頻率 Hz :2.4G +5.8G
發射功率 dBm :16
通信距離 km :0.2
通信協議 :IEEE 802.11b/g/n
天線形式 :郵票孔
產品尺寸 mm :12*12*1.7
功能特點:低成本高性能雙頻WiFi模組

PDF ：

購買：
E103-RTL8189FTV

產品型號：E103-RTL8189FTV

接口類型 :SDIO 2.0
芯片方案 :RTL8189FTV
工作頻率 Hz :2.4G
發射功率 dBm :16
通信距離 km :0.2
通信協議 :IEEE 802.11b/g/n
天線形式 :郵票孔
產品尺寸 mm :12*12*1.9
功能特點:低成本高性能WiFi模組

PDF ：

購買：
E103-W14X

產品型號：E103-W14X

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :18
通信距離 km :0.5
通信協議 :802.11b + BLE5.2
天線形式 :IPEX 3代
產品尺寸 mm :10*10
功能特點:支持BLE5.2的低功耗WiFi模塊

PDF ：

購買：
E103-W14

產品型號：E103-W14

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :18
通信距離 km :0.2
通信協議 :802.11b + BLE5.2
天線形式 :PCB板載天線
產品尺寸 mm :14.5*10
功能特點:低功耗、高性價比的藍牙WiFi模塊

PDF ：

購買：
E103-W13

產品型號：E103-W13

接口類型 :UART
芯片方案 :CC3301
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.3
通信協議 :802.11 a/b/g/n/ax
天線形式 :焊盤
產品尺寸 mm :13.3*13.4
功能特點:支持WiFi 6和低功耗藍牙5.4

PDF ：

購買：
E103-W12C-TB

產品型號：E103-W12C-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :55*38
功能特點:E103-W12C模塊開發板

PDF ：

購買：
E103-W12X

產品型號：E103-W12X

接口類型 :UART
芯片方案 :DA16200
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :802.11 b/g/n
天線形式 :IPEX
產品尺寸 mm :16*13*2.7
功能特點:超低功耗、支持多種傳輸協議

PDF ：

購買：
E103-W12C

產品型號：E103-W12C

接口類型 :UART
芯片方案 :DA16200
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.3
通信協議 :802.11 b/g/n
天線形式 :陶瓷天線
產品尺寸 mm :16*13*2.7
功能特點:超低功耗支持多種傳輸協議

PDF ：

購買：
E103-W02X

產品型號：E103-W02X

接口類型 :UART
芯片方案 :CC3200
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2
通信協議 :802.11b/g/n
天線形式 :IPX
產品尺寸 mm :19*22
功能特點:超低功耗，透傳

PDF ：

購買：
E103-W04-TB

產品型號：E103-W04-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :74.5*24.5
功能特點:E103-W04系列串口轉WiFi模塊測試板

PDF ：

購買：
E103-W04B

產品型號：E103-W04B

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.09
通信協議 :802.11b/g/n/ax
天線形式 :PCB板載天線
產品尺寸 mm :17*16
功能特點:串口轉WiFi數傳模塊

PDF ：

購買：
E103-W04

產品型號：E103-W04

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.7
通信協議 :802.11b/g/n/ax
天線形式 :PCB板載天線
產品尺寸 mm :19*13
功能特點:串口轉WiFi數傳模塊

PDF ：

購買：
E103-W11

產品型號：E103-W11

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.3
通信協議 :802.11 b/g/n/ax
天線形式 :IPEX/郵票孔
產品尺寸 mm :16*24
功能特點:支持WiFi 6和低功耗藍牙BLE 5.1

PDF ：

購買：
E103-W20

產品型號：E103-W20

接口類型 :UART
芯片方案 :MT7688AN/MT7628AN
工作頻率 Hz :-
發射功率 dBm :20~24
通信距離 km :0.2
通信協議 :802.11b/g/n
天線形式 :IPX
產品尺寸 mm :34.1*18.7*2.77
功能特點:超強數據處理能力

PDF ：

購買：
E103-W03

產品型號：E103-W03

接口類型 :UART
芯片方案 :CC3220R
工作頻率 Hz :2.4G
發射功率 dBm :18
通信距離 km :0.18
通信協議 :802.11 b/g/n
天線形式 :PCB/IPX
產品尺寸 mm :19 * 27
功能特點:支持串口AT指令集

PDF ：

購買：
E103-W08A

產品型號：E103-W08A

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :12
通信距離 km :-
通信協議 :802.11b
天線形式 :-
產品尺寸 mm :22*13
功能特點:WIFI 轉串口模塊

PDF ：

購買：
E103-W08B

產品型號：E103-W08B

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :12
通信距離 km :-
通信協議 :802.11b
天線形式 :-
產品尺寸 mm :16*13
功能特點:WIFI 轉串口模塊

PDF ：

購買：
E103-W07

產品型號：E103-W07

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :-
通信協議 :802.11b/g/n
天線形式 :PCB/IPEX
產品尺寸 mm :18*31
功能特點:WIFI MESH自組網模塊

PDF ：

購買：
E103-W10

產品型號：E103-W10

接口類型 :UART
芯片方案 :ESP8285N08
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.25
通信協議 :802.11 b/g/n
天線形式 :IPEX
產品尺寸 mm :15*12.3
功能特點:串口轉Wi-Fi模塊

PDF ：

購買：
E103-W06

產品型號：E103-W06

接口類型 :UART
芯片方案 :CC3235S
工作頻率 Hz :2.4G/ 5G
發射功率 dBm :18
通信距離 km :-
通信協議 :802.11 a/b/g/n
天線形式 :-
產品尺寸 mm :20.5*17.5
功能特點:雙頻 WIFI 模塊

PDF ：

購買：
E103-W06-TB

產品型號：E103-W06-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :62*31
功能特點:E103-W06模塊測試板

PDF ：

購買：
E103-W05C

產品型號：E103-W05C

接口類型 :UART I/O
芯片方案 :W600
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.15
通信協議 :802.11b/g/n
天線形式 :板載PCB
產品尺寸 mm :24*16*2.5
功能特點:開機透傳，串口透明傳輸

PDF ：

購買：
E103-W05B

產品型號：E103-W05B

接口類型 :UART I/O
芯片方案 :W600
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.4
通信協議 :802.11b/g/n
天線形式 :IPEX
產品尺寸 mm :17*16*2.5
功能特點:開機透傳，串口AT指令配置

PDF ：

購買：
E103-W05

產品型號：E103-W05

接口類型 :UART I/O
芯片方案 :W600
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.12
通信協議 :802.11b/g/n
天線形式 :PCB
產品尺寸 mm :19*13*2.5
功能特點:小體積，高性價比

PDF ：

購買：
E103-W01-IPX

產品型號：E103-W01-IPX

接口類型 :UART I/O
芯片方案 :ESP8266EX
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.1
通信協議 :802.11b/g/n
天線形式 :陶瓷/IPX
產品尺寸 mm :16 * 24
功能特點:支持AirKiss，開機透傳

PDF ：

購買：
E103-W02DTU

產品型號：E103-W02DTU

接口類型 :RS232/RS485
芯片方案 :CC3200
工作頻率 Hz :2.4G
發射功率 dBm :0.1W
通信距離 km :0.3
通信協議 :802.11 b/g/n
天線形式 :SMA-K
產品尺寸 mm :82*62*25
功能特點:串口數據?WiFi數據傳輸

PDF ：

購買：
E103-W02

產品型號：E103-W02

接口類型 :UART I/O
芯片方案 :CC3200
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.15
通信協議 :802.11b/g/n
天線形式 :PCB/IPX
產品尺寸 mm :19*27
功能特點:超低功耗，3M高速連傳

PDF ：

購買：
E103-W01

產品型號：E103-W01

接口類型 :UART I/O
芯片方案 :ESP8266EX
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.1
通信協議 :802.11b/g/n
天線形式 :PCB
產品尺寸 mm :16 * 24
功能特點:開機透傳，支持AirKiss

PDF ：

購買：

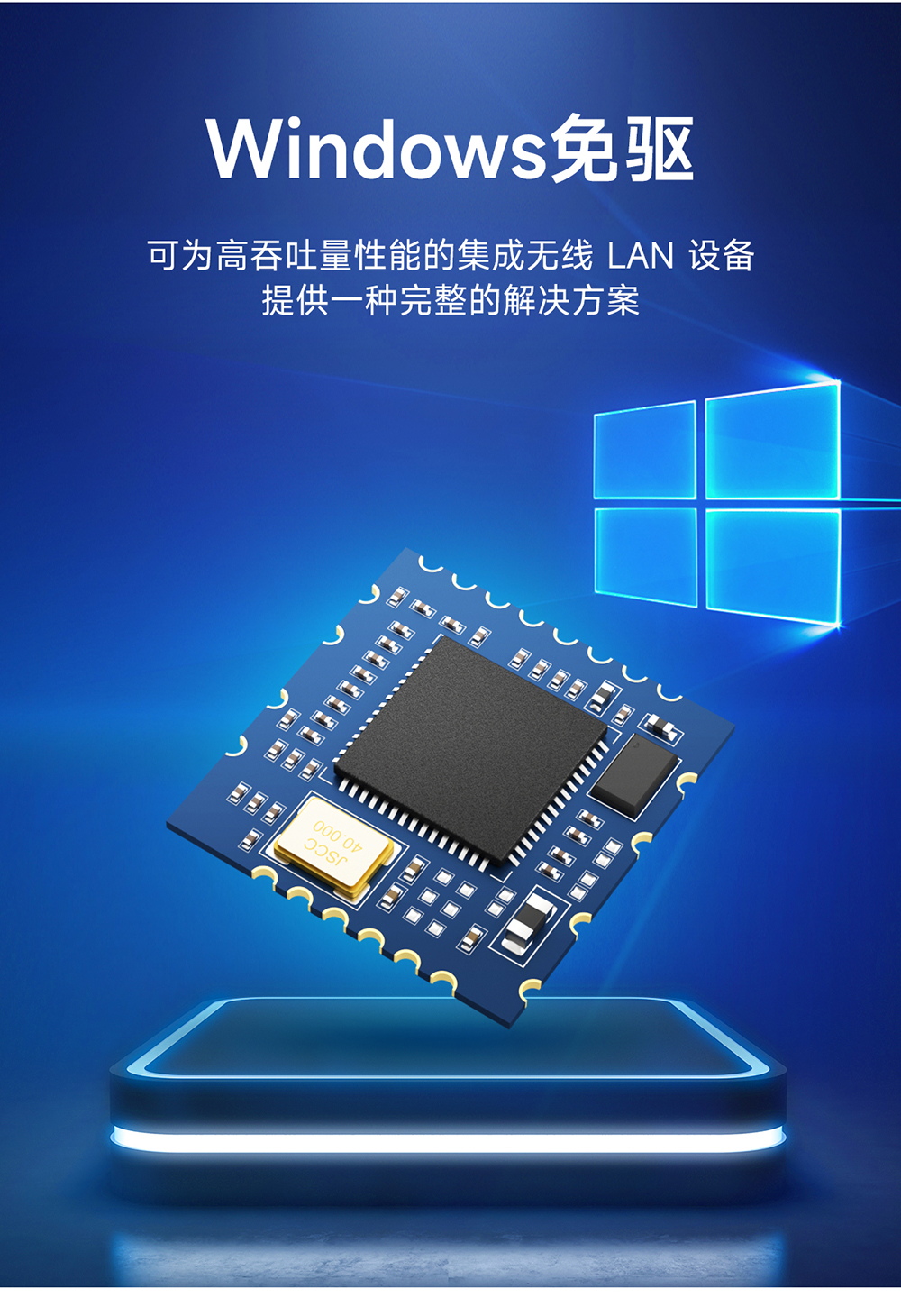

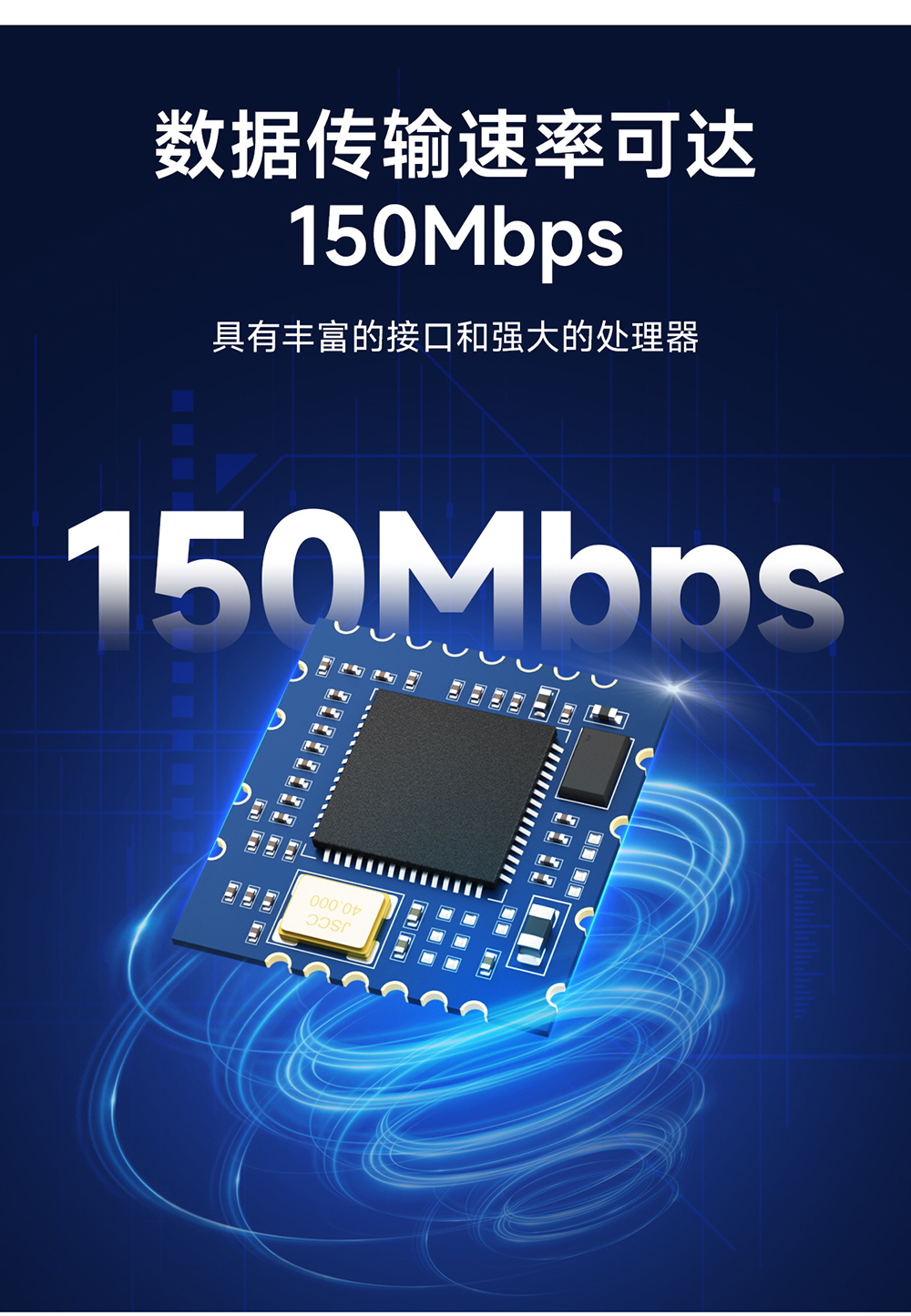

EWM103-WF8723DU 雙模wifi模組
