當前位置： 首頁 >產品中心 >Wi-Fi模塊>其他WiFi類型>EWM103-WF7621A

EWM103-WF7621A 千兆級路由網關模塊

芯片方案：MT7621A

工作頻率：2.4GHz

工作電壓：3.3V

產品尺寸：50*50*3mm

產品重量：11.1g±0.2g

產品簡介：EWM103-WF7621A無線路由模塊是成都億佰特以聯發科MT7621A芯片為核心而研發的千兆路由網關模塊。該WiFi路由模塊集成了雙核 MIPS-1004Kc(880MHz)， HNAT/HQoS/Samba/VPN加速器和5端口GbE交換機，支持OpenWrt操作系統及自定義開發，具有豐富的接口和強大的處理器，WiFi模塊可以廣泛的應用于智能設備或云服務應用等，并可以自由進行二次開發。

E103-W06 雙頻WiFi數傳模塊引流圖
E103-W07 WiFi mesh自組網模塊引流圖
E103-W11 wifi6模塊引流圖

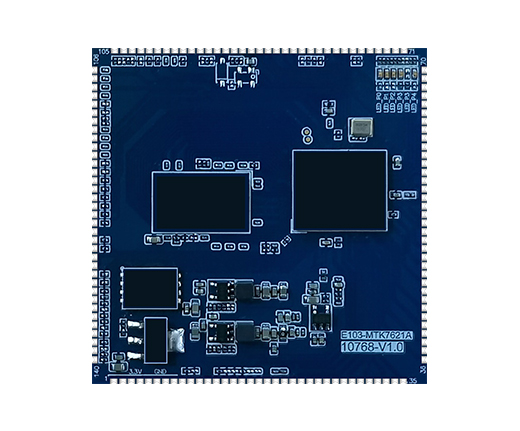

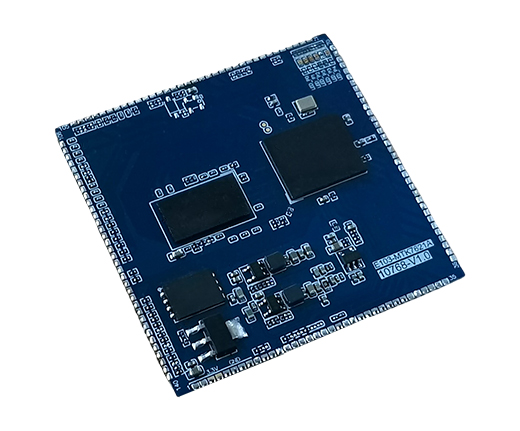

EWM103-WF7621A 千兆級路由網關模塊 (1)
EWM103-WF7621A 千兆級路由網關模塊 (2)
EWM103-WF7621A 千兆級路由網關模塊 (3)
EWM103-WF7621A 千兆級路由網關模塊 (4)
EWM103-WF7621A 千兆級路由網關模塊 (5)
EWM103-WF7621A 千兆級路由網關模塊 (6)
EWM103-WF7621A 千兆級路由網關模塊 (7)

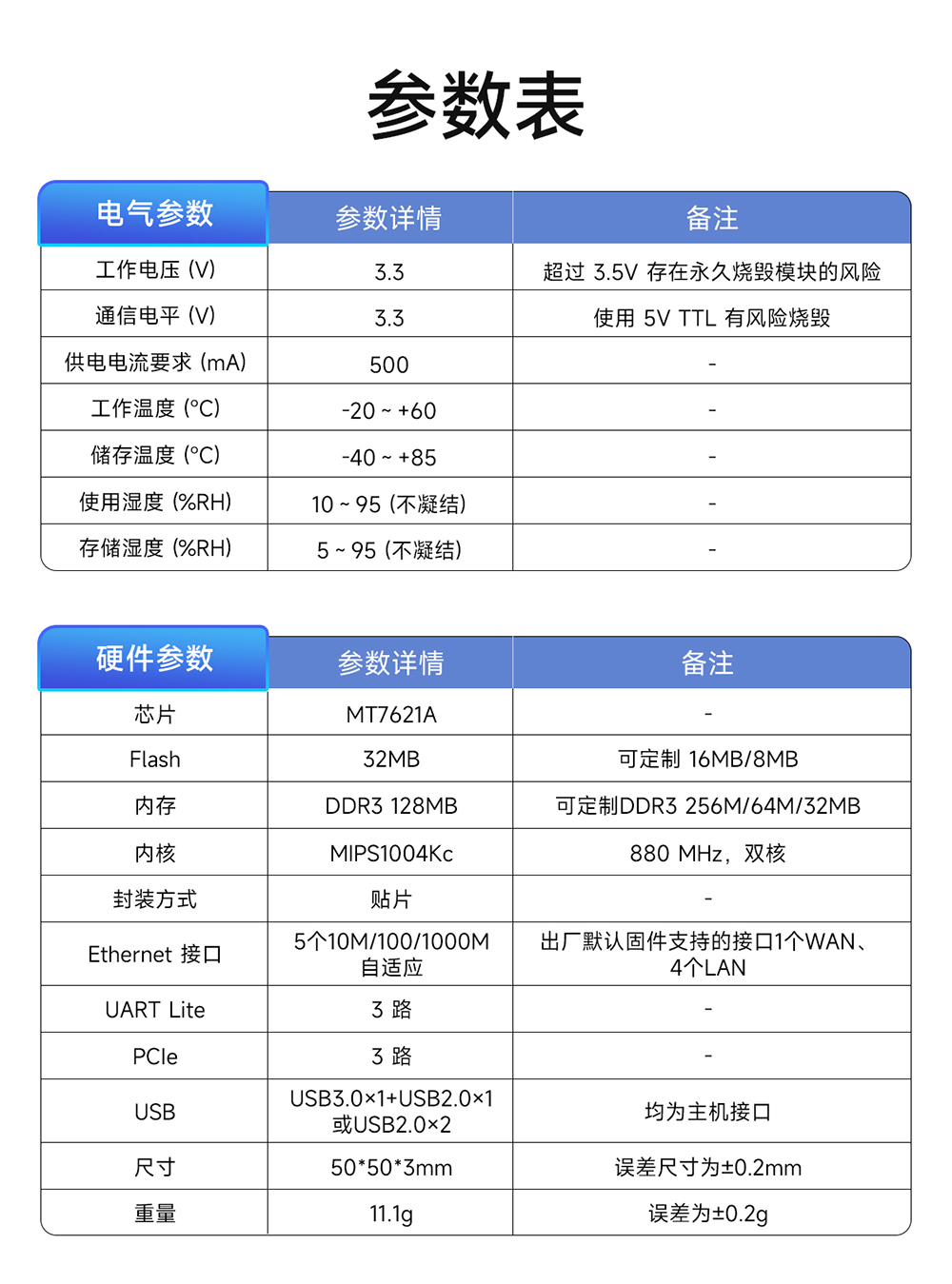

電氣參數單位參數詳情備注
工作電壓V3.3V超過 3.5V 存在永久燒毀模塊的風險
通信電平V3.3使用 5V  TTL  有風險燒毀
供電電流要求mA500-
溫度工作溫度℃-20～+60-
儲存溫度-40～+85-
濕度使用%RH10～95（不凝結）-
存儲5～95（不凝結）-


硬件參數型號備注
芯片MT7621A-
Flash32MB可定制 16MB/8MB
內存DDR3 128MB可定制 DDR3 256M/64M/32MB
內核MIPS1004Kc880 MHz，雙核
封裝方式貼片-
Ethernet 接口5 個 10M/100/1000M 自適應出廠默認固件支持的接口1個WAN、4個LAN。
UART Lite3 路-
PCIe3 路-
USBUSB3.0×1+USB2.0×1 或 USB2.0×2均為主機接口
尺寸50*50*3m誤差尺寸為士0.2mm
重量11. 1g誤差為士0.2g

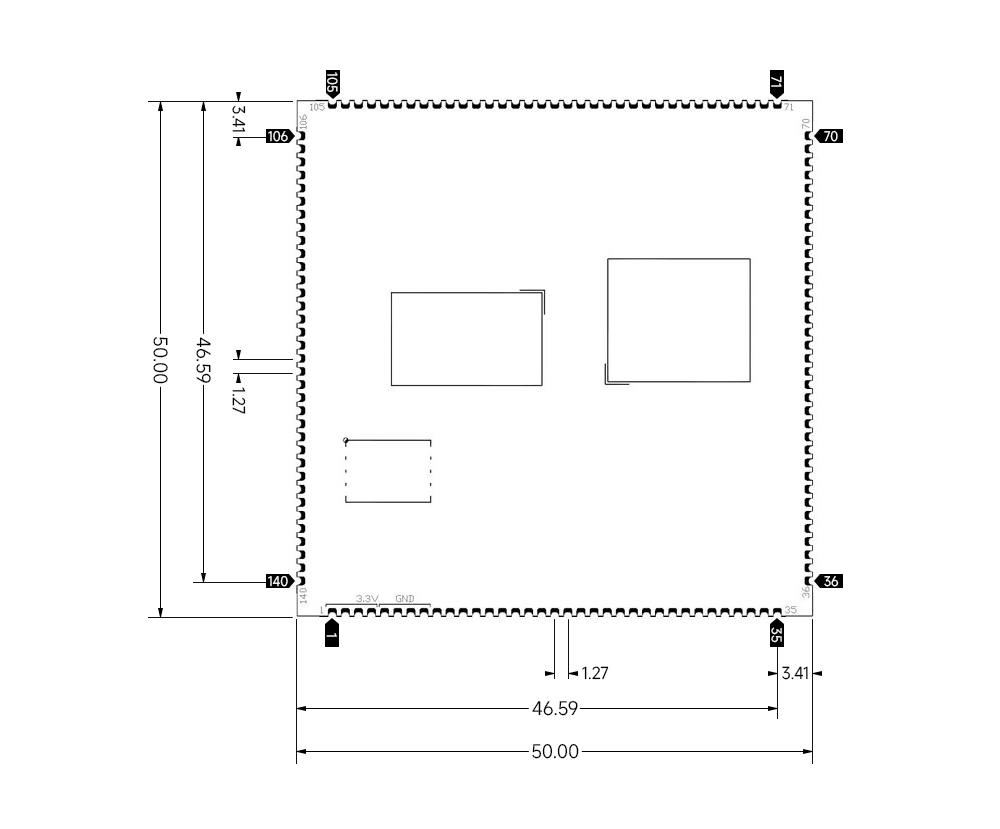

尺寸封面 EWM103-WF7621A


序號引腳名稱引腳功能描述默認具備功能
13.3VD電源-
23.3VD電源-
33.3VD電源-
43.3VD電源-
5GND地-
6GND地-
7GND地-
8GND地-
9CTS3_NUART  Clear  To  Send-
10TXD2UART  TX  Data-
11RXD2UART  RX  Data-
12TXD3UART  TX  Data-
13RXD3UART  RX  Data-
14RTS2_NUART  Request  To  Send-
15CTS2_NUART  Clear  To  Send-
16RTS3_NUART  Request  To  Send-
17USB_DP_1PUSB  Port1  data  pin  Data+  (USB2.0)-
18USB_DM_1PUSB  Port1  data  pin  Data-  (USB2.0)-
19GND地-
20SSUSB_TXPUSB  Port0  SS  data  pin  TX+  (USB3.0)-
21SSUSB_TXNUSB  Port0  SS  data  pin  TX-  (USB3.0)-
22SSUSB_RXPUSB  Port0  SS  data  pin  RX+  (USB3.0)-
23SSUSB_RXNUSB  Port0  SS  data  pin  RX+-(USB3.0)-
24GND地-
25USB_DP_P0SB  Port0  HS/FS/LS  data  pin  Data+  (USB3.0)-
26USB_DM_P0USB  Port0  HS/FS/LS  data  pin  Data-  (USB3.0)-
27GND地-
28ESW_TXVP_A_P0Port  #0  MDI  Transceivers-
29ESW_TXVN_A_P0Port  #0  MDI  Transceivers-
30ESW_TXVP_B_P0Port  #0  MDI  Transceivers-
31ESW_TXVN_B_P0Port  #0  MDI  Transceivers-
32ESW_TXVP_C_P0Port  #0  MDI  Transceivers-
33ESW_TXVN_C_P0Port  #0  MDI  Transceivers-
34ESW_TXVP_D_P0Port  #0  MDI  Transceivers-
35ESW_TXVN_D_P0Port  #0  MDI  Transceivers-
36ESW_TXVP_A_P1Port  #1  MDI  Transceivers-
37ESW_TXVN_A_P1Port  #1  MDI  Transceivers-
38ESW_TXVP_B_P1Port  #1  MDI  Transceivers-
39ESW_TXVN_B_P1Port  #1  MDI  Transceivers-
40ESW_TXVP_C_P1Port  #1  MDI  Transceivers-
41ESW_TXVN_C_P1Port  #1  MDI  Transceivers-
42ESW_TXVP_D_P1Port  #1  MDI  Transceivers-
43ESW_TXVN_D_P1Port  #1  MDI  Transceivers-
44GND地-
45ESW_TXVP_A_P2Port  #2  MDI  Transceivers-
46ESW_TXVN_A_P2Port  #2  MDI  Transceivers-
47ESW_TXVP_B_P2Port  #2  MDI  Transceivers-
48ESW_TXVN_B_P2Port  #2  MDI  Transceivers-
49ESW_TXVP_C_P2Port  #2  MDI  Transceivers-
50ESW_TXVN_C_P2Port  #2  MDI  Transceivers-
51ESW_TXVP_D_P2Port  #2  MDI  Transceivers-
52ESW_TXVN_D_P2Port  #2  MDI  Transceivers-
53GND地-
54ESW_TXVP_A_P3Port  #3  MDI  Transceivers-
55ESW_TXVN_A_P3Port  #3  MDI  Transceivers-
56ESW_TXVP_B_P3Port  #3  MDI  Transceivers-
57ESW_TXVN_B_P3Port  #3  MDI  Transceivers-
58ESW_TXVP_C_P3Port  #3  MDI  Transceivers-
59ESW_TXVN_C_P3Port  #3  MDI  Transceivers-
60ESW_TXVP_D_P3Port  #3  MDI  Transceivers-
61ESW_TXVN_D_P3Port  #3  MDI  Transceivers-
62GND地-
63ESW_TXVP_A_P4Port  #4  MDI  Transceivers-
64ESW_TXVN_A_P4Port  #4  MDI  Transceivers-
65ESW_TXVP_B_P4Port  #4  MDI  Transceivers-
66ESW_TXVN_B_P4Port  #4  MDI  Transceivers-
67ESW_TXVP_C_P4Port  #4  MDI  Transceivers-
68ESW_TXVN_C_P4Port  #4  MDI  Transceivers-
69ESW_TXVP_D_P4Port  #4  MDI  Transceivers-
70ESW_TXVN_D_P4Port  #4  MDI  Transceivers-
71ESW_P4_LED_0Port  #4  PHY  LED  indicators-
72ESW_P3_LED_0Port  #3  PHY  LED  indicators-
73ESW_P2_LED_0Port  #2  PHY  LED  indicators-
74ESW_P1_LED_0Port  #1PHY  LED  indicators-
75ESW_P0_LED_0Port  #0  PHY  LED  indicators-
76ESW_DTESTDigital  test-
77GE2_TXD3RGMII2  Tx  Data  bit  #0-
78GE2_TXD2RGMII2  Tx  Data  bit  #2-
79GE2_TXD1RGMII2  Tx  Data  bit  #1-
80GE2_TXD0RGMII2  Tx  Data  bit  #0-
81ESW_DBG_B--
82MDIOPHY 數據管理注意：當 RGMII/MII 連接到外部PHY時，此引腳是MDIO。否則就是NC。
83MDCPHY 時鐘管理注意：當 RGMII/MII 連接到外部PHY時，此引腳是MDC。否則就是NC。
84GE2_TXENRGMII2  Tx  Data  Valid-
85GE2_TXCLKRGMII2  Tx  Clock-
86GE2_RXD3RGMII2  Rx  Data  bit  #3-
87GE2_RXD2RGMII2  Rx  Data  bit  #2-
88GE2_RXD1RGMII2  Rx  Data  bit  #1-
89GE2_RXD0RGMII2  Rx  Data  bit  #0-
90GE2_RXDVRGMII2  Rx  Data  Valid-
91GE2_RXCLKRGMII2  Rx  Clock-
92GND地-
93RXD1UART  TX  Data-
94TXD1UART  RX  Data-
95PORST_N上電復位-
96I2C_SCLKI2C  Clock-
97I2C_SDI2C  Data-
98PCIE_TXN2PCIE2_TX--
99PCIE_TXP2PCIE2_TX+-
100PCIE_RXN2PCIE2_RX--
101PCIE_RXP2PCIE2_RX+-
102PCIE_CKN2PCIE2_CLK--
103PCIE_CKP2PCIE2_CLK+-
104GPIO0--
105PERST_NPCIE-
106PCIE_TXP1PCIE1_TX+-
107PCIE_TXN1PCIE1_TX--
108PCIE_RXP1PCIE1_RX+-
109PCIE_RXN1PCIE1_RX--
110PCIE_CKN1PCIE1_CLK--
111PCIE_CKP1PCIE1_CLK+-
112WDT_RST_NNC-
113PCIE_RXP0PCIE0_RX+-
114PCIE_RXN0PCIE0_RX--
115PCIE_TXN0PCIE0_TX--
116PCIE_TXP0PCIE0_TX+-
117PCIE_CKP0PCIE0_CLK+-
118PCIE_CKN0PCIE0_CLK--
119GND地-
120JTMSJTAG  Mode  Select-
121JTDOJTAG  Data  Output-
122JTDIJTAG  Data  Input-
123JTRST_NJTAG  Target  Reset-
124JTCLKJTAG  Clock-
125GND地-
126ND_D7NAND  Flash  Data7-
127ND_D6NAND  Flash  Data6-
128ND_D5NAND  Flash  Data5-
129ND_D4NAND  Flash  Data4-
130ND_D3NAND  Flash  Data3-
131ND_D2NAND  Flash  Data2-
132ND_D1NAND  Flash  Data1-
133ND_D0NAND  Flash  Data0-
134ND_RB_NNAND  Flash  Ready/Busy-
135ND_RE_NNAND  Flash  Read  Enable-
136ND_CS_NNAND  Flash  Chip  Select-
137ND_CLENAND  Flash  Command  Latch  Enable-
138ND_ALENAND  Flash  ALE  Latch  Enable-
139ND_WE_NNAND  Flash  Write  Enable-
140ND_WPNAND  Flash  Write  Protect-
