當前位置： 首頁 >產品中心 >4G/NB-IoT/GPS>GPS 模塊>E108-GN02D

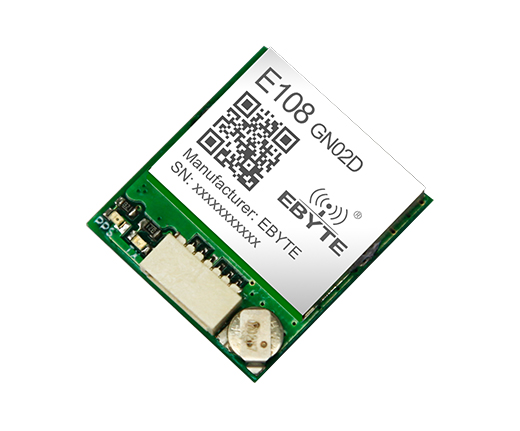

E108-GN02D GPS/北斗多模衛星定位導航模塊

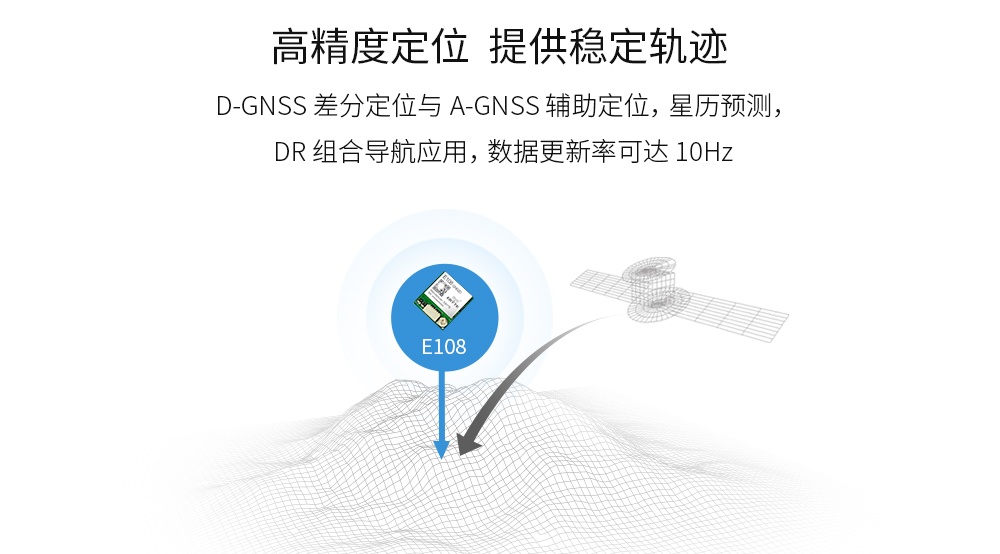

通信協議：支持NMEA0183 V4.1及以前版本，最大固定更新頻率可達10Hz

認證：Pending

封裝接口：6P 接線座子，間距 1.0mm

產品尺寸：20*22mm

產品重量：5.5±0.1g

產品簡介：E108-GN02D是一款高集成度、低功耗、低成本的多模衛星定位導航模塊，體積小、功耗低，可用于車載導航、智能穿戴、無人機飛控等GNSS定位的應用中。提供了硬件接口，支持UART通信和低功耗模式。支持BDS/GPS/GLONASS等衛星定位。

EA01系列NB-iot無線模塊

E108-GN02D
E108系列導航系統模塊


E108-GN02D_04
1000-01

E108-GN02D_06
E108-GN02D_07
E108-GN02D_08
2021125142741760
1000_GN02D
1000.01
E108-GN02D_12

類別描述
通信協議
支持 NMEA0183 V4.1 及以前版本， 最大固定更新頻率可達 10Hz

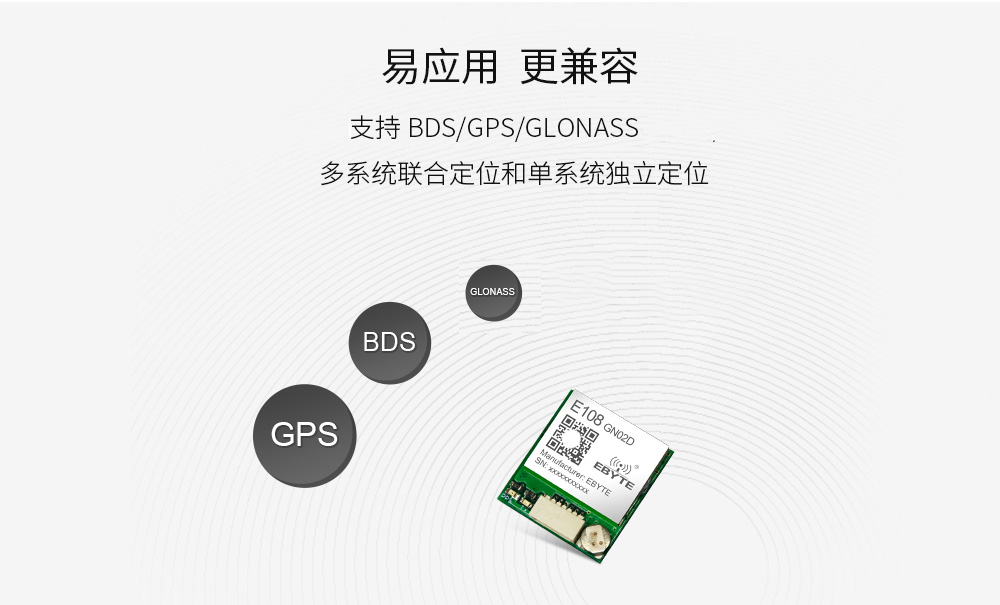

支持的定位系統BDS/GPS/GLONASS

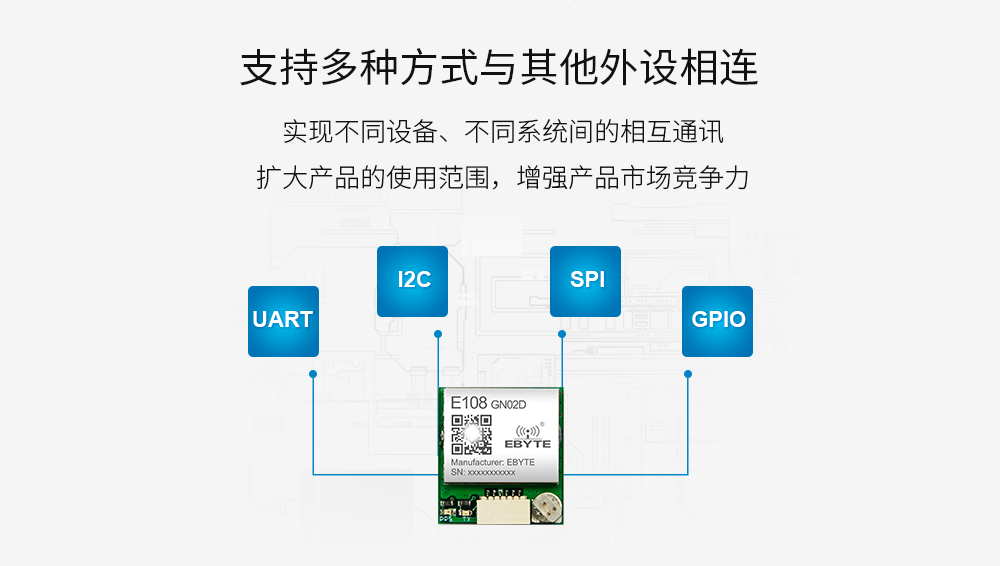

支持外設接口UART（TXD/RXD）
低功耗支持
周期性低功耗支持
直接低功耗支持
參數設置軟件支持
認證Pending
模塊尺寸22*20*5.8mm(L*W*H)
封裝接口6P 接線座子，間距 1.0mm
電源VCC（3-5.5V）


串口描述
通信電平2.8V—3.3V（2.8V）
波特率9600~921600，默認 9600
數據位8bit
停止位1


E108-GN02D_11

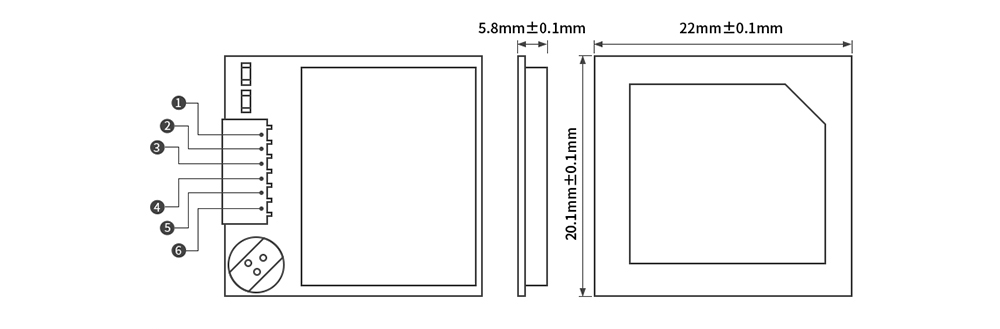

引腳序號
引腳名稱引腳描述

1

CE

電源使能端，可拉低進入低功耗模式（默認為高）

2

1PPS

1PPS 輸出，用戶可通過命令設置頻率，持續時間等

3

GND

模塊電源地線

4

TXD

UART 輸出（2.8V 電平）

5

RXD

UART 輸入（2.8V 電平）

6

VCC

模塊電源（3V—5.5V）
