| 序號 | 參數名稱 | 參數值 |
| 1 | 供電電壓 | 5V~36V DC |
| 2 | 串口規格 | 標準 RS-485 接口 |
| 3 | 波特率范圍 | 1200-115200bps |
| 4 | 通訊協議 | Modbus RTU |
| 5 | 支持的定位系統 | BDS/GPS/GLONASS/GALILEO/QZSS/SBAS |
| 6 | 用戶配置 | 通過 Modbus RTU 修改寄存器，重啟生效 |
| 7 | 天線接口 | SMA（外螺紋內孔） |
| 8 | 尺寸大小 | 96.5mm*50mm*31.4mm |
| 9 | 平均重量 | 63± 5g |
| 10 | 工作溫度 | 40 ~ +85℃，工業級 |
| 11 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |

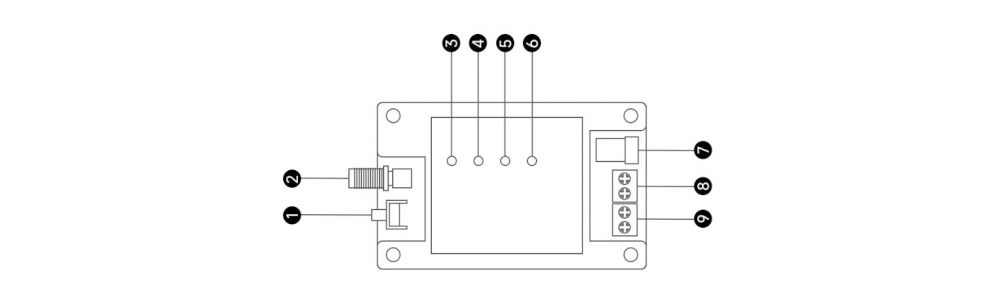

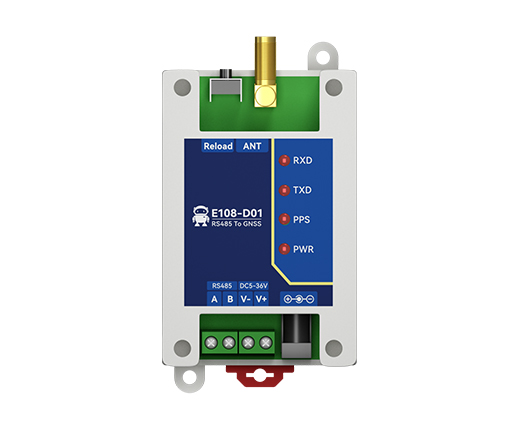

| 序號 | 標識名稱 | 功能說明 |
| 1 | 出廠按鍵 | 長按 5-10s 有效，恢復設備地址與波特率參數為出廠參數；出廠參數：設備地址為 1，串口參數 9600/8/無校驗/1 |
| 2 | ANT | SMA 天線接口，需使用 GPS 有源天線 |
| 3 | RXD指示燈 | 接受指示燈，從 RS485 總線接收數據時閃爍 |
| 4 | TXD指示燈 | 發送指示燈，向 RS485 總線發送數據時閃爍 |
| 5 | PPS秒脈沖指示燈 | 定位無效時常亮；定位有效后，每秒閃爍一次 |
| 6 | PWR指示燈 | 電源指示燈，上電常亮 |
| 7 | DC_IN | 電源接口，5～36V DC 母座(內針直徑 2.0mm，孔徑 6.4mm) |
| 8 | 電源接口 | 3.81mm 鳳凰端子電源輸入正極（上），電源輸入負極（下），5～36V DC，不可與插座同時供電 |
| 9 | RS-485 接口 | RS485 總線的 B（上），RS485 總線的 A(下) |
