| 主要參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作電壓（V） | 2.7 | 3.3 | 3.6 | 超過 3.6V 可能燒毀模塊 |
| 通信電平（V） | - | 3.3 | - | 使用 5V TTL 有風險燒毀 |
| 工作溫度（℃） | -40 | - | +85 | 工業級設計 |
| 存儲溫度 | -50℃ | - | -125℃ | |
| 濕度 | 5% | - | -95%RH | 無凝露 |
| 主要參數 | 描述 | 備注 |
| 波特率 | 4800~921600 | 默認 38400 |
| 數據位 | 8bit | - |
| 停止位 | 1 | - |
| 通信接口 | UART | - |
| 封裝方式 | 貼片式 | - |

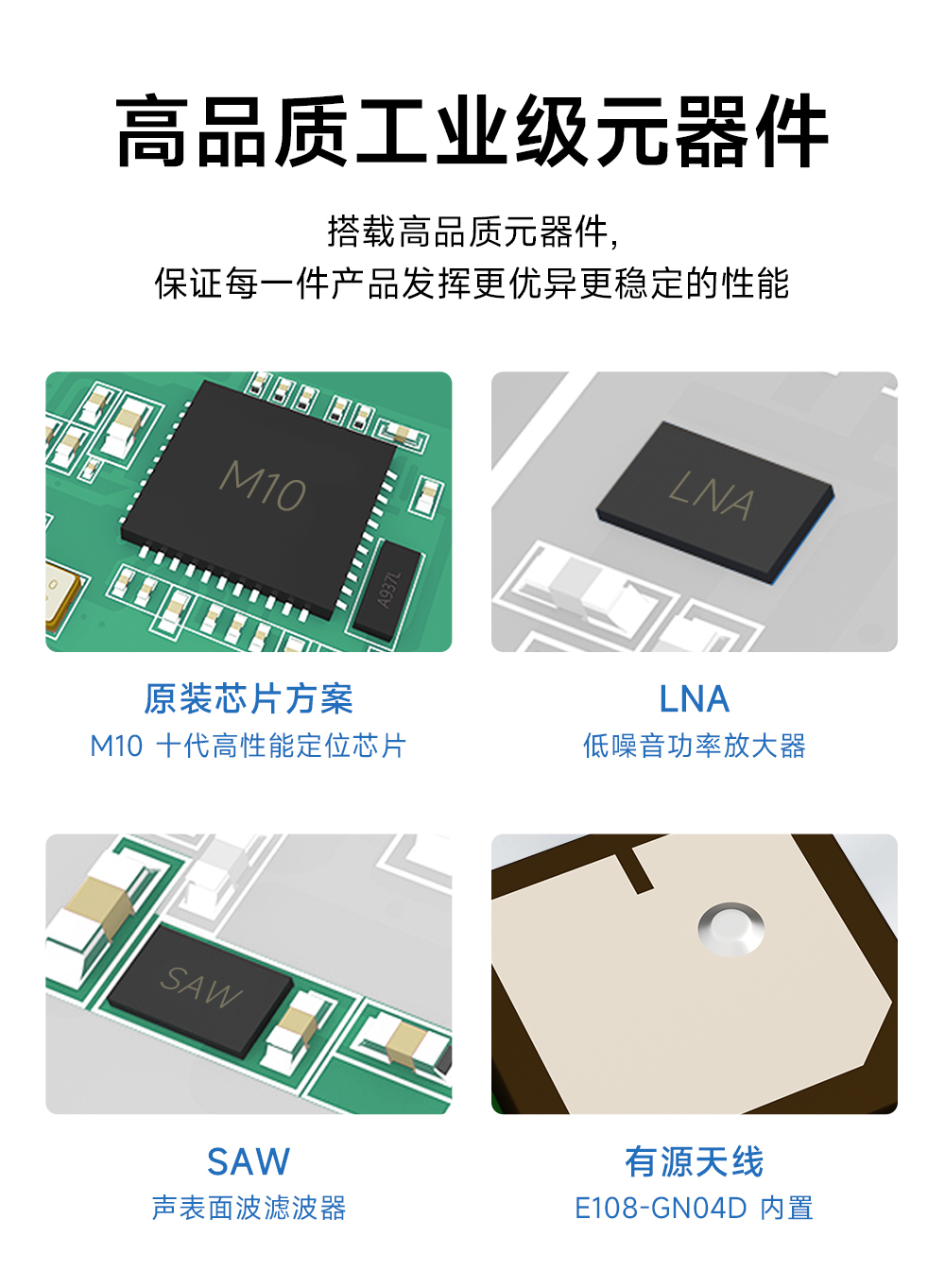

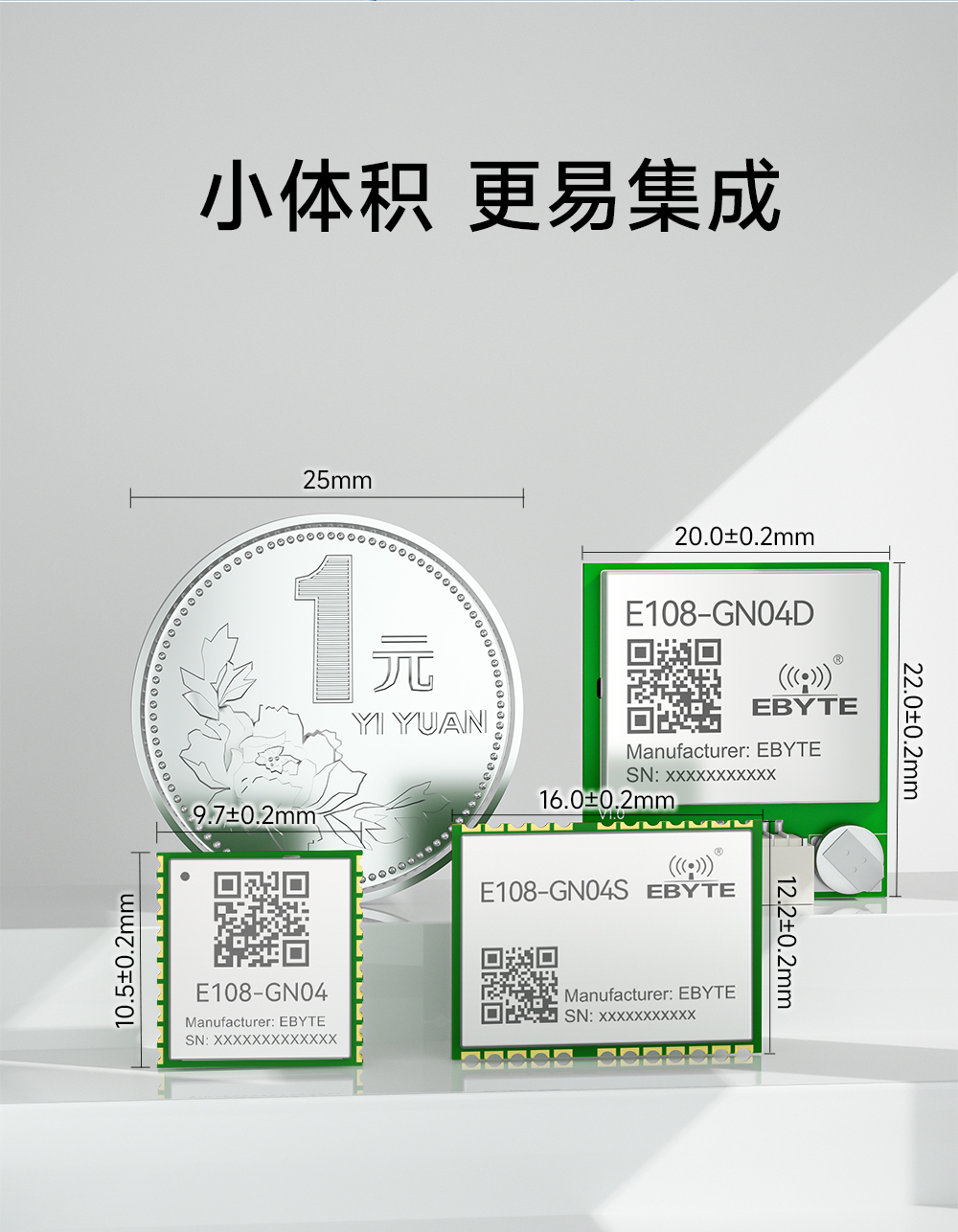

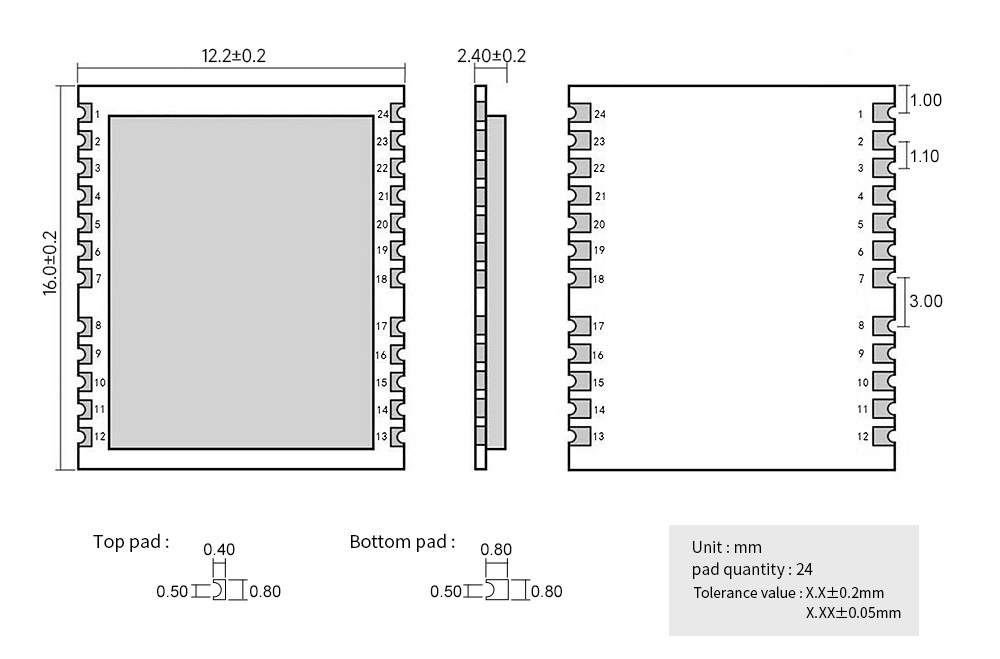

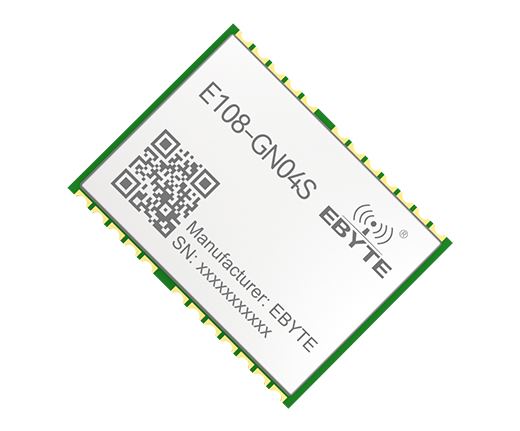

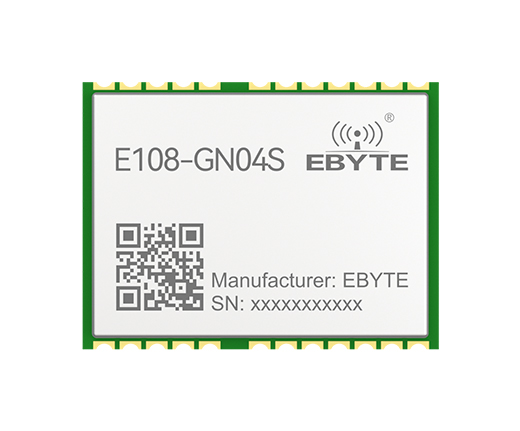

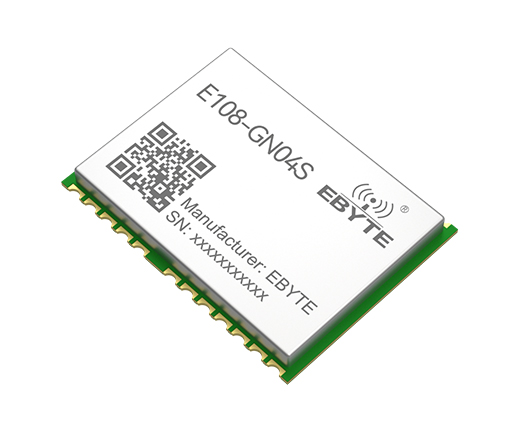

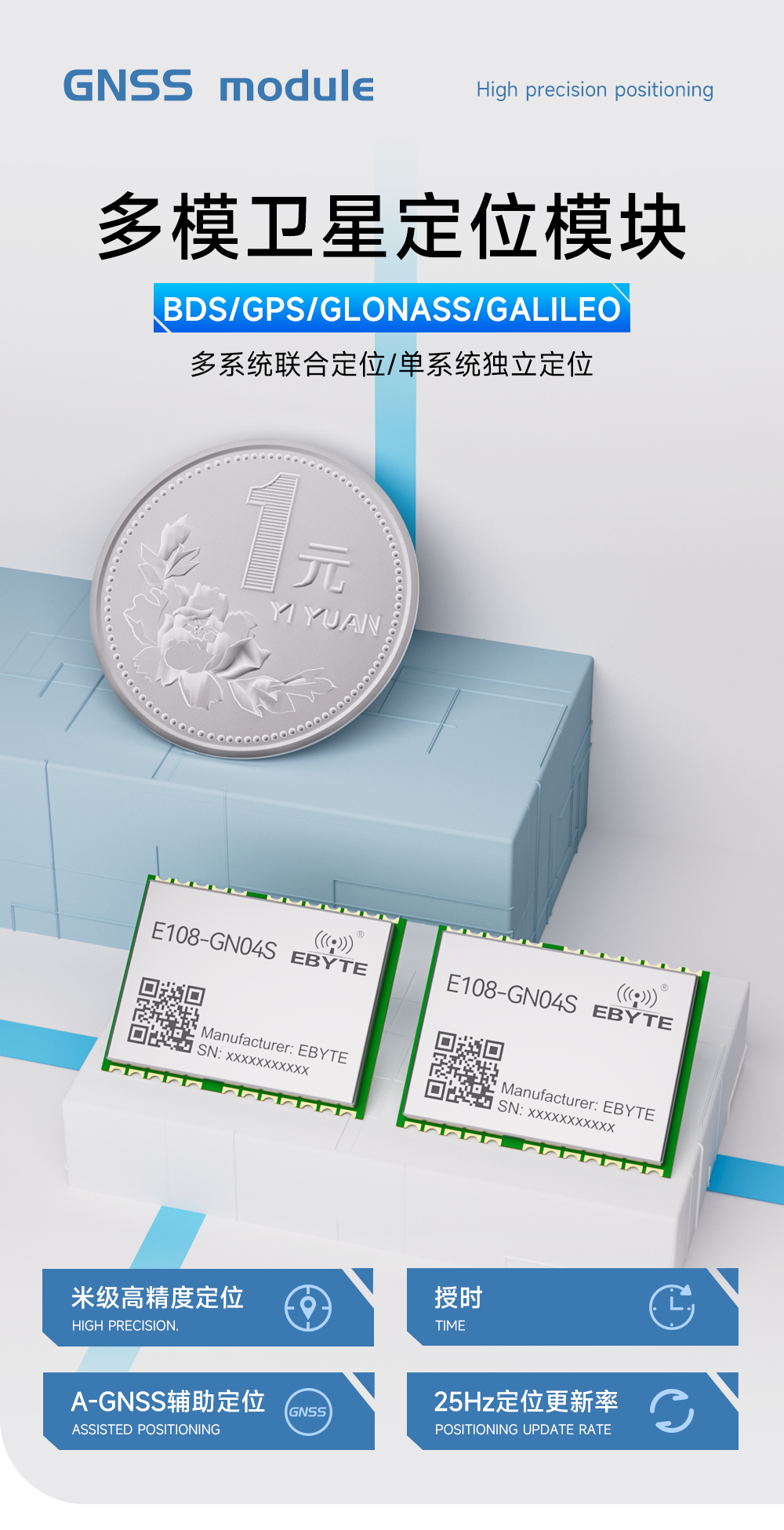

| 產品尺寸 | 12.2*16.0*2.4mm | ±0.2mm |
| 天線接口 | 郵票孔 | - |
| 通信協議 | 支持 NMEA V4.11 | - |
| 定位更新率 | 3Hz ~ 25Hz | 最大固定更新頻率可達 25Hz |

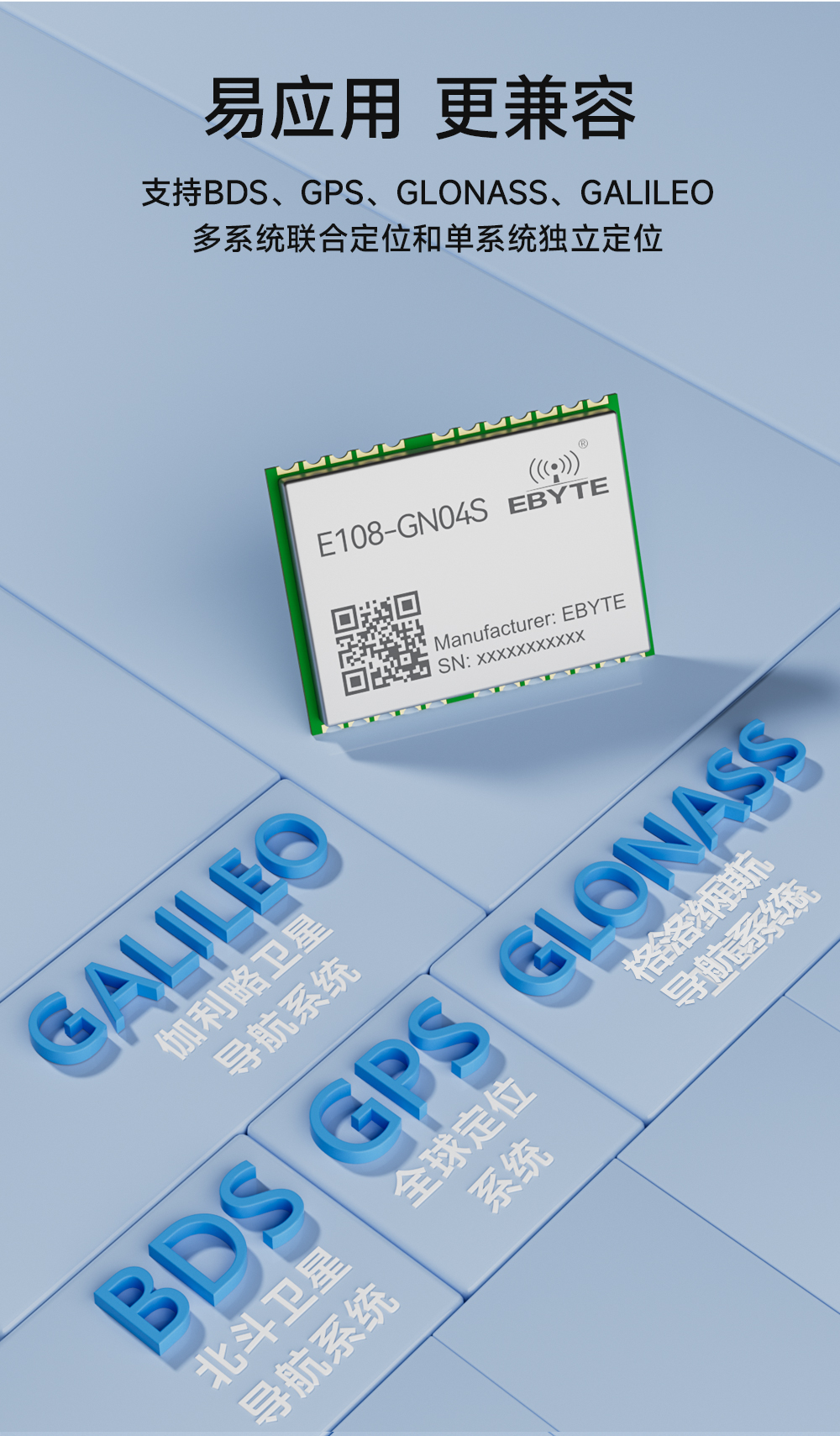

| 支持的定位系統 | BDS/GPS/GLONASS/GALILEO | GPS L1 C/A, QZSS L1 C/A/S, GLONASS L10F,BeiDou B1I/B1C, GALILEO E1B/C,SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN |
| 高度限制 | 80000m | - |
| 速度限制 | 500m/s | - |
| 重力加速度限制 | ＜4g | - |
| 產品重量 | 0.9 | ±0.1g |

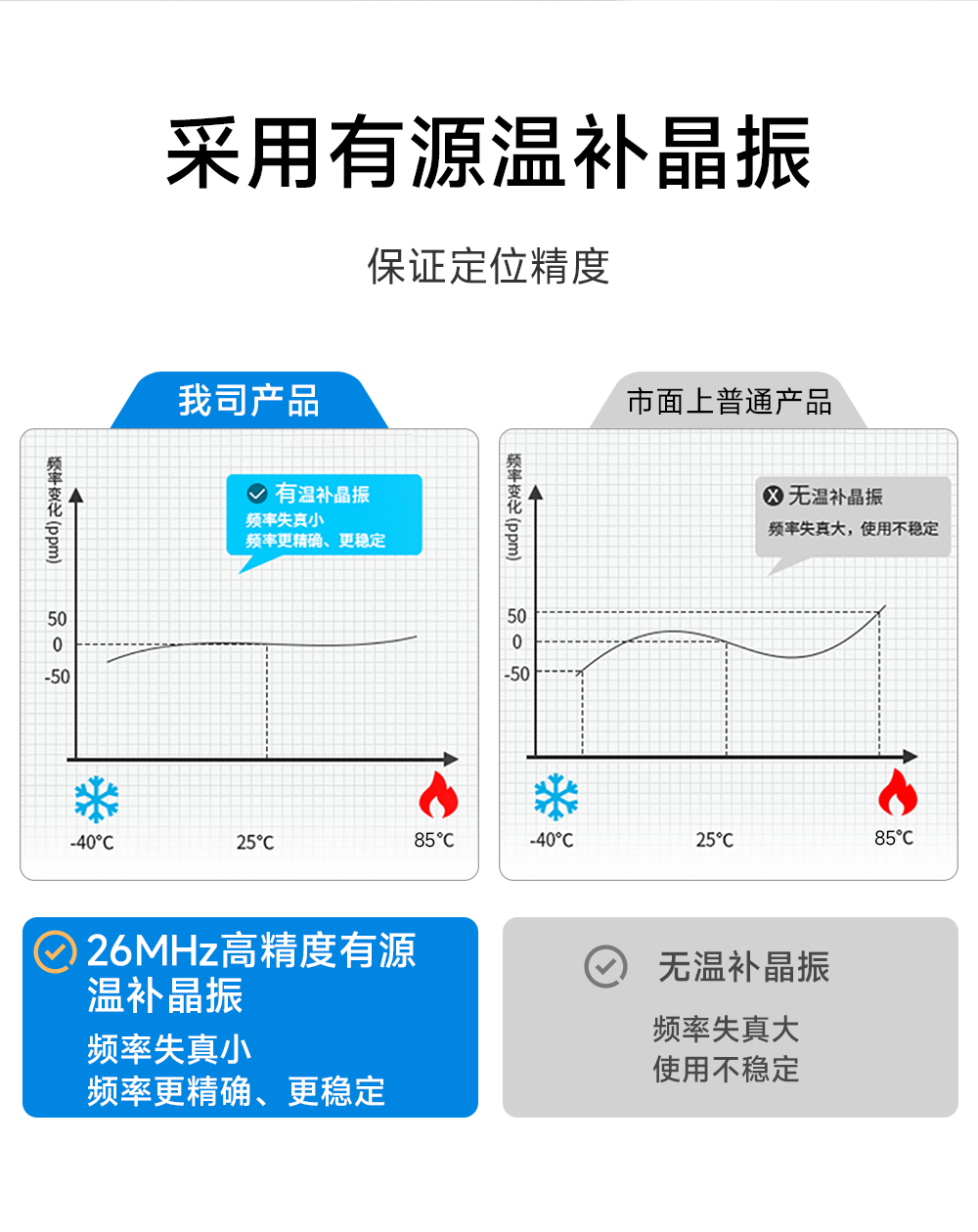

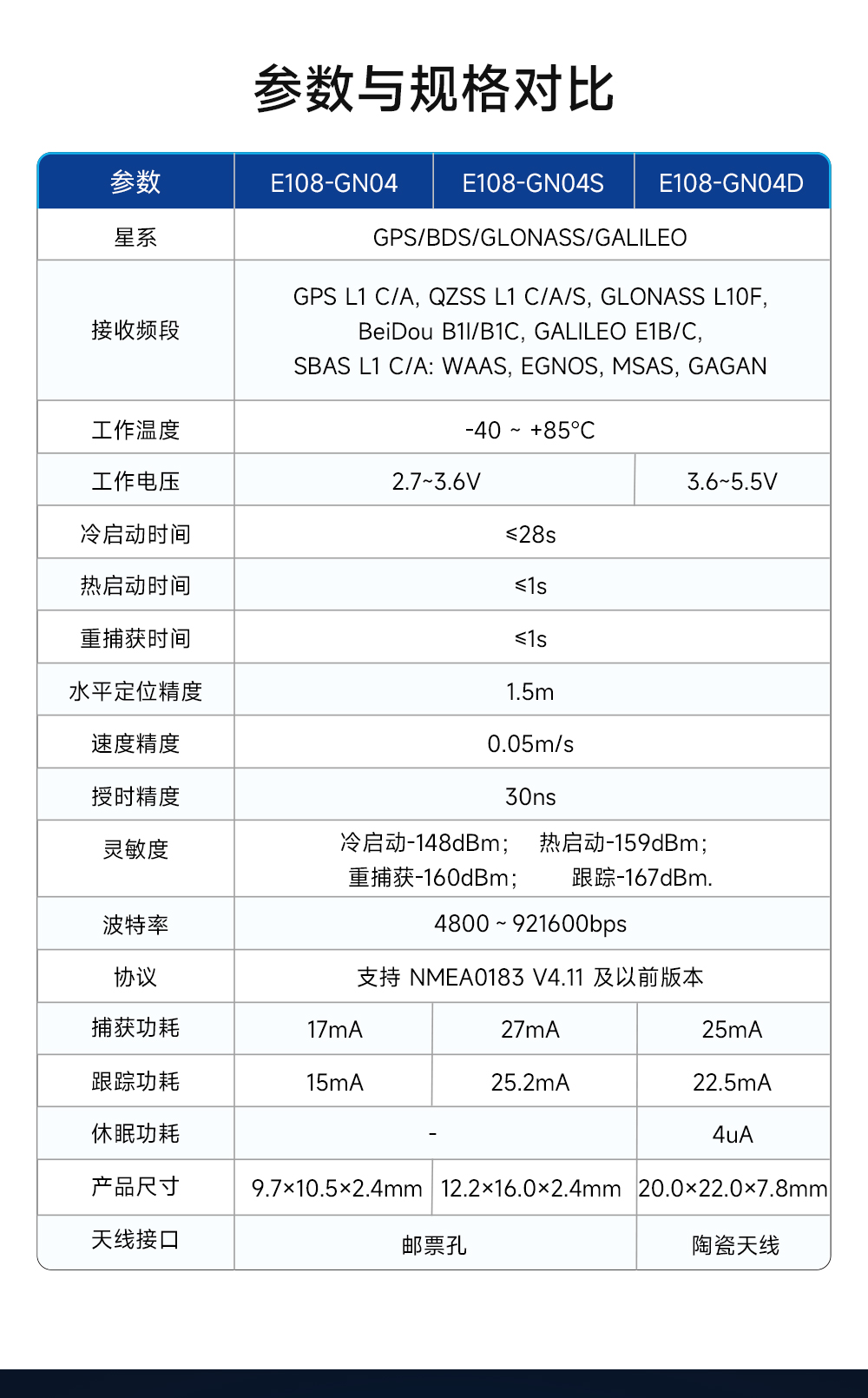

| 類別 | 指標項 | 典型值 | 單位 | |
| 定位時間 （測試條件 1） | 冷啟動 | 28 | s | |
| 熱啟動 | 1 | s | ||
| 重新捕獲 | 1 | s | ||
| 靈敏度 （測試條件 2） | 冷啟動 | -148 | dBm | |
| 熱啟動 | -159 | dBm | ||
| 重新捕獲 | -160 | dBm | ||
| 跟蹤 | -167 | dBm | ||
| 精度 （測試條件 3） | 水平定位精度 CEP | 1.5 | m | |
| 速度定位精度 | 0.05 | m/s | ||
| 授時精度 | RMS | 30 | ns | |
| 99% | 60 | ns | ||
| 功耗 （測試條件 4） | E108-GN04 捕獲電流 | 17 | mA | |
| E108-GN04S 捕獲電流 | 27 | |||
| E108-GN04D 捕獲電流 | 25 | |||
| E108-GN04 跟蹤電流 | 15 | mA | ||
| E108-GN04S 跟蹤電流 | 25.2 | |||
| E108-GN04D 跟蹤電流 | 22.5 | |||
| E108-GN04D 休眠電流 | 4 | uA | ||
注：以上結果為 GPS/北斗雙模工作模式 ；最高海拔高度可達到 18000 米，但是超過 10000 米后數據的準確度會有所偏差。
[測試條件 1]：接收衛星個數大于 6，所有衛星信號強度為-130dBm，測試 10 次取平均值，定位誤差小于 10 米。
[測試條件 2]：外接 LNA 噪聲系數 0.8，接收衛星個數大于 6，五分鐘之內鎖定或者不失鎖條件下的接收信號強度值。
[測試條件 3]：開闊沒有遮擋環境，連續 24 小時開機測試，50% CEP。
[測試條件 4]：接收衛星個數大于 6，所有衛星信號強度為-130dBm。
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | NC | - | - |
| 2 | SAFEBOOT_N | 輸入 | 安全啟動模式（活動低點）。如果不使用，請保持打開狀態。 |
| 3 | 1PPS | 輸出 | 時間脈沖信號，1 Pulse Per Second |
| 4 | EXTINT | 輸入 | 外部中斷，如果不使用，請保持打開狀態。 |
| 5 | NC | - | - |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | RESET_N | 輸入 | 復位引腳，外部復位輸入，內部有上拉，拉低 1ms 以上復位，不用則必須懸空 |
| 9 | VCC_RF | 輸出 | RF 電源輸出，給有源天線供電使用(輸出電源電壓等于 VCC) |
| 10 | GND | - | 模塊地 |
| 11 | RF_IN | 輸入 | 天線接口 |
| 12 | GND | - | 模塊地 |
| 13 | GND | - | 模塊地 |
| 14 | LNA_EN | 輸出 | 有源天線供電控制，用于外部有源天線開關控制 |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | NC | - | - |
| 19 | NC | - | - |
| 20 | TXD | 輸出 | 串口輸出，3.3V 電平 |
| 21 | RXD | 輸入 | 串口輸入，3.3V 電平 |
| 22 | V_BCKP | 輸入/輸出 | RTC 電源供電，可給外部電池充電 |
| 23 | VCC | 輸入 | 電源引腳，供電范圍：2.7V-3.6V |
| 24 | GND | - | 模塊地 |
