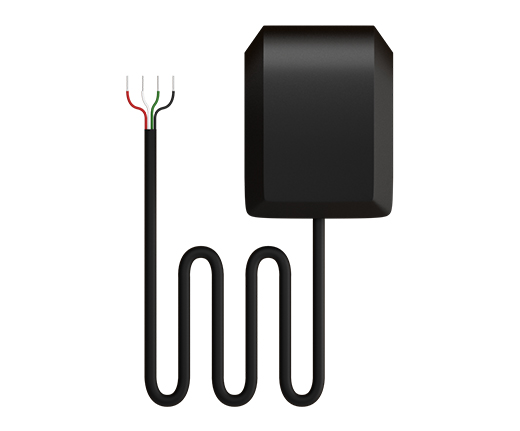

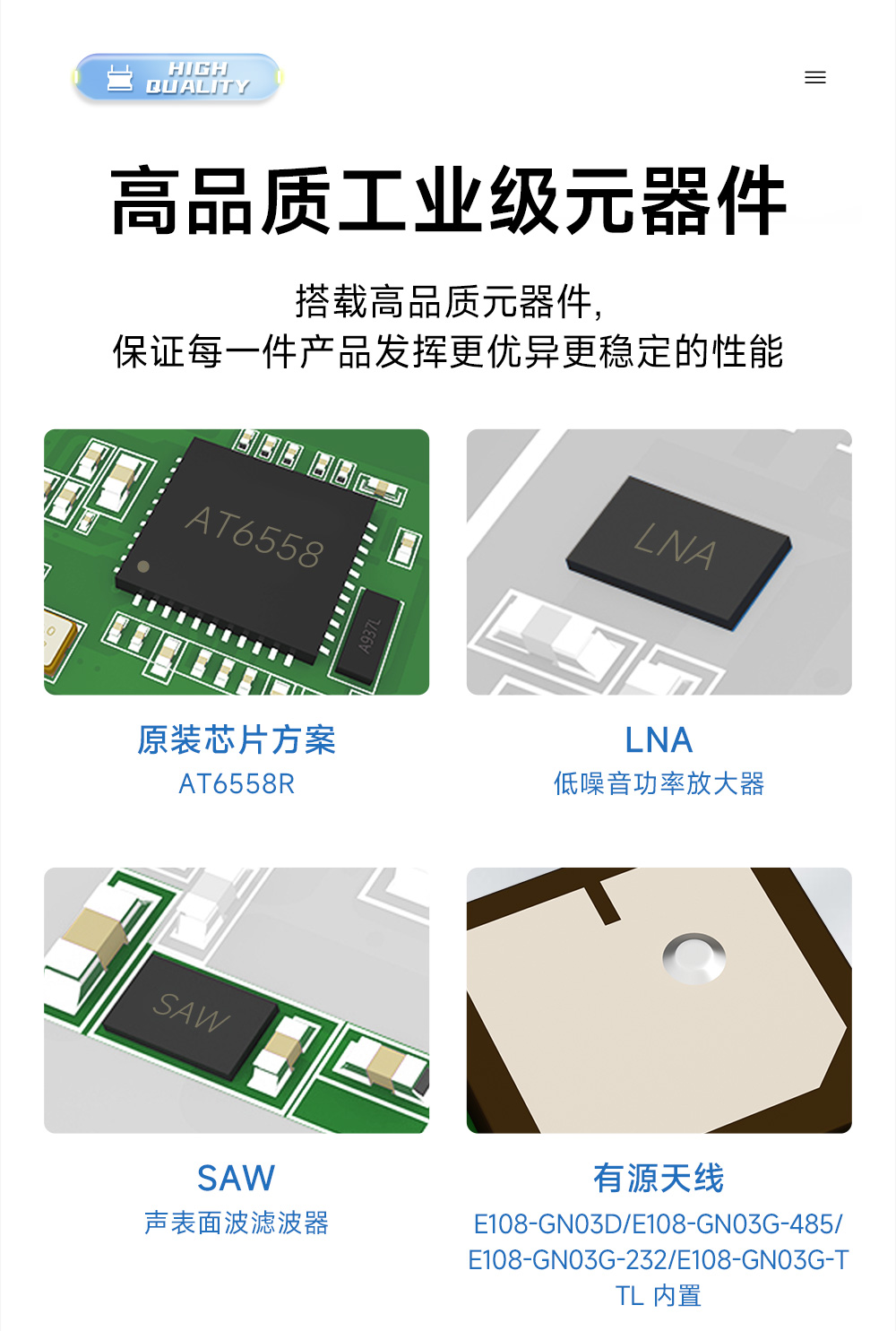

芯片方案：AT6558R
通信接口：RS232
工作電壓：2.7-5.5V
定位系統：BDS/GPS/GLONASS

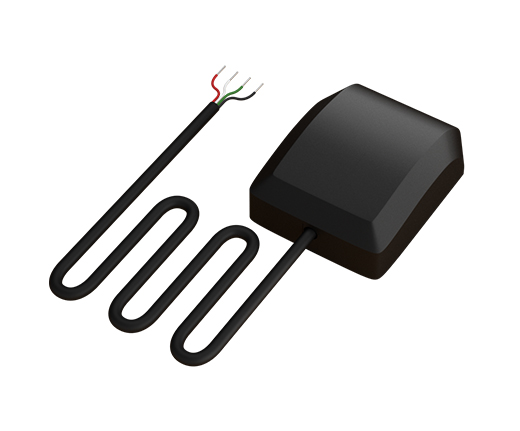

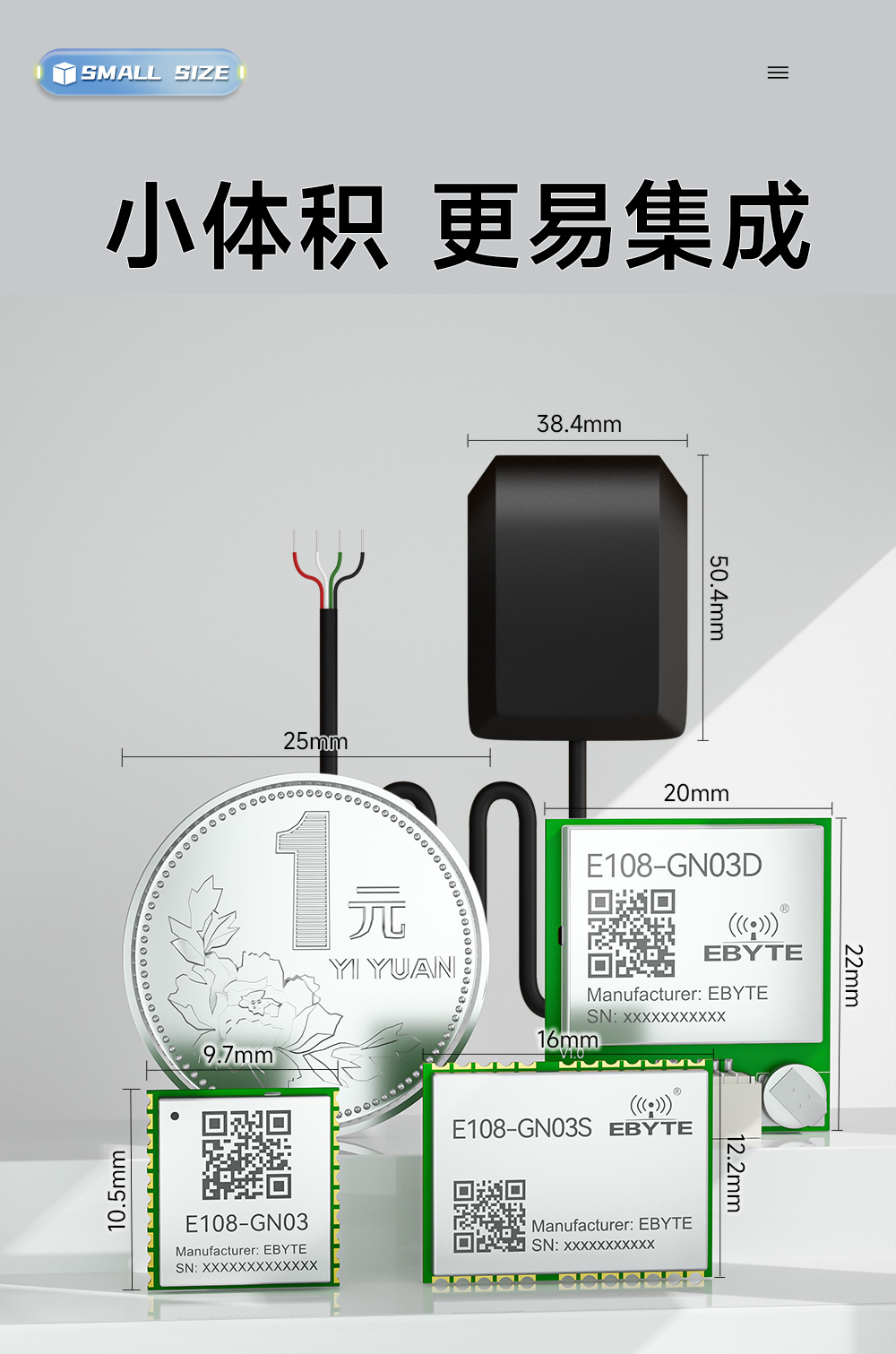

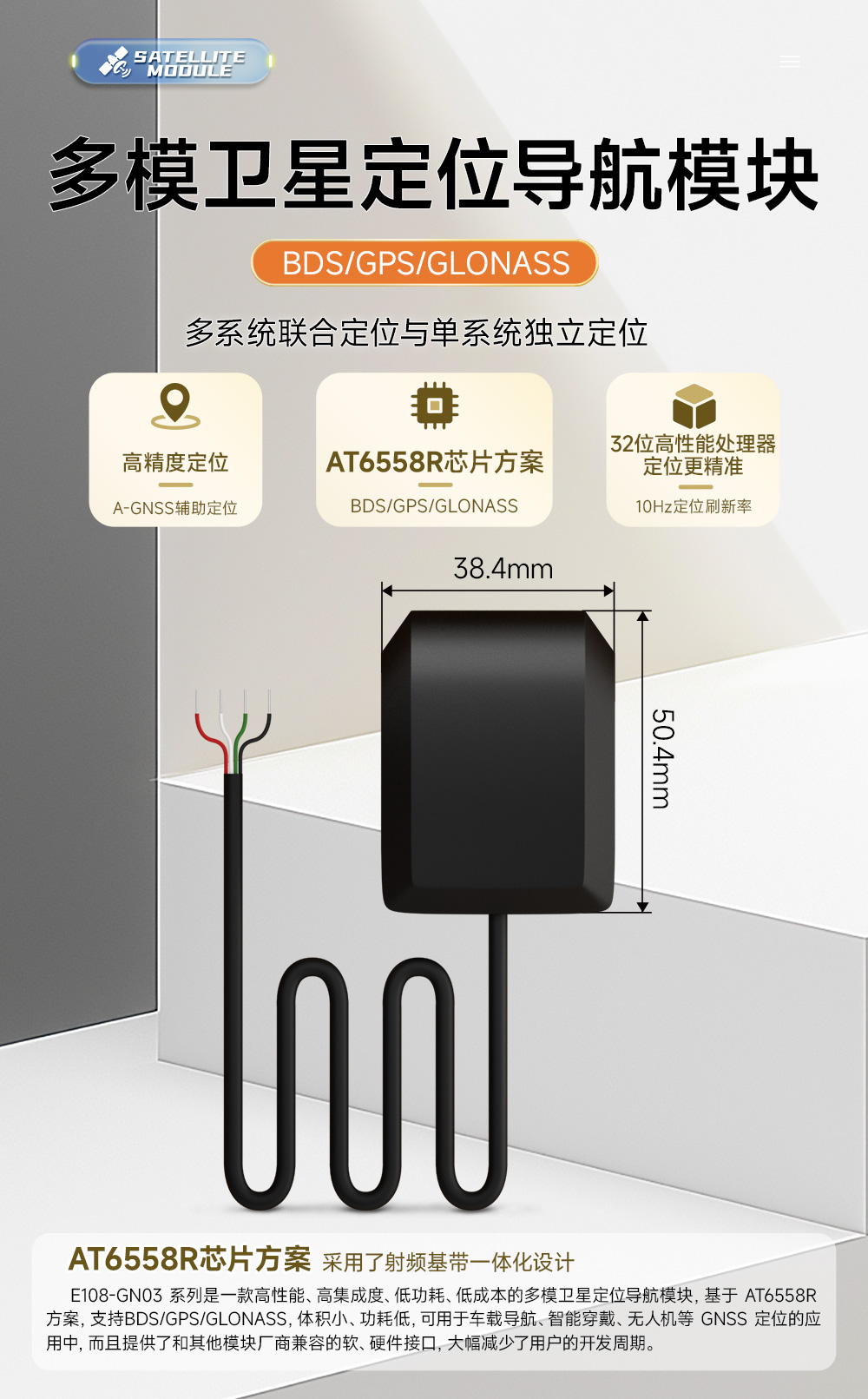

產品尺寸：50.4*38.4*17.0mm

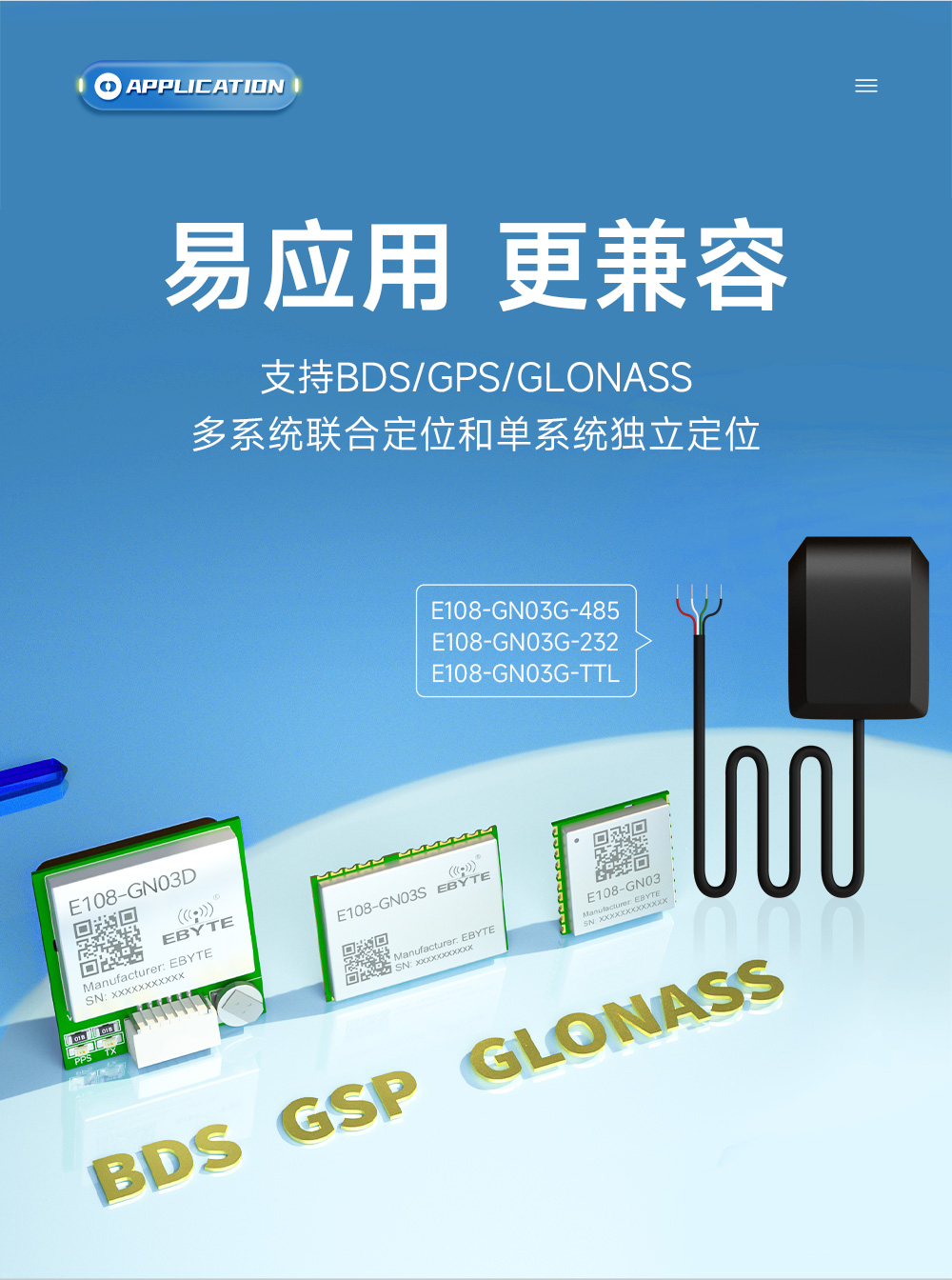

產品簡介：E108-GN03G-232是一款RS232接口高性能、高集成度、低功耗、低成本的多模衛星定位導航模塊，基于AT6558R方案，可用于車載導航、智能穿戴、無人機等GNSS定位導航的應用中，支持BDS/GPS/GLONASS，體積小、功耗低，而且提供了和其他模塊廠商兼容的軟、硬件接口，大幅減少了用戶的開發周期。還支持多種方式與其他外設相連，如需要I2C、SPI接口，可定制。
| 主要參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作電壓（V） | 2.7 | 5.0 | 5.6 | 超過 5.5V 可能燒毀模塊 |
| 通信電平（V） | 3.3 | 使用 5V TTL 有風險燒毀 | ||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 濕度 | 5% | - | -95%RH | 無凝露 |
| 主要參數 | 描述 | 備注 |
| 波特率 | 4800~115200 | 默認 9600 |
| 數據位 | 8bit | - |
| 停止位 | 1 | - |

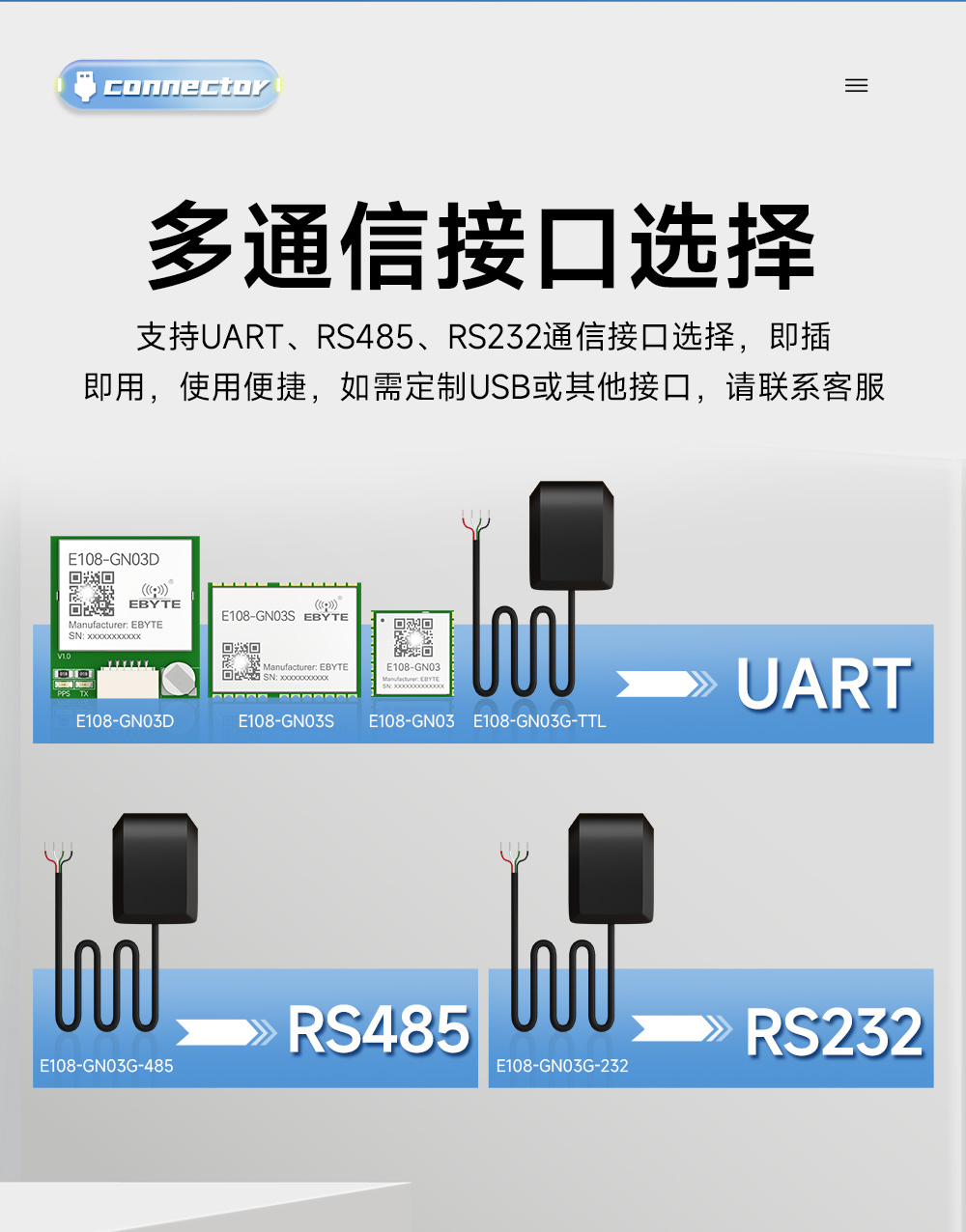

| 通信接口 | RS232 | - |
| 產品尺寸 | 50.2*38.4*17.0mm | ±0.2mm |

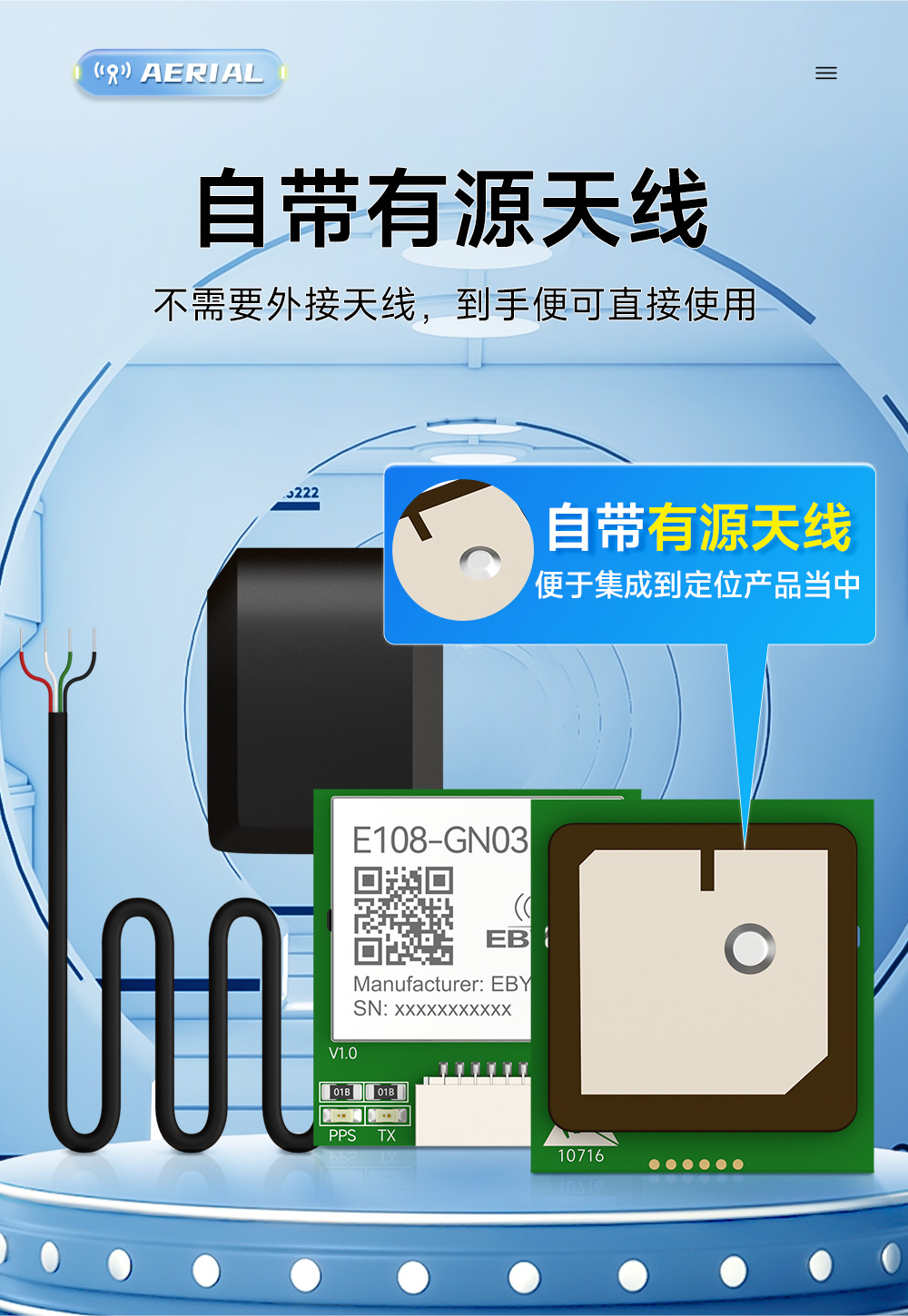

| 天線接口 | 陶瓷天線 | - |
| 通信協議 | 支持 NMEA0183 V4.10及以前版本 | - |
| 定位更新率 | 1Hz | 最大定位更新頻率可達 10Hz |
| 支持的定位系統 | BDS/GPS/GLONASS | BDS B1、GPS L1、GLONASS L1 |
| 產品重量 | 65.2g | ±0.5g |
| 類別 | 指標項 | 典型值 | 單位 |
| 定位時間（測試條件 1） | 冷啟動 | ≤32 | s |
| 熱啟動 | ≤1 | s | |
| 重新捕獲 | ≤1 | s | |
| 靈敏度（測試條件 2） | 冷啟動 | -148 | dBm |
| 熱啟動 | -156 | dBm | |
| 重新捕獲 | -160 | dBm | |
| 跟蹤 | -162 | dBm | |
| 精度（測試條件 3） | 水平定位精度 | ＜2.5 | m |
| 速度定位精度 | ＜0.1 | m/s | |
| 授時精度 | 30 | ns | |
| 功耗（測試條件 4） | E108-GN03 捕獲電流 | 25 | mA |
| E108-GN03S 捕獲電流 | 26 | ||
| E108-GN03D 捕獲電流 | 24 | ||
| E108-GN03G-TTL 捕獲電流 | 25 | ||
| E108-GN03G-485 捕獲電流 | 29 | ||
| E108-GN03G-232 捕獲電流 | 30 | ||
| E108-GN03 跟蹤電流 | 25 | mA | |
| E108-GN03S 跟蹤電流 | 26 | ||
| E108-GN03D 跟蹤電流 | 24 | ||
| E108-GN03G-TTL 跟蹤電流 | 25 | ||
| E108-GN03G-485 跟蹤電流 | 29 | ||
| E108-GN03G-232 跟蹤電流 | 30 | ||
| E108-GN03 休眠電流 | 64 | uA | |
| E108-GN03S 休眠電流 | 57 | ||
| E108-GN03D 休眠電流 | 0.3 |
注：以上結果為 GPS/北斗雙模工作模式。
[測試條件 1]：接收衛星個數大于6，所有衛星信號強度為-130dBm，測試10次取平均值，定位誤差小于10米。
[測試條件 2]：外接LNA噪聲系數0.8，接收衛星個數大于6，五分鐘之內鎖定或者不失鎖條件下的接收信號強度值。
[測試條件 3]：開闊沒有遮擋環境，連續 24 小時開機測試，50%CEP。
[測試條件 4]：接收衛星個數大于 6，所有衛星信號強度為-130dBm。

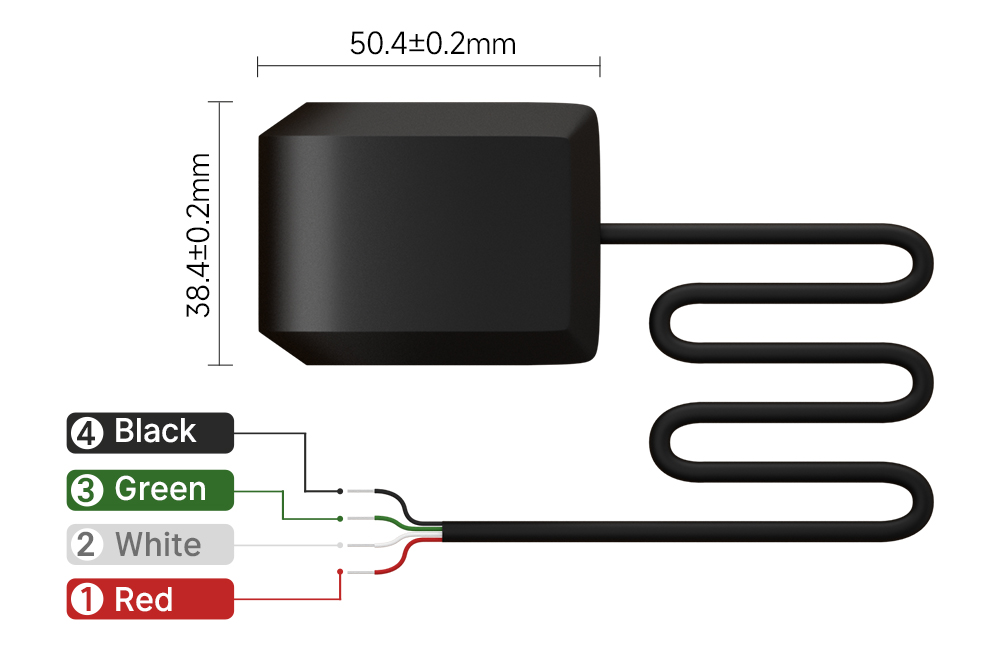

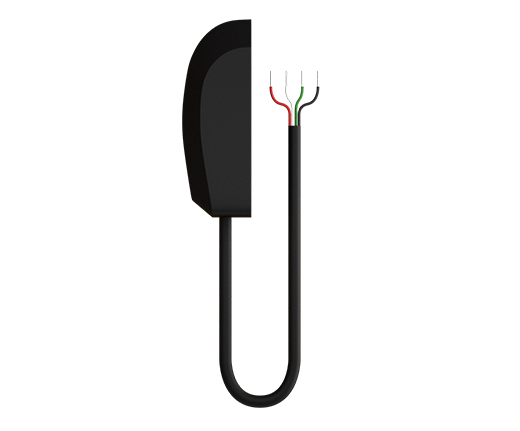

| 引腳序號 | 線纜顏色 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | 紅色 | VCC | - | 模塊電源，供電范圍：2.7V-5.5V |
| 2 | 白色 | RXD/B | - | 串口輸出，3.3V 電平/RS232 輸入/RS485-B 線 |
| 3 | 綠色 | TXD/A | - | 串口輸入，3.3V 電平/RS232 輸出/RS485-A 線 |
| 4 | 黑色 | GND | - | 模塊地 |
