芯片方案：AT6558R
通信接口：UART/GPIO
工作電壓：2.7-3.6V
通信協議：NMEA0183 V4.1及以前版本

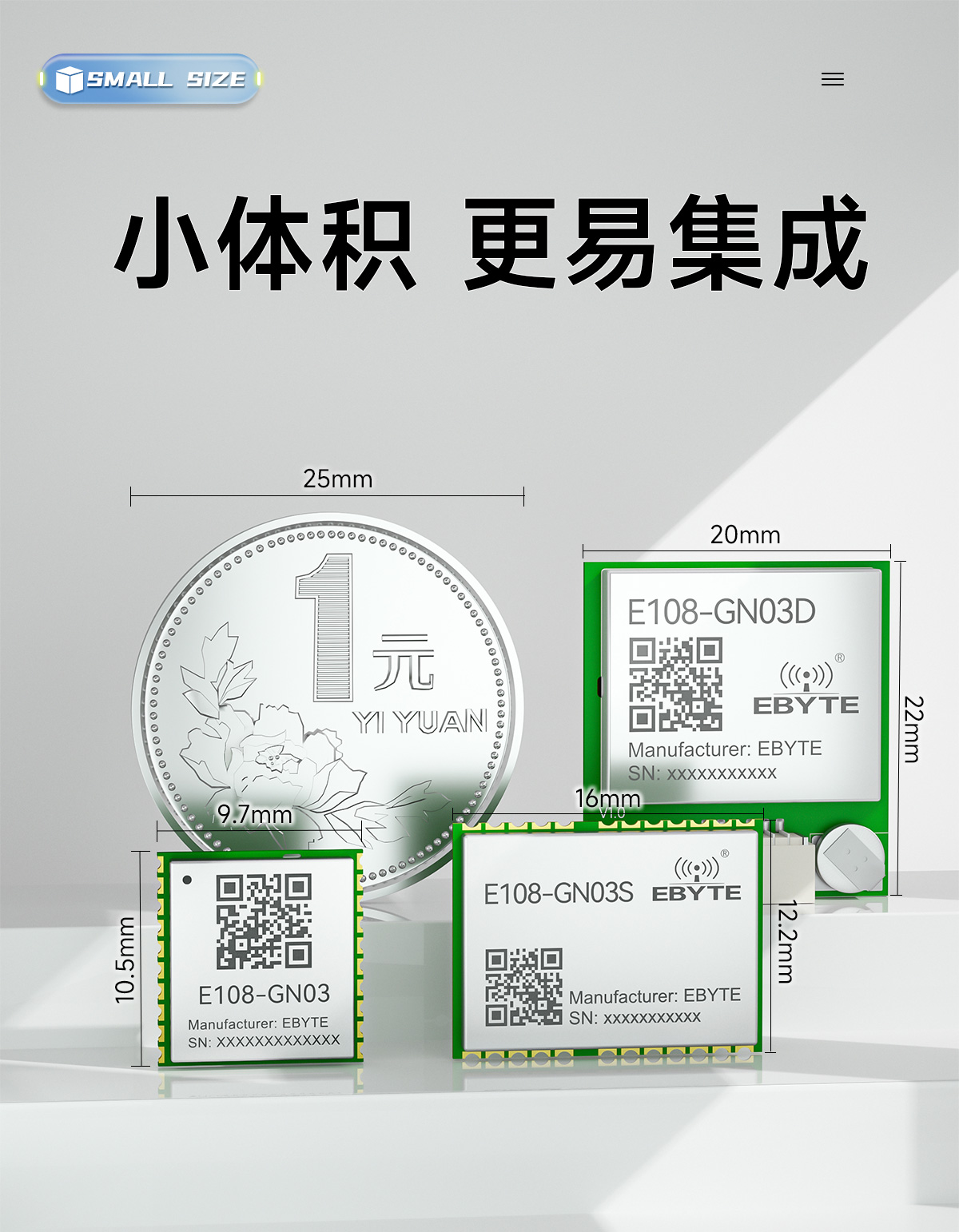

產品尺寸：12.2*16.0*2.4mm

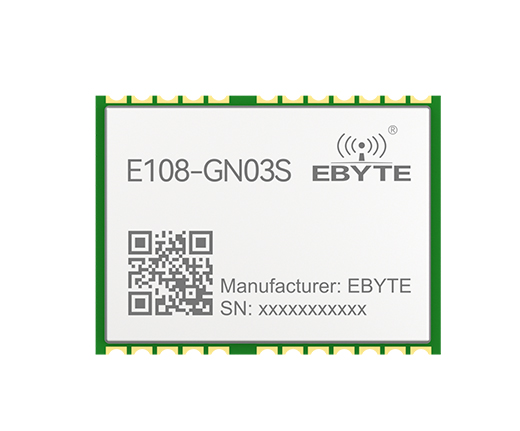

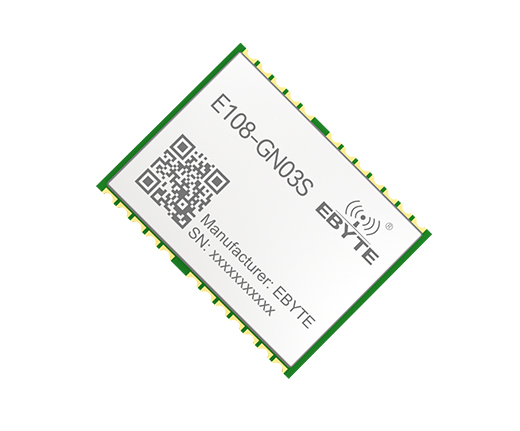

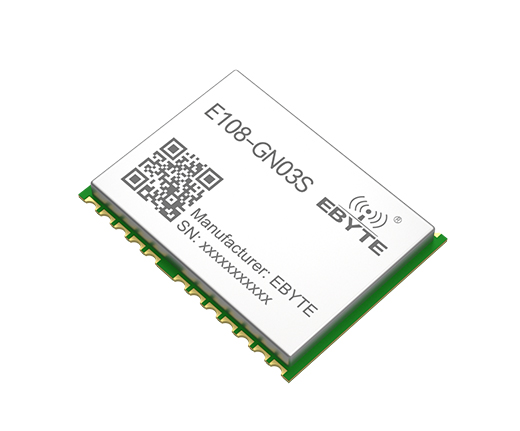

產品簡介：E108-GN03S是一款高性能、高集成度、低功耗、低成本的多模衛星定位導航模塊，基于AT6558R方案，支持BDS/GPS/GLONASS，體積小、功耗低，可用于車載導航、智能穿戴、無人機等GNSS定位導航的應用中，而且提供了和其他模塊廠商兼容的軟、硬件接口，大幅減少了用戶的開發周期。還支持多種方式與其他外設相連，支持UART、GPIO接口，如需要I2C、SPI接口，請聯系客服定制。
| 主要參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作電壓（V） | 2.7 | 3.3 | 3.6 | 超過 3.6V 可能燒毀模塊 |
| 通信電平（V） | 3.3 | 使用 5V TTL 有風險燒毀 | ||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 濕度 | 5% | - | -95%RH | 無凝露 |
| 主要參數 | 描述 | 備注 |
| 波特率 | 4800~115200 | 默認 9600 |
| 數據位 | 8bit | - |
| 停止位 | 1 | - |
| 通信接口 | UART | - |
| 封裝方式 | 貼片式 | - |

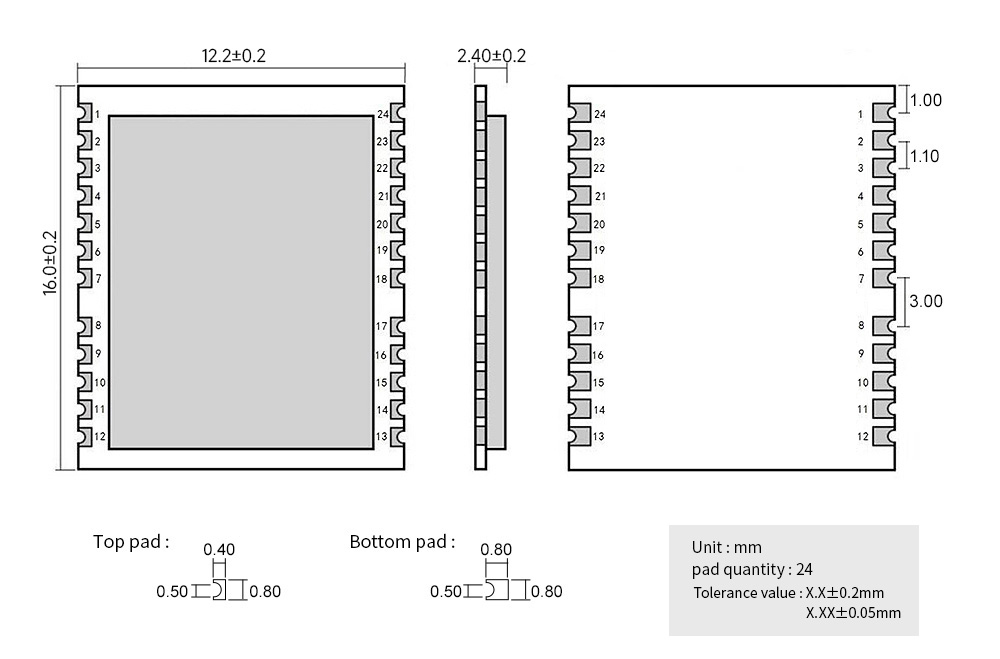

| 產品尺寸 | 12.2*16.0*2.4mm | ±0.2mm |
| 天線接口 | 郵票孔 | - |
| 通信協議 | 支持 NMEA0183 V4.1及以前版本 | - |
| 定位更新率 | 1Hz | 最大定位更新頻率可達 10Hz |
| 支持的定位系統 | BDS/GPS/GLONASS | BDS B1、GPS L1、GLONASS L1 |
| 產品重量 | 0.9g | ±0.1g |
| 類別 | 指標項 | 典型值 | 單位 |
| 定位時間（測試條件 1） | 冷啟動 | ≤32 | s |
| 熱啟動 | ≤1 | s | |
| 重新捕獲 | ≤1 | s | |
| 靈敏度（測試條件 2） | 冷啟動 | -148 | dBm |
| 熱啟動 | -156 | dBm | |
| 重新捕獲 | -160 | dBm | |
| 跟蹤 | -162 | dBm | |
| 精度（測試條件 3） | 水平定位精度 | ＜2.5 | m |
| 速度定位精度 | ＜0.1 | m/s | |
| 授時精度 | 30 | ns | |
| 功耗（測試條件 4） | E108-GN03 捕獲電流 | 25 | mA |
| E108-GN03S 捕獲電流 | 26 | ||
| E108-GN03D 捕獲電流 | 24 | ||
| E108-GN03 跟蹤電流 | 25 | mA | |
| E108-GN03S 跟蹤電流 | 26 | ||
| E108-GN03D 跟蹤電流 | 24 | ||
| E108-GN03 休眠電流 | 64 | uA | |
| E108-GN03S 休眠電流 | 57 | ||
| E108-GN03D 休眠電流 | 0.3 |
注：以上結果為 GPS/北斗雙模工作模式。
[測試條件 1]：接收衛星個數大于6，所有衛星信號強度為-130dBm，測試10次取平均值，定位誤差小于10米。
[測試條件 2]：外接LNA噪聲系數0.8，接收衛星個數大于6，五分鐘之內鎖定或者不失鎖條件下的接收信號強度值。
[測試條件 3]：開闊沒有遮擋環境，連續 24 小時開機測試，50%CEP。
[測試條件 4]：接收衛星個數大于 6，所有衛星信號強度為-130dBm。
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | NC | - | - |
| 2 | MODEL_SET | 輸入 | 衛星系統模式選擇，高電平或者懸空時為 BDS +GPS，低電平時為GPS+GLONASS |
| 3 | 1PPS | 輸出 | 秒脈沖，1 Pulse Per Second |
| 4 | ON_OFF | 輸入 | 休眠控制，正常工作保持高電平(內部上拉)，低電平進入休眠 |
| 5 | NC | - | - |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | RESET_N | 輸入 | 復位腳，外部復位輸入，內部有上拉，不用則必須懸空 |
| 9 | VCC_RF | 輸出 | RF 電源輸出，給有源天線供電使用(輸出電源電壓等于 VCC) |
| 10 | GND | - | 模塊地 |
| 11 | RF_IN | 輸入 | 天線接口 |
| 12 | GND | - | 模塊地 |
| 13 | GND | - | 模塊地 |
| 14 | ANT_ON | 輸出 | 有源天線供電控制，用于外部有源天線開關控制 |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | NC | - | - |
| 19 | NC | - | - |
| 20 | TXD | 輸出 | 串口輸出，3.3V 電平 |
| 21 | RXD | 輸入 | 串口輸入，3.3V 電平 |
| 22 | V_BCKP | 輸入/輸出 | RTC 電源供電，可給外部電池充電，內部串聯 100Ω電阻 |
| 23 | VCC | 輸入 | 電源引腳，供電范圍：2.7V-3.6V |
| 24 | GND | - | 模塊地 |
