芯片方案：nRF52832
工作頻率：2.379~2.496GHz
支持協議：BLE 4.2/5.0
通信距離：100m
產品尺寸：17.5*23.5mm
產品重量：2.1g±0.1g

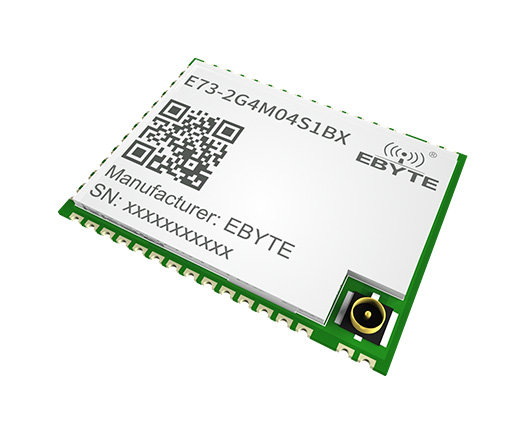

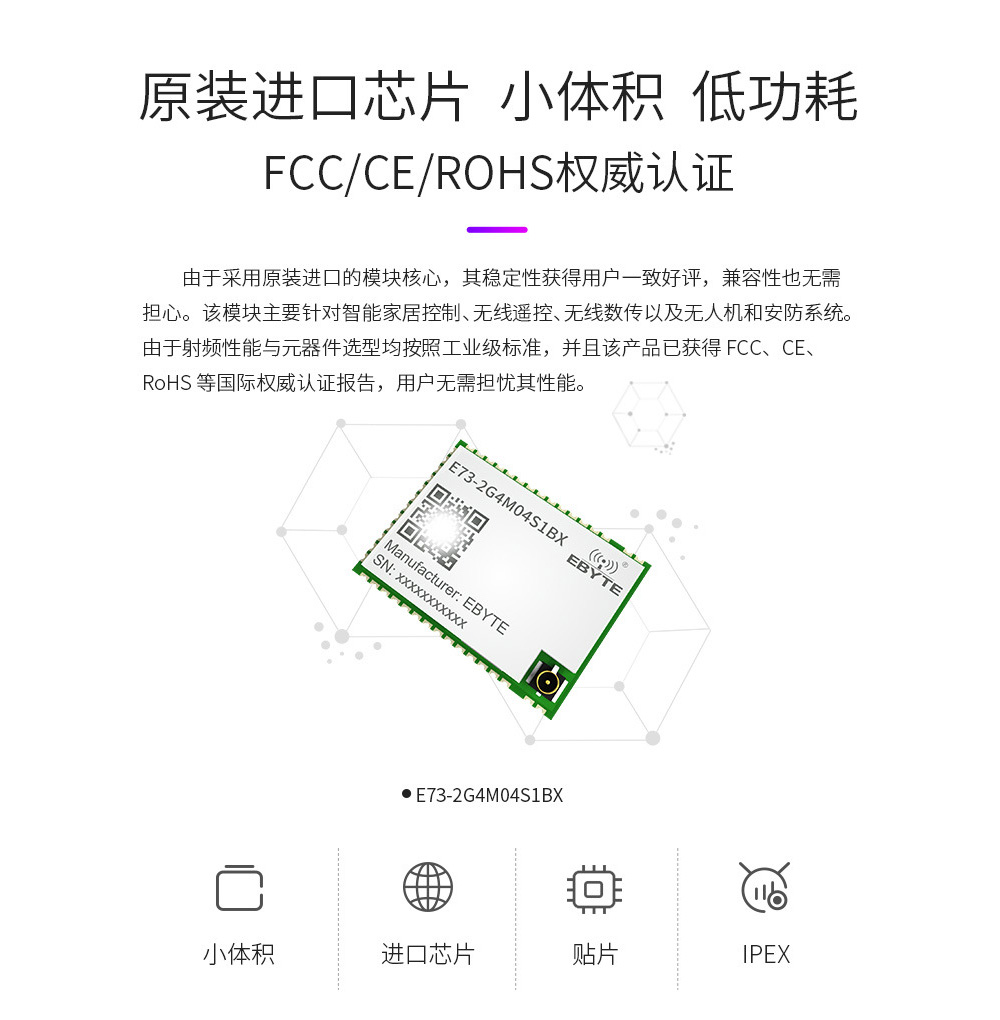

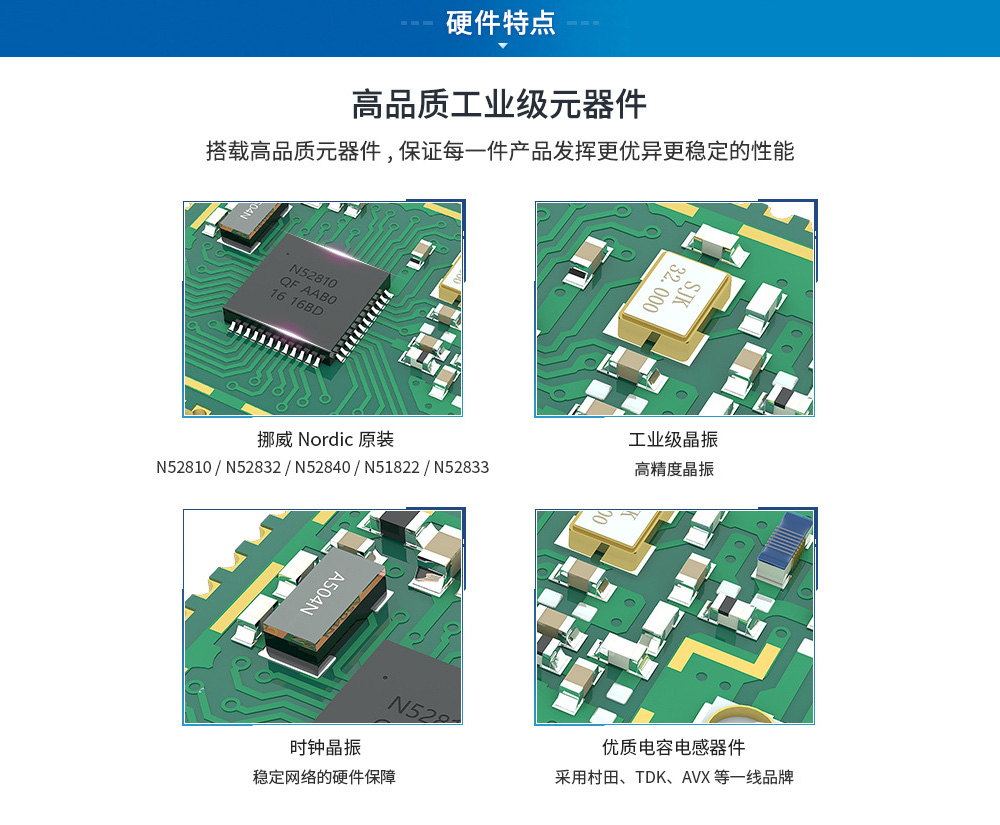

產品簡介：E73-2G4M04S1BX是基于挪威Nordic生產的nRF52832為核心自主研發的小體積的貼片式藍牙模塊，采用32MHz工業級晶振，保證其工業特性和穩定性能。nRF52832自帶高性能ARM CORTEX-M4F內核與藍牙4.2和藍牙5.0的射頻收發器與協議棧。

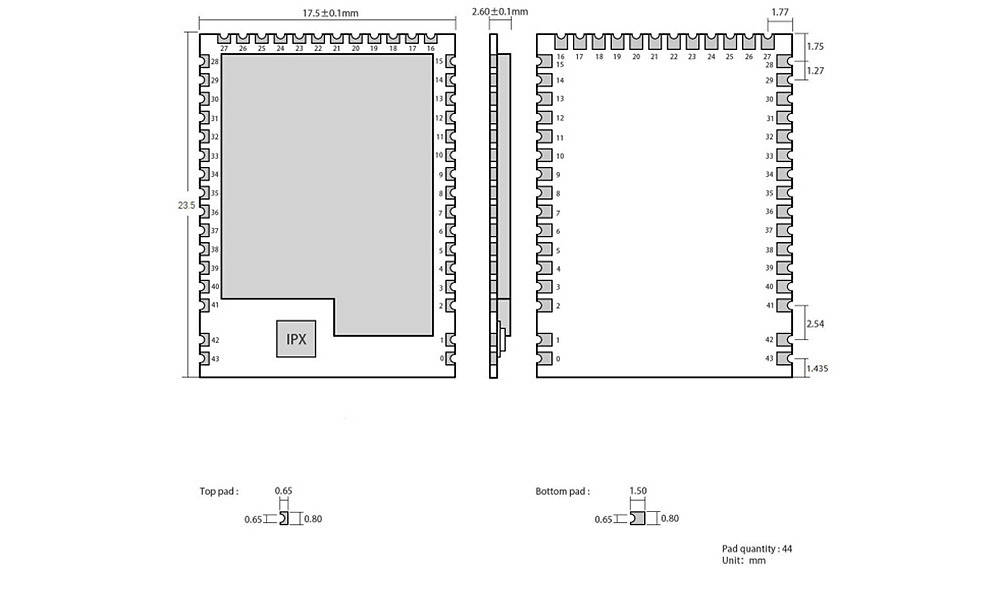

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2379~2496 MHz | 支持 ISM 頻段 |
| 發射功率 | 4 dBm | 出廠默認 4dBm（約2.5mW） |
| 接收靈敏度 | -95 dBm | 空速 1Mbps |
| 晶振頻率 | 32MHz/32.768KHz | - |
| 實測距離 | 100米 | 晴朗空曠，天線增益 5dBi，高度 2.5 米，空中速率 1Mbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | nRF52832-QFAA | |
| FLASH | 512KB | |
| RAM | 64KB | |
| 內核 | ARM CORTEX-M4F | |
| 尺寸大小 | 17.5*23.5mm | |
| 天線形式 | IPEX | |
| 通信接口 | I/O | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.6 | V | |
| 通信電平 | - | 3.3 | - | V | |
| 發射電流 | - | 14 | - | mA | 瞬時功耗 |
| 接收電流 | - | 5 | - | mA | |
| 休眠電流 | - | 2 | - | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 0 | GND | 輸入 | 地線，連接到電源參考地 |
| 1 | GND | 輸入 | 地線，連接到電源參考地 |
| 2 | GND | 輸入 | 地線，連接到電源參考地 |
| 3 | DEC2 | - | 1.3V數字電源去耦調節器（詳見芯片手冊） |
| 4 | DEC3 | - | 電源去耦（詳見芯片手冊） |
| 5 | P0.25 | 輸入/輸出 | 單片機 GPIO |
| 6 | P0.26 | 輸入/輸出 | 單片機 GPIO |
| 7 | P0.27 | 輸入/輸出 | 單片機 GPIO |
| 8 | P0.28 | 輸入/輸出 | 單片機 GPIO |
| 9 | P0.29 | 輸入/輸出 | 單片機 GPIO |
| 10 | P0.30 | 輸入/輸出 | 單片機 GPIO |
| 11 | P0.31 | 輸入/輸出 | 單片機 GPIO |
| 12 | DEC4 | - | 1.3V數字電源去耦調節器（詳見芯片手冊） Input from DC/DC regulator Output from 1.3V LDO |
| 13 | DCC | - | DC/DC 直流調節器輸出（詳見芯片手冊） |
| 14 | DEC1 | - | 0.9V 數字電源去耦調節器（詳見芯片手冊） |
| 15 | GND | 輸入 | 地線，連接到電源參考地 |
| 16 | VCC | 輸入 | 電源，1.8 ~ 3.6V DC（注意：高于3.6V電壓，將導致模塊永久損毀） |
| 17 | P0.02 | 輸入/輸出 | 單片機 GPIO |
| 18 | P0.03 | 輸入/輸出 | 單片機 GPIO |
| 19 | P0.04 | 輸入/輸出 | 單片機 GPIO |
| 20 | P0.05 | 輸入/輸出 | 單片機 GPIO |
| 21 | P0.06 | 輸入/輸出 | 單片機 GPIO |
| 22 | P0.07 | 輸入/輸出 | 單片機 GPIO |
| 23 | P0.08 | 輸入/輸出 | 單片機 GPIO |
| 24 | P0.09 | 輸入/輸出 | 單片機 GPIO |
| 25 | P0.10 | 輸入/輸出 | 單片機 GPIO |
| 26 | P0.11 | 輸入/輸出 | 單片機 GPIO |
| 27 | P0.12 | 輸入/輸出 | 單片機 GPIO |
| 28 | P0.13 | 輸入/輸出 | 單片機 GPIO |
| 29 | P0.14 | 輸入/輸出 | 單片機 GPIO |
| 30 | P0.15 | 輸入/輸出 | 單片機 GPIO |
| 31 | P0.16 | 輸入/輸出 | 單片機 GPIO |
| 32 | P0.17 | 輸入/輸出 | 單片機 GPIO |
| 33 | P0.18 | 輸入/輸出 | 單片機 GPIO |
| 34 | P0.19 | 輸入/輸出 | 單片機 GPIO |
| 35 | P0.20 | 輸入/輸出 | 單片機 GPIO |
| 36 | P0.21 | 輸入/輸出/RST | 單片機 GPIO |
| 37 | SWDCLK | 輸入 | 串行線調試時鐘輸入調試和編程 |
| 38 | SWDIO | 輸入 | 串行線調試和編程調試 |
| 39 | P0.22 | 輸入/輸出 | 單片機 GPIO |
| 40 | P0.23 | 輸入/輸出 | 單片機 GPIO |
| 41 | P0.24 | 輸入/輸出 | 單片機 GPIO |
| 42 | GND | 輸入 | 地線，連接到電源參考地 |
| 43 | GND | 輸入 | 地線，連接到電源參考地 |
