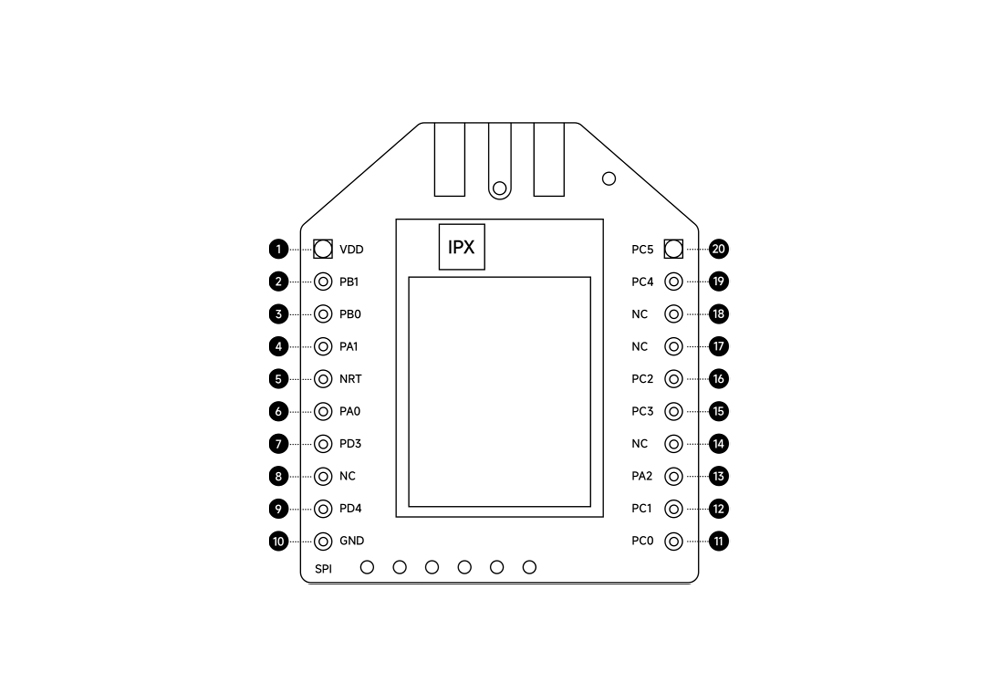

| 引腳序號 | 引腳定義 | 引腳方向 | 引腳用途 |
| 1 | VDD | 輸入 | 支持1.9-3.8V供電，≥3.3V 可保證輸出功率 |
| 2 | PB1 | 輸出 | 串口輸出引腳，TXD |
| 3 | PB0 | 輸入 | 串口接收引腳，RXD |
| 4 | PA1 | 輸入/輸出 | 通用GPIO口 |
| 5 | NRT | 輸入 | 復位引腳，低電平有效 |
| 6 | PA0 | 輸入/輸出 | 通用GPIO口 |
| 7 | PD3 | 輸入/輸出 | 通用GPIO口 |
| 8 | NC | NC | - |
| 9 | PD4 | 輸入 | 喚醒引腳，內部上拉，拉低電平喚醒休眠終端 |
| 10 | GND | 電源地 | 電源地 |
| 11 | PC0 | 輸入/輸出 | 通用GPIO口 |
| 12 | PC1 | 輸入/輸出 | 通用GPIO口 |
| 13 | PA2 | 輸出 | 設備狀態指示引腳,高電平指模塊處于喚醒狀態，低電平為休眠狀態。 |
| 14 | NC | NC | - |
| 15 | PC3 | 輸出 | 入網指示引腳，輸出高電平指模塊未入網；以2Hz頻率輸出高電平指模塊已入網（路由器）；以1Hz頻率輸出高電平指模塊已入網（協調器）；輸出低電平指模塊處于休眠狀態。 |
| 16 | PC2 | 輸入/輸出 | 通用GPIO口 |
| 17 | NC | NC | - |
| 18 | NC | NC | - |
| 19 | PC4 | 輸入/輸出 | 通用GPIO口 |
| 20 | PC5 | 輸入/輸出 | 通用GPIO口 |
| 產品說明書 |
