當前位置： 首頁 >產品中心 >ZigBee 自組網>E180系列（ZigBee 3.0）>E180-2G4Z20SX

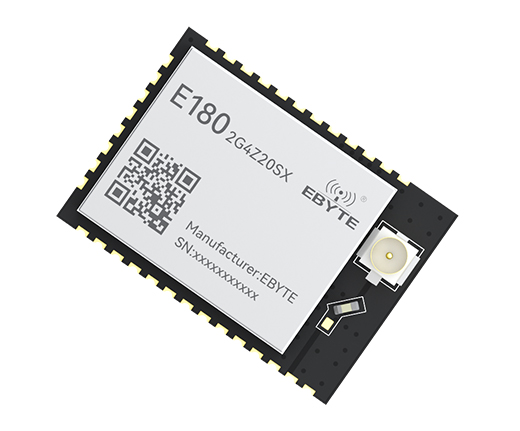

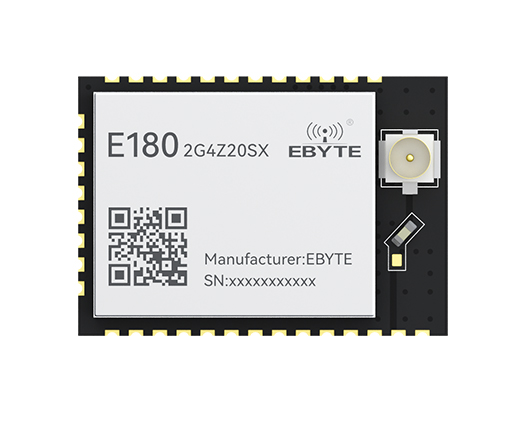

E180-2G4Z20SX zigbee3.0無線模塊

工作頻率：2.4GHz

發射功率：20dBm

通信距離：0.5km

產品尺寸：13.5*19.3*2.2mm

產品重量：1.1±0.1g

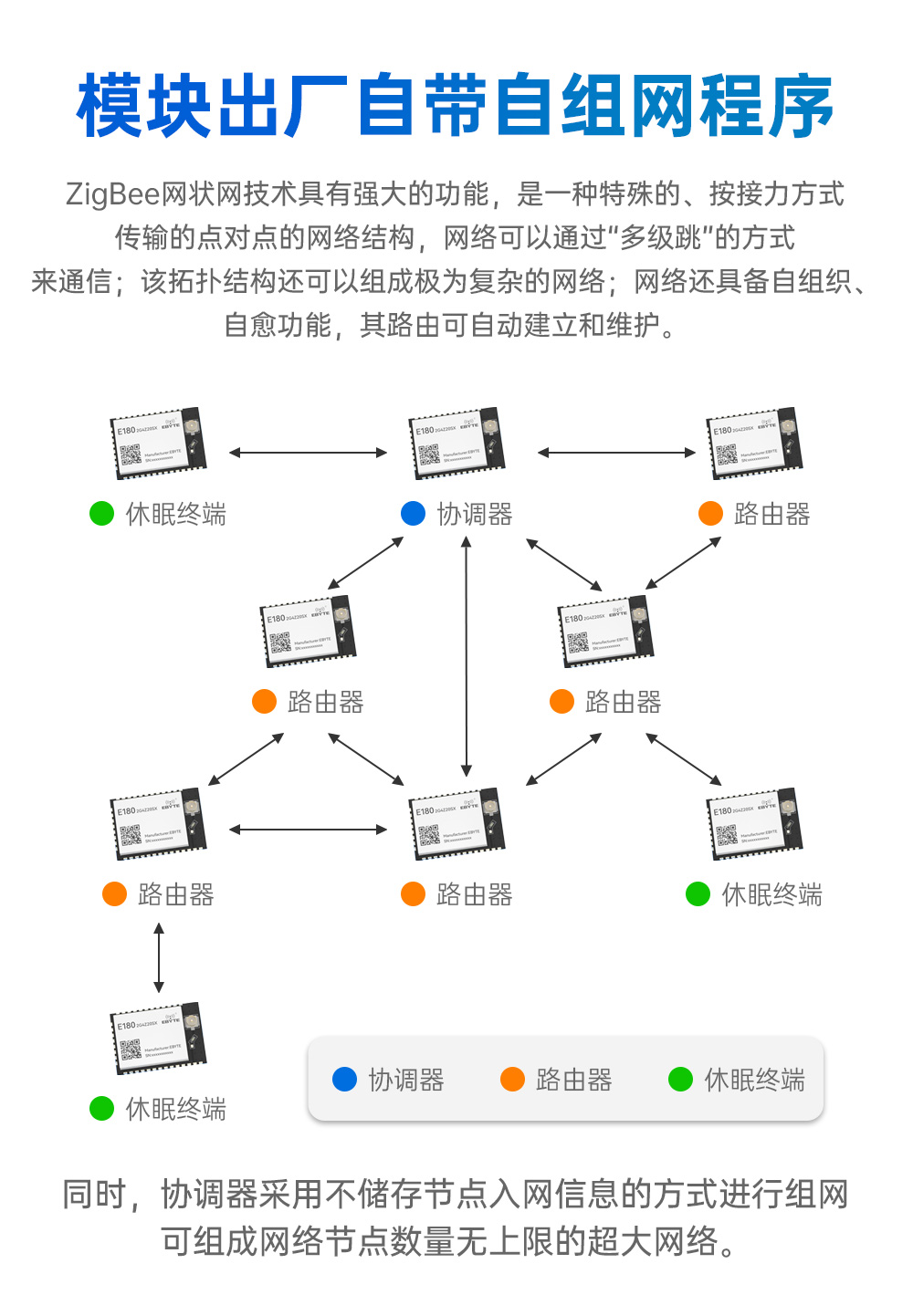

產品簡介：E180-2G4Z20SX是成都億佰特設計生產的一款快速實現無線連接、易于添加、小體積 、低功耗、高可靠性、工作在2.4GHz頻段的ZigBee模塊，內部集成功率放大器，發射功率最高可達 20dBm。該zigbee3.0模塊集成快捷易用的自組網功能，化繁為簡，大幅簡化無線產品復雜的開發過程，使您的產品以更低的成本快速投入市場。

zigbee3.0模塊
E72-zigbee自組網模塊E180系列zigbee模塊

E180-2G4Z20SX-zigbee3.0模塊 (1)
E180-2G4Z20SX-zigbee3.0模塊 (2)

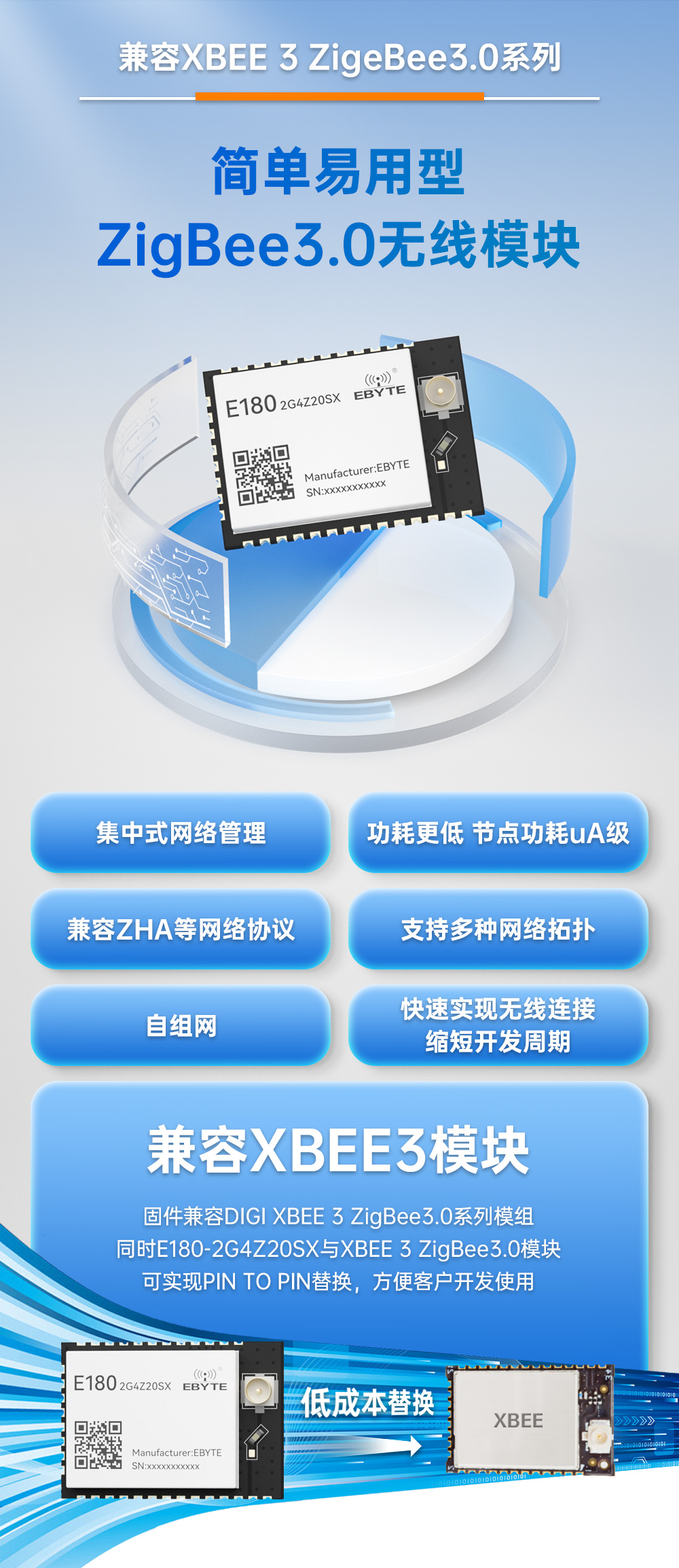

E180-2G4Z20SX-zigbee3.0模塊 (3)

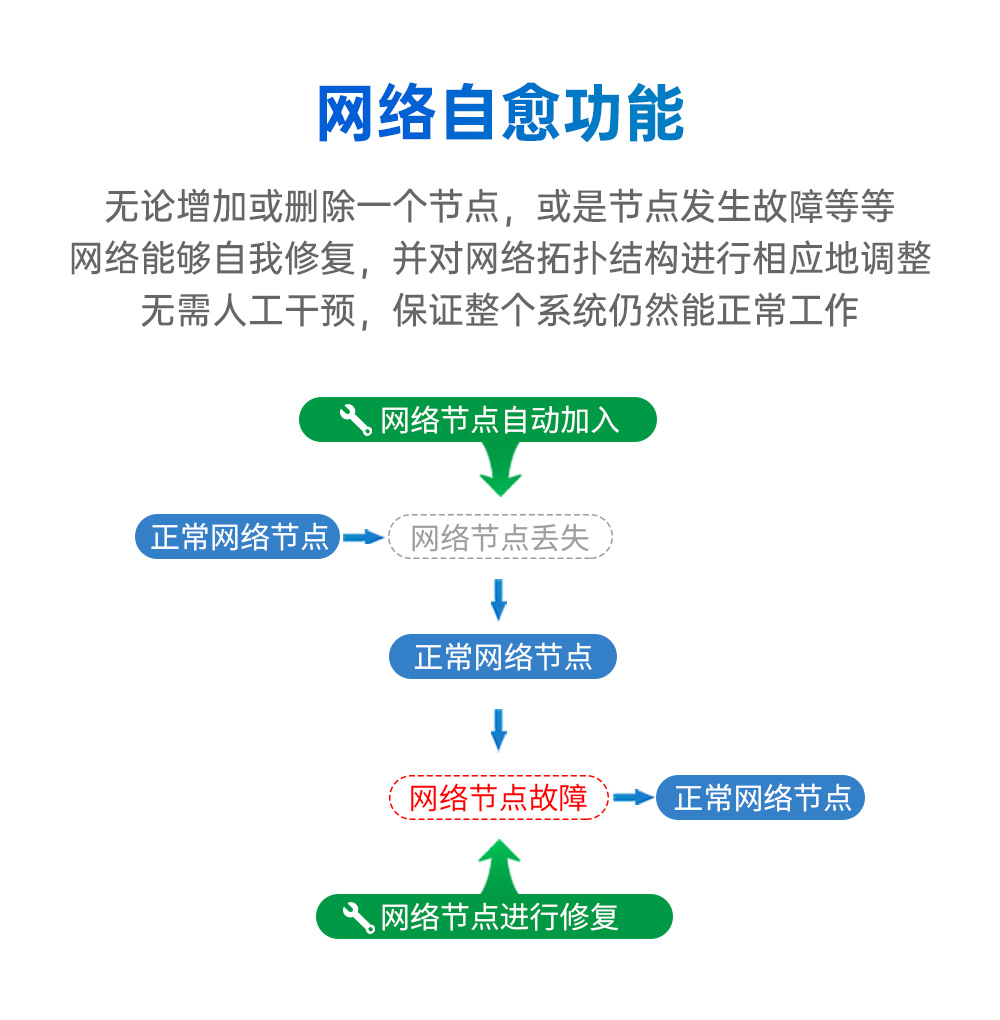

E180-2G4Z20SX-zigbee3.0模塊 (4)

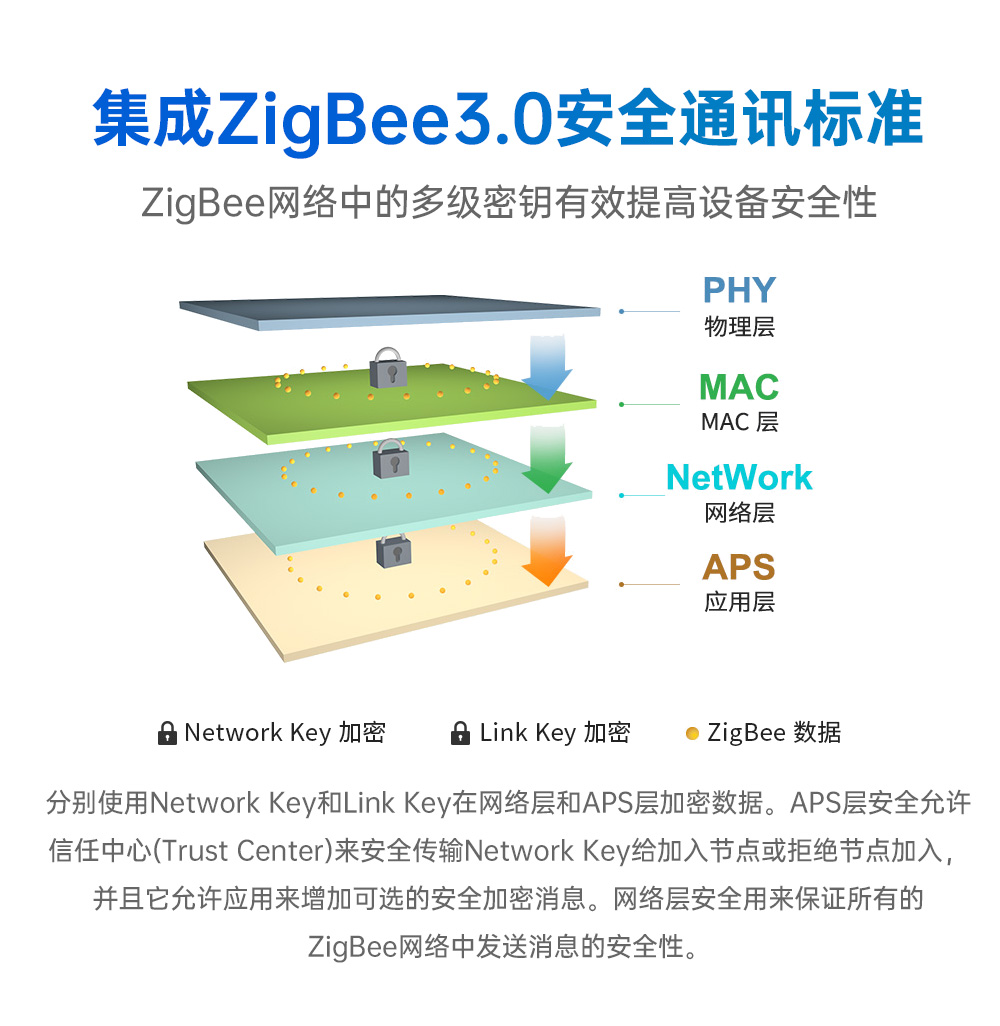

E180-2G4Z20SX-zigbee3.0模塊 (5)

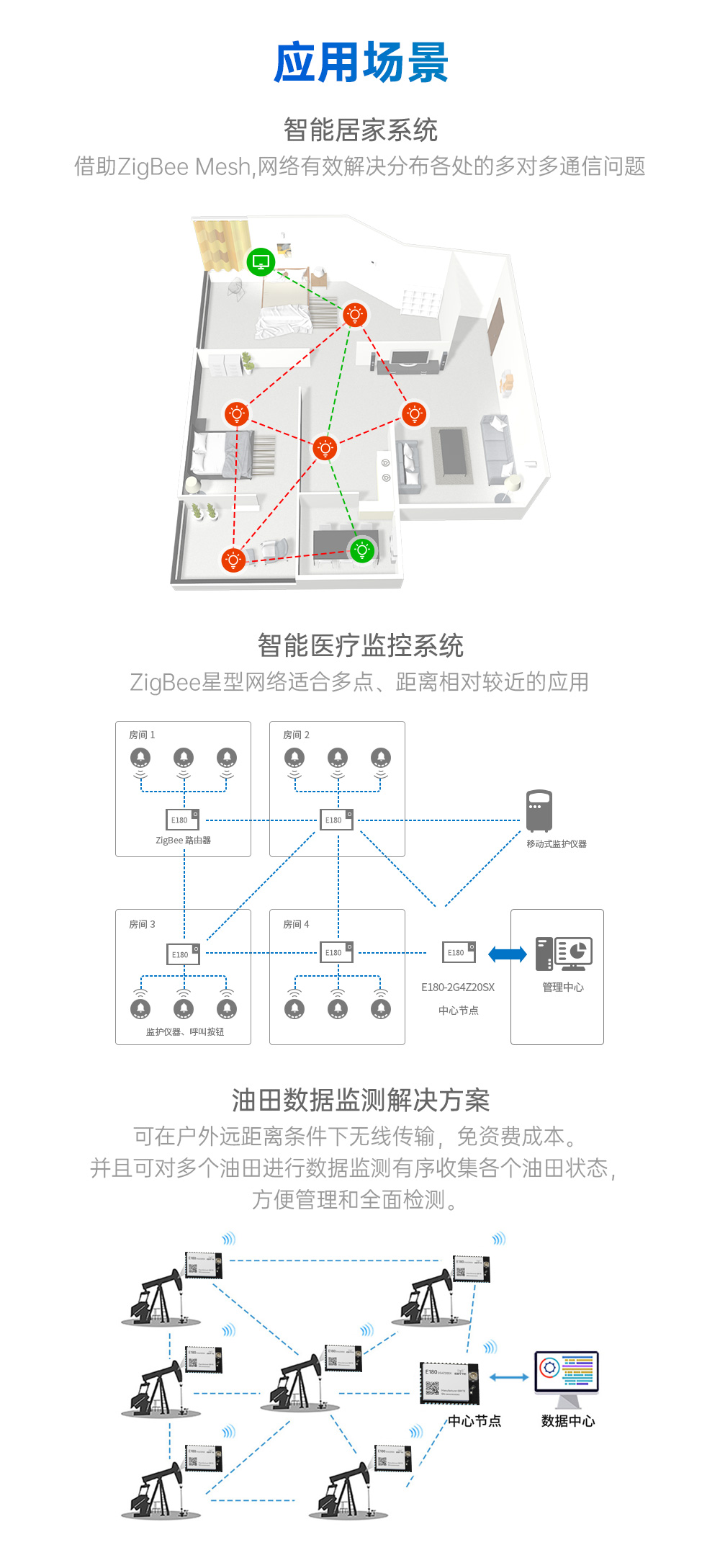

E180-2G4Z20SX-zigbee3.0模塊 (6)
E180-2G4Z20SX-zigbee3.0模塊 (7)
E180-2G4Z20SX-zigbee3.0模塊 (8)
E180-2G4Z20SX-zigbee3.0模塊 (9)
E180-2G4Z20SX-zigbee3.0模塊 (10)
E180-2G4Z20SX-zigbee3.0模塊 (11)
E180-2G4Z20SX-zigbee3.0模塊 (12)

主要參數性能備注
最小值最大值
電源電壓（V）03.8超過 3.8V  永久燒毀模塊
阻塞功率（dBm）-10近距離使用燒毀概率較小
工作溫度（℃）-4085工業級
工作濕度（%）1090%
儲存溫度（℃）-40125℃


主要參數性能備注
最小值典型值最大值
工作電壓（V）1.93.33.8≥3.3V 可保證輸出功率，超過 3.8V 會使模塊損毀
通信電平（V）-3.3-使用 5V TTL 有風險燒毀
工作溫度（℃）-40-85工業級設計
工作頻段（MHz）2400-2480支持 ISM 頻段
功
耗		發射電流（mA）-160-瞬時功耗
接收電流（mA）-10--

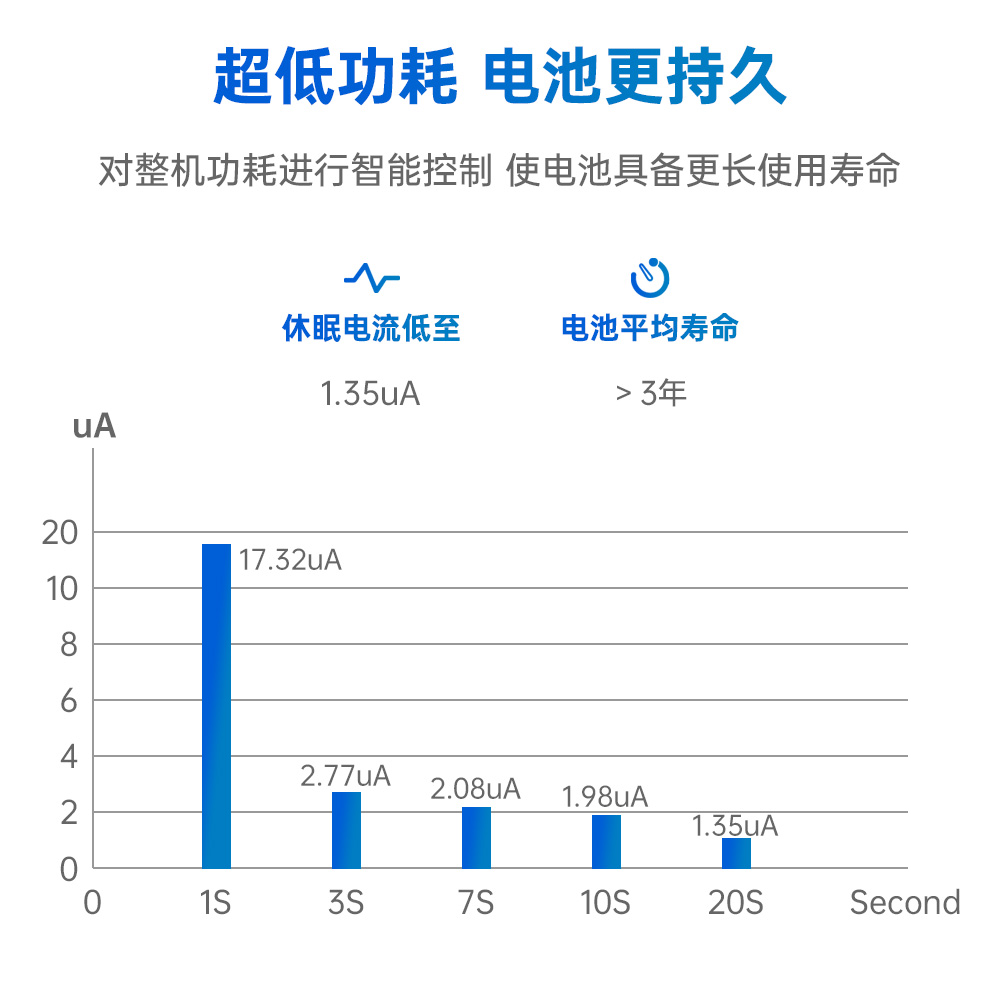

休眠電流（μA）1.81.982供電 3.3V,10s 周期性喚醒休眠電流
發射功率（dBm）19.52020.5-
空中速率-250kbps--
FIFO（byte）-1024-超過 66 字節自動分包，單包大小不超過 1024 字節



主要參數描述備注
通信距離500m晴朗空曠環境，天線增益 2.5dBi，天線高度 2 米，空中速率 250kbps

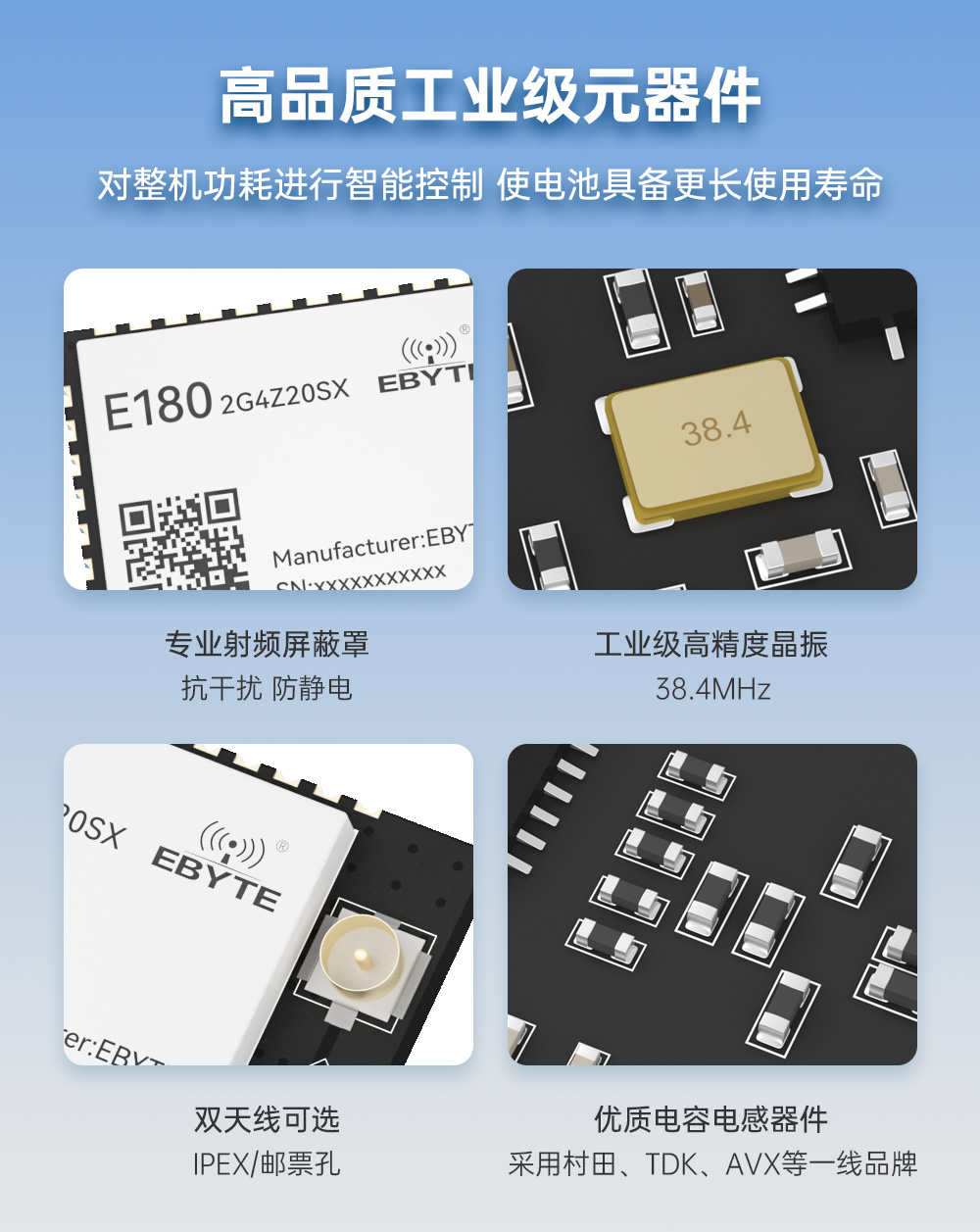

晶振頻率38.4MHz-
支持協議ZigBee 3.0-
封裝方式貼片式-
接口方式1.25mm 郵票孔-

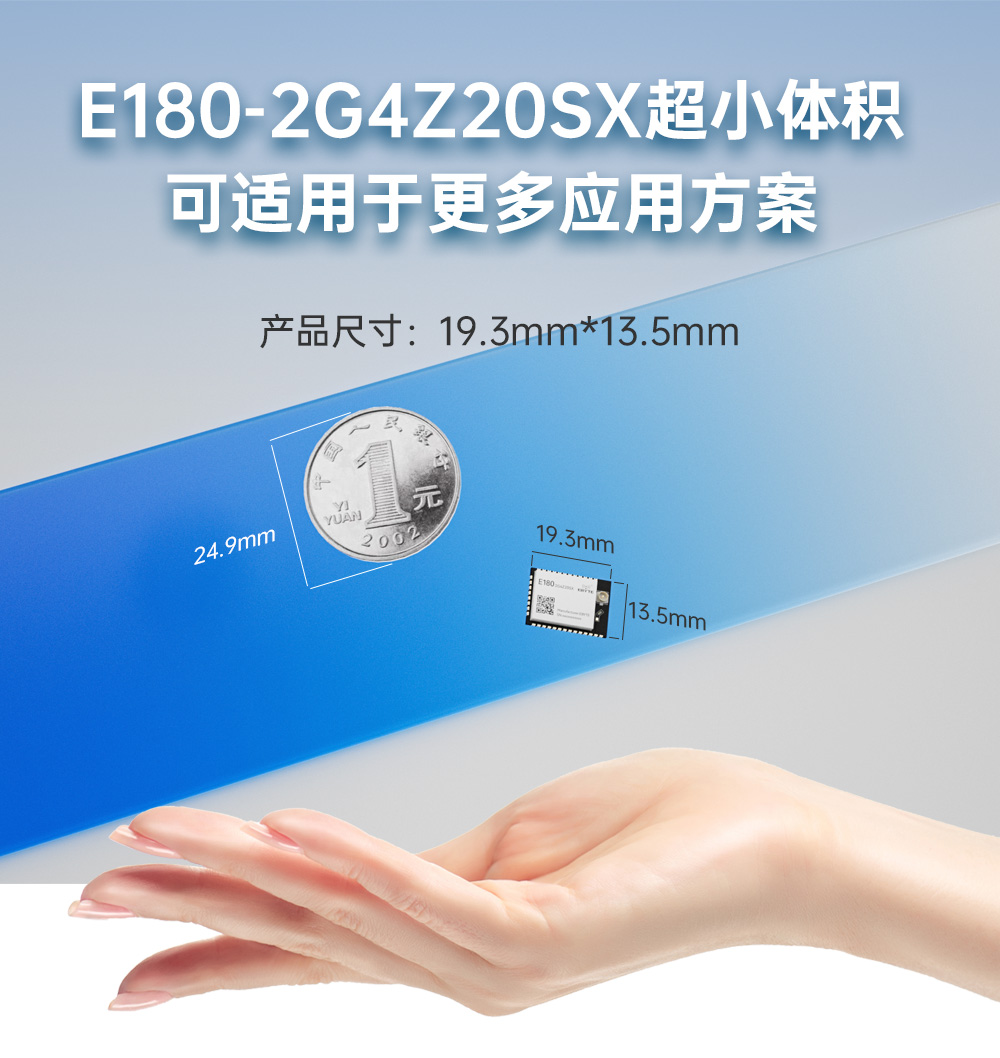

外形尺寸13.5*19.3*2.2mm±0.1mm

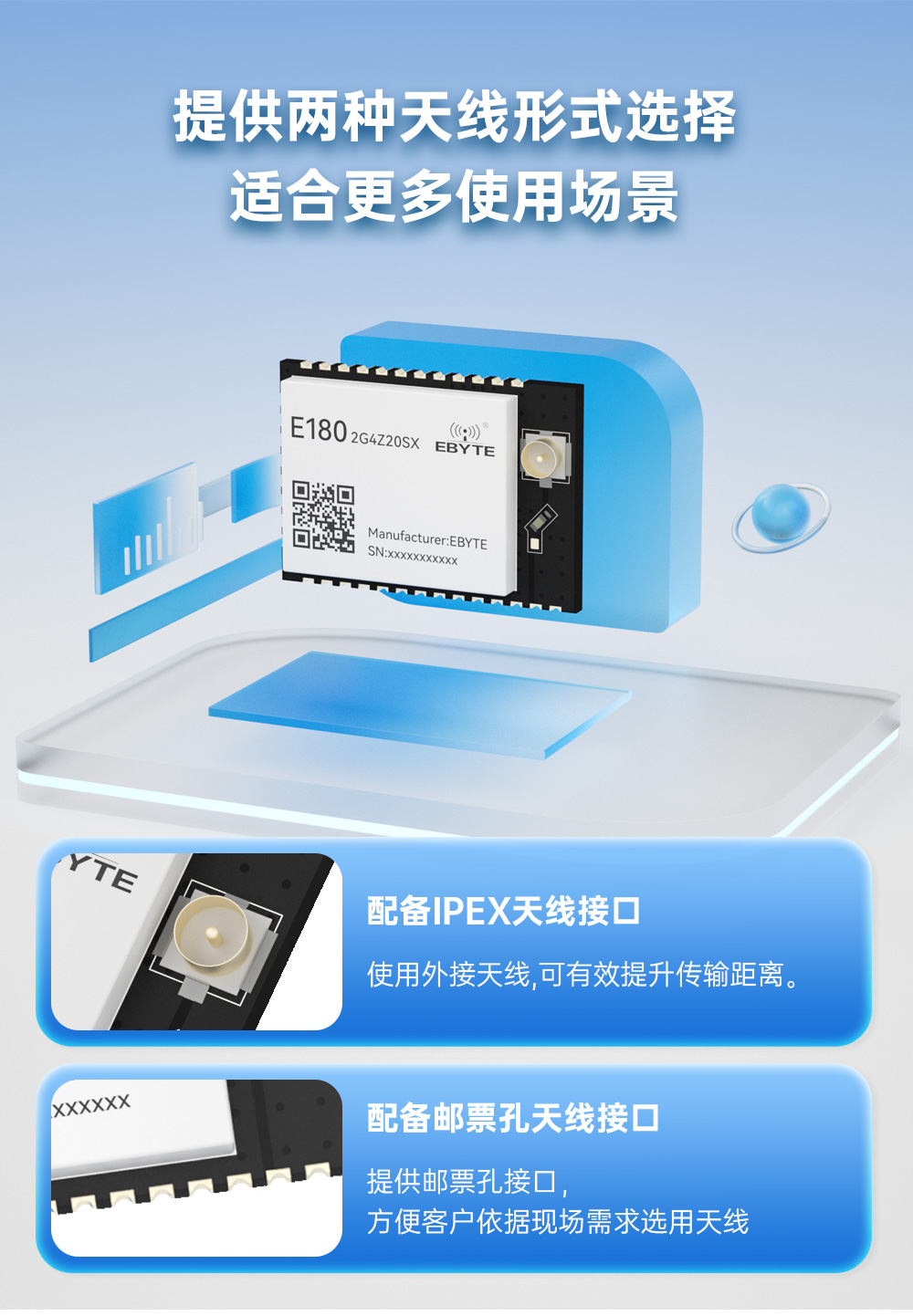

天線接口IPEX/郵票孔等效阻抗約 50Ω
產品重量1.1g±0.1g

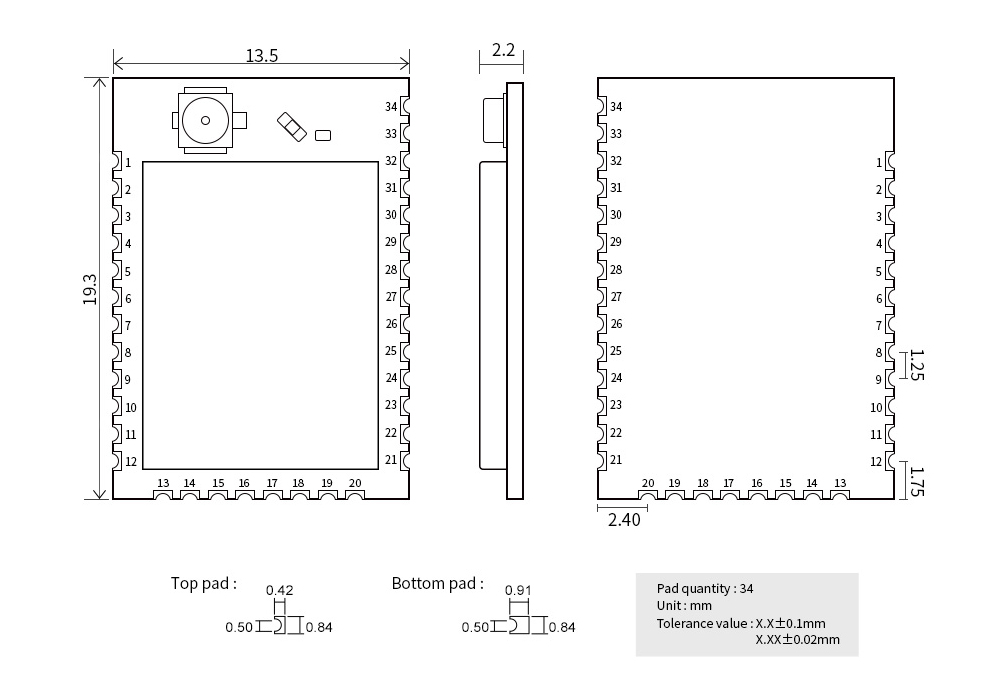

zigbee3.0模塊引腳


引腳序號引腳定義引腳方向引腳用途
1GND電源地電源地
2VCC輸入支持 1.9-3.8V 供電，≥3.3V  可保證輸出功率
3PB1輸出串口輸出引腳，TXD
4PB0輸入串口接收引腳，RXD
5PA1輸入/輸出通用 GPIO 口
6RESET輸入復位引腳，低電平有效
7PA0輸入/輸出通用 GPIO 口
8PD3輸入/輸出通用 GPIO 口
9PD4輸入喚醒引腳，內部上拉，拉低電平喚醒休眠終端
10GND電源地電源地
11PD2輸入/輸出通用 GPIO 口
12GND電源地電源地
13PA6輸入/輸出通用 GPIO 口
14PA5輸入/輸出通用 GPIO 口
15PA4輸入/輸出通用 GPIO 口
16PA3輸入/輸出通用 GPIO 口
17NCNC-
18NCNC-
19NCNC-
20NCNC-
21GND電源地電源地
22NCNC-
23PC0輸入/輸出通用 GPIO 口
24PC1輸入/輸出通用 GPIO 口
25PA2輸出設備狀態指示引腳,高電平指模塊處于喚醒狀態，低電平為休眠狀態。

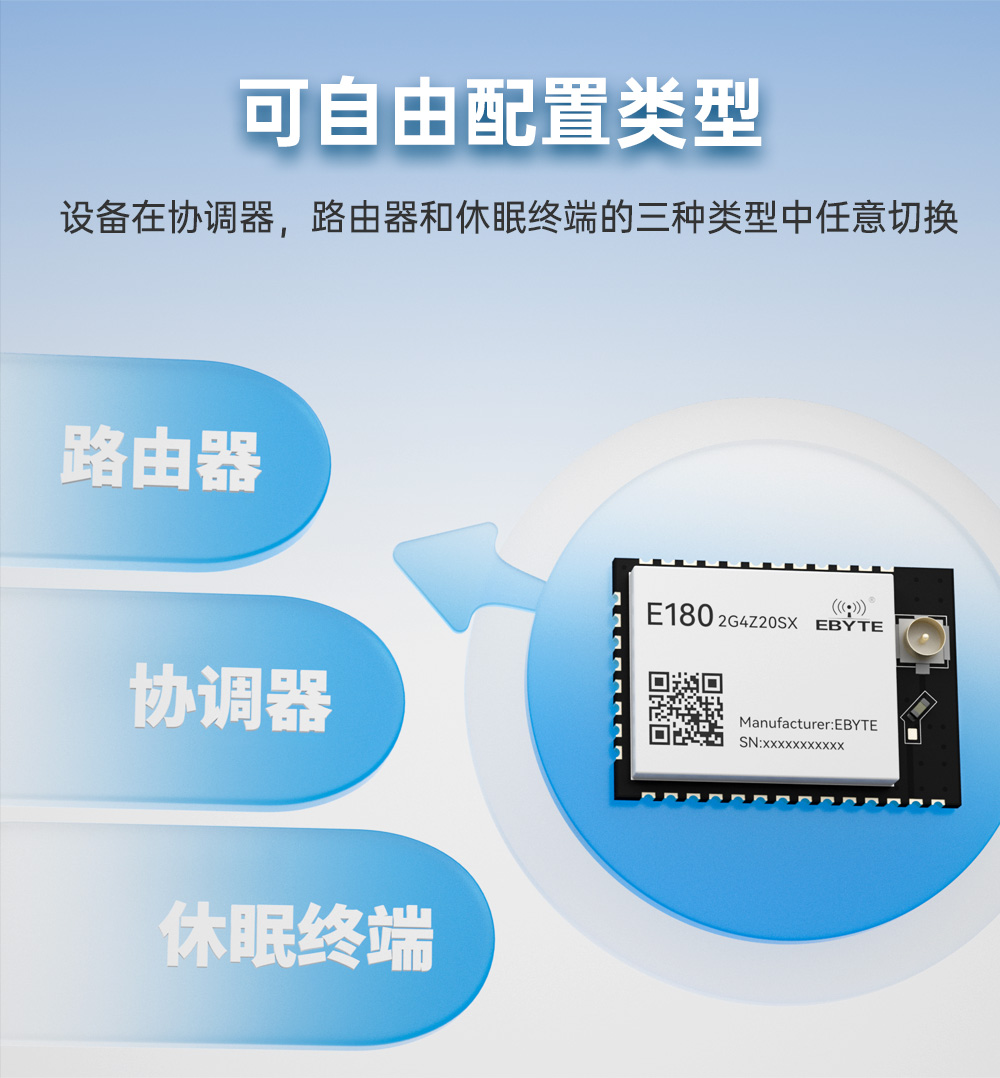

26PC3輸出入網指示引腳，輸出高電平指模塊未入網；以 2Hz 頻率輸出高電平指模塊已入網（路由器）；以 1Hz 頻率輸出高電平指模塊已入網（協調器）；輸出低電平指模塊處于休眠狀態。
27PC2輸入/輸出通用 GPIO 口
28NCNC-
29NCNC-
30PC4輸入/輸出通用 GPIO 口
31PC5輸入/輸出通用 GPIO 口
32GND電源地電源地
33RF-天線接口
34GND電源地電源地
