接口：USB
芯片：-
尺寸：98.2*40mm
重量：20.2g±0.1g

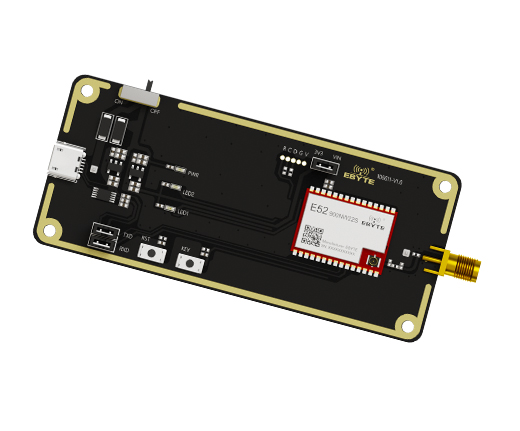

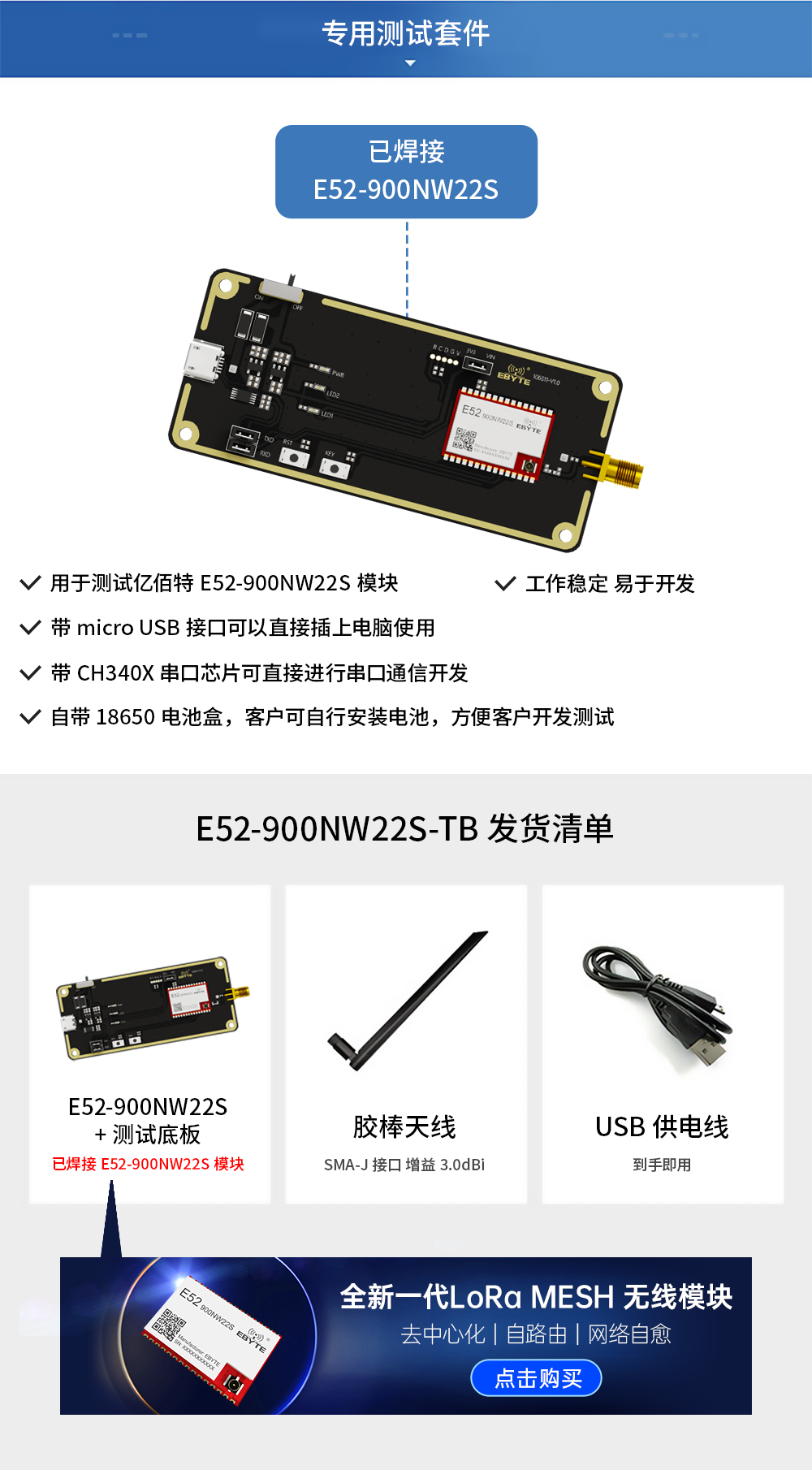

產品簡介：用于測試和開發成都億佰特E52-900NW22S無線模塊，E52-900NW22S-TB已經預焊接E52-900NW22S模塊，詳細使用請參照模塊手冊。該套件帶CH340X串口芯片，可直接進行串口通信開發。帶micro USB接口，可以直接插上電腦使用。用戶可自行接入外接電源和串口。自帶18650電池盒，客戶可自行安裝電池，方便客戶開發測試。工作穩定，易于開發。

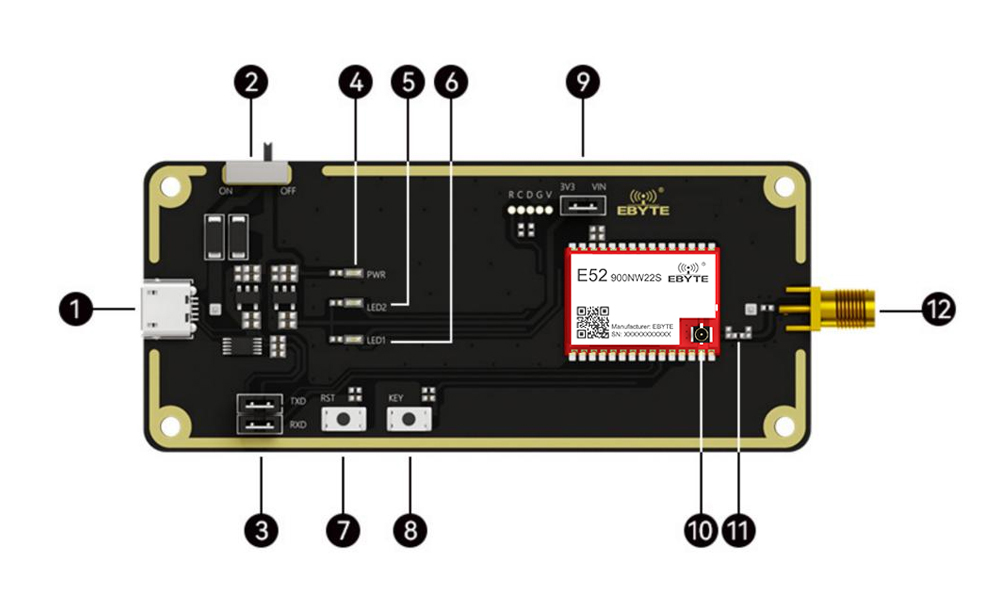

| 序號 | 序號說明 |
| ① | Micro USB接口，USB轉UART接口 |
| ② | 電池電源開關 |
| ③ | UART引腳跳線帽 |
| ④ | 電源指示燈 |
| ⑤ | LED2 |
| ⑥ | 發射指示燈 |
| ⑦ | 復位按鍵 |
| ⑧ | BootLoader按鍵 |
| ⑨ | 模塊電電源跳線帽 |
| ⑩ | IPEX天線座子 |
| ? | 0Ω電阻，用于切換射頻天線接口連接， 默認為連接狀態，使用SMA天線接口輸 出，若客戶采用IPEX天線，需去除此電阻。 |
| ? | SMA天線座子 |
| 產品說明書 |
【用戶手冊】E52-400NW22S-TB_Usermanual_CN  |
| 【應用筆記】AN2023005_EBYTE無線模塊供電電源參考設計 |
| 開發測試 |
| 【原理圖】E52-400NW22S-TB_SCH |
| 【配置軟件】RF_Setting_E52 V1.0 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
