接口：USB
芯片：-
尺寸：55.0*35.0mm
重量：27.5±0.5g

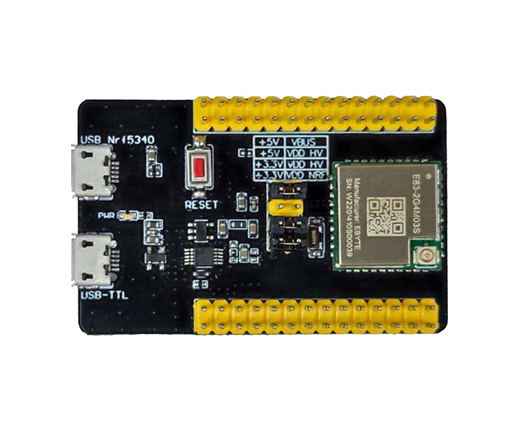

產品簡介：用于測試和開發成都億佰特E83-2G4M03S無線模塊，E83-2G4M03S-TB已經預焊接E83-2G4M03S，詳細使用請參照模塊手冊。E83-2G4M03S無線模塊所有IO口都已引出。模塊帶CH340X串口芯片，可直接進行串口通信開發。模塊工作穩定，易于開發。

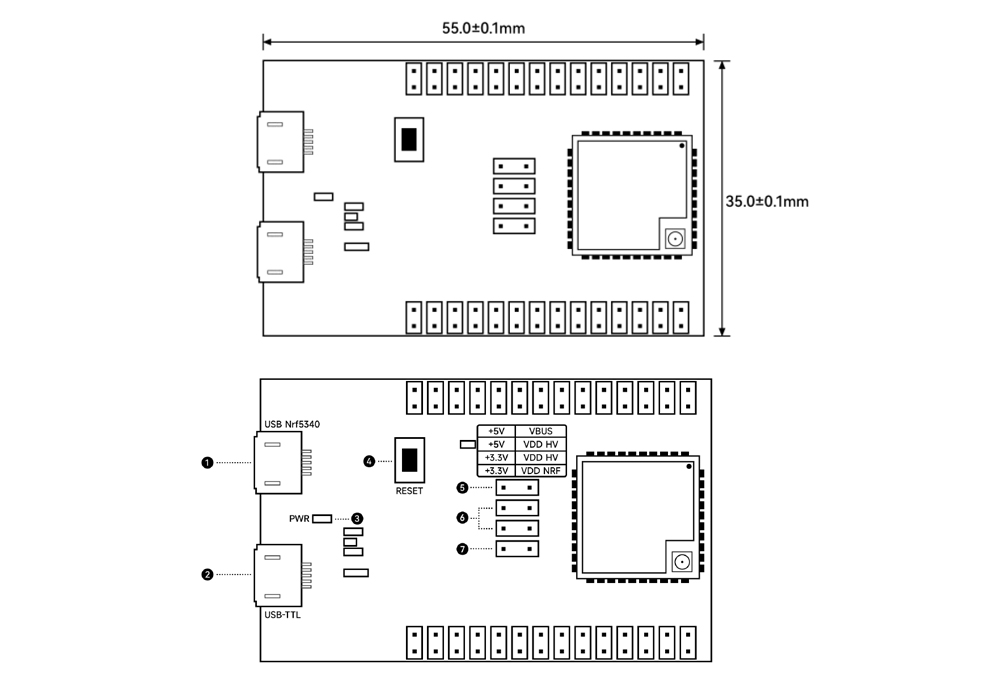

| 序號 | 說明 |
| 1 | Micro USB接口1，直連芯片USB引腳 |
| 2 | Micro USB接口2，USB轉UART接口 |
| 3 | 電源指示燈 |
| 4 | 復位按鍵 |
| 5 | VBUS供電選擇端口 |
| 6 | VDD HV供電選擇端口，跳線帽連接上方引腳，VDD HV采用5V供電，跳線帽連接下方引腳，VDD HV采用3.3V供電。 |
| 7 | VDD NRF供電選擇端口 |
| 產品說明書 |
【用戶手冊】E83-2G4M03S-TB_Usermanual_CN  |
| 開發測試 |
| 【芯片手冊】nRF5340 |
| 【開發評估套件】E83-2G4M03S-TB |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
