接口：Type-C
芯片：-
尺寸：30*85mm

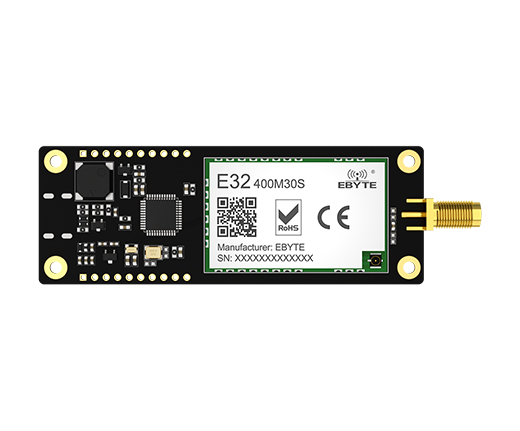

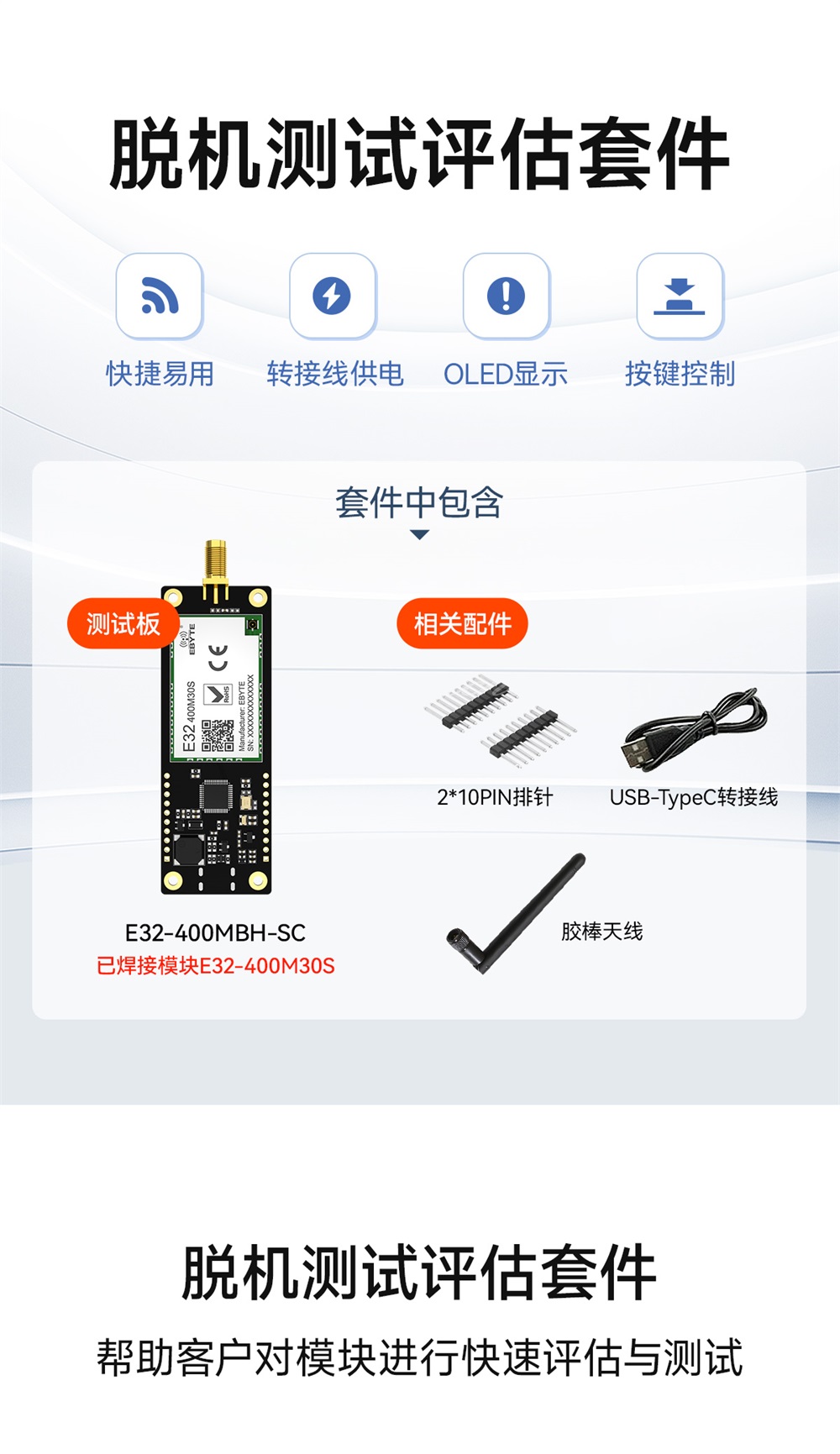

產品簡介：SC系列評估套件旨在幫助用戶快速評估億佰特新一代封裝兼容型無線模塊。MCU使用STM32F103C8T6,可用管腳均已引出至兩側排針，開發人員可以根據實際需求，輕松通過跳線連接多種外圍設備，方便開發人員進行二次開發。該套件提供完整的軟件應用示例，助力客戶快速上手無線數據通信開發。根據客戶需求可以板載不同類型的 Sub-1G 無線模組。已支持的模組都具有引腳兼容的封裝，可快速替換。
| 序號 | 參數名 | 參數值 | 注釋 |
| 1 | 測試板尺寸 | 30*85mm | - |
| 2 | 生產工藝 | 無鉛工藝，機貼 | 機貼能保證批量一致性和可靠性 |
| 3 | 天線接口 | SMA | - |
| 4 | 供電接口 | Type-C | USB 轉 Type-C |
| 5 | 工作溫度 | -40 ~ +85℃ | - |
| 6 | 工作濕度 | 10% ~90% | - |
| 7 | 儲存溫度 | -40 ~ +125℃ | - |
| 引腳序號 | 定義 | 功能說明 |
| 1 | GND | 底板地線 |
| 2 | PA2 | MCU_PA2 引腳 |
| 3 | PA1 | MCU_PA1 引腳 |
| 4 | PA0 | MCU_PA0 引腳 |
| 5 | PB8 | MCU_PB8 引腳 |
| 6 | VBAT | MCU_VBAT 引腳 |
| 7 | PC13 | MCU_PC13 引腳 |
| 8 | GND | 底板地線 |
| 9 | GND | 底板地線 |
| 10 | +5V | 5V 供電接口 |
| 11 | GND | 底板地線 |
| 12 | 3.3V | 3.3V 供電接口 |
| 13 | CLK | SWCLK |
| 14 | DIO | SWDIO |
| 15 | GND | 底板地線 |
| 16 | RXD | MCU_RXD 數據輸入引腳 |
| 17 | TXD | MCU_TXD 數據輸出引腳 |
| 18 | PA8 | MCU_PA8 引腳 |
| 19 | PB15 | MCU_PB15 引腳 |
| 20 | PB14 | MCU_PB14 引腳 |
