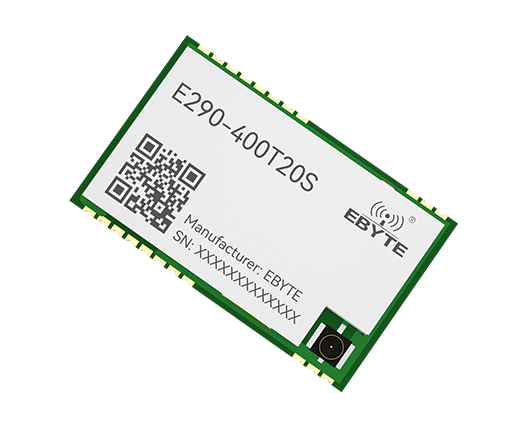

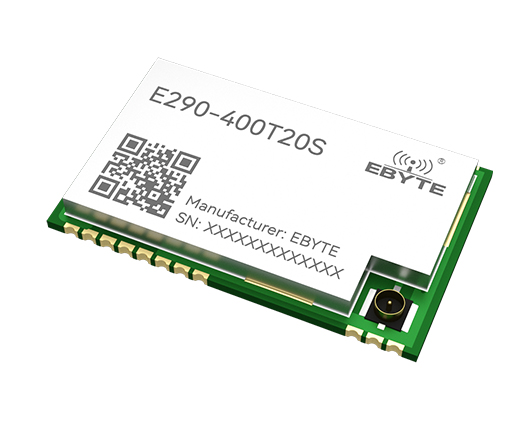

發射功率：20dBm
通信距離：5km
空中速率：2.4k～62.5kbps
產品尺寸：26*16mm 產品重量：2.37±0.05g

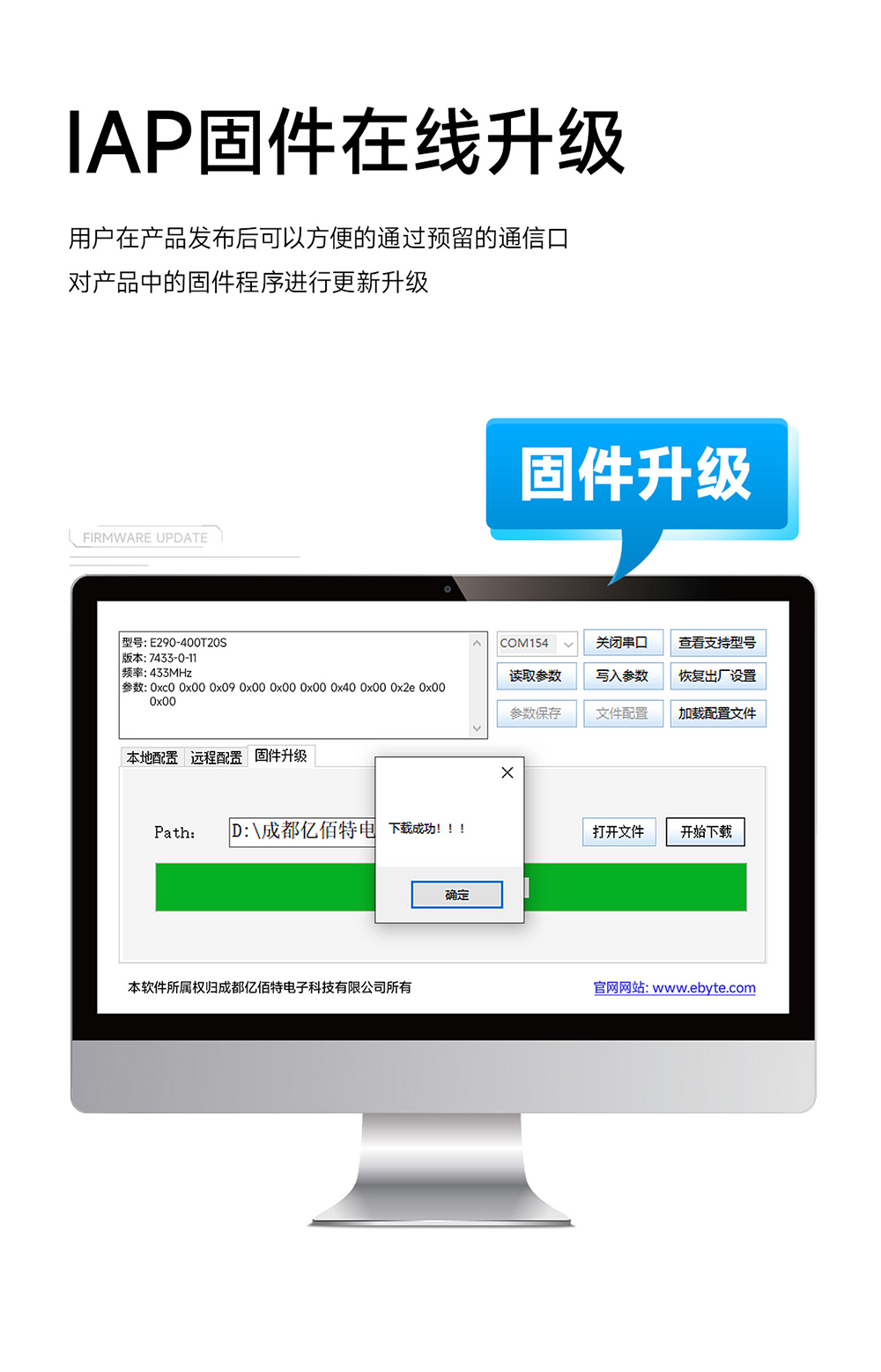

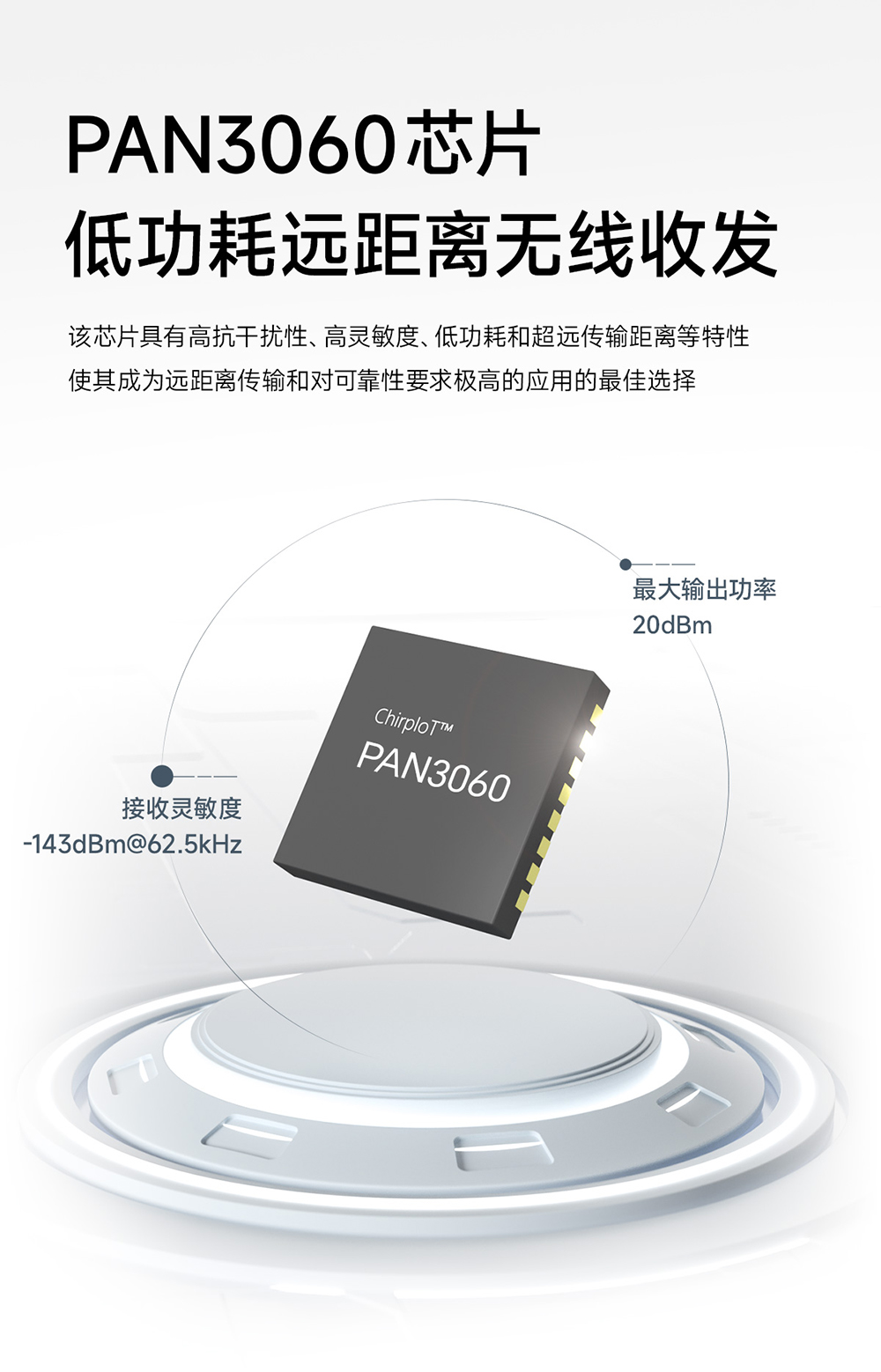

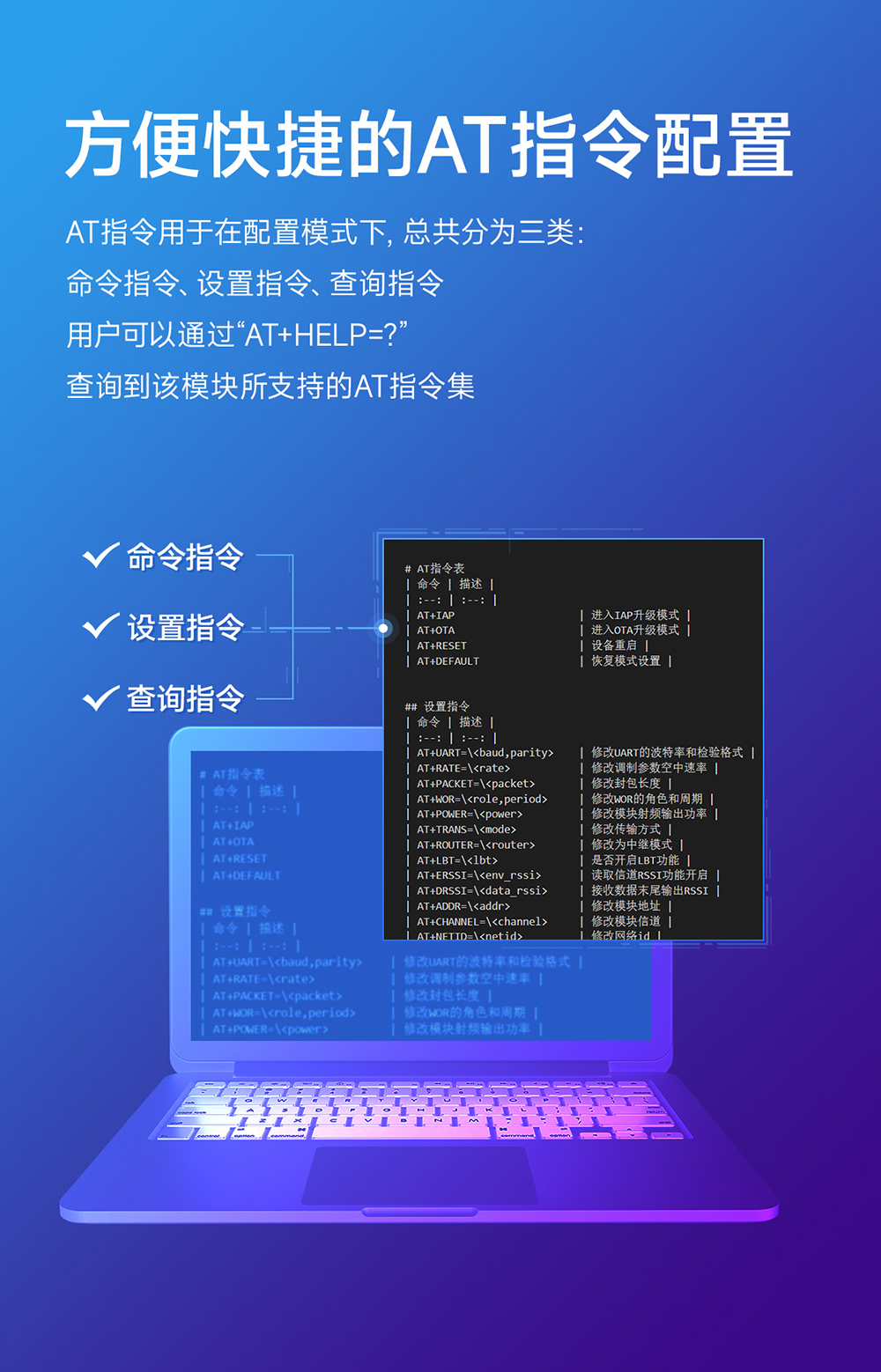

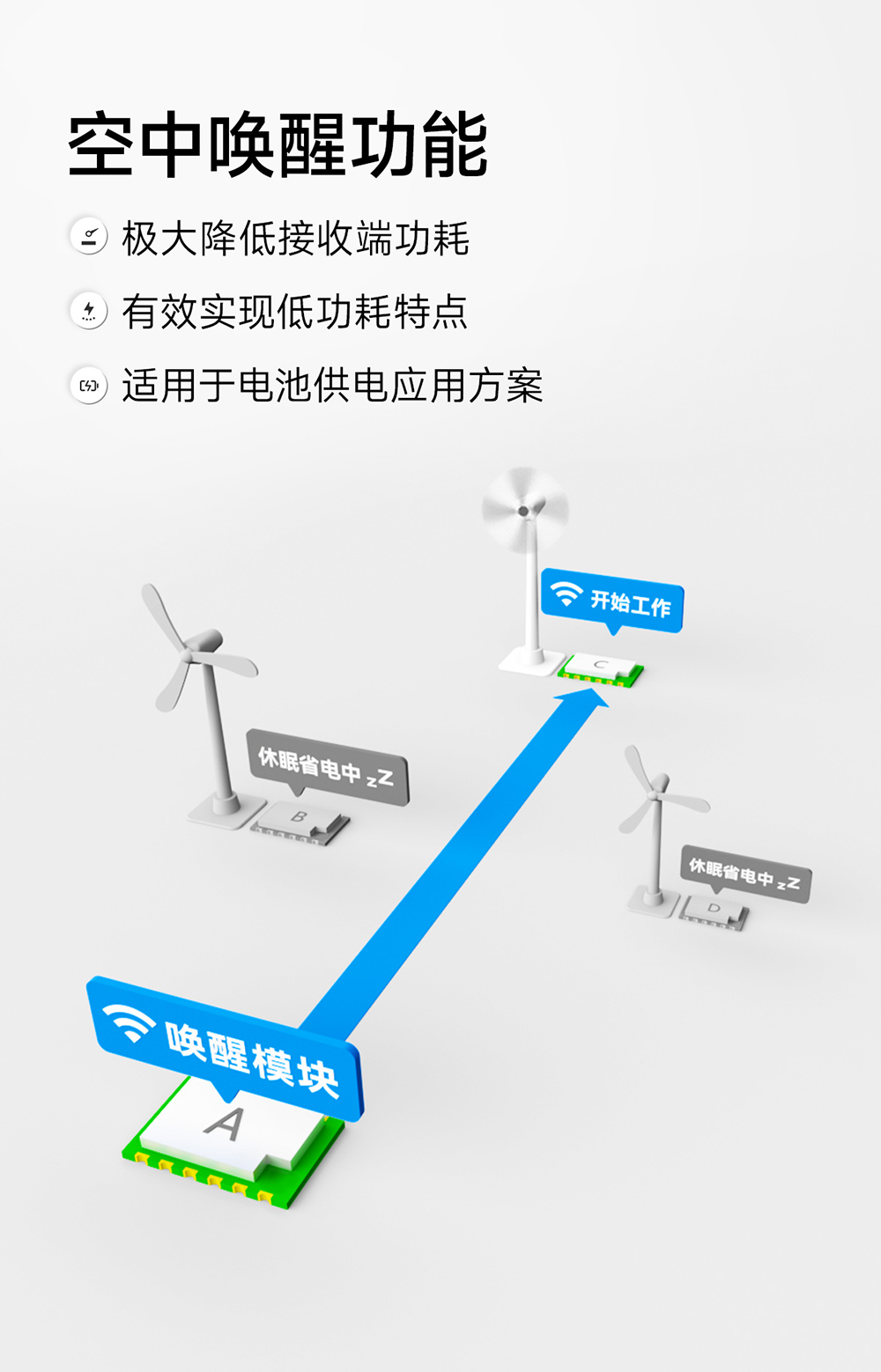

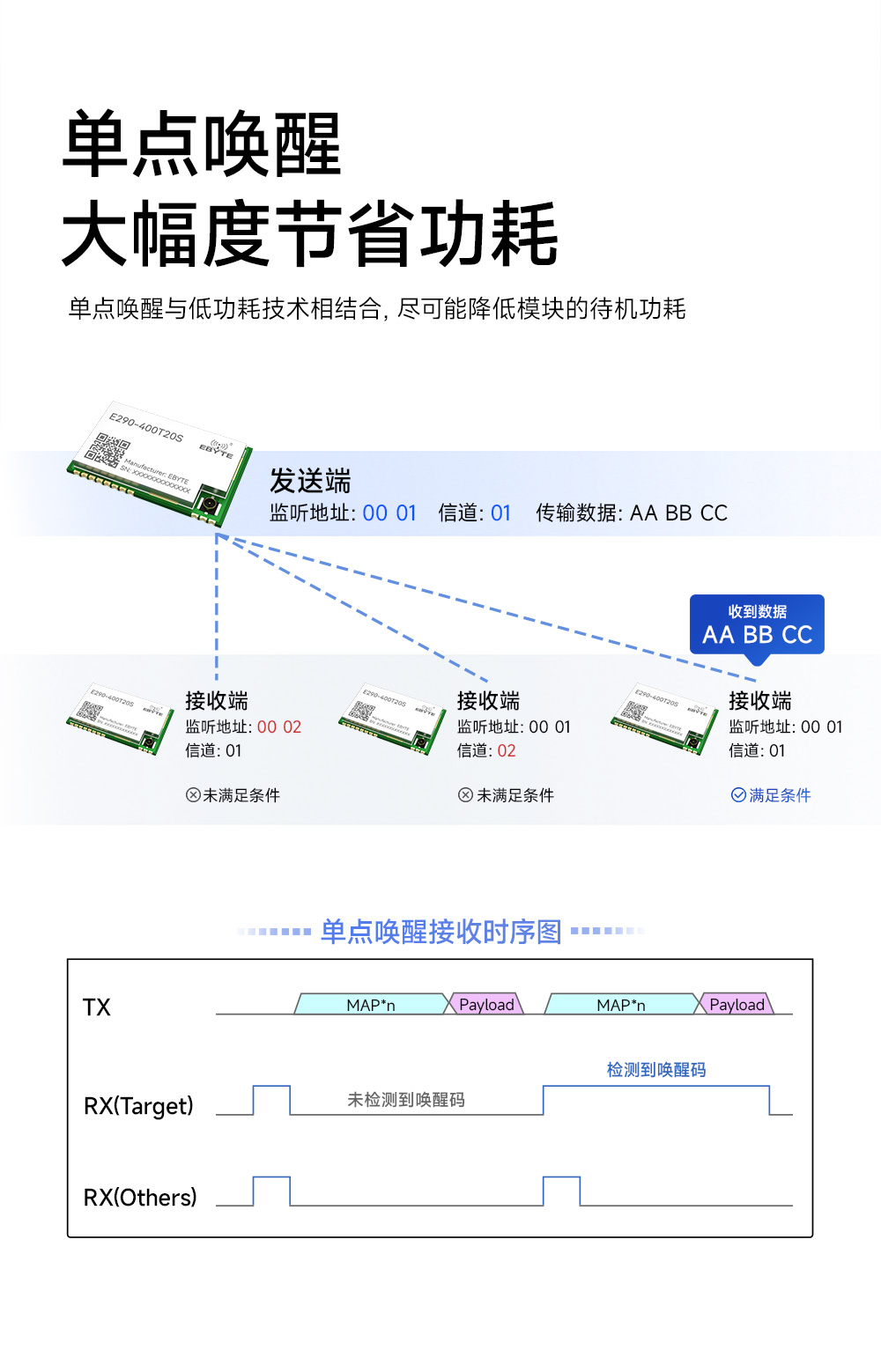

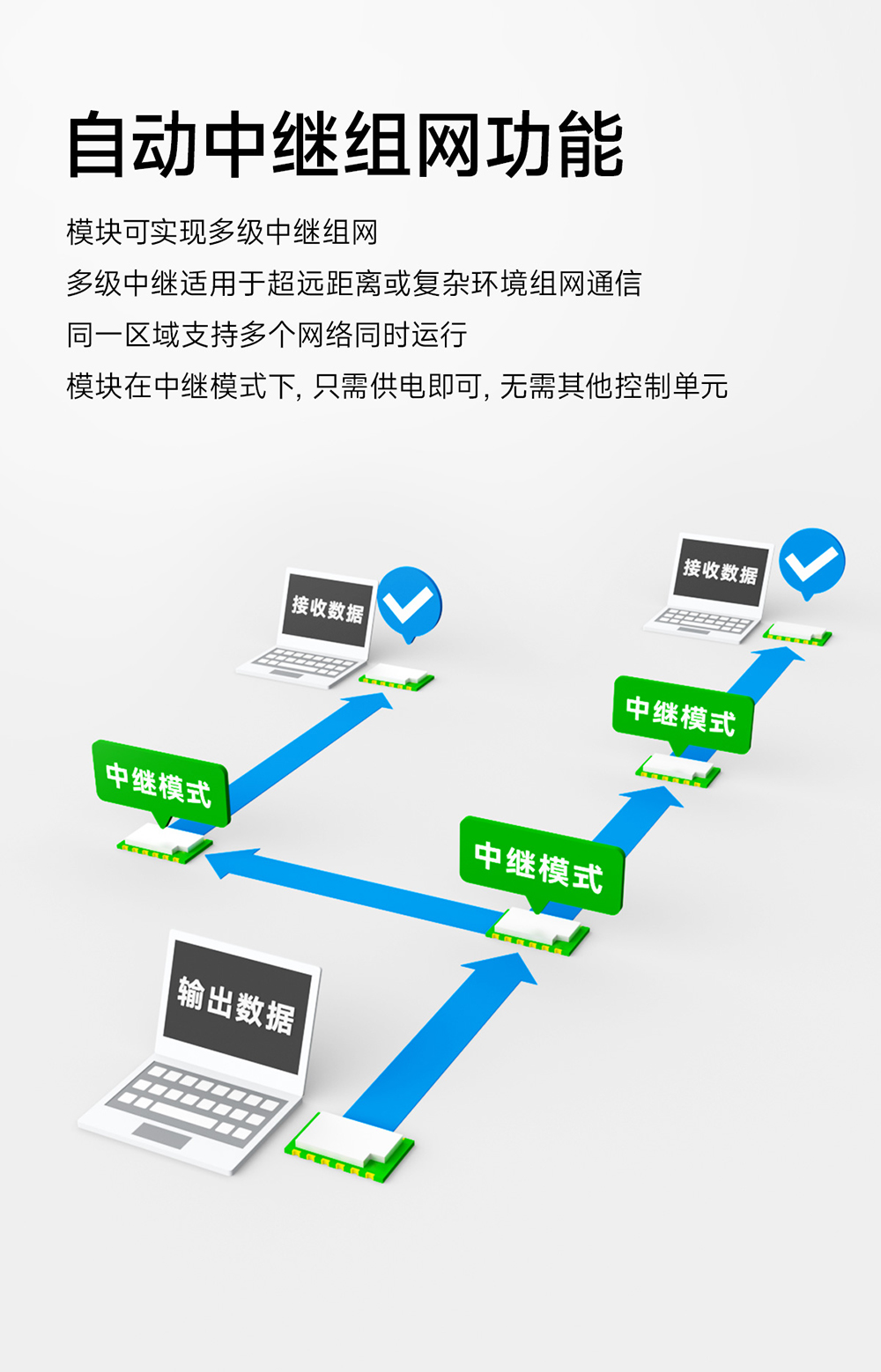

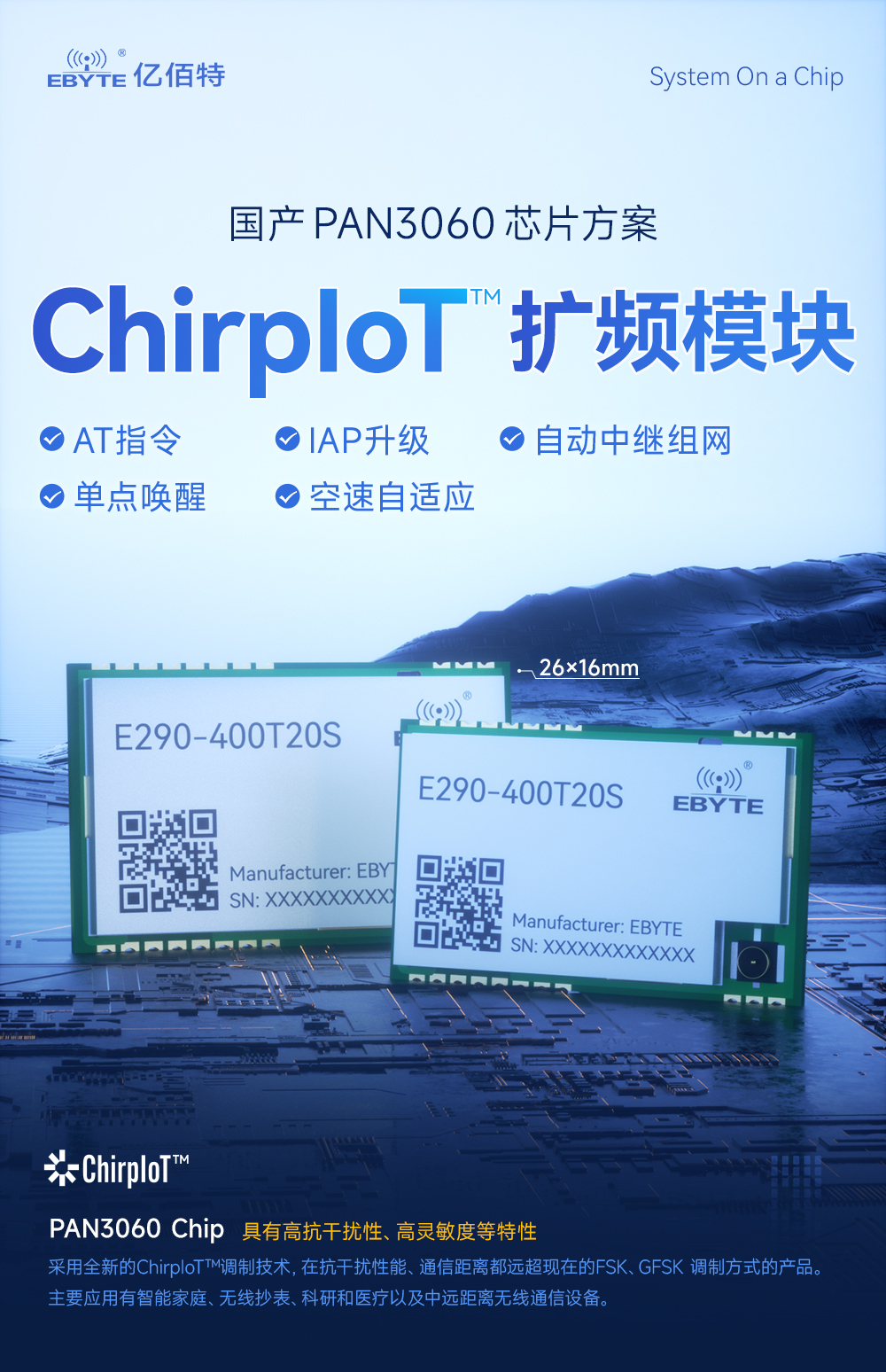

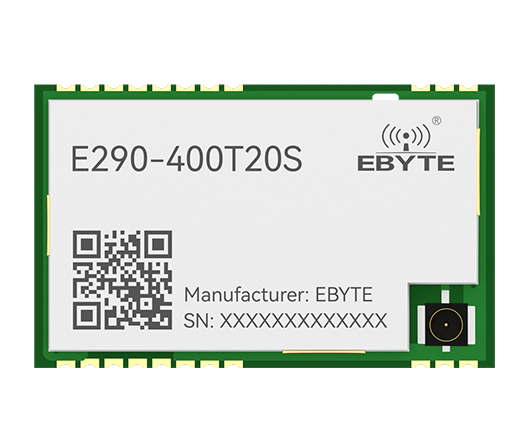

產品簡介：E290-400T20S是全新一代的無線模塊，基于磐啟微PAN3060射頻芯片的UART無線串口模塊，具有多種傳輸方式，工作在(410.125～493.125MHz）頻段（默認433.125MHz），采用擴頻技術ChirpIoT?，TTL電平輸出。無線模塊采用全新一代的 ChirpIoT?擴頻技術，支持半雙工無線通訊，具有高抗干擾性，高靈敏度的特點；支持空中喚醒、無線配置、自動中繼、通信密鑰、AT指令、IAP升級等功能，支持分包長度設定，可提供定制開發服務。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 5.5 | 超過 5.5V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓(V) | 2.6 | 5 | 5.5 | ≥3.3V 可保證輸出功率 | |
| 通信電平(V) | - | 3.3 | - | 使用 5V TTL 建議加電平轉換 | |
| 工作溫度（℃) | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 410.125 | - | 493.125 | 支持 ISM 頻段 | |
| 功耗 | 發射電流（mA) | - | 120 | - | 固定負載瞬時功耗，天線測量結果有所不同 |

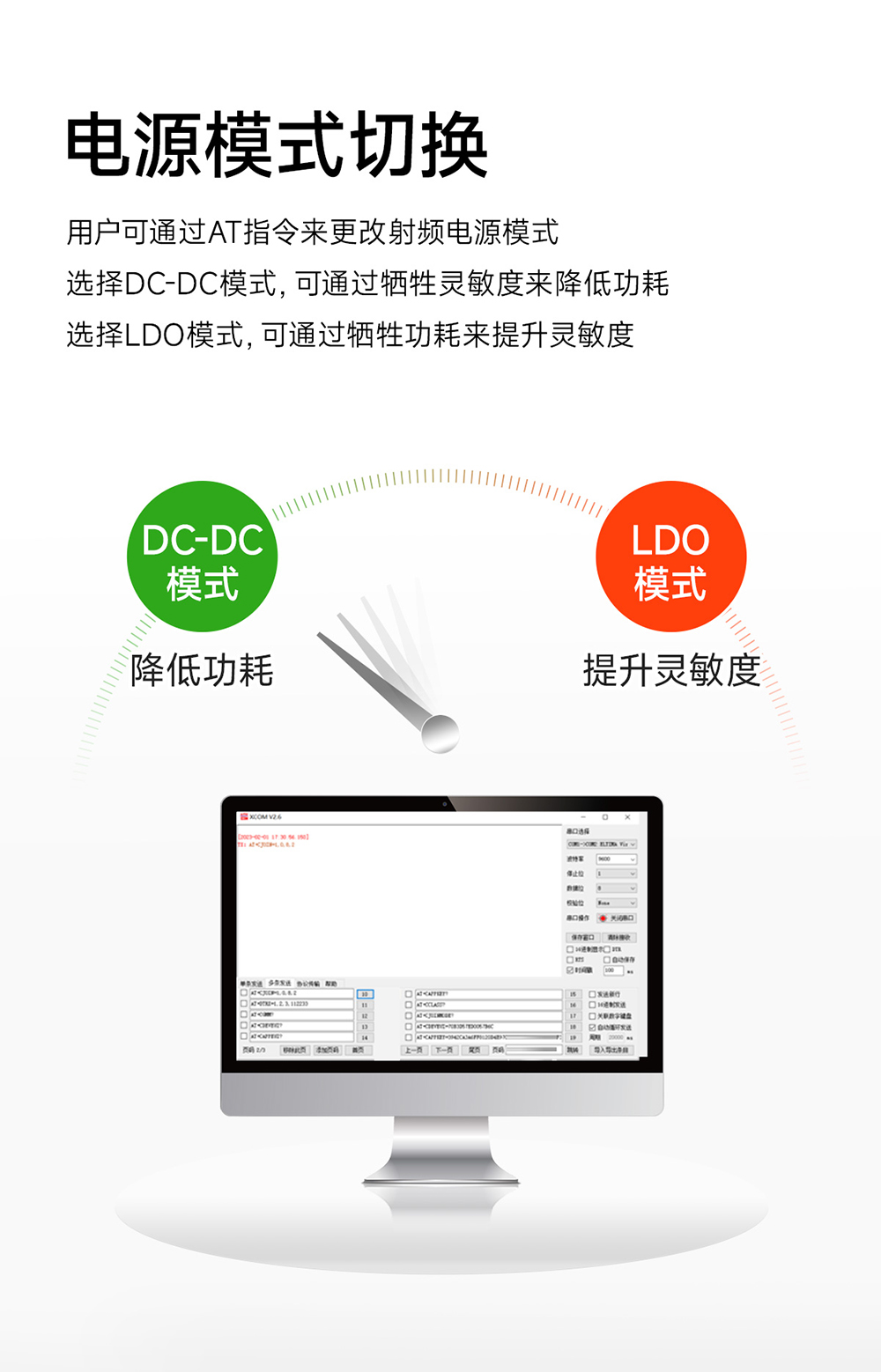

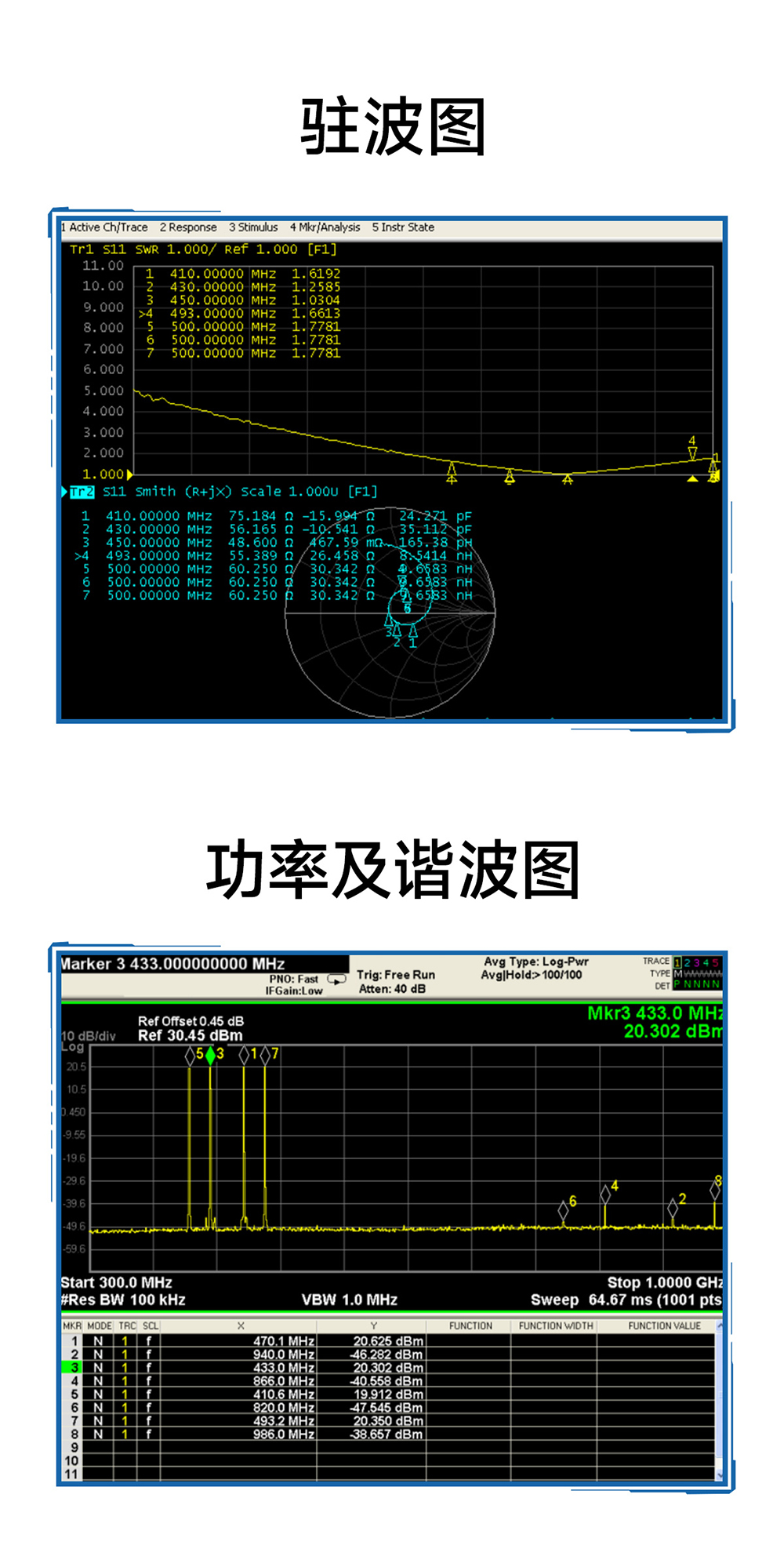

| 接收電流（mA) | - | 10.2 | - | 6.1mA @ DCDC 模式 10.2mA @ LDO 模式（默認） | |
| 休眠電流（μA） | - | 2 | 軟件關斷 | ||
| 最大發射功率（dBm） | 19.5 | 20 | - | - | |

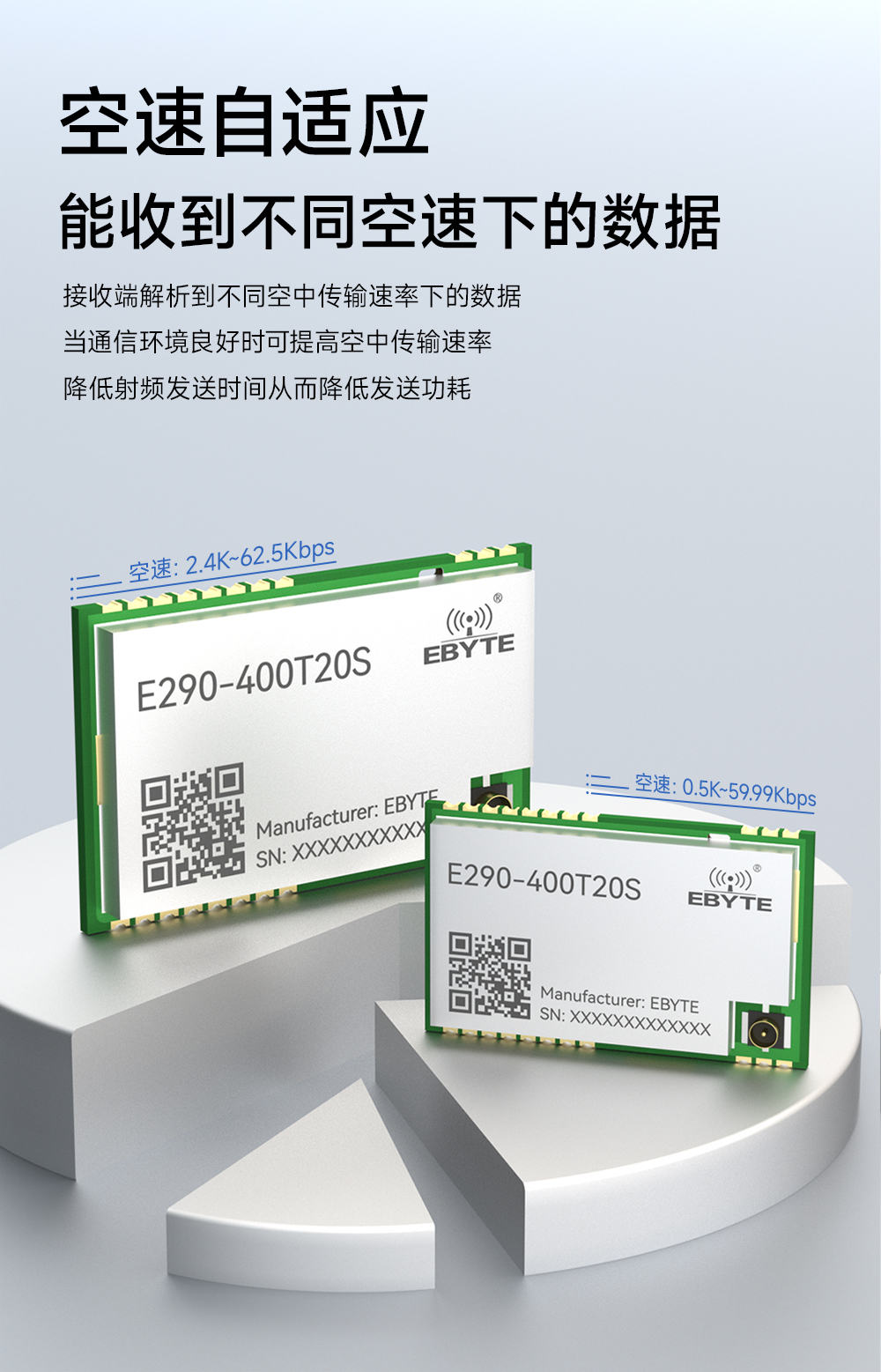

| 空中速率 | 2.4K | 2.4K | 62.5K | 用戶編程控制 | |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 5km | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 發射長度 | 240 Btye | 可通過指令設置分包 32/64/128/240 字節發送 |
| 緩存容量 | 500 Btye | - |

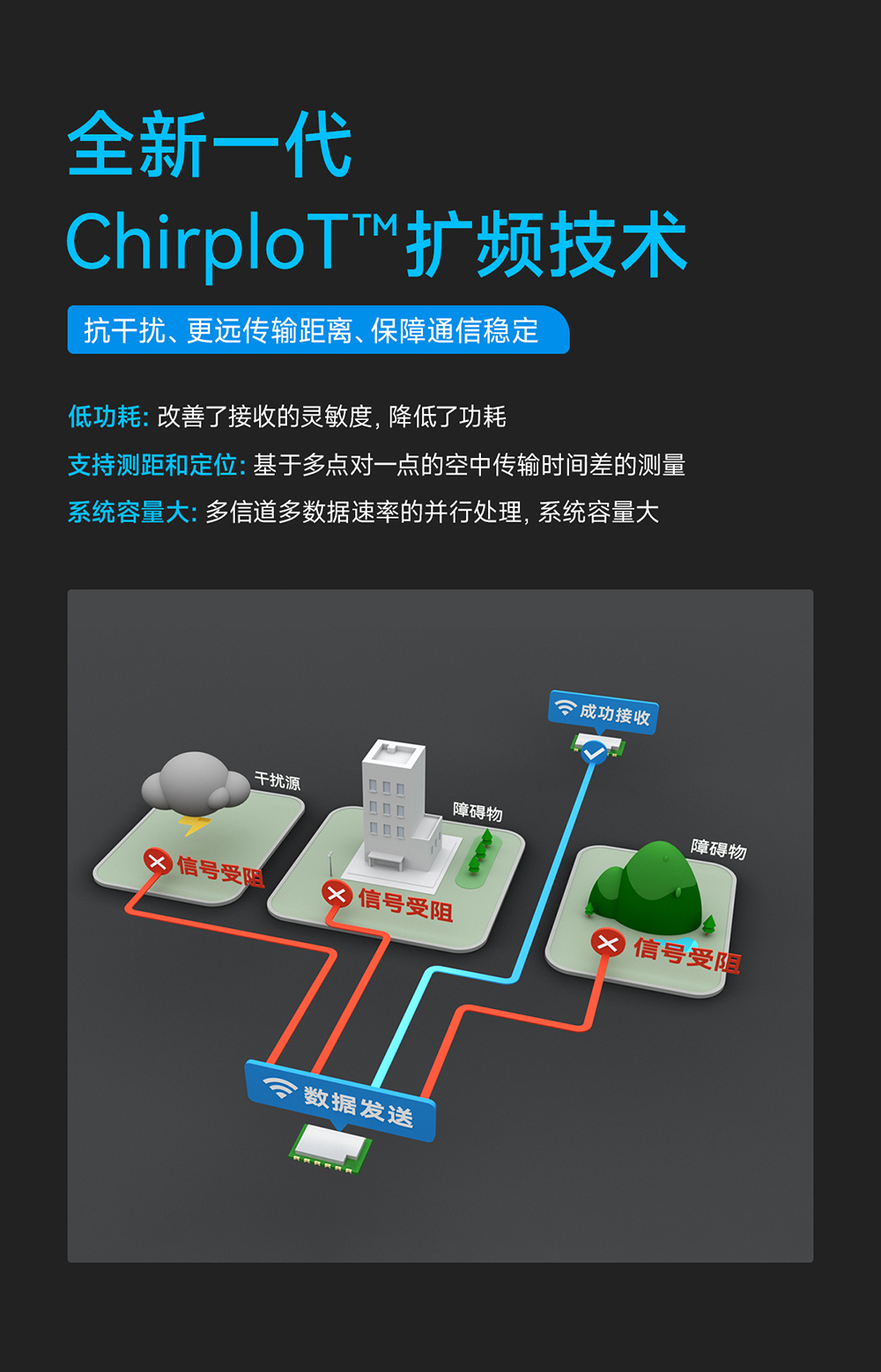

| 調制方式 | ChirpIoT? | 新一代 ChirpIoT?調制技術 |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm 郵票孔 | - |

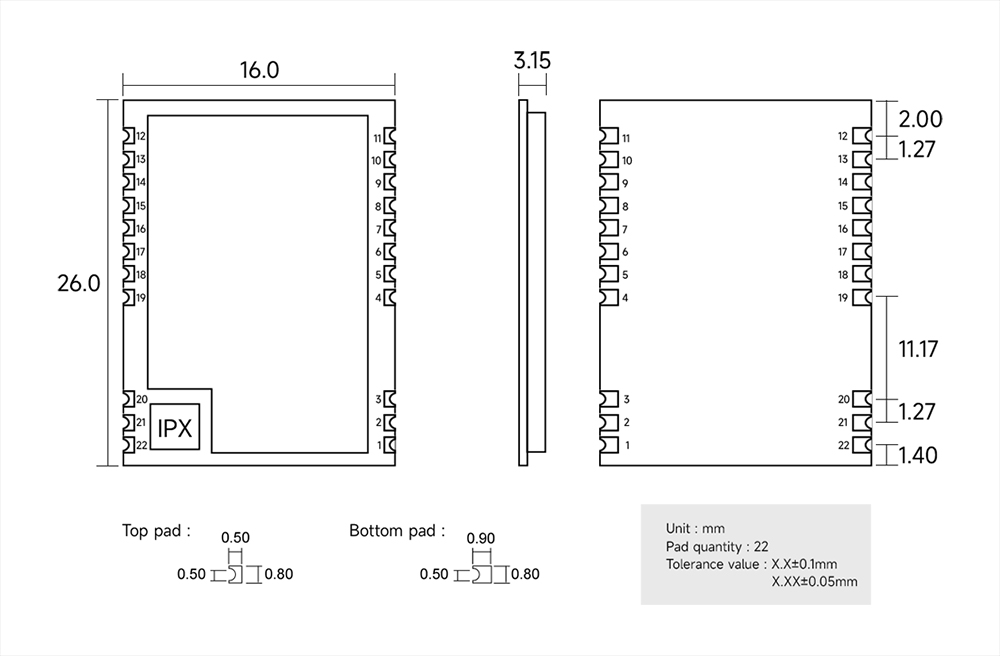

| 外形尺寸 | 16*26 mm | - |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 產品凈重 | 2.37g | 士 0.05g |

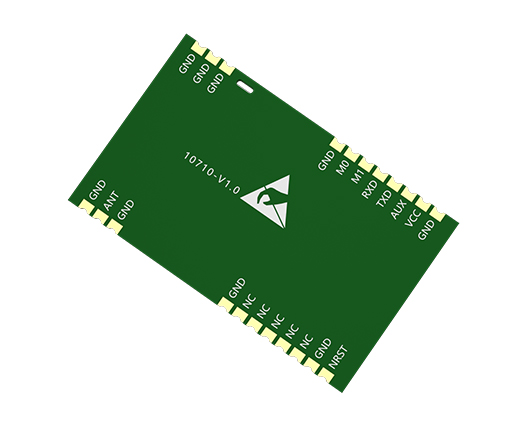

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 模塊地線 |
| 2 | GND | - | 模塊地線 |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | M0 | 輸入（上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 8 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 9 | AUX | 輸入/輸出 | 用于指示模塊工作狀態；上電時禁止為低，否則會進入固件升級模式； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 10 | VCC | - | 模塊電源正參考，電壓范圍：2.6～5.5V DC |
| 11 | GND | - | 模塊地線 |
| 12 | RST | - | 模塊復位腳，拉低 1ms 復位 |
| 13 | GND | - | 模塊地線 |
| 14 | NC | - | 懸空，不可接地 |
| 15 | NC | - | 懸空，不可接地 |
| 16 | NC | - | 懸空，不可接地 |
| 17 | NC | - | 懸空，不可接地 |
| 18 | NC | - | 懸空，不可接地 |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
