工作頻率：433.125MHz
發射功率：22dBm
通信距離：5.6km
產品尺寸：31.0*18.0 mm

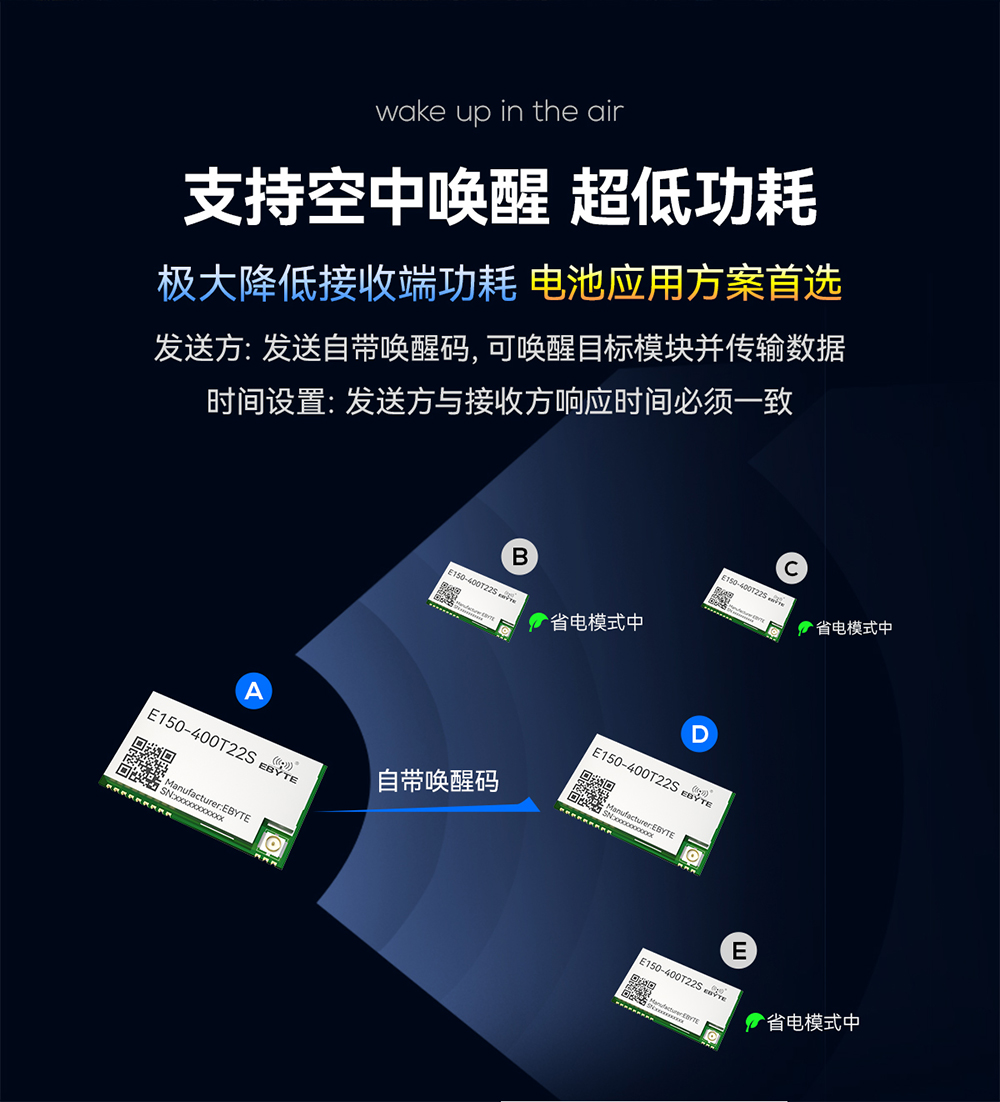

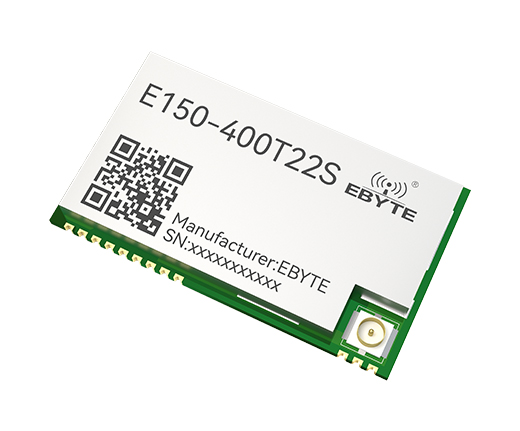

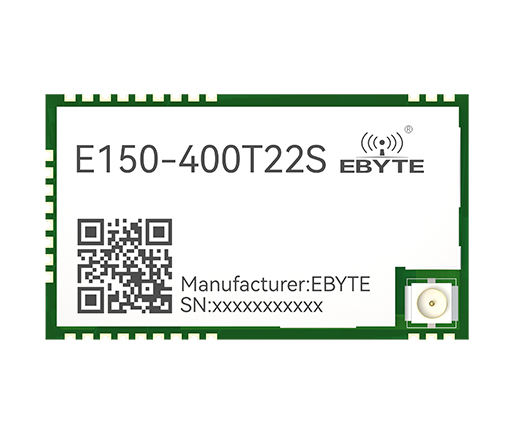

產品簡介：E150-400T22S是一款基于LoRa射頻芯片的無線串口模塊（UART），工作在410.125～493.125MHz頻段，采用了LoRa擴頻技術。無線采集模塊集成了DI、DO、ADC、DAC、PWM和LoRa等功能，用戶可通過串口或者遠程LoRa組網設備發送Modbus RTU指令進行控制，同時也支持低功耗模式。無線采集控制模塊支持LoRa直序擴頻技術功能，具有更遠的通訊距離，抗干擾能力強的優勢，同時有極強的保密性；工業級無源晶振，保證其穩定性、一致性。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓 | 0 V | 5.5 V | 超過 5.5V 可能永久燒毀模塊 |
| 阻塞功率 | - | 10 dBm | 近距離使用燒毀概率較小 |
| 工作溫度 | -40 ℃ | +85 ℃ | 工業級 |
| ADC 最大輸入電壓 | 0 V | 7.5 V | ADC1、ADC2、ADC3 |
| ADC 最大輸入電路 | 0 mA | 25 mA | ADC4、ADC5 |
| ADC 最低工作電壓 | 2.5 V | - | 低于此供電電壓，ADC 工作異常 |
| DAC 最低工作電壓 | 3.3 V | 低于此供電電壓，DAC 工作異常 | |
| RF 最低工作電壓 | 2.0 V | - | 低于此供電電壓，RF 部分停止工作 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 3.3 | 5 | 5.5 | ≥3.3V 可保證功能正常 | |
| 通信電平（V） | 3.3 | 使用 5V TTL 有風險燒毀 | |||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 410.125 | - | 493.125 | 支持 ISM 頻段 | |
| 功耗 | 發射電流（mA） | - | 120 | 瞬時功耗 | |
| 工作電流（mA） | 13 | ||||
| 休眠電流（μA） | 2 | 軟件關斷 | |||
| 最大發射功率（dBm） | 21 | 21.5 | 22 | 用戶可自行配置 | |
| 接收靈敏度（dBm） | -145 | -147 | -148 | 空中速率為 2.4kbps | |
| 空中速率 | 2.4k | 2.4k | 62.5k | 用戶可自行配置 | |
| ADC 電壓量程（V） | 0 | - | 5 | 超過此量程可能導致 ADC 損壞 | |
| ADC 電流量程（mA） | 0 | - | 20 | 超過此量程可能導致 ADC 損壞 | |
| DAC 引腳驅動能力（mA） | - | 弱，根據用戶需求可能需要外接電壓跟隨器 | |||
| DO1/DO2 驅動能力（mA） | 3.3 | 5 | 開漏輸出，驅動能力取決于模塊內外部上拉電阻 1K | ||
| DO3/DO4 驅動能力（mA） | -35 | 12 | 推挽輸出 | ||
| DI 輸入電壓（V） | 0 | 3.3 | 超過此電壓可能導致 DI 損壞 | ||
| 主要參數 | 描述 | 備注 |
| 參考距離 | 5.6km | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| ADC 精度 | 12 位 | 內置外部基準參考電壓、電壓跟隨器，供電電壓需≥3.0V，精度 1% |
| DAC 精度 | 8位 | 浮點值，供電電壓需≥3.3V，精度 1% |
| PWM 精度 | 頻率步進：1 Hz | 頻率范圍：25Hz~65535Hz,精度 1% |
| 占空比步進：1% | 占空比范圍：0~100%，精度 1% | |
| 分包方式 | 240 Btye | 單包最大容量，超出后自動分包 |
| 緩存容量 | 1024 Btye | |
| 調制方式 | LoRa | |
| 通信接口 | UART 串口 | 3.3V TTL 電平 |
| 封裝方式 | 貼片式 | |
| 接口方式 | UART | 用戶可外接 RS485 轉接芯片，控制腳已引出 |

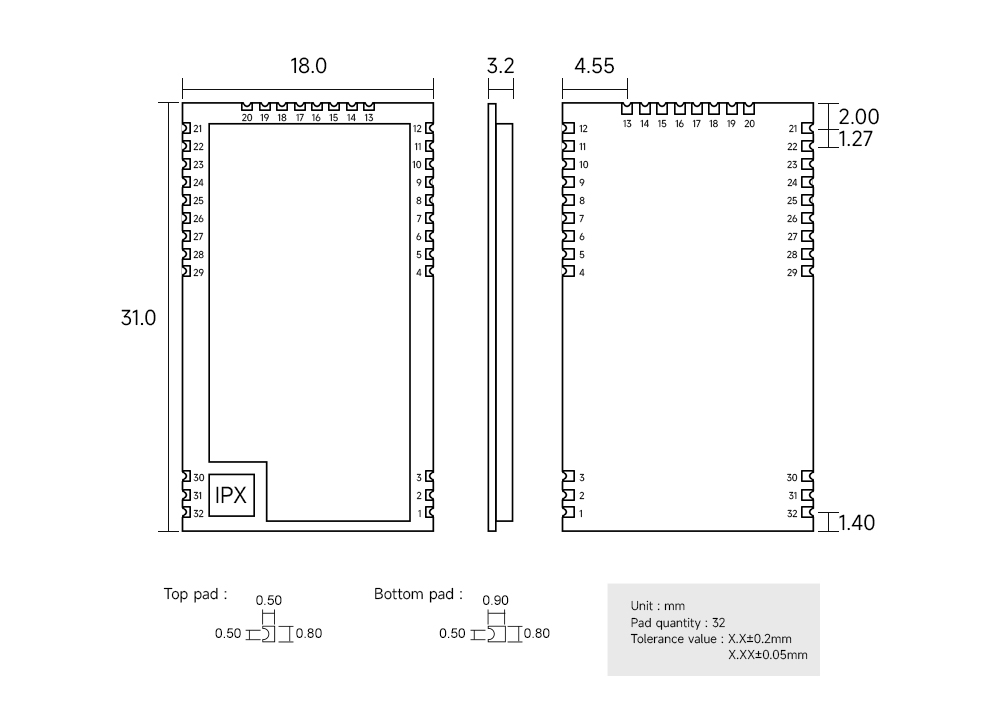

| 外形尺寸 | 31.0*18.0 | ±0.2mm |
| 天線接口 | IPEX/郵票孔 | 特性阻抗約 50 歐姆 |

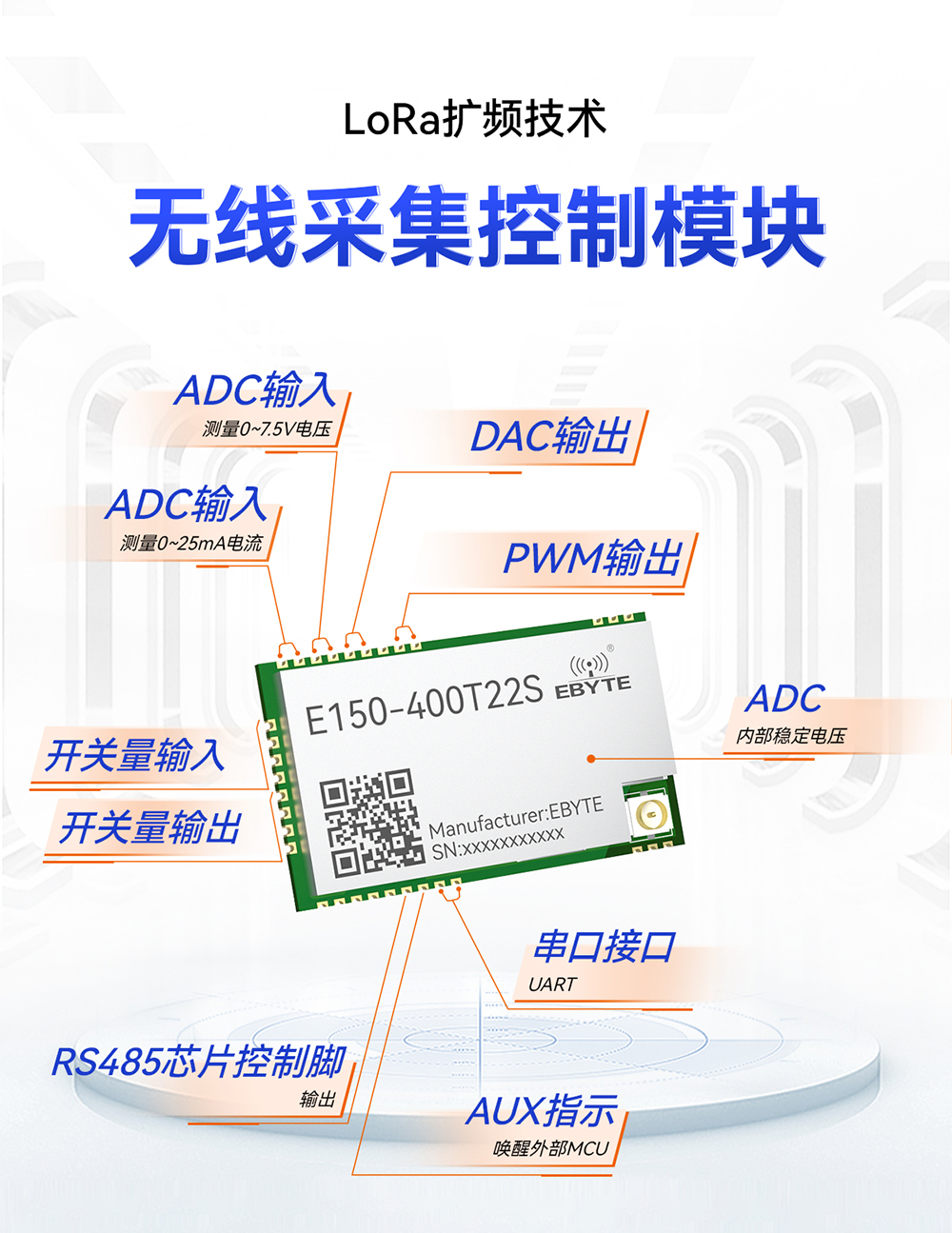

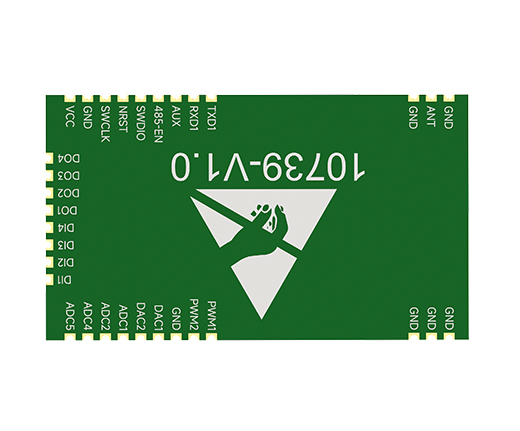

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 輸入 | 模塊電源地 |
| 2 | GND | 輸入 | 模塊電源地 |
| 3 | GND | 輸入 | 模塊電源地 |
| 4 | PWM1 | 輸出 | PWM 輸出 |
| 5 | PWM2 | 輸出 | PWM 輸出 |
| 6 | GND | 輸入 | 模塊電源地 |
| 7 | DAC1 | 輸出 | DAC 輸出腳 |
| 8 | DAC2 | 輸出 | DAC 輸出腳 |
| 9 | ADC1 | 輸入 | ADC 輸入腳，用于電壓測量(0~5V) |
| 10 | ADC2 | 輸入 | ADC 輸入腳，用于電壓測量(0~5V) |
| 11 | ADC4 | 輸入 | ADC 輸入腳，用于電流測量(0~20mA) |
| 12 | ADC5 | 輸入 | ADC 輸入腳，用于電流測量(0~20mA) |
| 13 | DI1 | 輸入（極弱上拉） | 開關量輸入，可通過 Modbus 指令查詢 IO 狀態 |
| 14 | DI2 | 輸入（極弱上拉） | 開關量輸入，可通過 Modbus 指令查詢 IO 狀態 |
| 15 | DI3 | 輸入（極弱上拉） | 開關量輸入，可通過 Modbus 指令查詢 IO 狀態 |
| 16 | DI4 | 輸入（極弱上拉） | 開關量輸入，可通過 Modbus 指令查詢 IO 狀態 |
| 17 | DO1 | 輸出（開漏） | 開漏輸出，E150-400T22S 模塊內部外置了 1K 上拉電阻，用戶無需再外掛上拉電阻 |
| 18 | DO2 | 輸出（開漏） | 開漏輸出，E150-400T22S 模塊內部外置了 1K 上拉電阻，用戶無需再外掛上拉電阻 |
| 19 | DO3 | 輸出（推挽） | 推挽輸出 |
| 20 | DO4 | 輸出（推挽） | 推挽輸出 |
| 21 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.3～5.5V DC |
| 22 | GND | 輸入 | 模塊電源地 |
| 23 | NC | 輸入 | 預留腳 |
| 24 | NRST | 輸入 | 復位模塊引腳，至少需拉低 10 ms 后再釋放才能進行外部復位 |
| 25 | NC | 輸入 | 預留腳 |

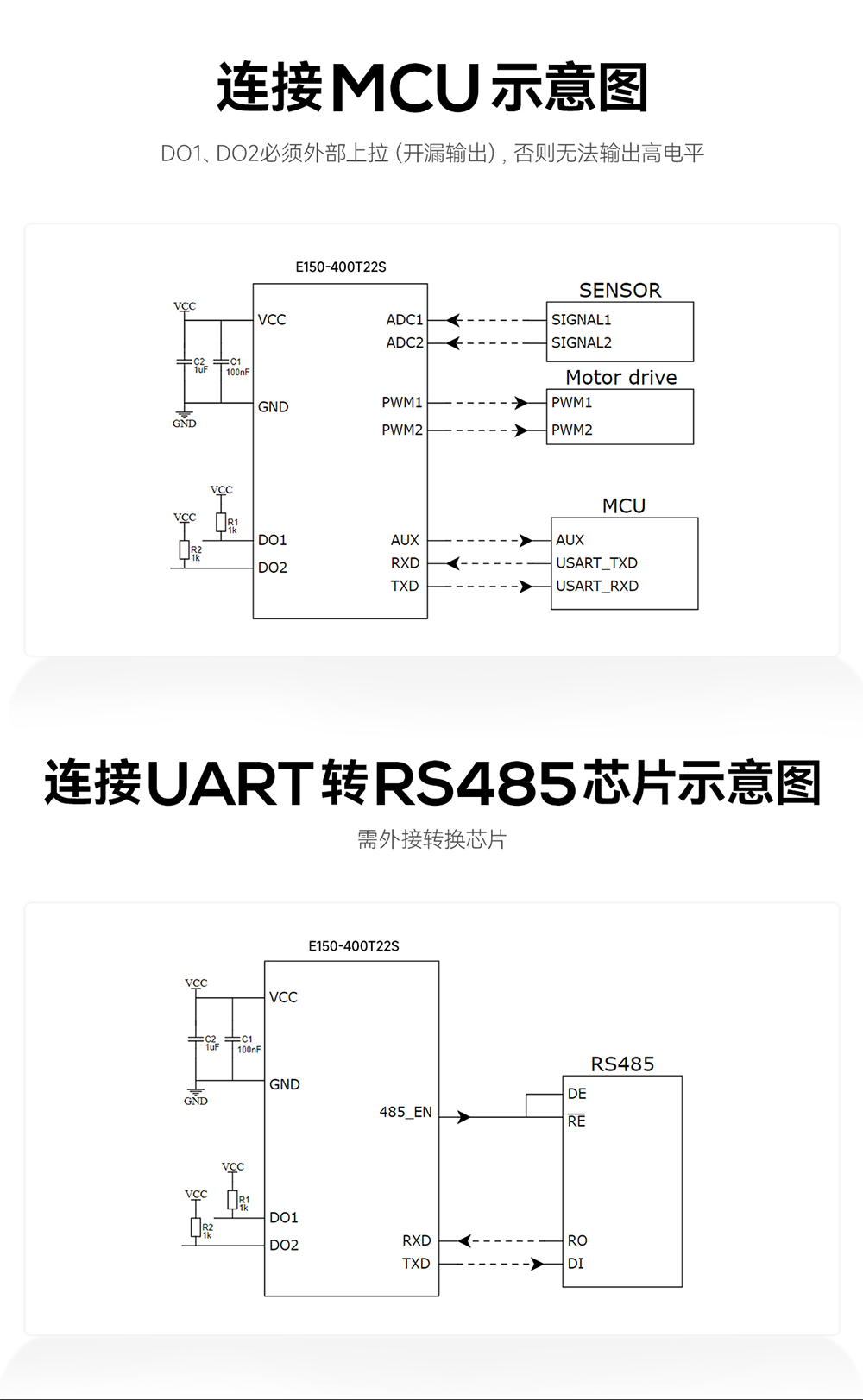

| 26 | 485_EN | 輸出 | 外接 UART 轉 RS485 芯片時，此引腳作為控制端 |
| 27 | AUX | 輸出 | 用于指示模塊工作狀態，或用于喚醒外部 MCU |
| 28 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳，上拉輸入 |
| 29 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳 |
| 30 | GND | 輸入 | 模塊電源地 |
| 31 | ANT | 輸出/輸出 | RF 信號輸入/輸出端 |
| 32 | GND | 輸入 | 模塊電源地 |
