工作頻率：2.4~2.518GHz
發射功率：500mW
通信距離：5km
產品尺寸：82*62*25mm
接口類型：RS232/RS485
產品重量：128±5g

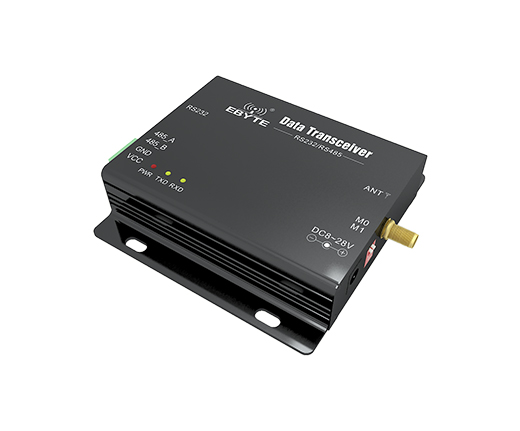

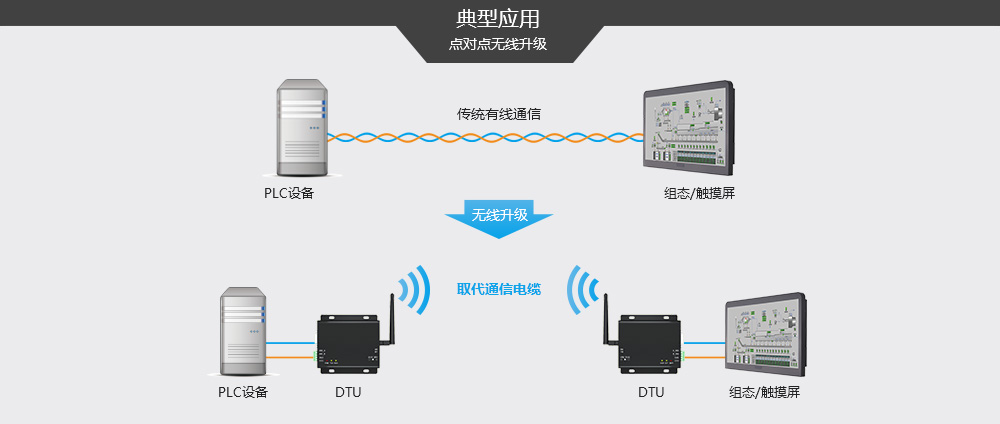

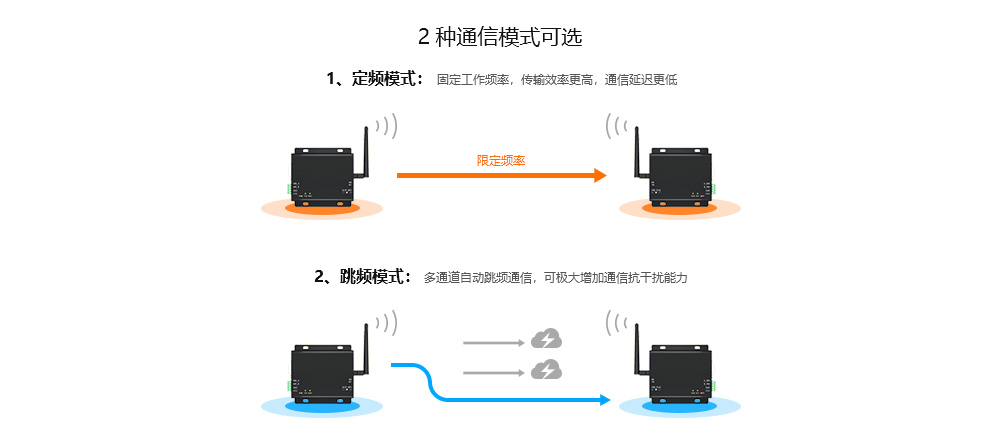

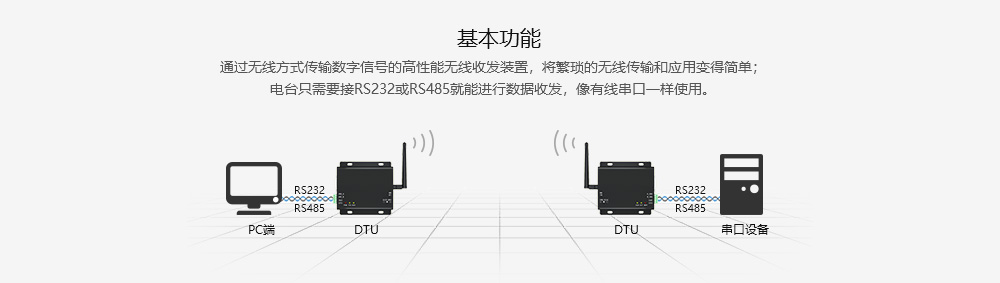

產品簡介：億佰特出品2.4G無線數傳電臺，RS232/RS485接口，自動跳頻抗干擾，丟包自動重傳，適用于點對點數據量較大的應用。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2518 MHz | 出廠默認 2.4GHz |
| 發射功率 | 27 dBm | 最大功率約 500mW |
| 接收靈敏度 | -102 dBm | 空速 250kbps |
| 空中速率 | 250k~2Mbps | 出廠默認 250kbps |
| 實測距離 | 5 km | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |

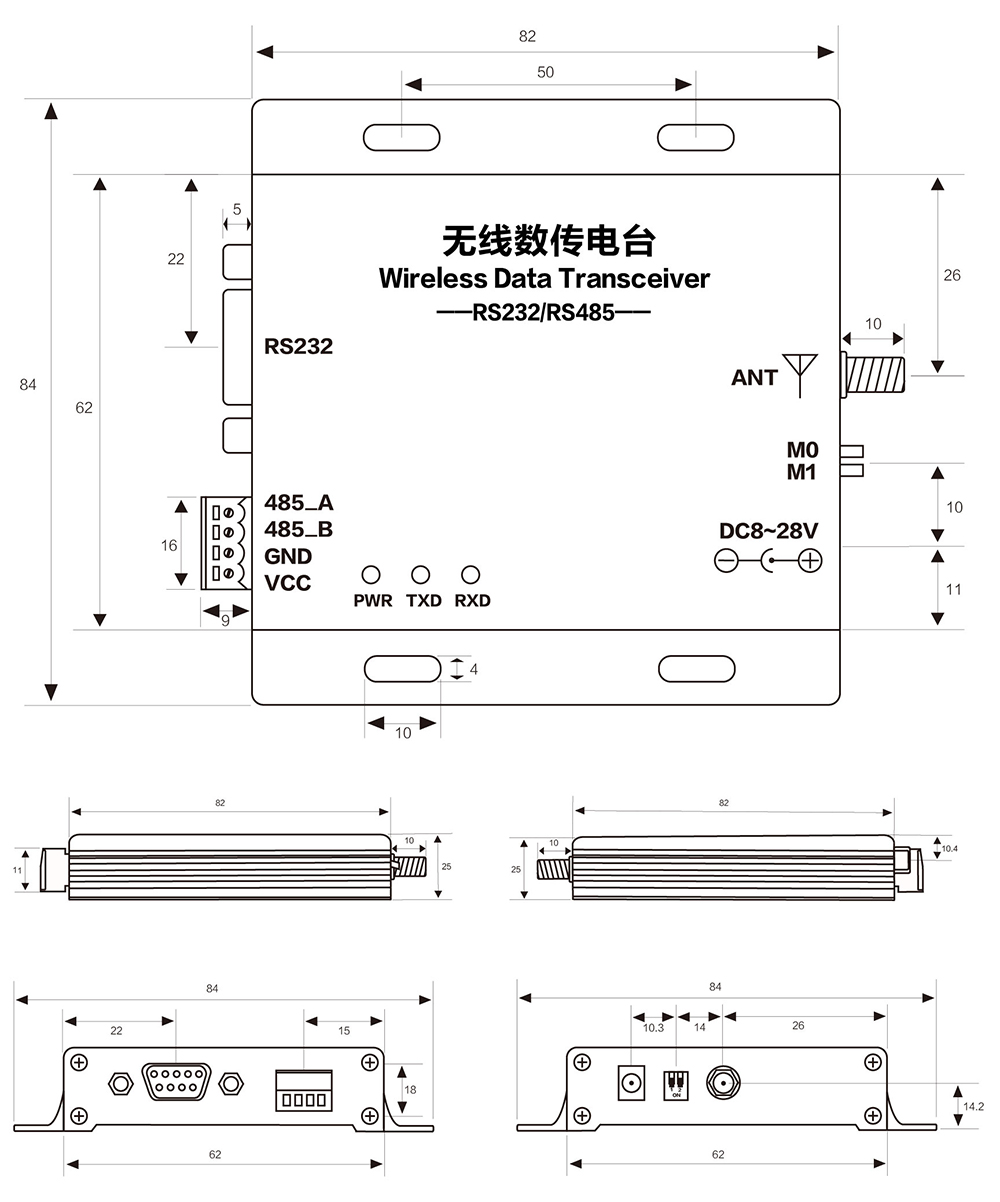

| 尺寸大小 | 82 * 62 * 25 mm | |
| 天線形式 | SMA-K | |
| 通信接口 | RS232/RS485 | 波特率支持1200~115200，出廠默認9600 |
| 接口方式 | DB-9/壓線 | 標準 DB9 孔式/3.81 接線端子 |
| 緩存容量 | 256字節 | 內部自動分包27字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 10 | 12 | 28 | V | |
| 發射電流 | 189 | 210 | 231 | mA | @12V DC |
| 守候電流 | 18.5 | 20.5 | 22.5 | mA | |

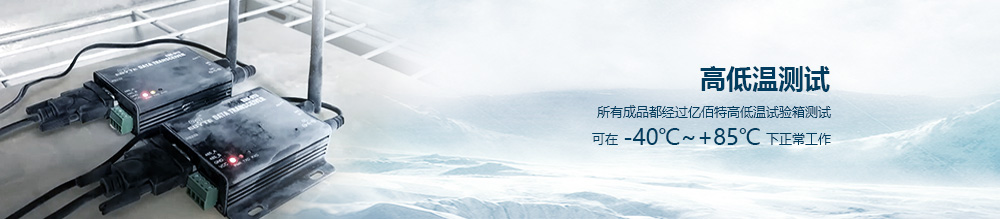

| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

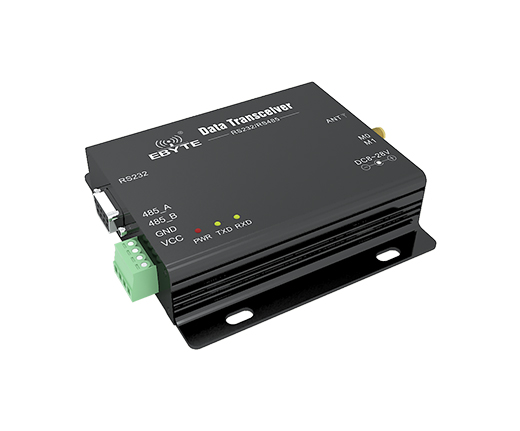

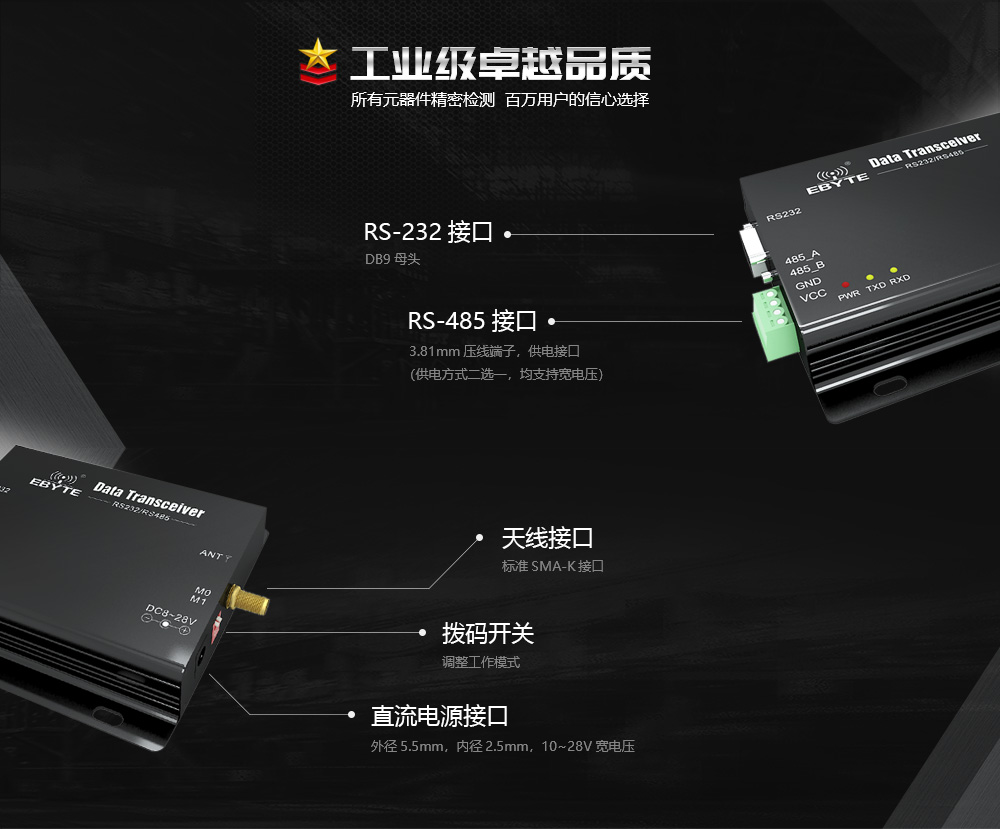

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9母型插座 | RS-232接口 | 標準RS-232接口 |
| 2 | 3.81接線端子 | RS-485、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC電源接口 | 電源接口 | 直插式圓孔，外徑5.5mm，內徑2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 產品說明書 |
【用戶手冊】E34-DTU(2G4H27)_Usermanual_CN  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |

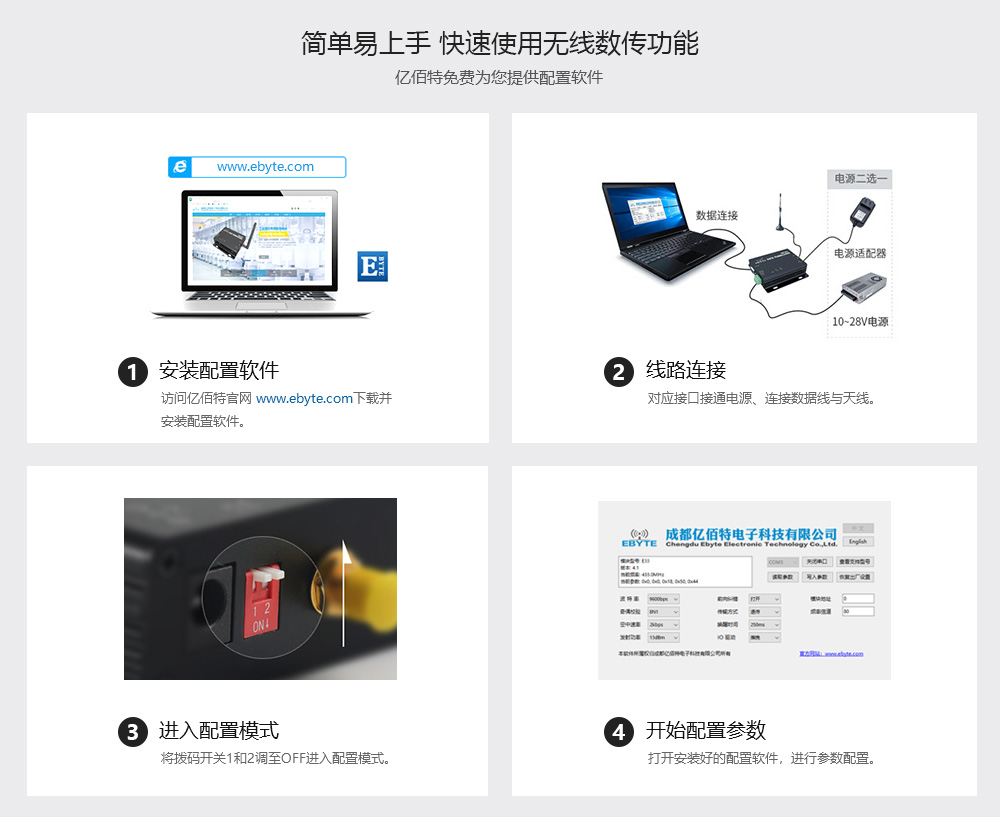

| 【參數配置】RF_Setting_V3.8 |
