發射功率：33dBm
通信距離：12km
產品尺寸：25*40.5mm 產品重量：5.4±0.1g

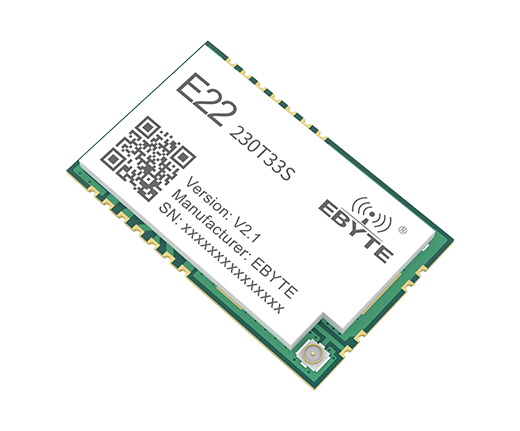

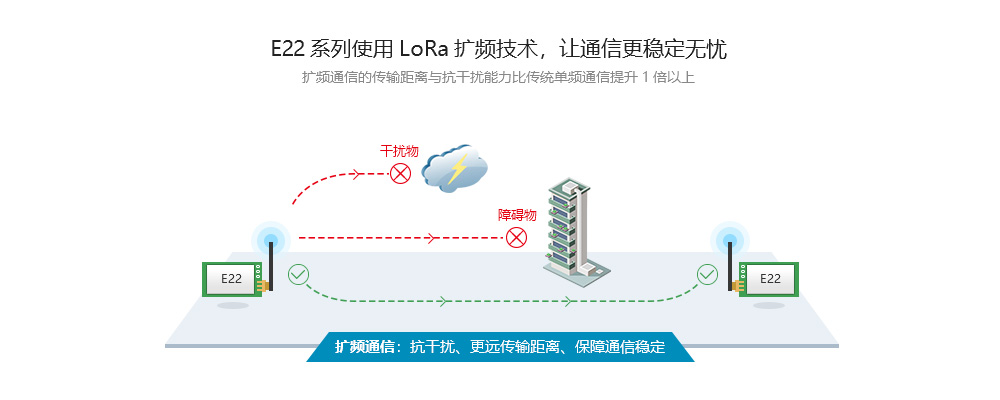

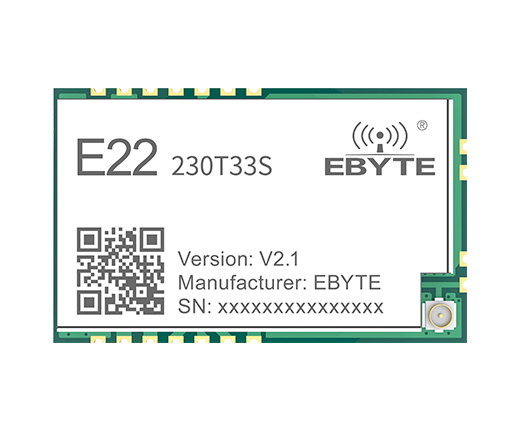

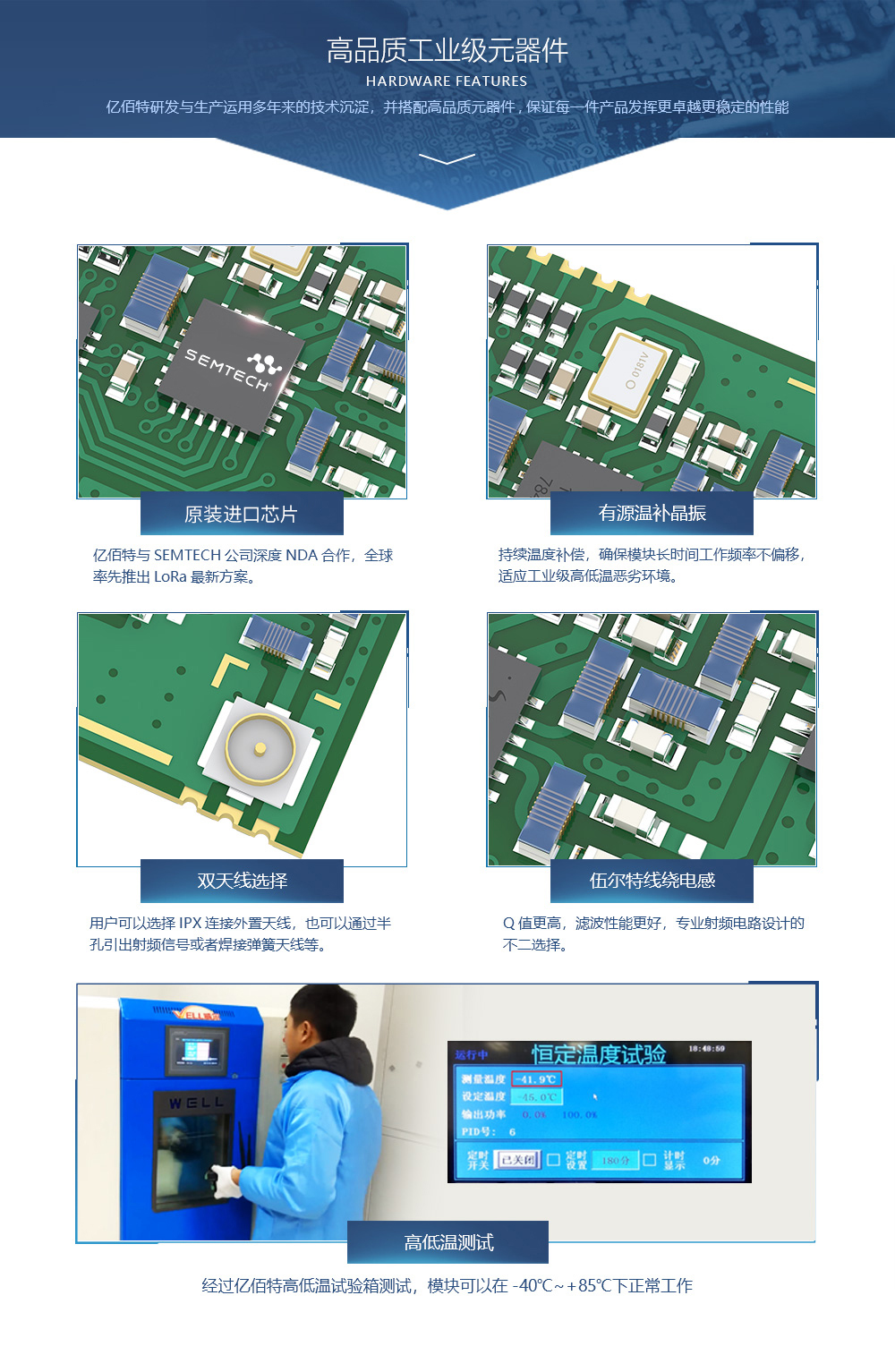

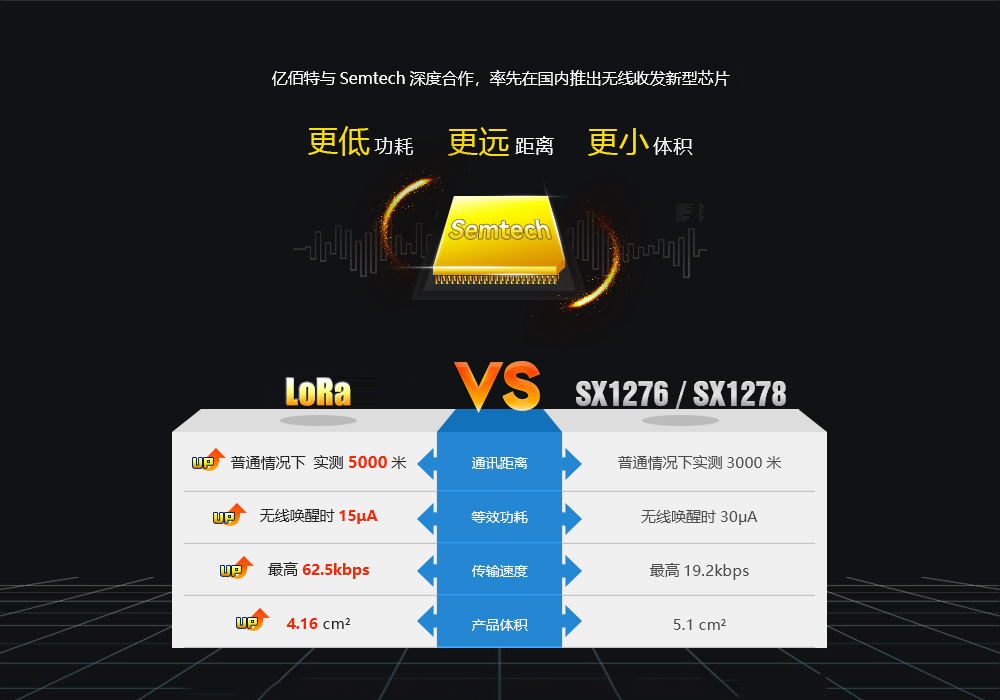

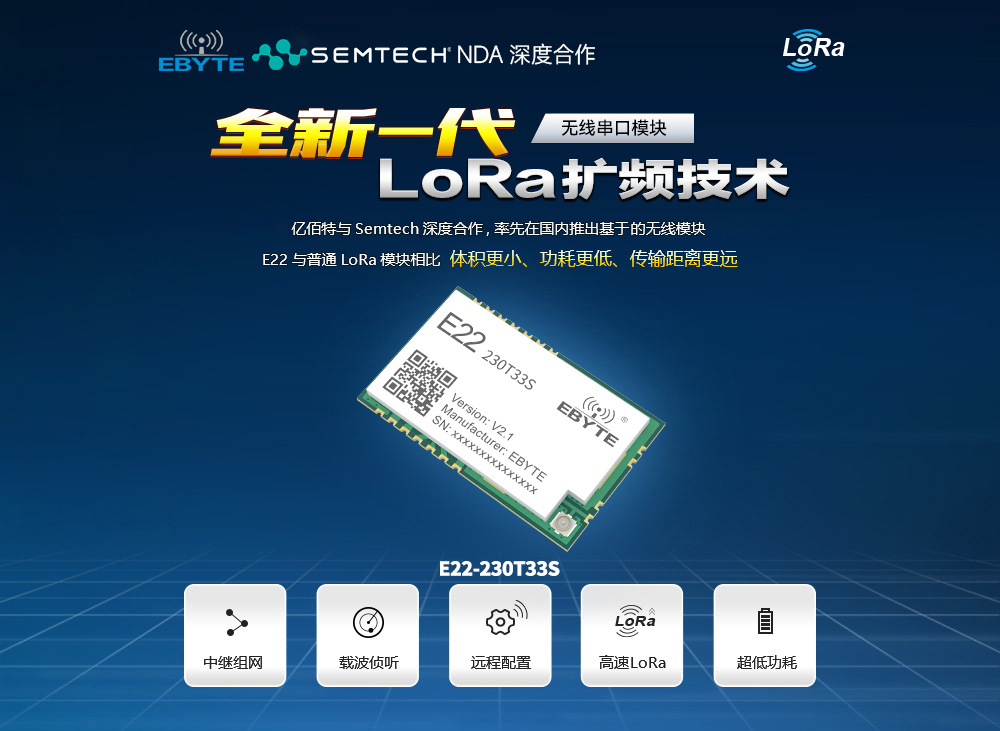

產品簡介：E22-230TXXS是全新一代的LoRa無線模塊，基于SEMTECH公司LoRa方案的無線串口模塊（UART），具有多種傳輸方式，工作在(220.125～236.125MHz）頻段（默認230.125MHz），LoRa擴頻技術，TTL電平輸出，兼容3.3V與5V的IO口電壓。該lora模塊采用全新一代LoRa擴頻技術，與傳統SX1276方案相比，SX1262方案?jìng)鬏斁嚯x更遠，速度更快，功耗更低，體積更??；支持空中喚醒、無線配置、載波監聽、自動中繼、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 220.125~236.125MHz | 支持ISM頻段 |
| 發射功率 | 33.0±0.5 dBm | |
| 阻塞功率 | 0 ~ 10.0 dBm | 近距離使用燒毀概率較小 |
| 接收靈敏度 | -147±1.0 dbm | 空中速率為2.4kbps |
| 空中速率 | 0.3k~15.6kbps | 用戶編程控制 |

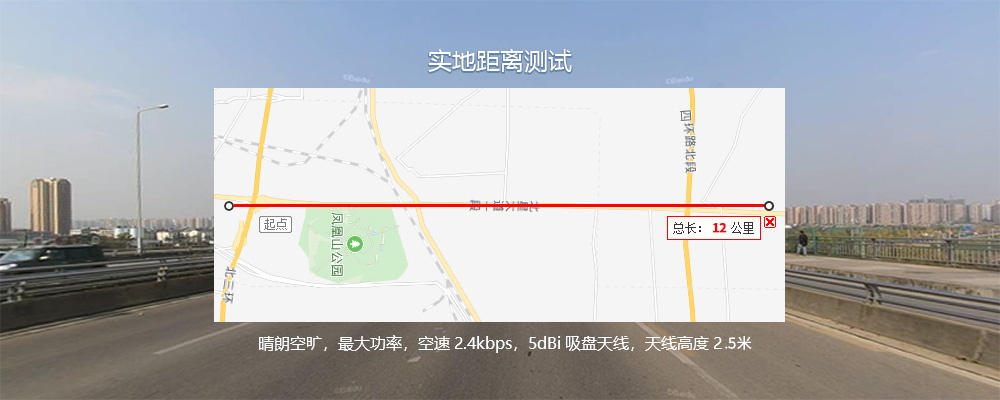

| 實測距離 | 12Km | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 電氣參數 | 參數值 | 備注 |
| 工作電壓 | 3.3~5.5 V | ≥3.3V 可保證輸出功率 |
| 通信電平 | 3.3 V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | 990 mA | 瞬時功耗 |
| 接收電流 | 15 mA | |
| 休眠電流 | 2 uA | 軟件關斷 |
| 工作溫度 | -40 ~ +85 ℃ | 工業級 |
| 主要參數 | 參數值 | 備注 |

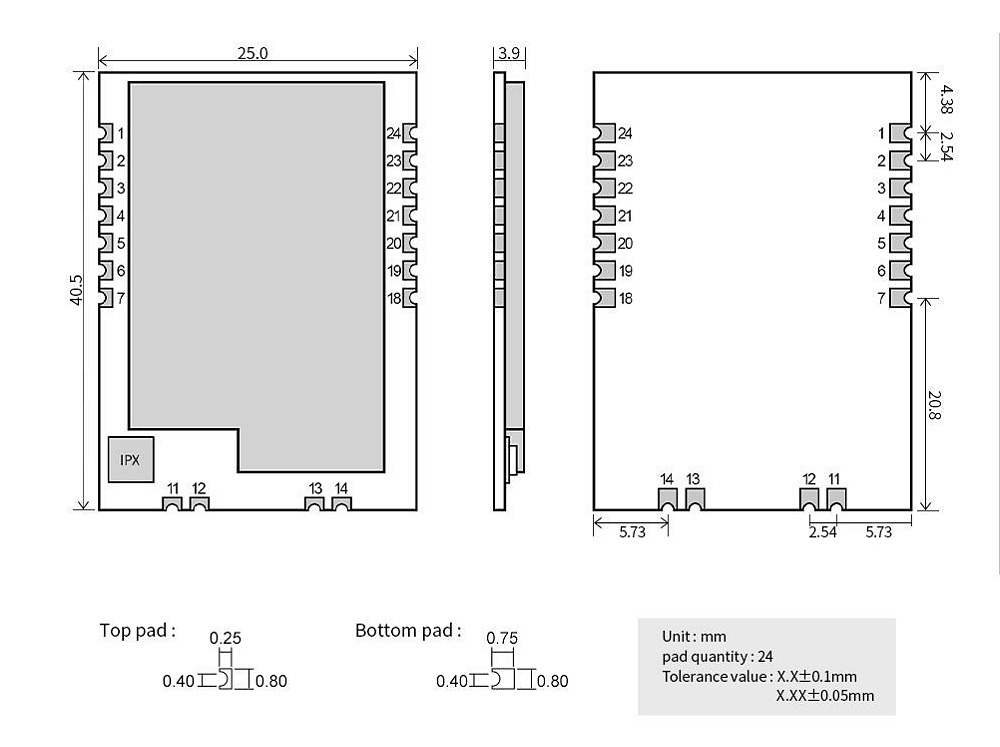

| 外形尺寸 | 25*40.5 mm | |
| 重量 | 5.40g | ±0.1 |
| 發射長度 | 240 Byte | 可通過指令設置分包 32/64/128/240 字節發送 |
| 緩存容量 | 1000 Byte | |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片式，郵票孔，間距 1.27/2.54 mm | |
| 接口方式 | 2.54 mm | |
| PA+LNA | 有 | 模塊內置 PA+LNA |

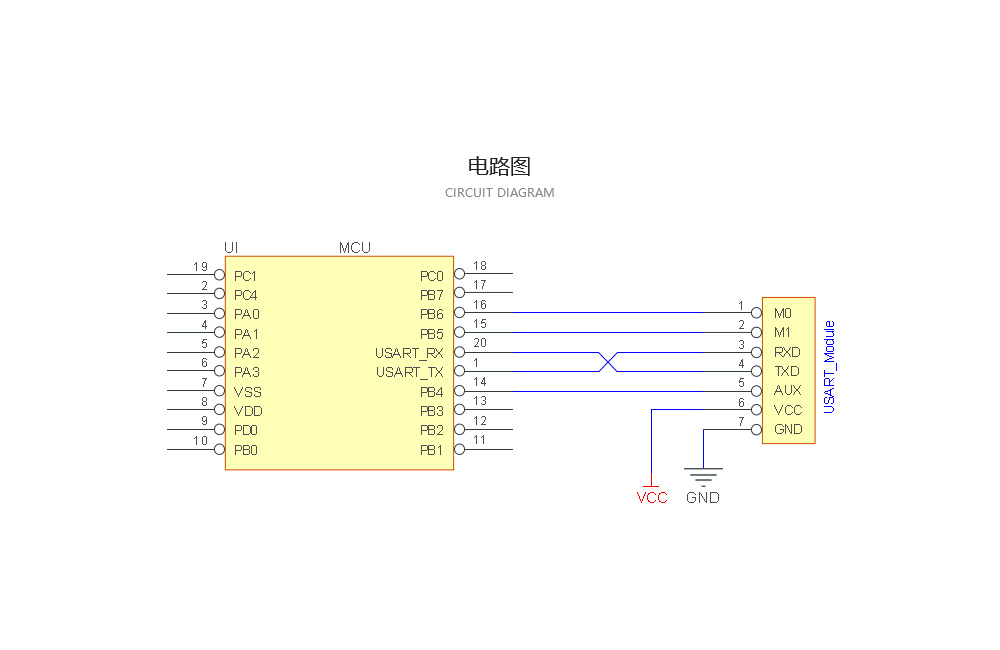

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 模塊地線 |
| 2 | VCC | - | 模塊電源正參考，電壓范圍：3.3～5.5V DC |
| 3 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 5 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |

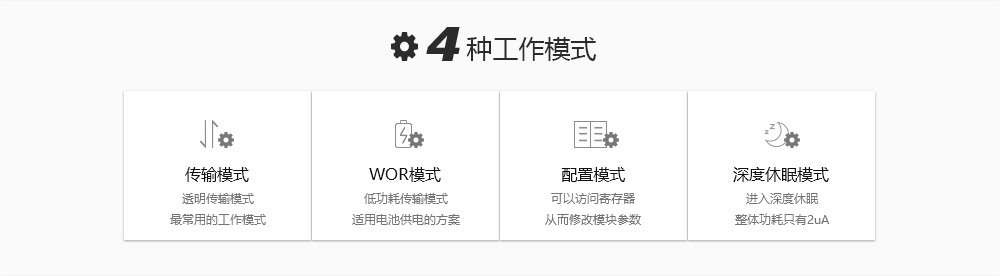

| 6 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 7 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 11 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 12 | GND | - | 固定地 |
| 13 | GND | - | 固定地 |
| 14 | GND | - | 固定地 |
| 18 | NC | - | 空腳 |
| 19 | NC | - | 空腳 |
| 20 | NC | - | 空腳 |
| 21 | NC | - | 空腳 |
| 22 | RESET | 輸入 | 程序加載時的復位引腳（懸空，用戶無需連接） |
| 23 | GND | 輸入 | 程序加載時的地引腳（懸空，用戶無需連接） |
| 24 | NC | - | 空腳 |
