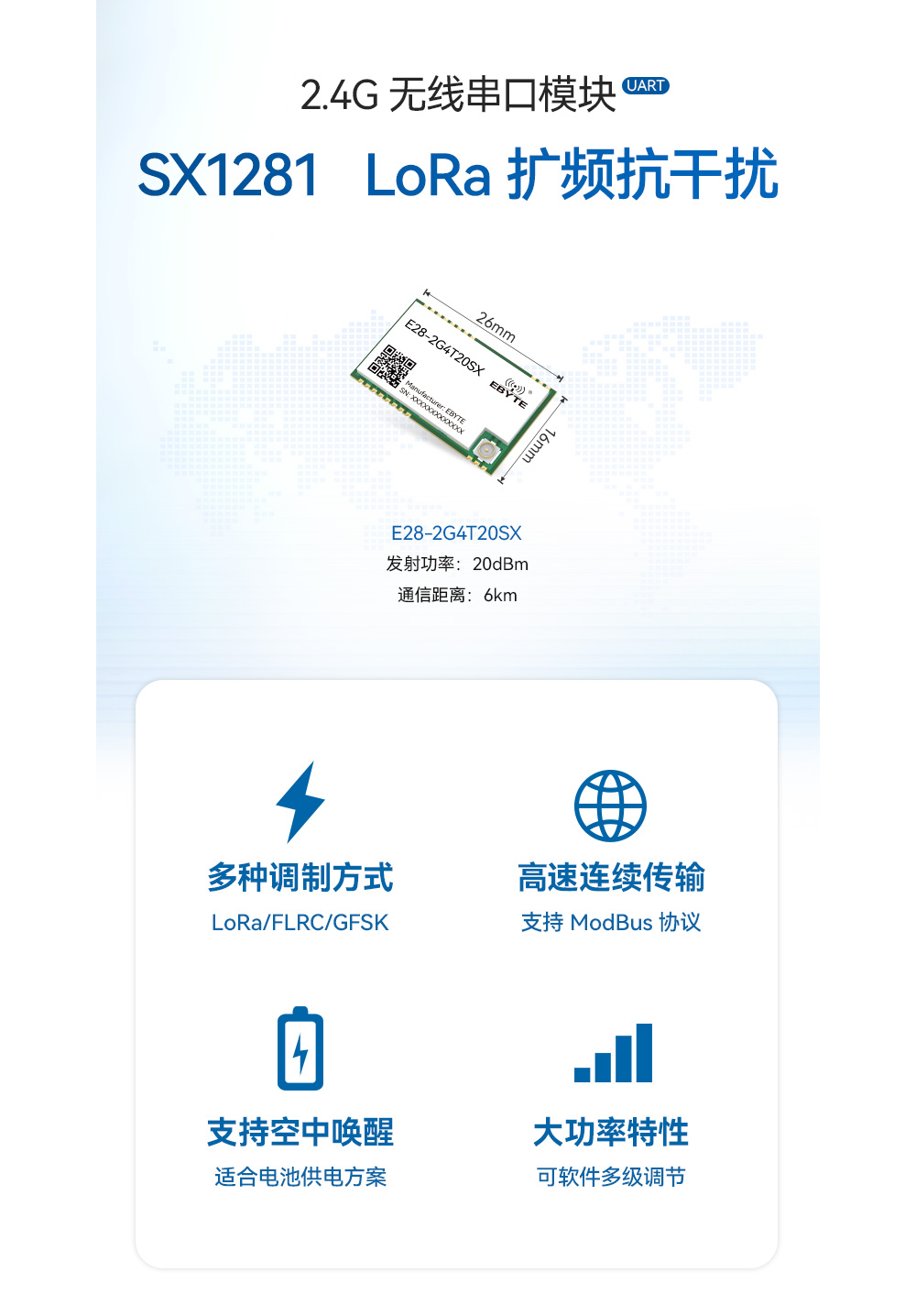

芯片方案：SX1281
工作頻率：2.4~2.5GHz
發射功率：20dBm
通信距離：6km
產品尺寸：16*26mm

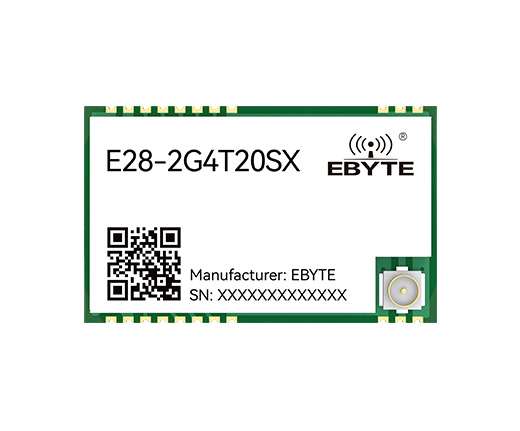

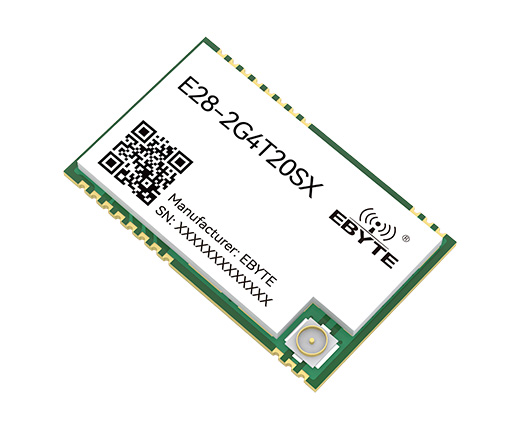

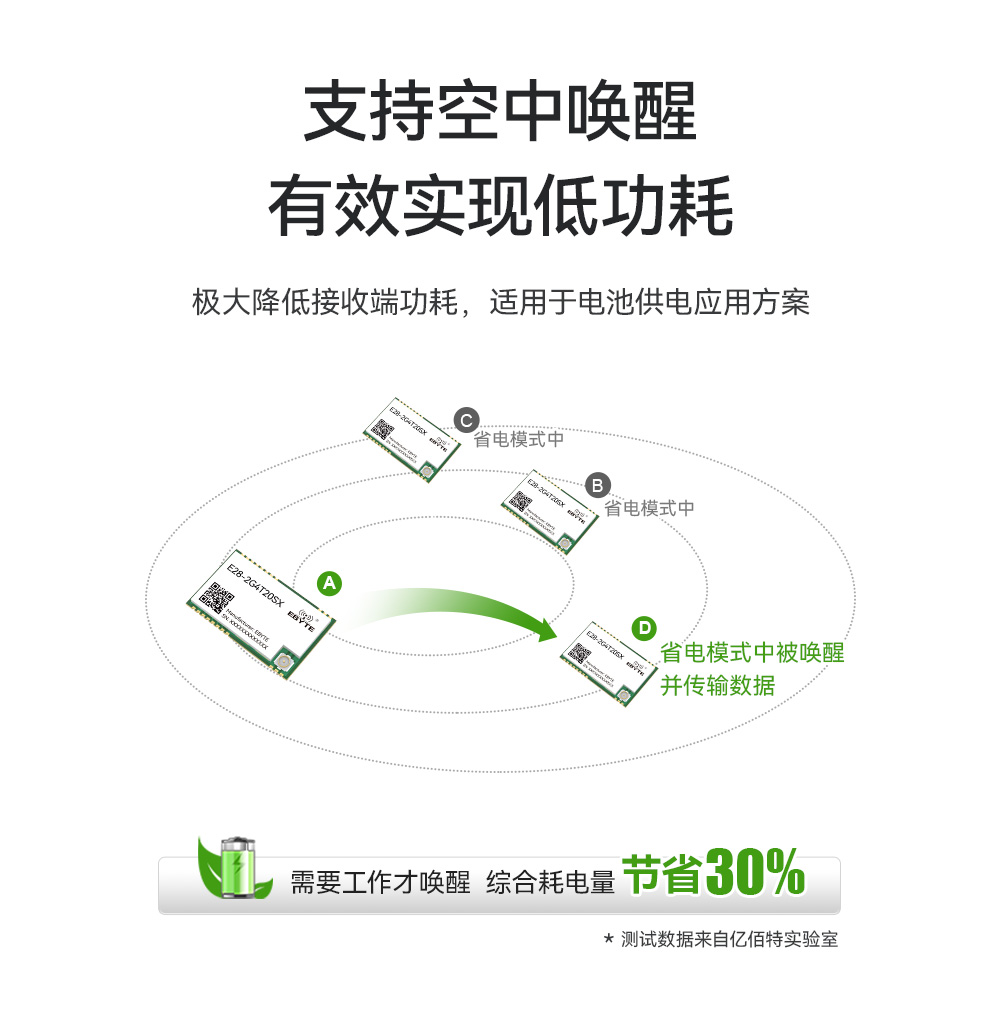

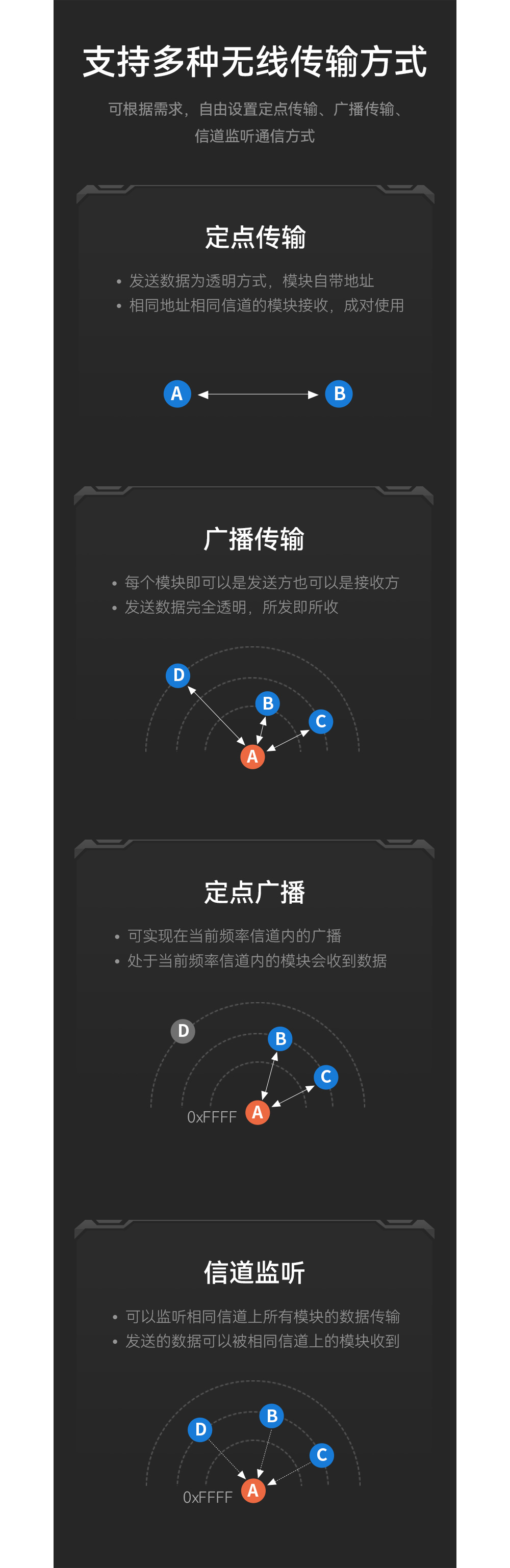

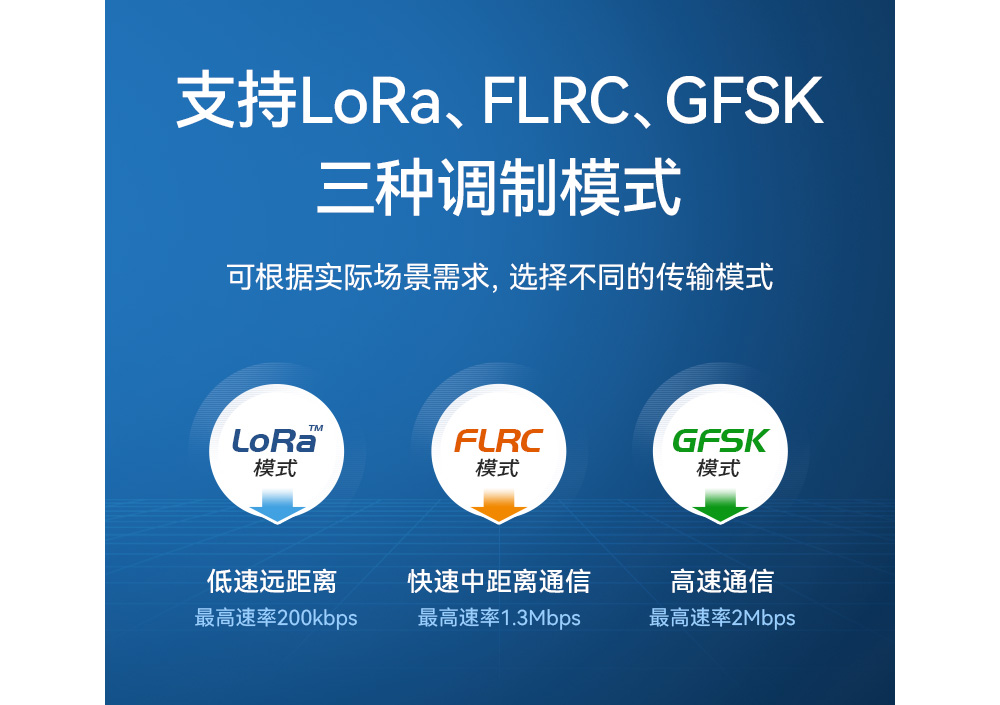

產品簡介：E28-2G4T20SX是億佰特基于SEMTECH公司SX1281射頻芯片的UART無線串口模塊，支持透明傳輸方式，工作在2.4GHz頻段，具有LoRa、FLRC和GFSK三種調制解調技術，TTL電平輸出。 該LoRa無線模塊具有數據加密和壓縮功能。無線模塊在空中傳輸?shù)臄?shù)據，具有隨機性，通過嚴密的加解密算法，使得數據傳輸更安全。而數據壓縮功能減少傳輸時間和受干擾的概率，提高可靠性和傳輸效率。

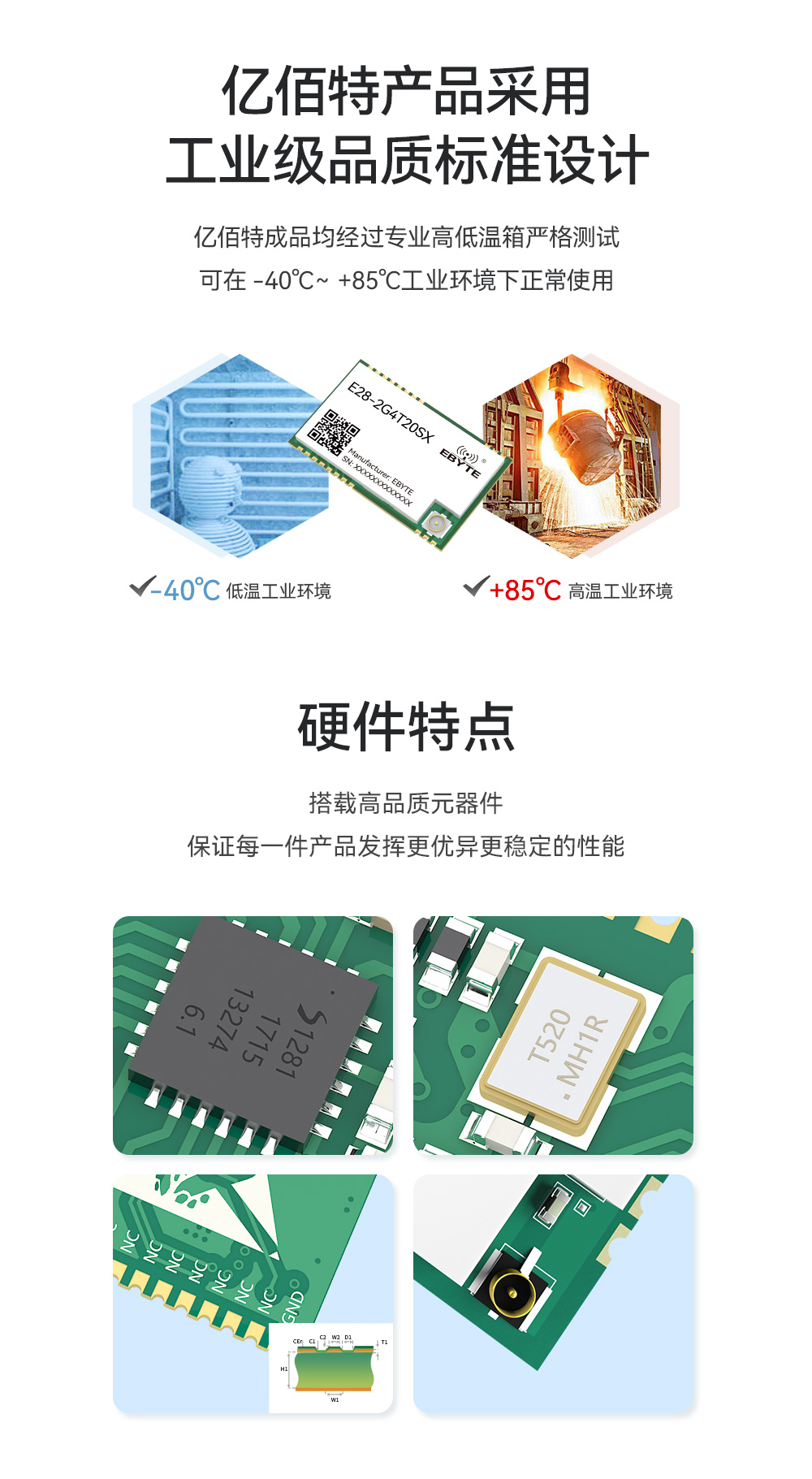

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 2.3/2.5 | 5.5 | E28-2G420SX最小值2.3V,E28-2G4T27SX最小值2.5V; 超過最大值可能永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能描述 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2.3 | 5 | 5.5 | ≥5.0V 可保證輸出功率 | |
| 通信電平（V） | - | 3.3 | - | 使用5V TTL 有燒毀風險 | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |

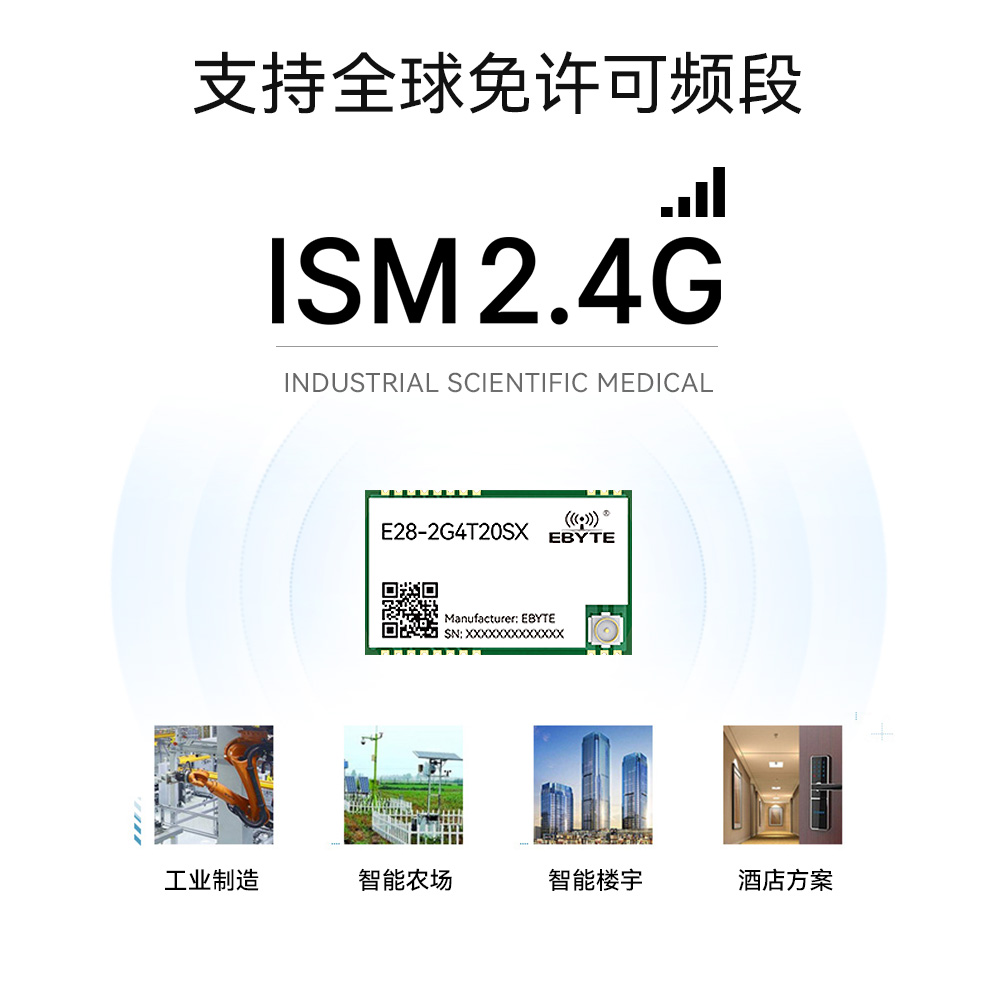

| 工作頻段（MHz） | 2400 | - | 2500 | 支持ISM 頻段 | |
| 功 耗 | 發射電流（mA） | 116.5 | 160.2 | 162.6 | 瞬時功耗 |
| 接收電流（mA） | 19.6 | 21.8 | 21.7 | - | |
| 休眠電流（μA） | 10.5 | 14.2 | 14.2 | 軟件關斷 | |
| 最大發射功率（dBm） | 15.3 | 20.4 | 20.7 | - | |
| 接收靈敏度（dBm） | -130 | -134 | -134 | - | |
| 空中速率 | 1Kbps | 1Kbps | 2Mbps | 默認10Kbps | |
| 參考距離 | 6km | ||||
| 發射長度 | 121 Btye | 普通模式，使用1Mbps空速 | |||

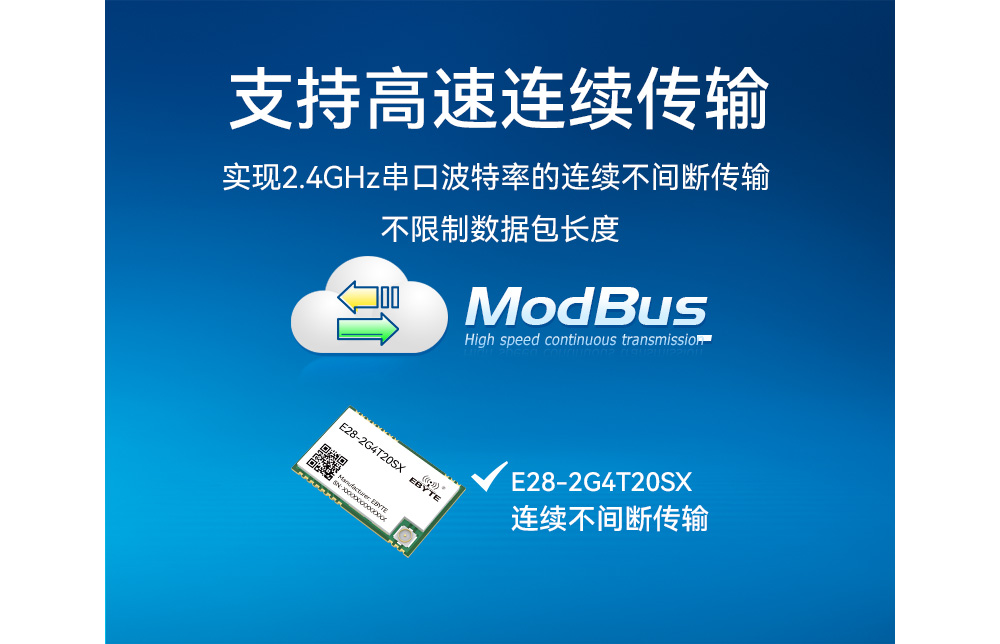

| 221 Btye | 連傳模式 | ||||
| 緩存 | 2048 Byte | - | |||
| 調制方式 | GFSK/LoRa/FLRC | - | |||
| 通信接口 | UART串口 | TTL電平 | |||
| 封裝方式 | 貼片式 | - | |||

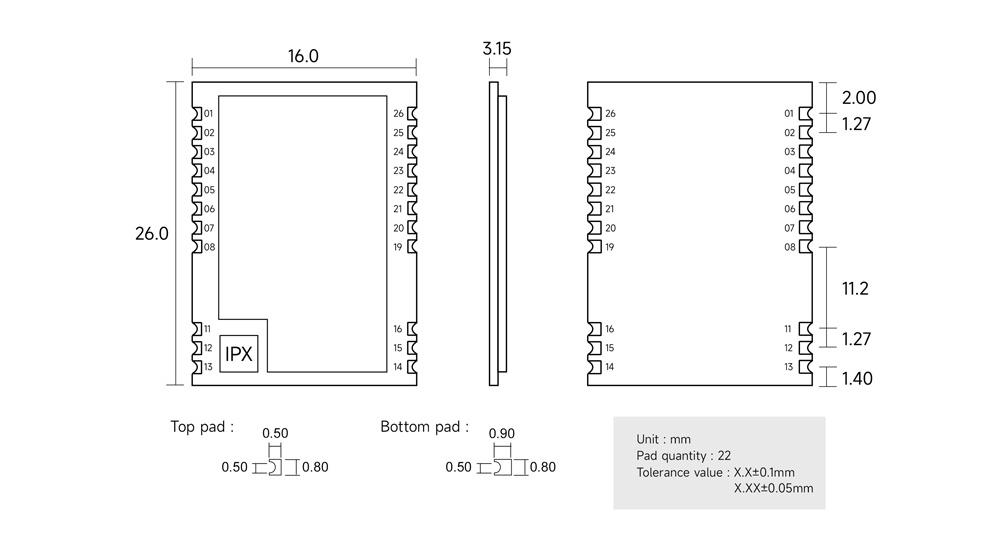

| 外形尺寸 | 16*26mm | - | |||
| 射頻接口 | IPEX 1代/郵票孔 | 等效阻抗約50Ω | |||

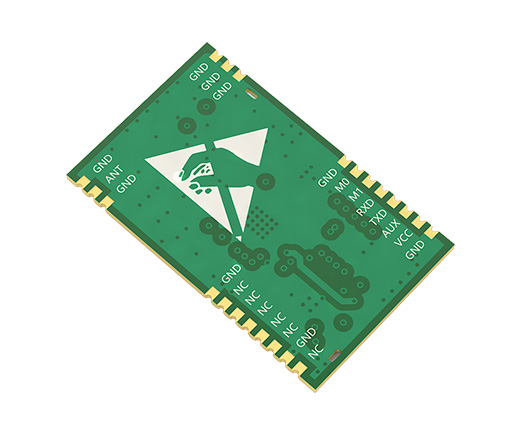

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | NRST | 輸入 | 模塊復位引腳，低電平復位 |
| 2 | GND | 參考地 | 模塊地線 |
| 3 | M2 | 輸入（極弱上拉） | M2、M1、M0 共同組合決定模塊 8 種工作模式（不可懸空，如不使用可接地） |
| 4 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 5 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 6 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 7 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 8 | GND | 參考地 | 模塊地線 |
| 11 | GND | 參考地 | 模塊地線 |
| 12 | ANT | - | 天線接口（50Ω特性阻抗） |
| 13 | GND | 參考地 | 模塊地線 |
| 14 | GND | 參考地 | 模塊地線 |
| 15 | GND | 參考地 | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |
| 20 | M0 | 輸入（極弱上拉） | M2、M1、M0 共同組合決定模塊 8 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | M2、M1、M0 共同組合決定模塊 8 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳；可配置為漏極開路或上拉輸入，詳見參數設置 |
| 23 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳； 可配置為漏極開路或推挽輸出，詳見參數設置 |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.4～5.5V DC |
| 26 | GND | - | 模塊地線 |
| 產品說明書 |
【用戶手冊】E28-2G4TxxSX_UserManual_CN  |
| 開發測試 |
| 【封裝文件】E28-2G4T20SX_PCB |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【配置軟件】E28參數配置軟件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.html |
| 【聯系郵箱】：[email protected] |
| 常見問題 |
| ★ 問：根據模塊demo資料做了二次開發，用其他家的SX1280芯片模塊寫入同樣的程序，E28模塊傳輸數據時一直返回ff，該問題怎么解決？ |
| 答：該問題是二次開發問題，首先需要控制TXEN,RXEN，然后完全擦除后再燒錄之后重新測試開發。 |
| ★ 問：E28無線模塊的demo運行之后顯示報錯，是什么原因造成的呢？ |
| 答：demo報錯，建議根據報錯信息檢查一下編譯環境，具體可以查看模塊產品手冊信息。 |
| ★ 問：E28-2G4M20S模塊第8/9兩個引腳是否可以同時給高電平實現同時收發的功能？ |
| 答：該模塊是半雙工模塊，不可以同時連接PA和LNA，否則會擊穿LNA，建議使用E34系列中的全雙工型號無線模塊。 |
| ★ 問：使用兩個E28-2G4M12S開發做網關，希望實現全雙工，之前由一條SPI總線上掛兩個E28測試一直有問題，但使用單個E28時正常。 現在計劃一個E28用spi，另外一個使用uart， 使用uart這個發現soc發讀取版本指令給E28有回復，但低電平是0.8v而不是0.4v導致無法使用，應該怎么處理？ |
| 答：首先咨詢驗證模塊硬件，核對產品手冊指令數據；其次檢查下拉能力，如果下拉能力不夠的話，可以調試加大上拉電阻。 |
| ★ 問：E28-2G4M27SX模塊里面電源地方是否有15uH的電感，是否可以設置使用dc/dc mode？ |
| 答：E28-2G4M27SX模塊有電感。 |
| ★ 問：請問該型號有沒有溫補晶振？還有哪些模塊是帶有溫補晶振的呢？ |
| 答：E28不是溫補晶振；E32-TTL-100-V6.0，E19大功率系列是帶有溫補晶振的；有源晶振的就是帶溫補的。 |

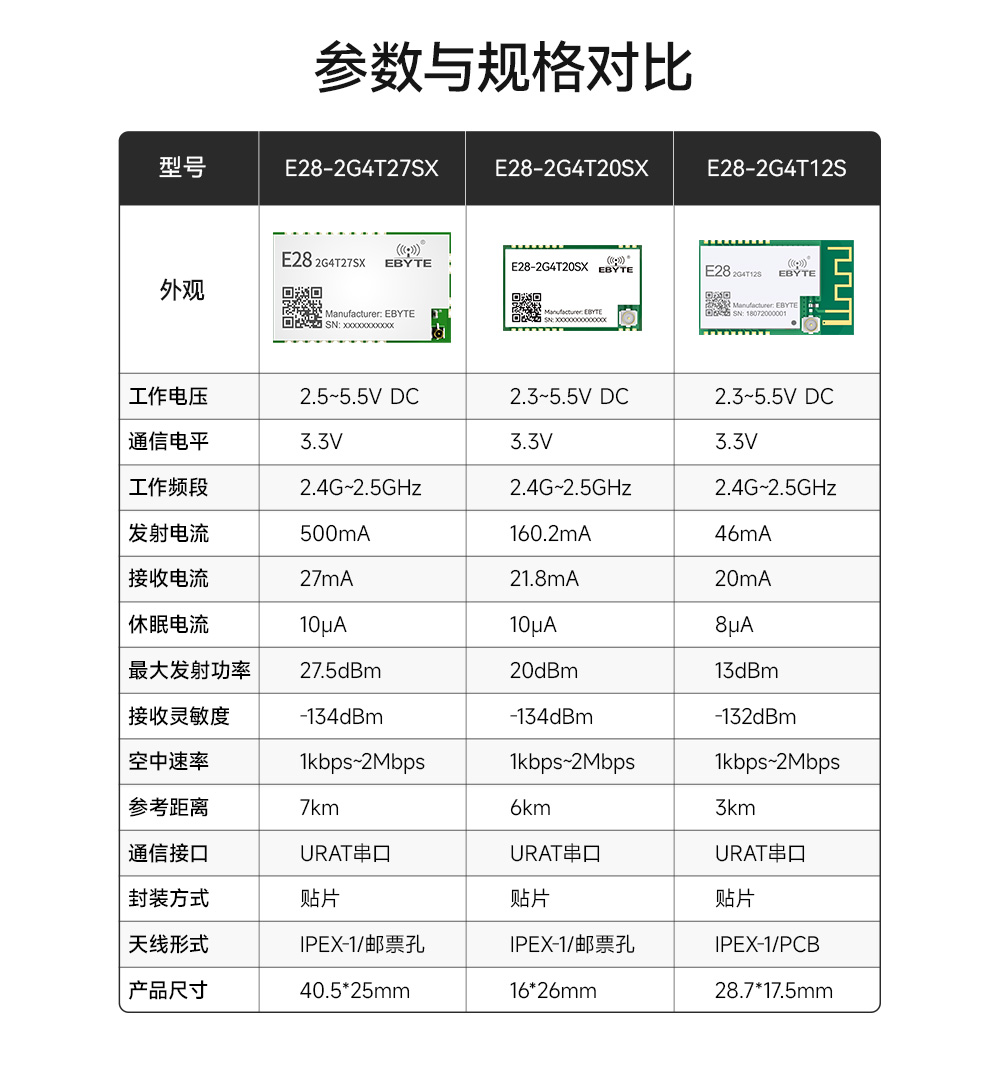

| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E28-2G4T20SX | UART | SX1281 | 2.4G | 20 | 6 | 1K~2M | 貼片 | 16*26 | GFSK/LoRa/FLRC調制方式，透明傳輸 | ||
| E28-2G4M20SX | SPI | SX1281 | 2.4G | 20 | 6 | 0.476k～2M | 貼片 | 20*15 | LoRa擴頻，F(xiàn)LRC，兼容BLE協議 | ||
| E28-2G4M12SX | SPI | SX1281 | 2.4G | 12~14 | 3 | 0.595~2M | 貼片 | 17.8*15 | LoRa擴頻，F(xiàn)LRC，測距 | ||
| E28-2G4M27SX | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 貼片 | 15*20 | 高速連續傳輸 | ||
| E28-2G4T27SX | UART | SX1281 | 2.4G | 27 | 7 | 1~2M | 貼片 | 40.5*25 | LoRa擴頻，高速連續傳輸 | ||
| E28-2G4M27S | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 貼片 | 15*26.5 | LoRa擴頻，F(xiàn)LRC，測距 | ||
| E28-2G4T12S | UART | SX1281 | 2.4G | 12.5 | 3 | 1~2M | 貼片 | 17.5*28.7 | LoRa擴頻，高速連續傳輸 | ||
| E28-2G4M20S | SPI | SX1281 | 2.4G | 20 | 6 | 0.595~2M | 貼片 | 15*26.5 | LoRa擴頻，F(xiàn)LRC，測距 | ||
| E28-2G4M12S | SPI | SX1281 | 2.4G | 12.5 | 3 | 0.595~2M | 貼片 | 15*24 | LoRa擴頻，F(xiàn)LRC，測距 |
