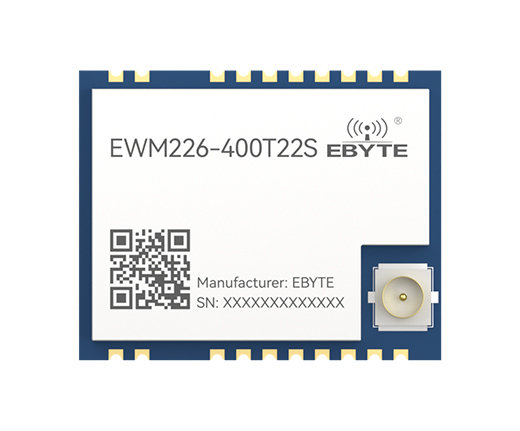

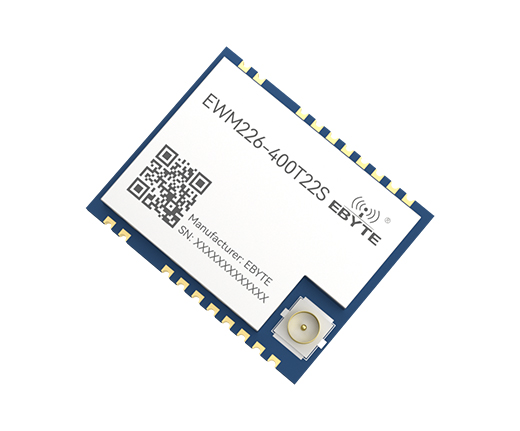

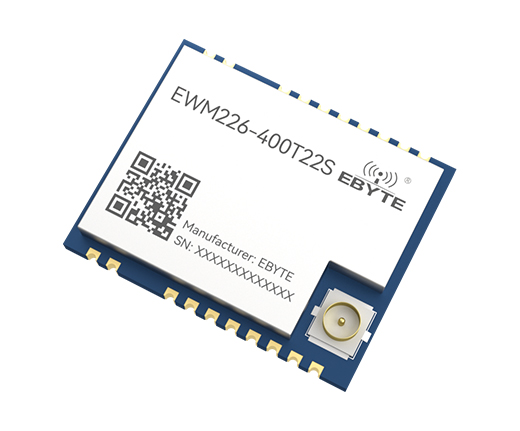

EWM226-400T22S 割草機LoRa無線數傳模塊 (1)

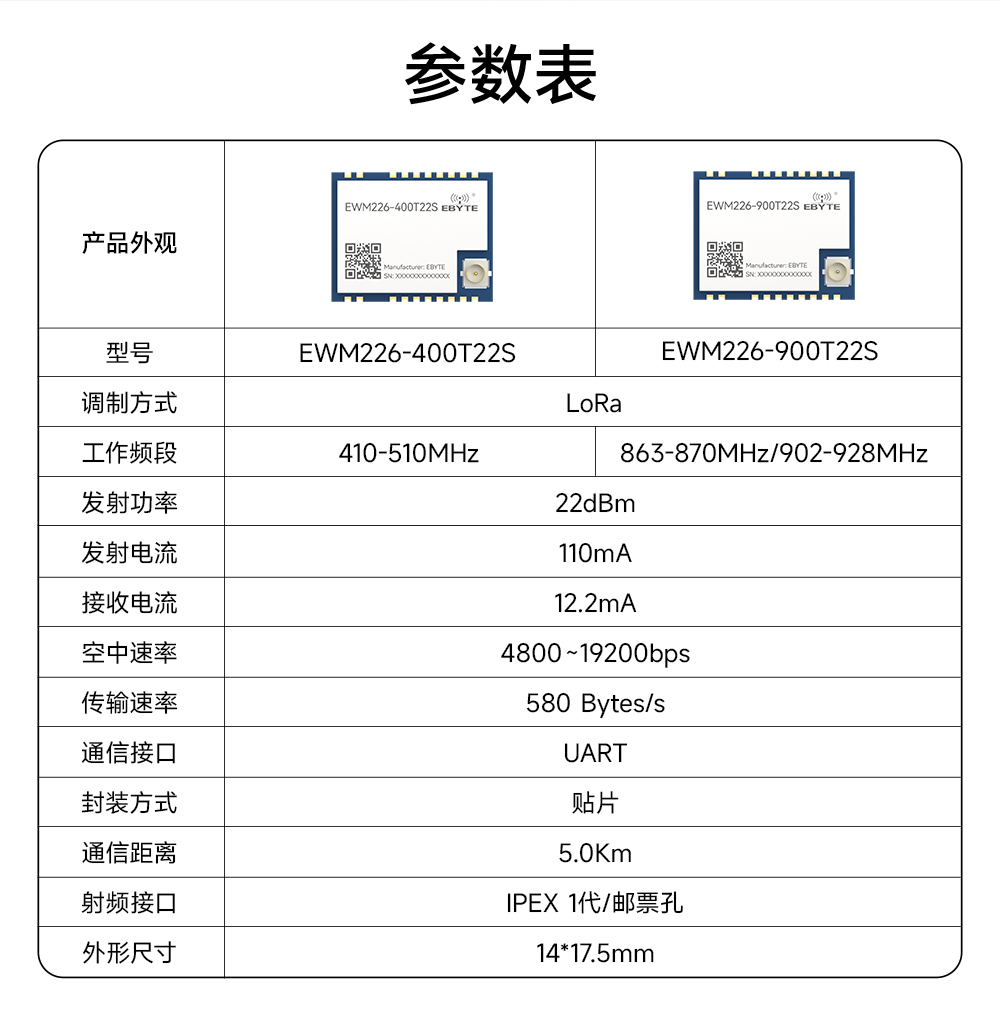

主要參數	性能		備注
主要參數	最小值	最大值	備注
電源電壓（V）	0	5.5	超過 5.5V 永久燒毀模塊
工作溫度（℃）	-40	85	工業級
儲存溫度（℃）	-40	125	-

主要參數		性能			備注
主要參數		最小值	典型值	最大值	備注
正常電壓模式		3.3	5	5.5	≥3.3V 可保證輸出功率
通信電平（V）		-	3.3	-	使用 5V TTL 有風險燒毀
工作頻段（MHz）		410	-	510	-
發射功率（dBm）	H 等級		22		默認 H
	M 等級		17
	L 等級		14
接收靈敏度（dBm）		-	-124	-	BW = 125 kHz, SF = 7
功耗	發射電流（mA）	-	110	-	功率等級為 H
功耗	接收電流（mA）	-	12.2	-	-

主要參數	描述	備注
參考距離	5.0Km	晴朗空曠環境，高度 2.0 米，22dBm，空中數據速率 4800bps

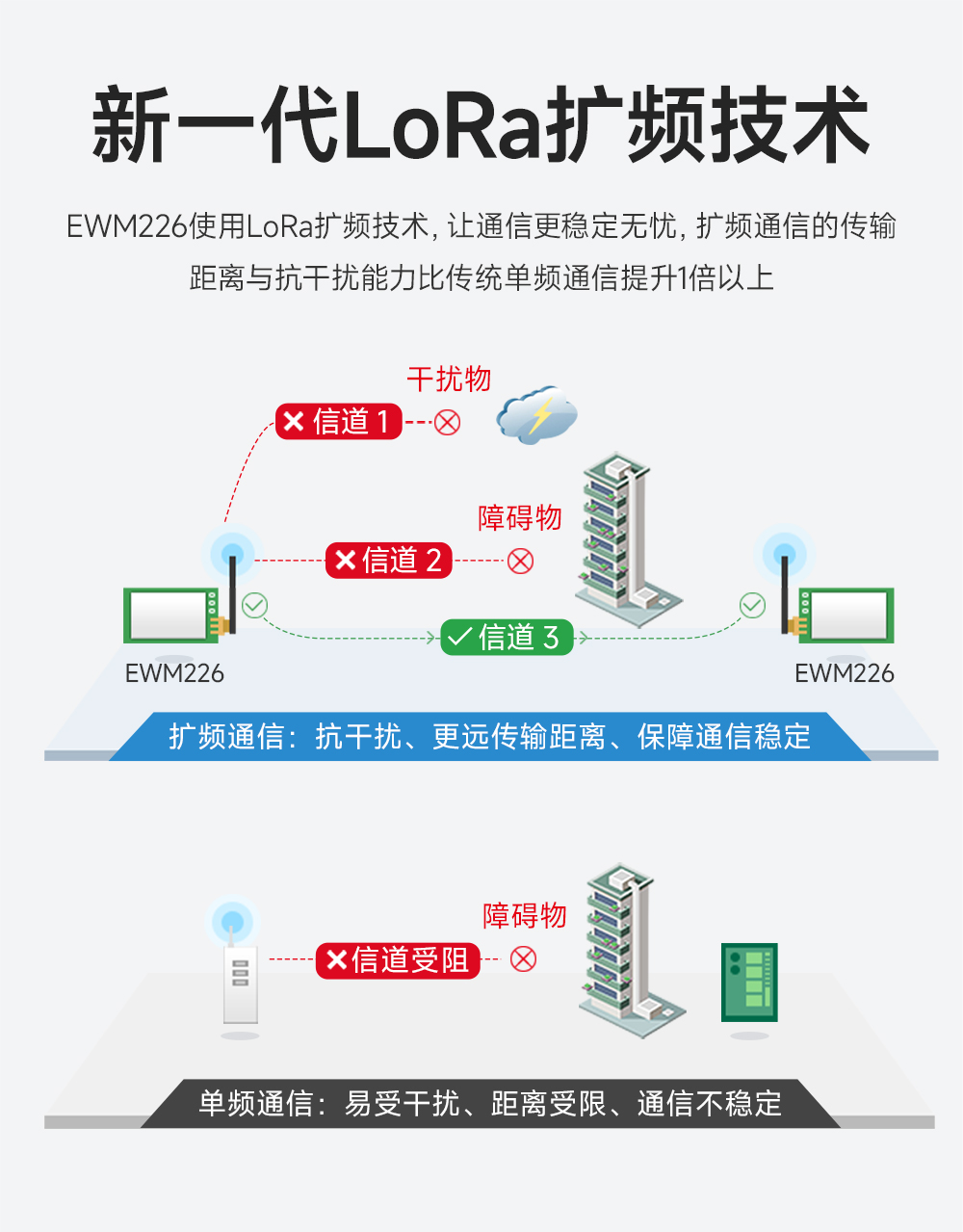

調制方式	LoRa	-
空中速率	4800～19200bps	空中數據速率，軟件多級可調
傳輸速率	580	@串口波特率 115200bps，空中速率 9600bps
傳輸速率	500 Bytes/s	@串口波特率 9600bps，空中速率 9600bps
通信接口	UART	-
工作模式	半雙工	-
封裝方式	貼片式	-

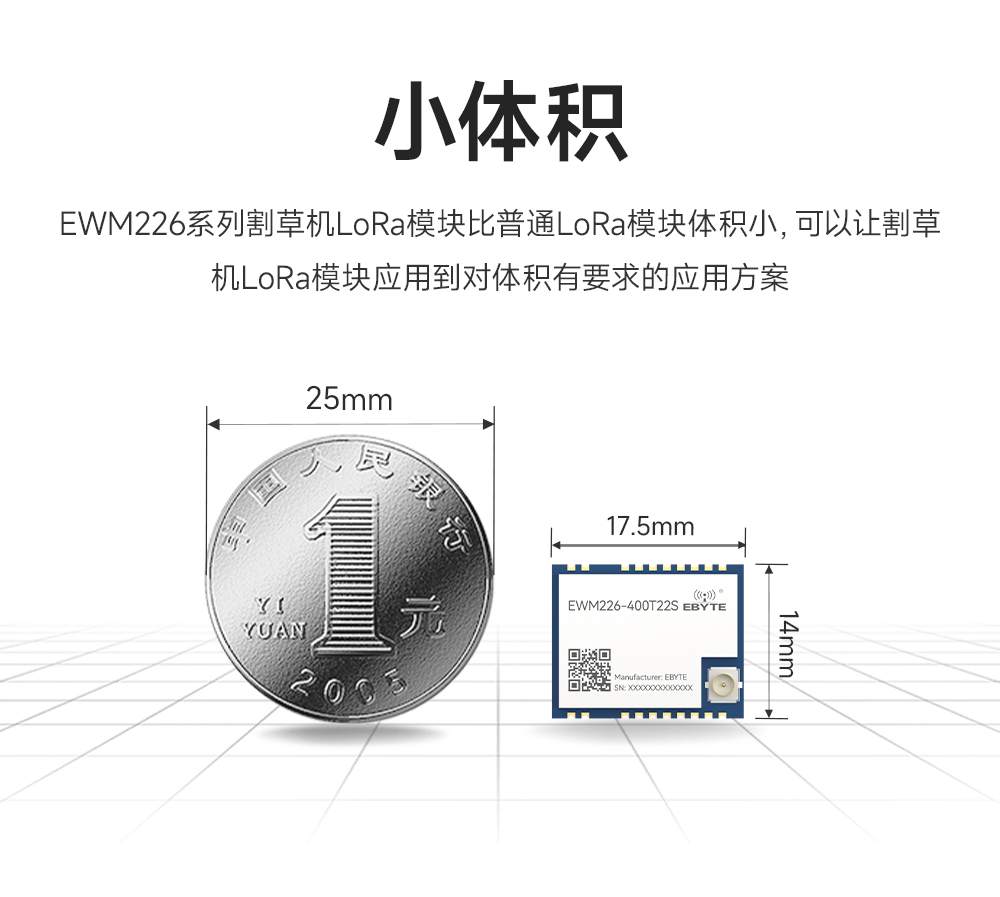

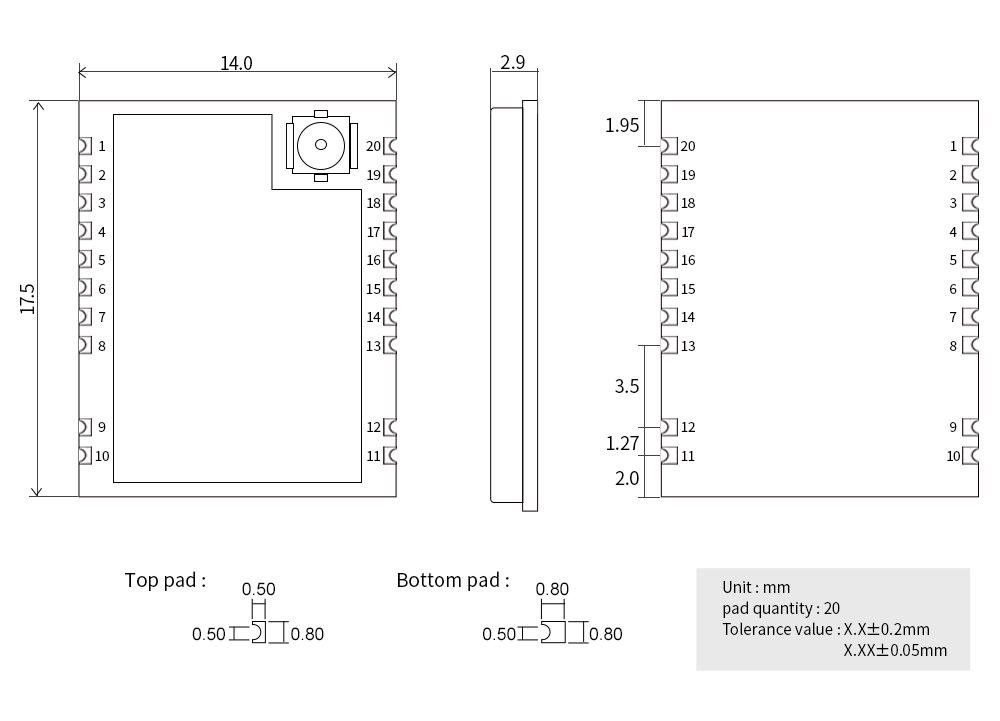

外形尺寸	14*17.5mm	±0.2mm
天線接口	IPEX 1代/郵票孔	等效阻抗約 50Ω，出廠默認 IPEX 1 代天線座子
產品重量	1.2	±0.1g

引腳 EWM226-400T22S

引腳序號	引腳名稱	輸入/輸出	引腳用途
1	VCC	輸入	供電電源輸入引腳，電壓范圍 3.3～5.5V DC
2	GND	-	電源地
3	TXD	輸出	串口發送引腳
4	RXD	輸入	串口接收引腳
5	NC	輸入/輸出	暫無功能，建議懸空處理
6	SWDIO	-	燒錄引腳
7	SWCLK	-	燒錄引腳
8	GND	-	電源地
9	GND	-	電源地
10	GND	-	電源地
11	GND	-	電源地
12	GND	-	電源地
13	NRST	輸入	復位引腳，內置上拉電阻，拉低持續時間>20μs 復位
14	GND	-	電源地
15	GND	-	電源地
16	CONFIG	輸入	配置模式控制管腳，低電平進入?yún)?shù)配置模式，高電平則退出參數配置模式進入數據傳輸模式。
17	GND	-	電源地
18	GND	-	電源地
19	ANT	輸入/輸出	射頻天線接口，郵票孔
20	GND	-	電源地
