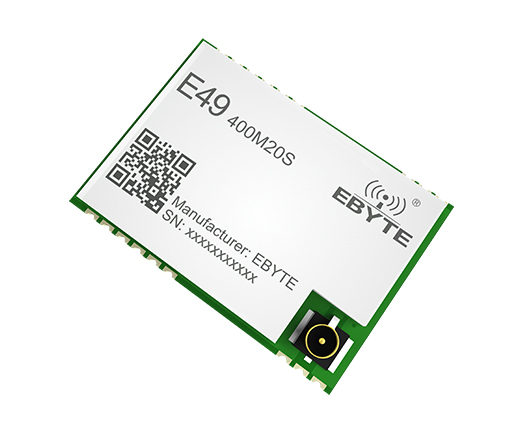

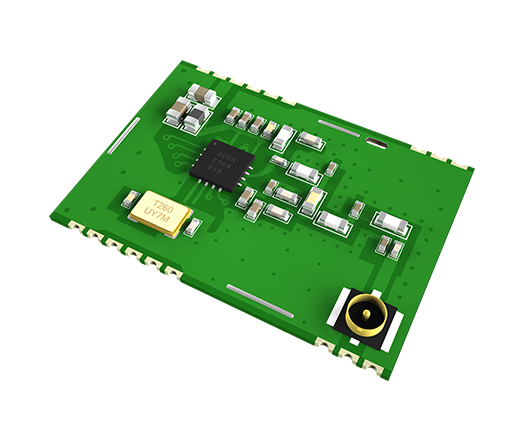

E49-400M20S CMT2300A芯片無線數傳模塊

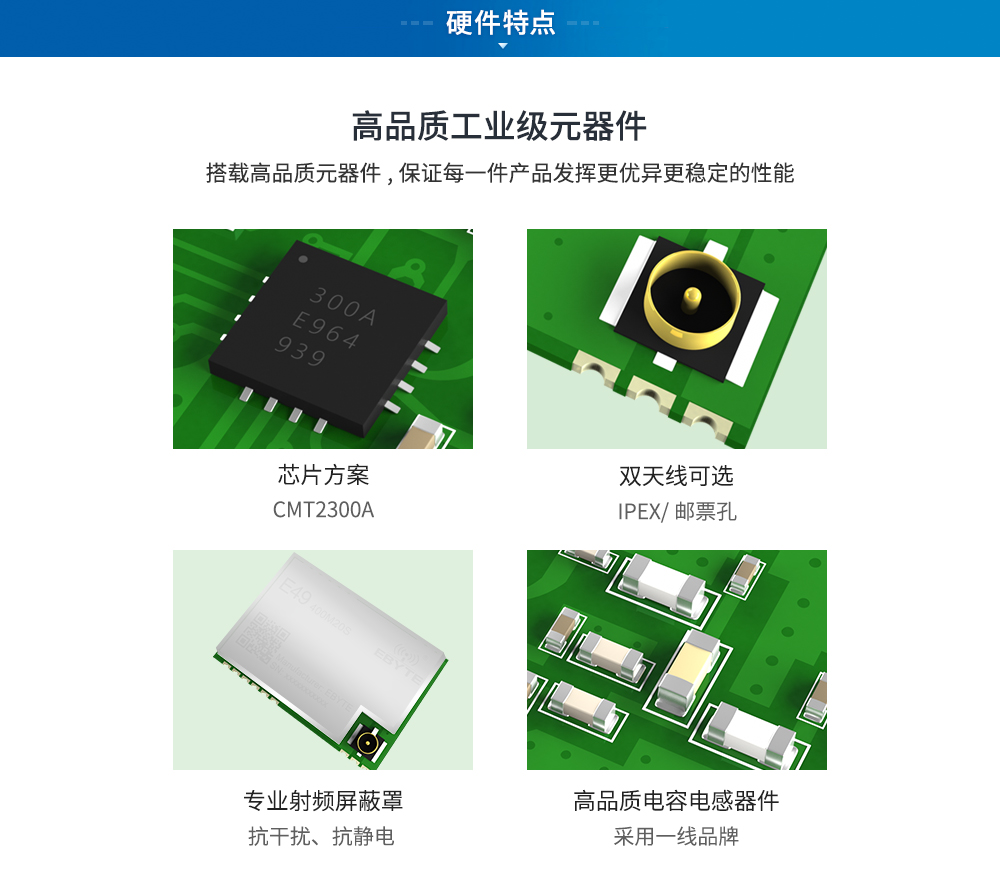

芯片方案：CMT2300A

工作頻率：410~510MHz

發射功率：20dBm

通信距離：2.5km

產品尺寸：20*14mm

產品重量：1.2±0.1g

產品簡介：一款高性價比無線數傳模塊，它是一款基于CMT2300A的純硬件模塊。支持最大 20dBm 發射功率，用戶可設置更低輸出功率，從而節省功耗。模塊工作在410MHz～510MHz頻段，覆蓋常用的433MHz和470MHz頻段。

技術手冊

樣品購買

概述特點

概述特點性能參數 引腳定義相關下載訂購方式知識應用系列產品

無線射頻模塊_01
無線射頻芯片
無線射頻模塊_04
無線射頻模塊_05
無線射頻模塊_06
無線射頻模塊_07
無線射頻模塊_08
無線射頻模塊_10

射頻參數	參數值	備注
工作頻段	410~510 MHz	支持 ISM 頻段
發射功率	20 dBm	-
接收靈敏度	-117 dBm	空中速率為 1.2kbps
空中速率	0.5k~300kbps	用戶編程控制
實測距離	2500米	晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 1.2kbps

硬件參數	參數值	備注
尺寸大小	20*14 mm	-

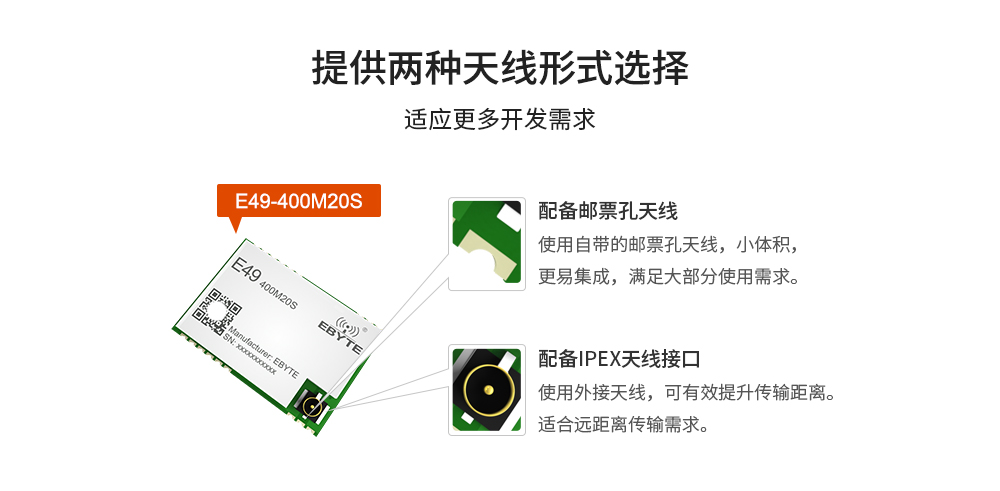

天線形式	IPEX/郵票孔	等效阻抗約 50 歐姆
通信接口	SPI	-
封裝方式	貼片	-
晶振頻率	26MHz	-

電氣參數	最小值	典型值	最大值	單位	條件
工作電壓	1.8	3.3	3.6	V	超過 3.6V 可能永久燒毀模塊
通信電平	-	3.3	-	V	使用 5V 電平有燒毀風險
發射電流	-	72	-	mA	@發射功率 20dBm
接收電流	-	8.5	-	mA	-
休眠電流	300	300	800	nA	-
工作溫度	-40	-	+85	℃	工業級

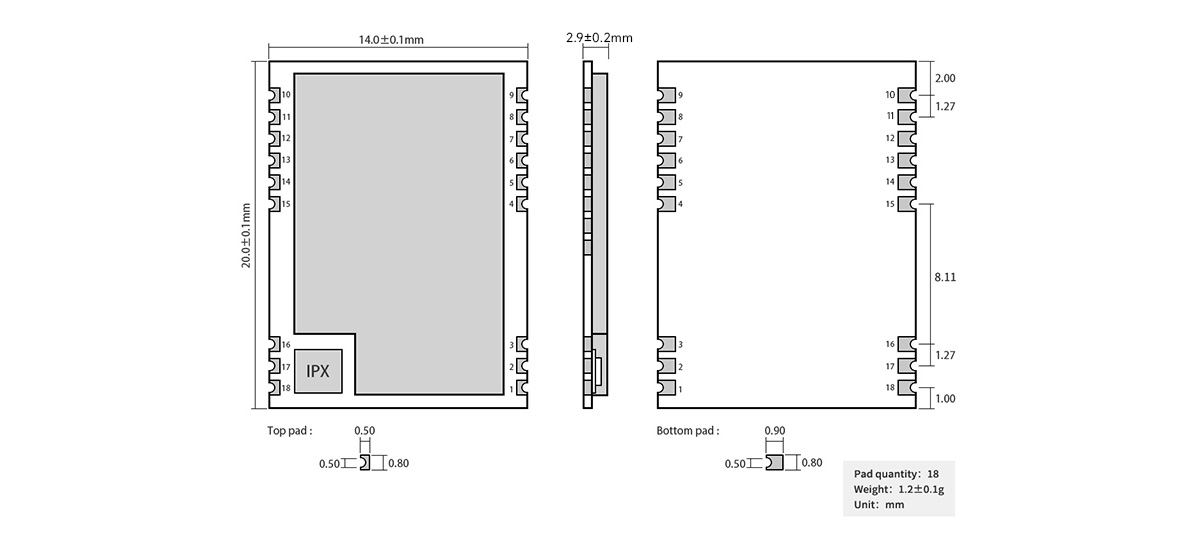

E49-400M20S 引腳定義

序號	引腳	引腳方向	備注
1	GND	-	地線，連接到電源參考地
2	GND	-	地線，連接到電源參考地
3	GND	-	地線，連接到電源參考地
4	GND	-	地線，連接到電源參考地
5	GPIO1	DI/O	可配置的多功能 IO 口（詳見 CMT2300A 手冊）
6	GPIO2	DI/O	可配置的多功能 IO 口（詳見 CMT2300A 手冊）
7	GPIO3	DI/O	可配置的多功能 IO 口（詳見 CMT2300A 手冊）
8	VCC	-	模塊電源，連接到電源+3.3V
9	GND	-	地線，連接到電源參考地
10	GND	-	地線，連接到電源參考地
11	SCLK	DI	SPI 時鐘引腳
12	SDIO	DI/O	SPI 數據引腳
13	CSB	DI	SPI 訪問寄存器的片選
14	FCSB	DI	SPI 訪問 FIFO 的片選
15	GND	-	地線，連接到電源參考地
16	GND	-	地線，連接到電源參考地
17	ANT	-	模塊射頻郵票孔接口，等效阻抗約 50Ω
18	GND	-	地線，連接到電源參考地

產品說明書

【用戶手冊】E49-400M20S-Usermanual_CN_v1.1

開發測試

【封裝文件】Pcb_E49-400M20S

【二次開發】E49-400M20S

【嵌入式Demo程序】CMT2300A_Demo

【參考例程】CMT2300A兼容SI4432參考例程

【通信例程】SI4438與CMT2300A通信例程

【開源代碼示例】E15-EVB02_E49-400M20S

【芯片資料】CMT2300A
