當前位置： 首頁 >產品中心 >射頻模塊 SPI/SoC>CMT2300A>E49-900M20S

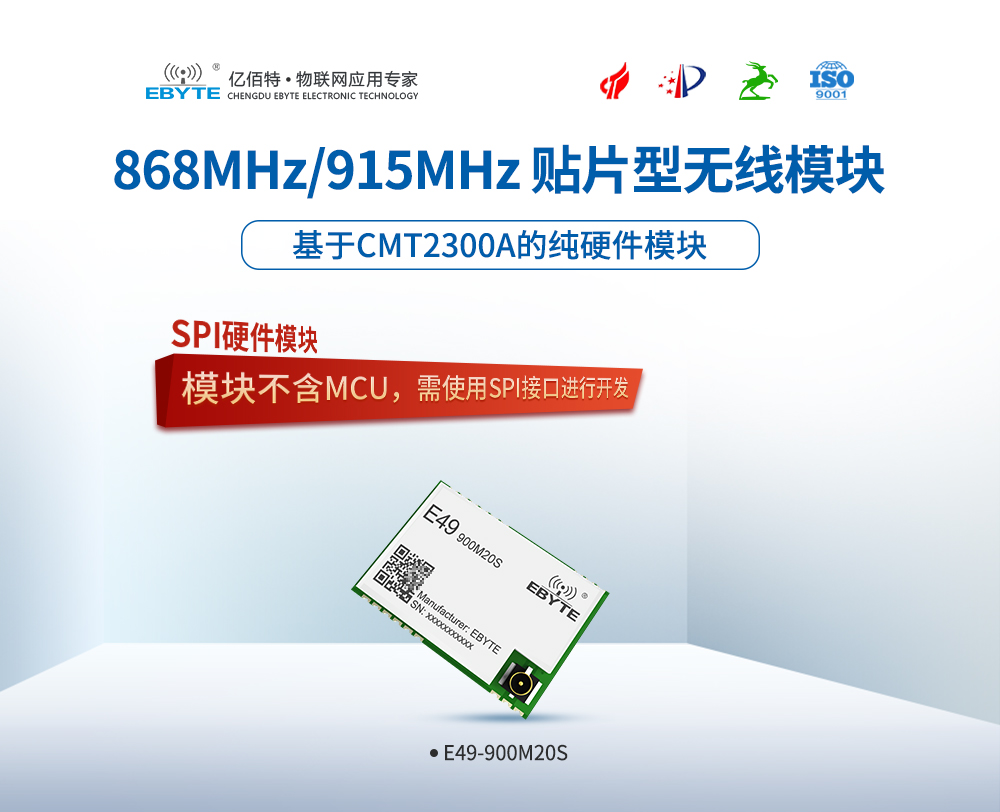

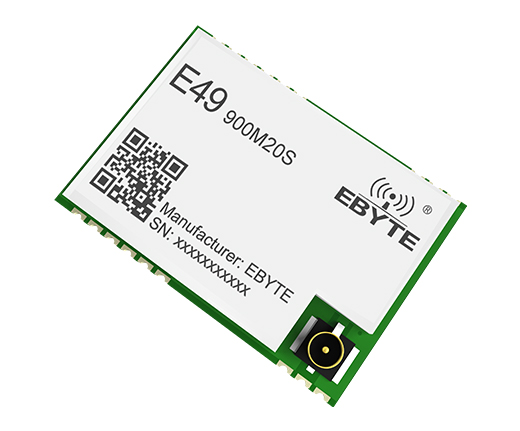

E49-900M20S 無線數傳模塊

芯片方案：-

工作頻率：850~930MHz

發射功率：20dBm

通信距離：3km

產品尺寸：20*14mm

產品重量：1.5±1g

產品簡介：E49-900M20S是成都億佰特推出的一款高性價比無線數傳模塊，是一款基于CMT2300A芯片的純硬件模塊。E49-900M20S支持最大20dBm發射功率，用戶可設置更低輸出功率，從而節省功耗。模塊工作在 850MHz～930MHz 頻段，覆蓋常用的 868MHz 和 915MHz 頻段。

8-E61無線模塊8-E62系列無線模塊

E49無線射頻模塊_01
E49無線射頻模塊_03
E49無線射頻模塊_04
E49無線射頻模塊_05
E49無線射頻模塊_07
E49無線射頻模塊_08
E49無線射頻模塊_09
E49無線射頻模塊_11
E49無線射頻模塊_15

主要參數參數值
備注
參考距離
3km
     晴朗空曠，天線高度 2.5 米，空中速率 2.4kbps
晶振頻率
26MHz
     -
封裝方式
貼片式
     -
通信接口
SPI
     -

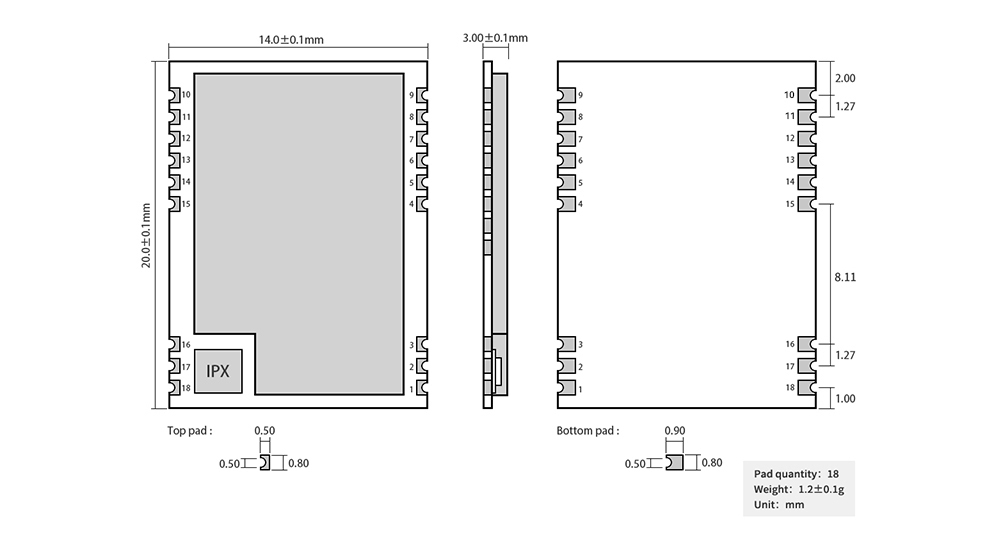

外形尺寸
20*14mm
     -

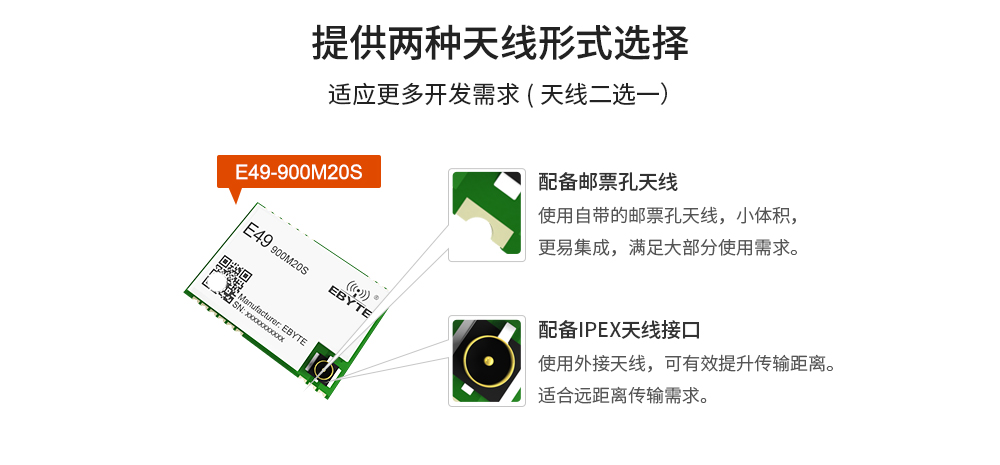

射頻接口
IPEX/郵票孔
     等效阻抗約 50Ω


電氣參數最小值典型值最大值單位條件
工作電壓
1.83.33.6V超過 3.6V 可能永久燒毀模塊
通信電平-3.3-V使用 5V 電平有燒毀風險
發射電流-75-mA@發射功率 20dBm
接收電流-8.5-mA
-
休眠電流300300300μA-
工作溫度
-40-
+85℃工業級
工作頻段
850868930MHz
-
最大發射功率
-20-dBm
-
接收靈敏度
-116-117-118dBm
空中速率為 1.2kbps


無標題文檔

E49-900M20S無線數傳模塊


序號
引腳引腳方向

備注

1GND
-

地線，連接到電源參考地

2GND-

地線，連接到電源參考地

3GND
-

地線，連接到電源參考地

4GND-

地線，連接到電源參考地

5GPIO1DI/O

可配置的多功能 IO 口（詳見 CMT2300A 手冊）

6GPIO2DI/O

可配置的多功能 IO 口（詳見 CMT2300A 手冊）

7GPIO3DI/O

可配置的多功能 IO 口（詳見 CMT2300A 手冊）

8VCC-

模塊電源，連接到電源+3.3V

9GND-

地線，連接到電源參考地

10GND-

地線，連接到電源參考地

11SCLKDI

SPI 時鐘引腳

12SDIODI/O

SPI 數據引腳

13CSBDI

SPI 訪問寄存器的片選

14FCSBDI

SPI 訪問 FIFO 的片選

15GND -

地線，連接到電源參考地

16GND -

地線，連接到電源參考地

17ANT-

模塊射頻郵票孔接口，等效阻抗約 50Ω

18GND -

地線，連接到電源參考地
