| 主要參數 | 描述 | 備注 |
| 參考距離 | 2500m | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中 速率 1.2kbps |
| 分包方式 | 54 Btye | 單包最大容量，超出后自動分包。 |
| 緩存容量 | 500 Btye | - |
| 調制方式 | GFSK | - |
| 通信接口 | UART 串口 | - |
| 封裝方式 | 直插式 | - |

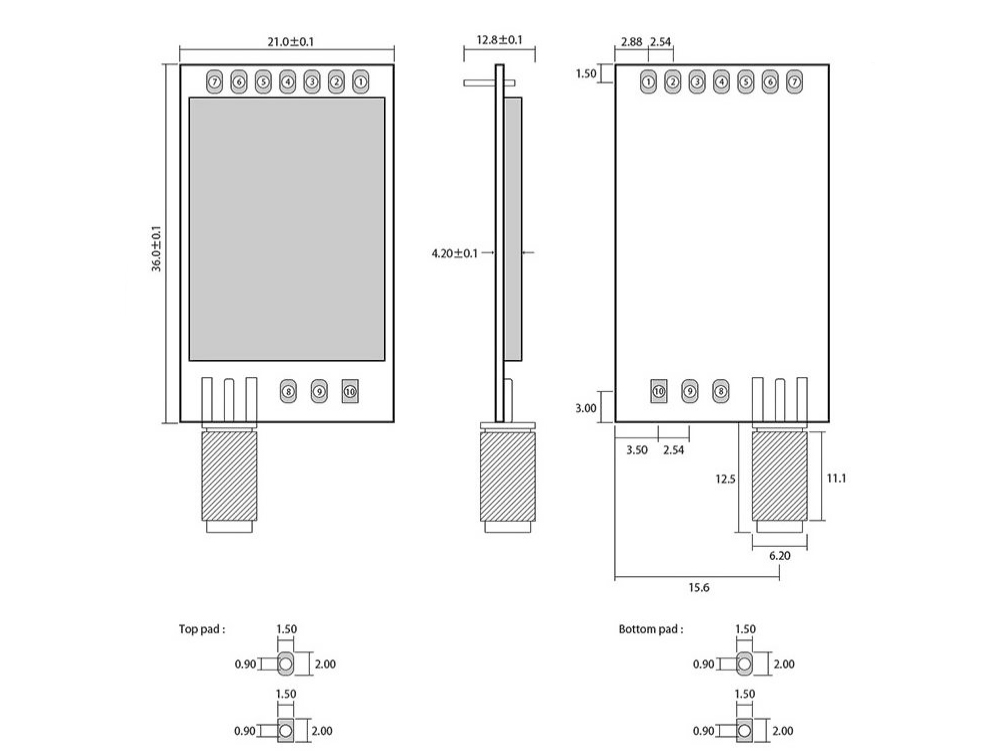

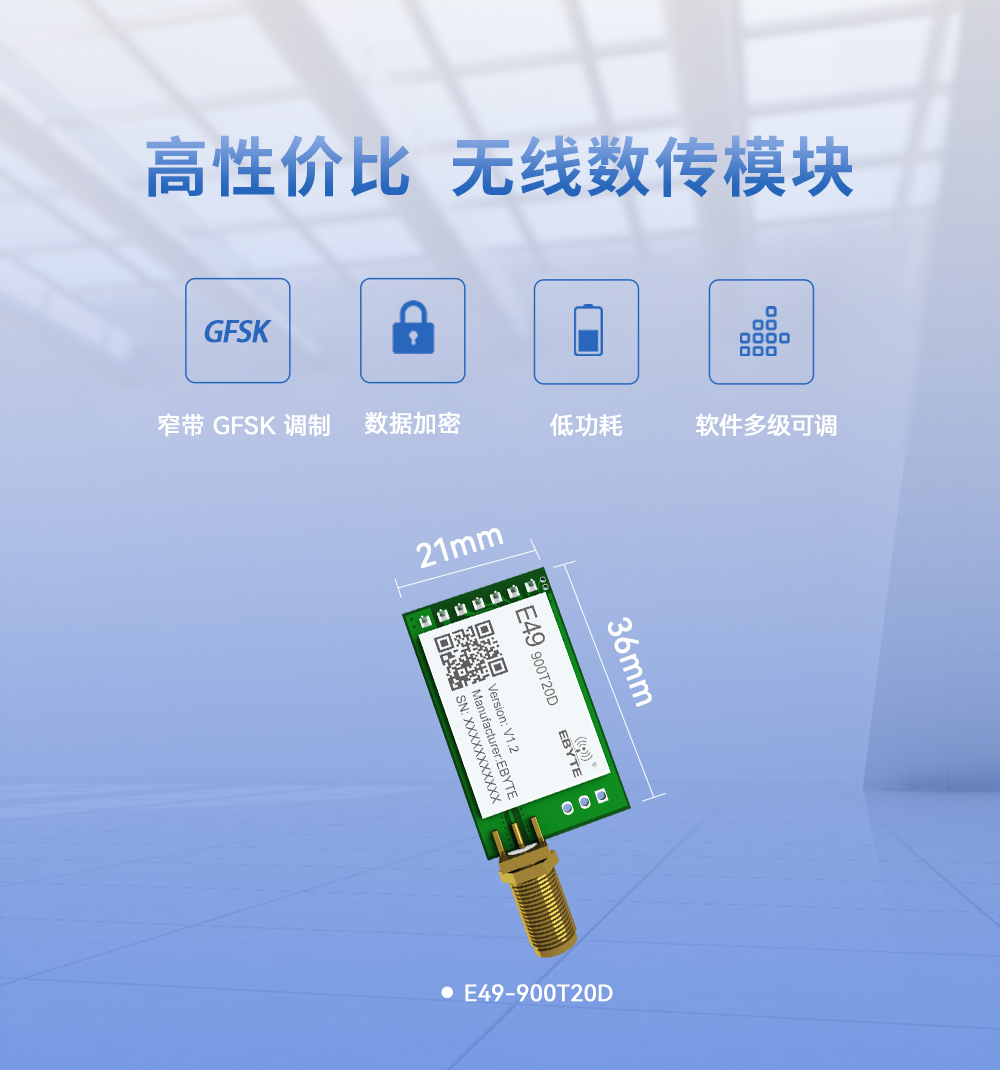

| 外形尺寸 | 36*21mm | - |
| 天線接口 | SMA | 等效阻抗約 50 歐姆 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.6 | 5 | 5.5 | V | 超過 5.5V 永久燒毀模塊 |
| 工作頻段 | 850 | 868 | 930 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 90 | - | mA | 瞬時功耗 |
| 接收電流 | - | 12 | - | mA | - |
| 休眠電流 | - | 0.7 | - | uA | 軟件關斷 |

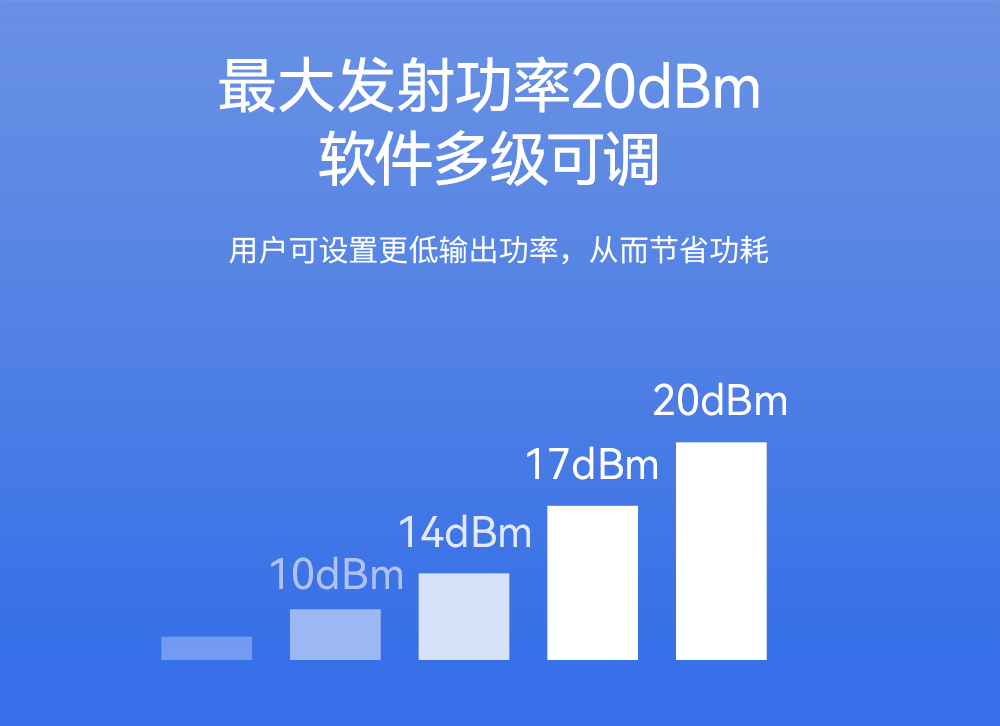

| 最大發射功率 | - | 20 | - | dBm | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式。（可懸空，模塊內部含上拉電阻） |
| 2 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式。（可懸空，模塊內部含上拉電阻） |
| 3 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 5 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | - | 模塊電源正參考，電壓范圍：2.6V ~ 5.5V DC |
| 7 | GND | - | 模塊地線 |
| 8 | GND | - | 模塊地線 |
| 9 | GND | - | 模塊地線 |
| 10 | GND | - | 模塊地線 |
