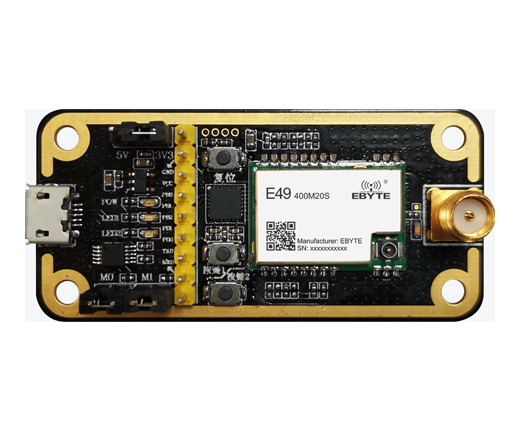

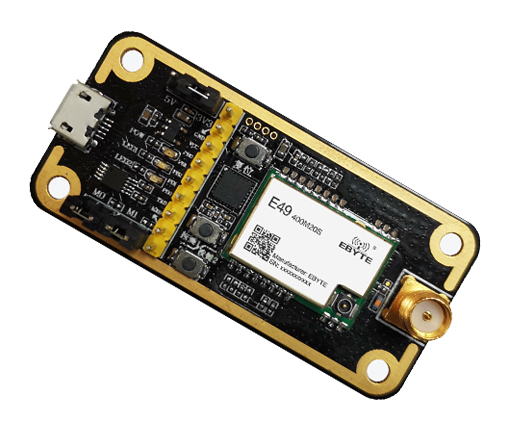

E49-400MBL-01 Sub-1G 無線模塊

接口：USB

芯片：-

工作頻段：400MHz

產品重量：46.4±0.5g

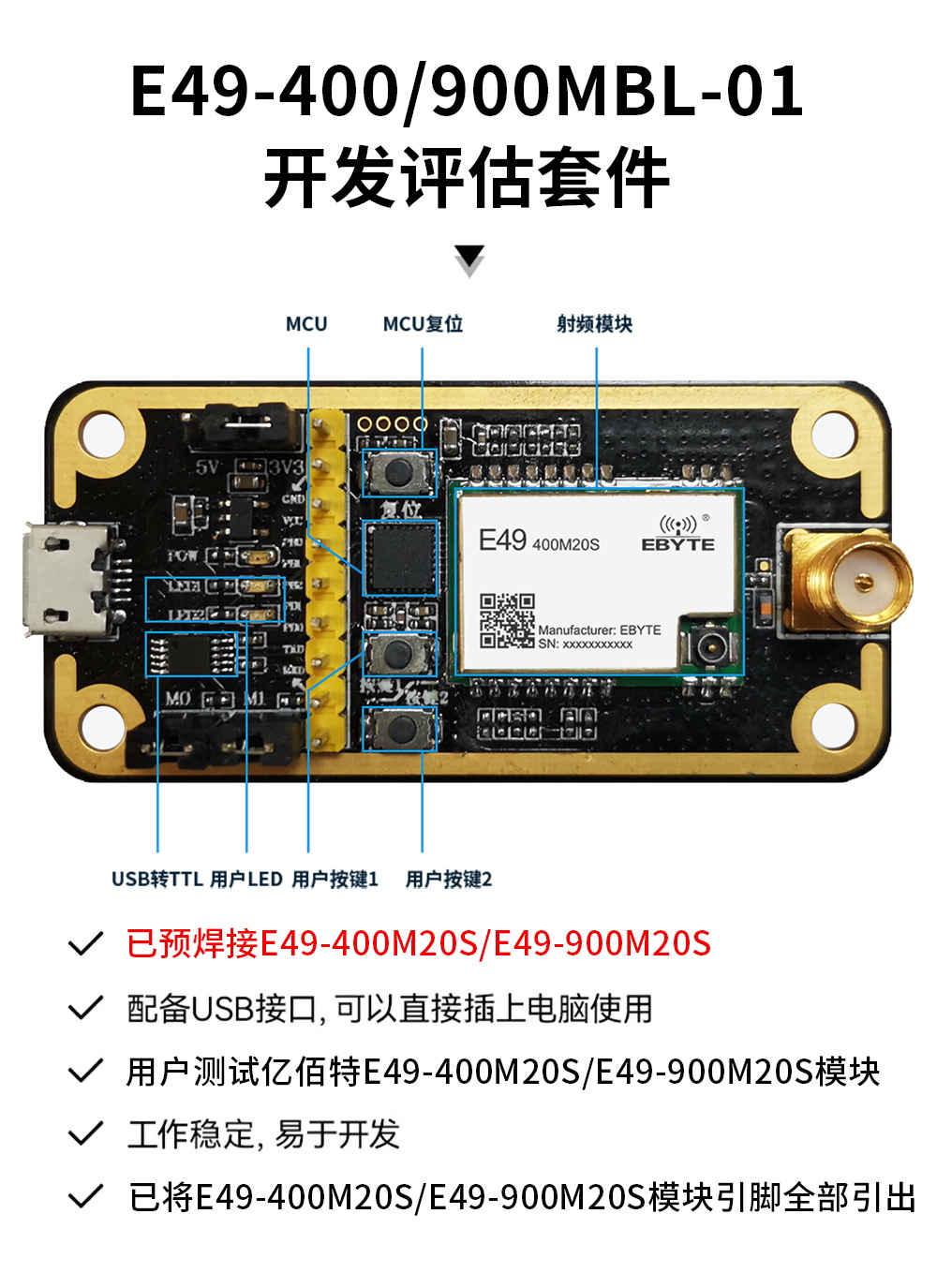

產品簡介：MBL 系列評估套件旨在幫助用戶快速評估億佰特新一代封裝兼容型無線模塊。板上大部分管腳均已引出至兩側排針，開發人員可以根據實際需求，輕松通過跳線連接多種外圍設備。該套件提供完整的軟件應用示例，助力客戶快速上手無線數據通信開發。根據客戶需求可以板載不同類型的 Sub-1G 無線模組。已支持的模組都具有引腳兼容的封裝，可快速替換。

技術手冊

樣品購買

概述特點

概述特點引腳定義相關下載訂購方式知識應用系列產品

無線通信模塊
無線通信模塊2
無線通信模塊3

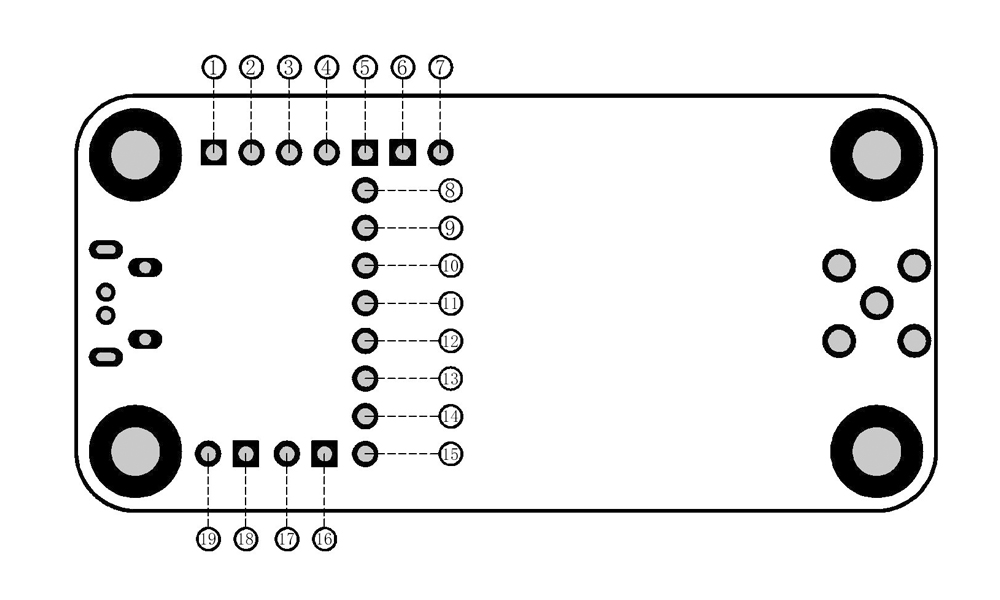

引腳序號	定義	功能說明
1	VCC	模塊供電引腳，需要與2號腳短接給模塊供電
2	3.3V	3.3V電引出腳
3	3.3V	3.3V電引出腳
4	VIO	MCU供電引腳，需要與3號腳短接給MCU供電
5	GND	底板參考地
6	REST	MCU外部復位引腳
7	SWIM	MCU的 SWIM引腳
8	VIO	MCU供電引腳
9	PC0	模塊復位引腳
10	PB7	模塊MISO引腳
11	PB6	模塊MOSI引腳
12	PB5	模塊SCLK引腳
13	PB4	模塊NSS引腳
14	TXD	MCU串口TXD
15	RXD	MCU串口RXD
16	M1	模塊模式切換引腳（詳見模塊產品手冊）
17	GND	底板參考地
18	M0	模塊模式切換引腳（詳見模塊產品手冊)
19	GND	底板參考地

產品說明書

【用戶手冊】E49-400MBL-01_Usermanual_CN

開發測試

【電路原理圖】E49-400MBL-01

【開源代碼示例】E49-400MBL-01_代碼工程

億佰特簡介

【企業簡介】

在線購買

【億佰特官方淘寶店】：https://item.taobao.com

【阿里巴巴】：https://detail.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

技術應用

> 無線模塊是什么？它的作用是什么？

> 無線數傳模塊在工業領域中的優勢

> LoRa無線技術將為物聯網創新應用帶來新機遇

> lora擴頻技術增加無線模塊傳輸距離詳解

> Lora無線技術通信原理及優缺點

> LoRa與ZigBee無線通信技術全面分析

> LORA無線通信技術淺析

> LoRa無線收發通信技術詳解

> 為什么都喜歡用LoRa無線通信技術?

> LoRa無線技術在物聯網應用發展

> LoRaWAN無線技術存在的四大缺陷

> LoRa擴頻技術原理詳解

> LoRa無線技術芯片組

> LoRa與NB-IoT物聯網應用對比方案

> LoRa無線技術解析

> 無線模塊為智慧畜牧養殖場景提供解決方案

> lora無線技術近幾年發展的具體介紹

> LoRa是怎樣實現定位的

> 深度解析LoRa和LoRaWAN無線通信技術的區別

> LoRaWAN無線通信技術的8個優勢

> 基于SX1262/78/76芯片lora模塊對比分析以及選型指南

> LoRa無線技術實現智能化工業應用管理

> 基于lora模塊的共享按摩椅物聯網應用案例原理

> LoRa Basics技術物聯網應用案例詳解

> SX1280芯片遠距離LoRa無線通信模塊設計

> LoRa模塊在無線抄表上的應用

> 億佰特SX1262芯片lora模塊在智能家居、智能抄表物聯網應用

> 無線模塊性能測試方法

> 無線模塊串口通信問題排查指南

> 無線模塊的單點喚醒功能

> 低功耗無線模塊超遠距離無線傳輸實現中繼的方法

> CC1101無線模塊在物聯網能門鎖中的應用

> 無線模塊中有源晶振與無源晶振詳細介紹

> 四款常見2.4G頻段無線模塊橫向?qū)Ρ?/span>

> 無線數傳模塊在工業領域中的優勢

> 無線模塊清潔、維護保養的技巧方法

產品型號	接口類型	芯片方案	載波頻率Hz	發射功率dBm	測試距離km	空中速率bps	封裝形式	產品尺寸mm	產品特點
E49-900MBL-01	USB	-	900M	20	3	1.2~200k	貼片	-	新一代封裝兼容型、快速上手替換
E49-400MBL-01	USB	-	400M	20	2.5	-	貼片	-	新一代封裝兼容型、快速上手替換
E49-400T30D	UART	-	433M 470M	30	5.6	1.2~200k	直插	24*43	低功耗，低成本方案
E49-400T30S	UART	-	433M	30	5.6	1.2~200k	插針	25*40.5	低功耗，低成本方案
E49-900T20D	UART	-	868M 915M	20	2.5	1.2~200k	插針	36*21	低功耗，低成本方案
E49-400M30S	SPI	-	433M 470M	30	5.5	0.5～300k	貼片	24*38.5	低功耗高性價比
E49-900M20S	SPI	-	868M 915M	20	3	1.2k~200k	貼片	20*14	低功耗，低成本方案
E49-400M20S4	SPI	-	433M 470M	20	2.5	-	貼片	16*16	低功耗高性價比
E49-900T20S	UART	-	868M 915M	20	2.5	1.2k~200k	貼片	26 * 16	低功耗，低成本方案
E49-400M20S	SPI	-	433M 470M	20	2.5	0.5～300kbps	貼片	20*14	低功耗高性價比
E49-400TBL-01	USB	-	433M 470M	20	1.0	1.2~200k	-	58*28	E49系列模塊測試板
E49-400T20D	UART	-	433M 470M	20	2.5	1.2k~200k	直插	36*21	低功耗，低成本方案
E49-400T20S	UART	-	433M 470M	20	2.5	1.2k~200k	貼片	26 * 16	低功耗，低成本方案
