射頻芯片：S2-LP

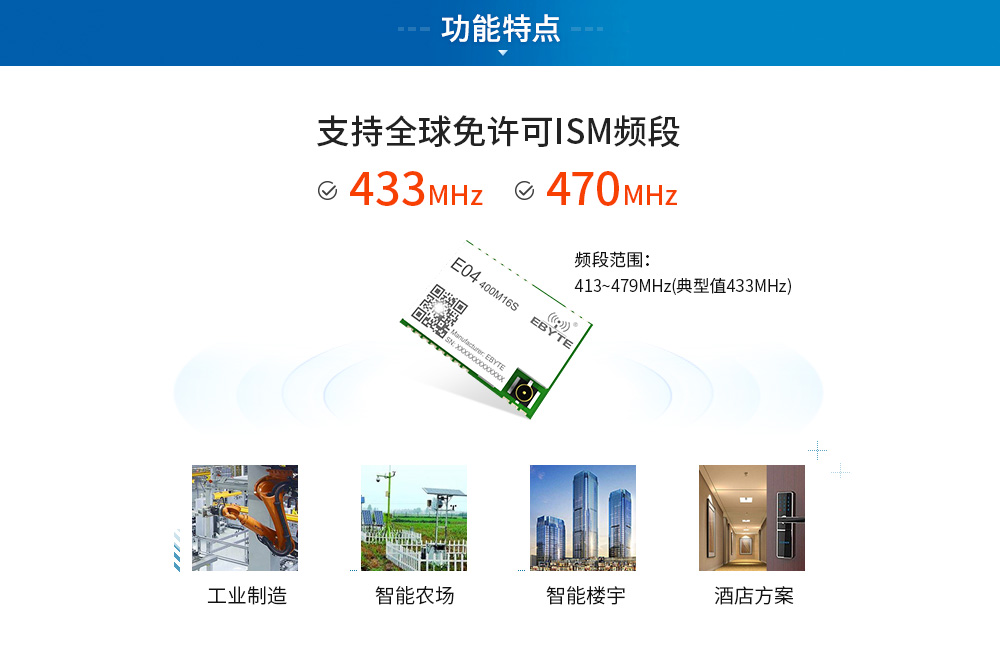

工作頻段：413~479MHz

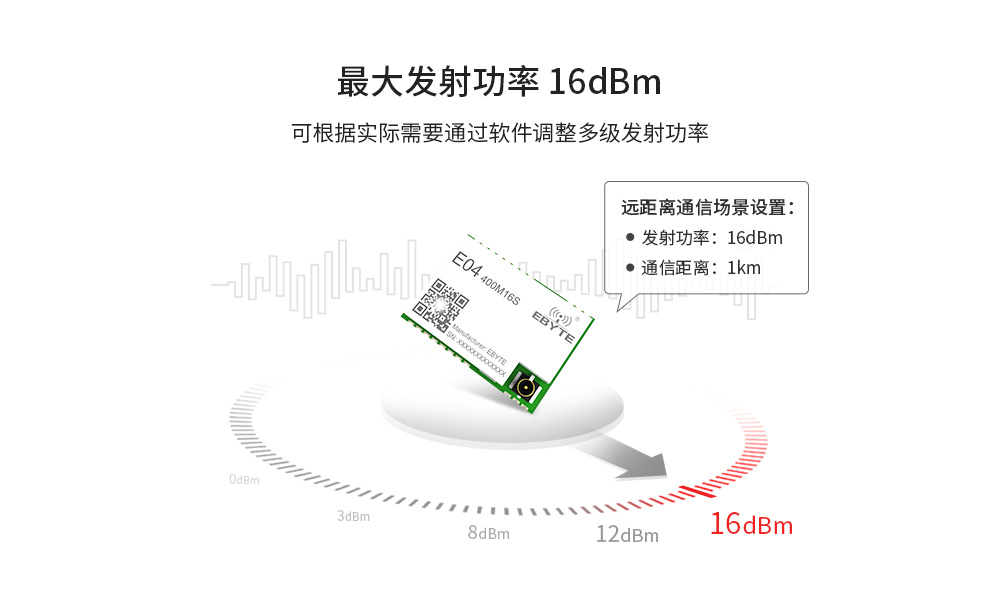

最大發射功率：16dBm
通信距離：1000m

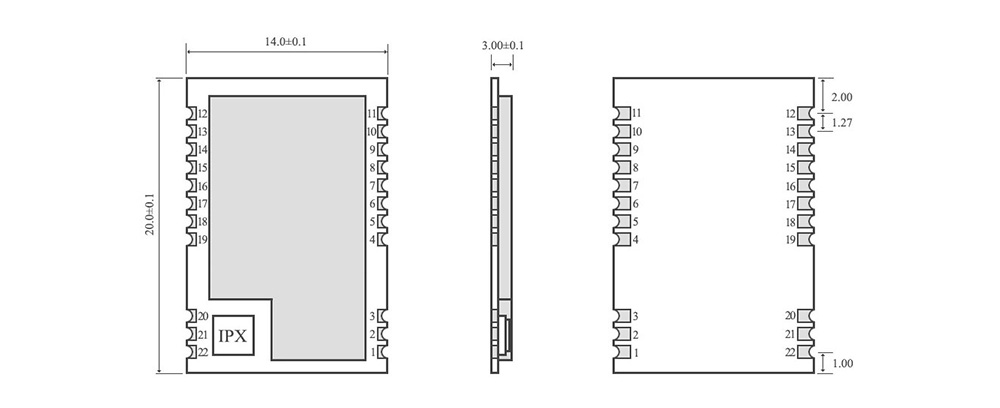

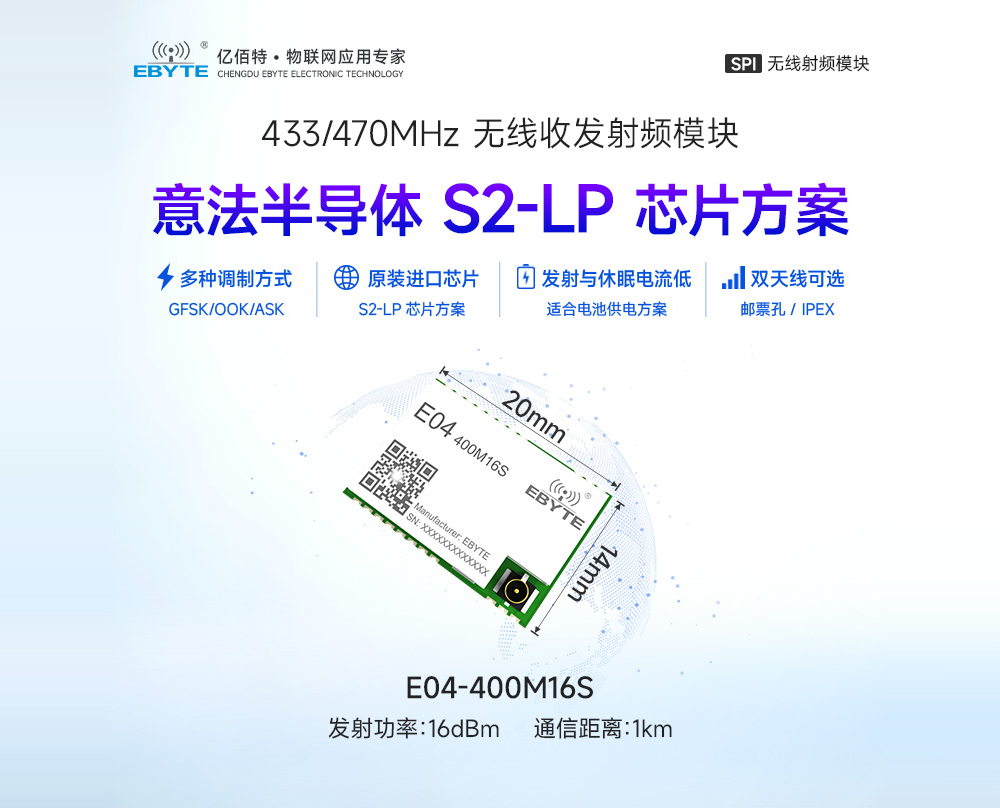

產品尺寸：20*14mm
產品重量：1.5g±0.1g

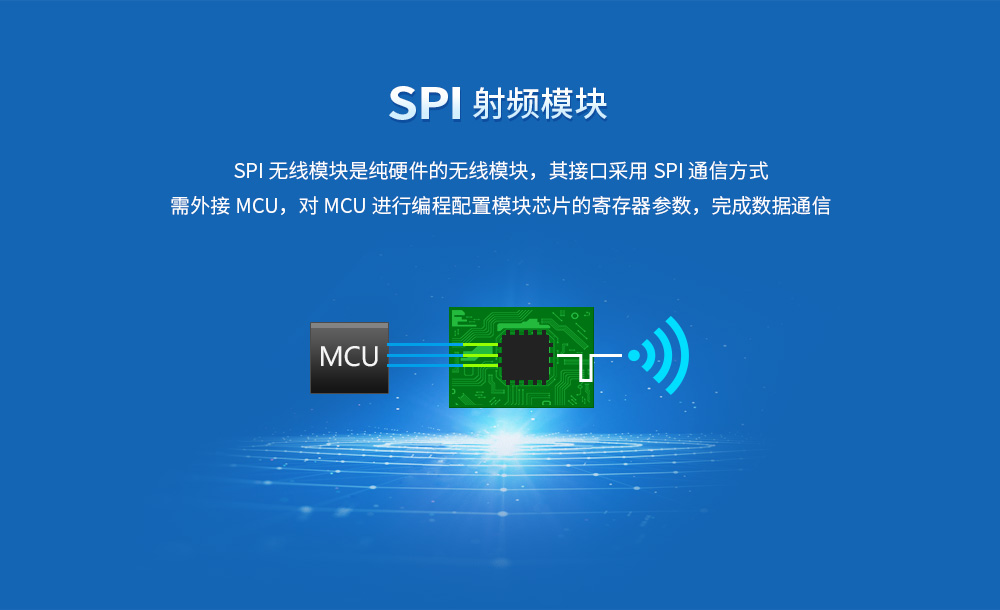

產品簡介：E04-400M16S是款高性能超低功耗無線收發模塊，基于STMicroelectronics公司S2-LPQTR芯片為核心自主研發的超小體積貼片式無線收發射頻模塊，工作在433M/470M頻段，最大發射功率16dBm。由于該模塊是SPI純硬件射頻收發模塊，需要使用MCU驅動。

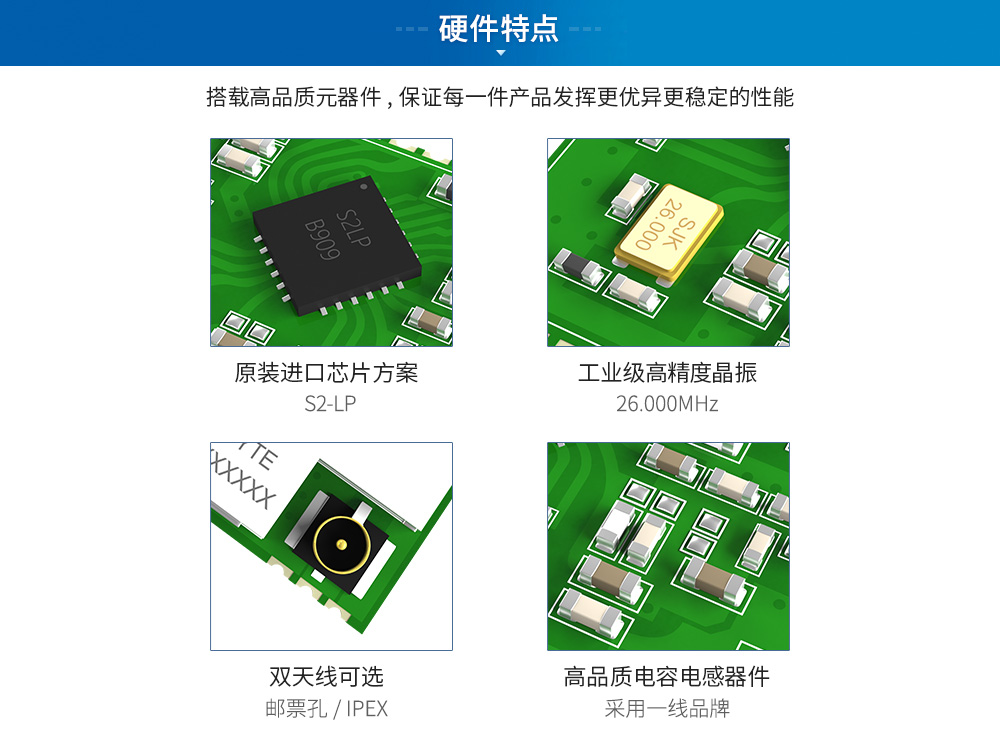

| 主要參數 | 描述 | 備注 |
| 參考距離 | 1000m | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米 |
| 晶振頻率 | 26 MHz | - |

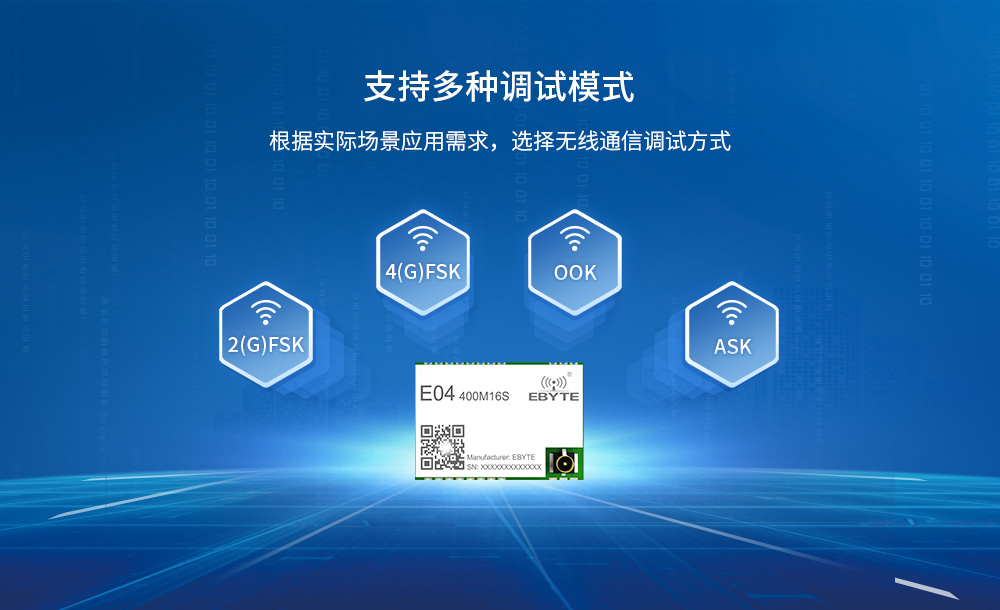

| 調制方式 | SIGFOX | 2(G)FSK、4(G)FSK、OOK、ASK |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27 mm | 郵票孔 |
| 通信接口 | SPI | 0～10Mbps |

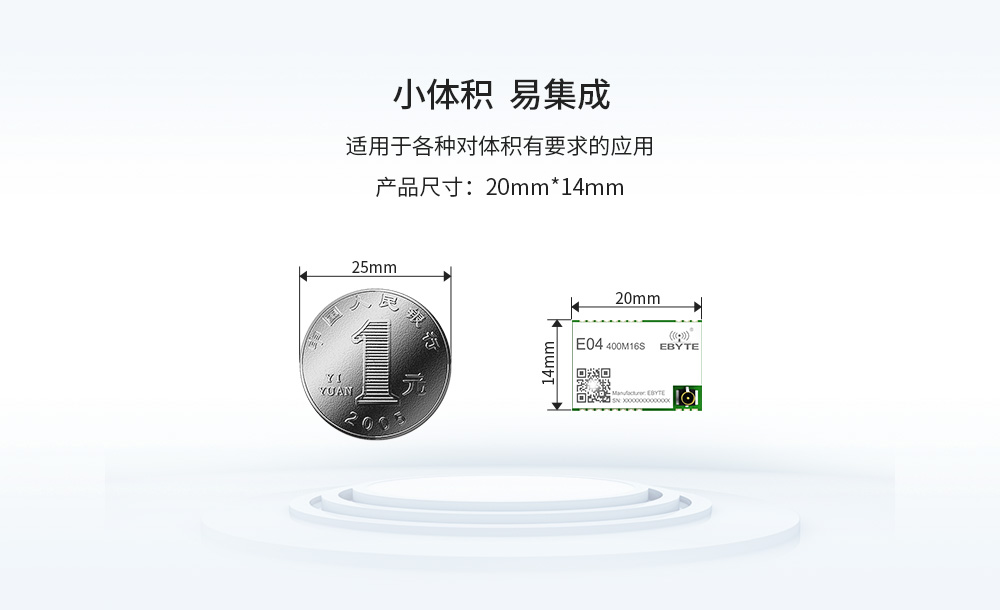

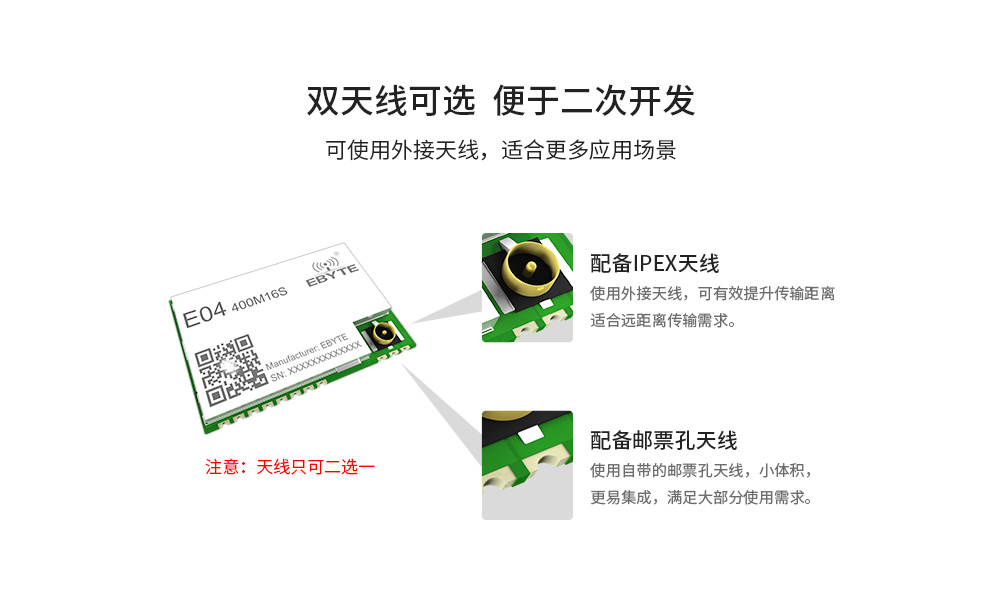

| 外形尺寸 | 20*14 mm | - |
| 射頻接口 | 郵票孔/IPEX | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 電源電壓 | 2.5 | - | 3.6 | V | 超過最大值可能永久燒毀 |
| 阻塞功率 | - | - | 10 | dBm | 近距離使用燒毀概率較小 |

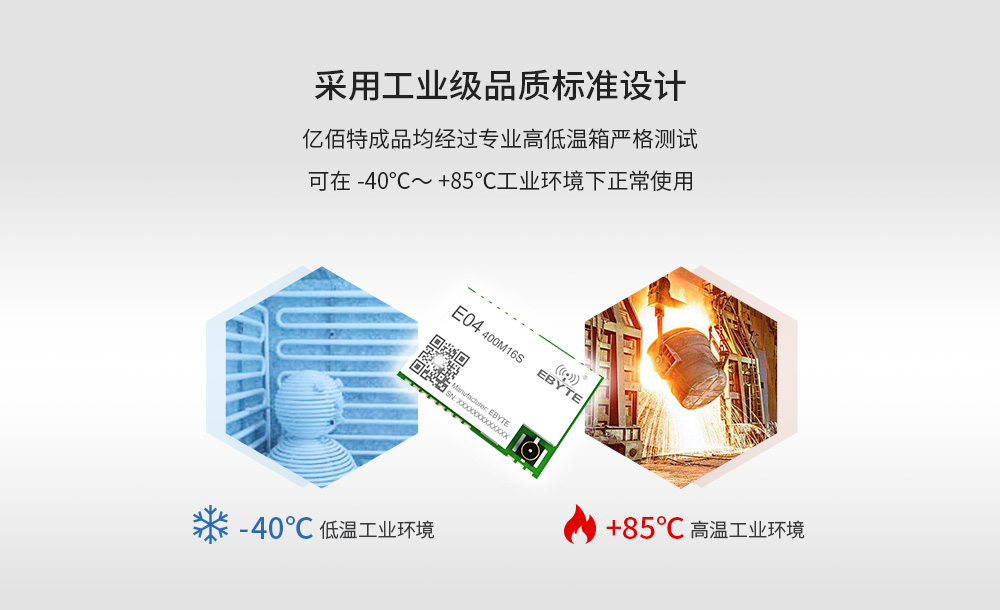

| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作電壓 | 2.5 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V 電平有燒毀風險 |
| 工作頻段 | 413 | 433 | 479 | MHz | 支持 ISM 頻段 |
| 發射電流 | - | 10 | - | mA | 瞬時功耗@10dBm |
| 接收電流 | - | 7 | - | mA | - |
| 休眠電流 | - | 2.5 | - | nA | 軟件關斷 |
| 最大發射功率 | 13 | 14 | 16 | dBm | - |
| 接收靈敏度 | -100 | -120 | -130 | dBm | 空中速率為 0.3 kbps |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | GPIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 S2-LPQTR 手冊） |
| 7 | GPIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 S2-LPQTR 手冊） |
| 8 | GPIO3 | 輸入/輸出 | 可配置的通用 IO 口（詳見 S2-LPQTR 手冊） |
| 9 | VCC | - | 供電電源，范圍 1.8～3.6V（建議外部增加陶瓷濾波電容） |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | GPIO0 | 輸入/輸出 | 可配置的通用 IO 口（詳見 S2-LPQTR 手冊） |
| 14 | SDN | 輸入 | 用于關斷模塊（詳見 S2-LPQTR 手冊） |
| 15 | NC | - | - |
| 16 | MISO | 輸入 | SPI 數據輸入引腳 |
| 17 | MOSI | 輸出 | SPI 數據輸出引腳 |
| 18 | SCLK | 輸入 | SPI 時鐘輸入引腳 |
| 19 | CSN | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 天線接口，郵票孔（ 50Ω 特性阻抗） |
| 22 | GND | - | 地線，連接到電源參考地 |
