射頻芯片：STM32WL33
發射功率：20dBm
通信距離：3500m
產品尺寸：20*14mm

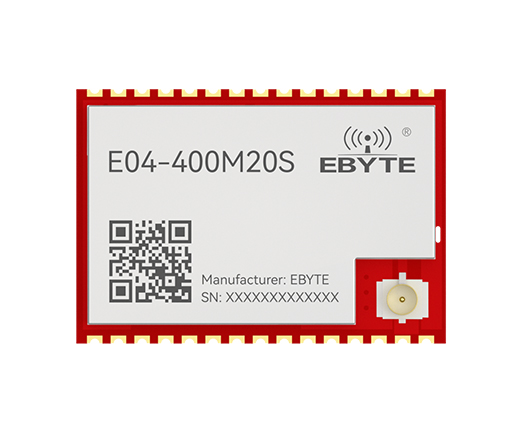

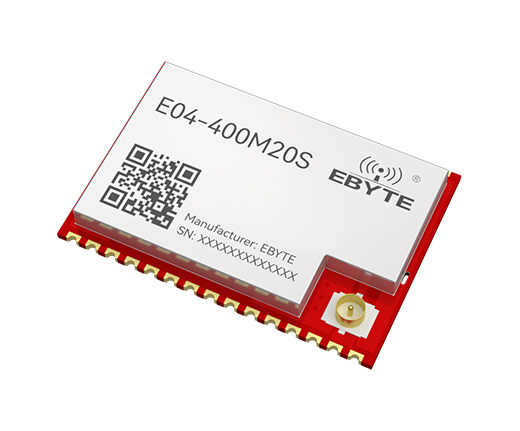

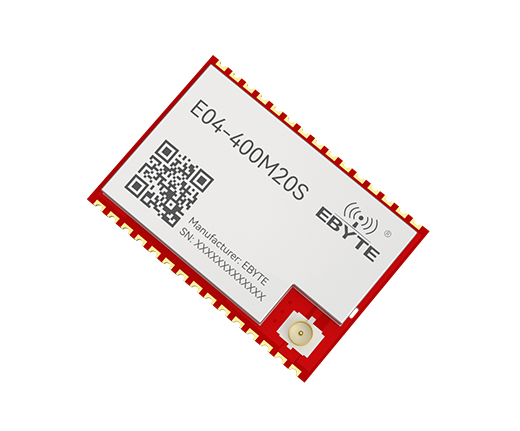

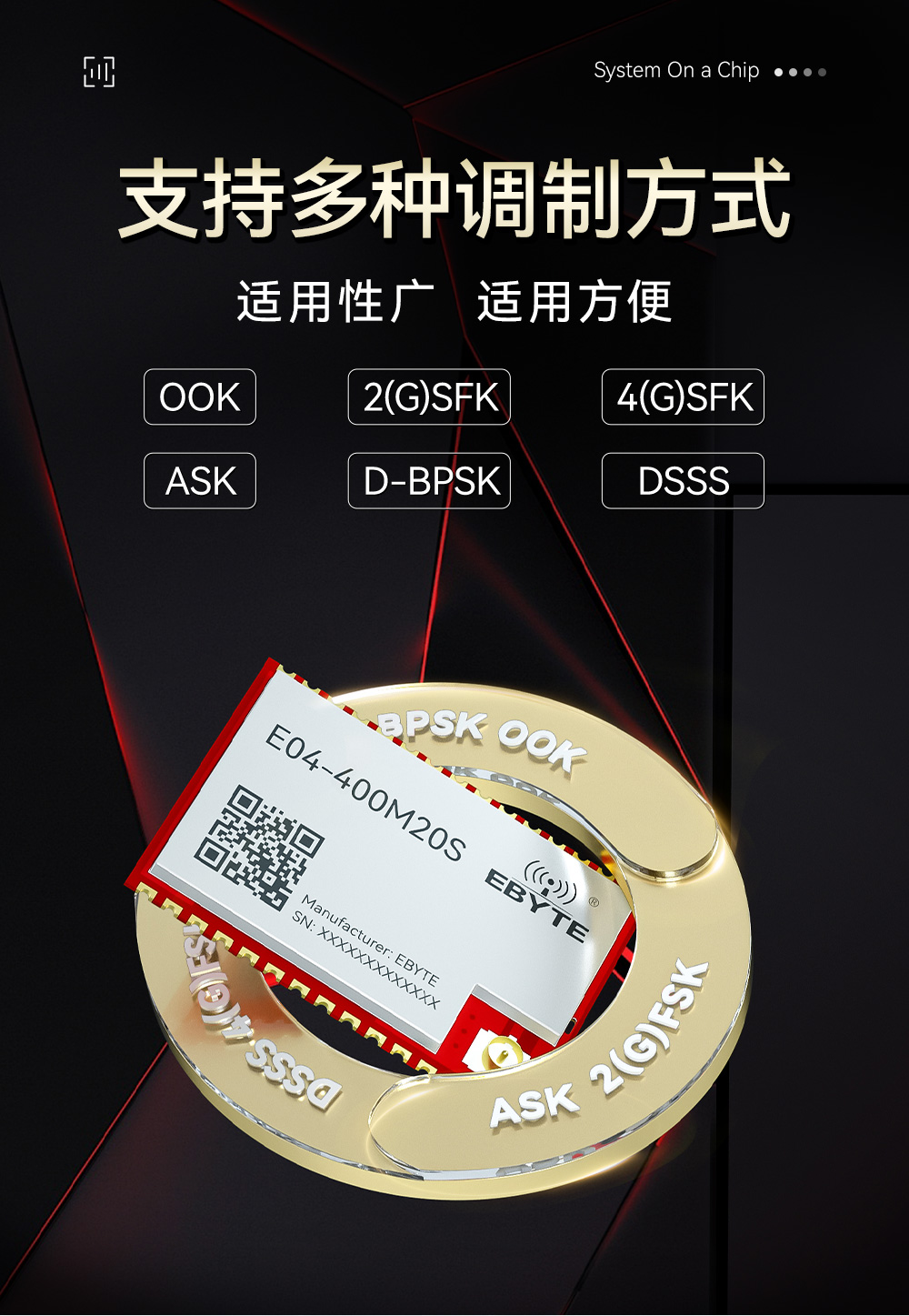

產品簡介：E04-400M20S是基于意法半導體新推出的STM32WL33芯片方案SoC型無線通信模塊，無線模塊具備通信遠、待機功耗低、抗干擾能力強、接口資源豐富、處理能力強、外形尺寸小等特性。并適用于433/470頻段貼片式無線模塊, 使用工業級高精度32.768KHz和48MHz晶振，保證模組穩定運行。該無線模組需用戶二次開發，可廣泛應用于物聯網行業。

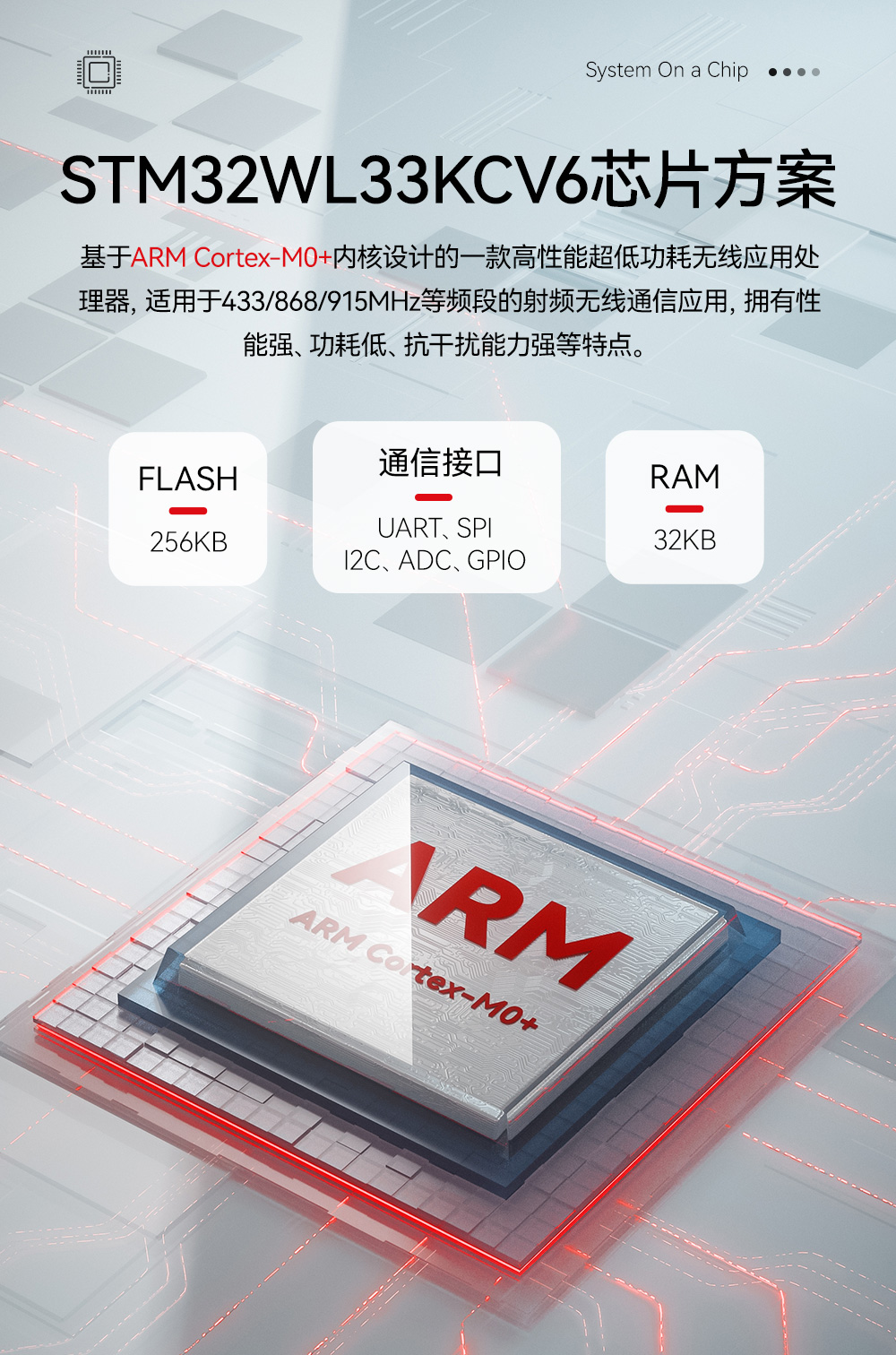

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 413~478 MHz | 支持 ISM 頻段 |
| 發射功率 | 0~20 dBm | 軟件可調，需用戶自行開發設置 |
| 接收靈敏度 | -132 dBm | @1%BER |
| 通信距離 | 3500 米 | 晴朗空曠環境，最大功率，天線增益 3.5dBi，高度 2m，空速 1.2kbps |
| 硬件參數 | 參數值 | 備注 |
| IC 全稱 | STM32WL33KCV6 | - |
| 內核 | ARM Cortex-M0+ | - |
| FLASH | 256 KB | - |
| RAM | 32 KB | - |

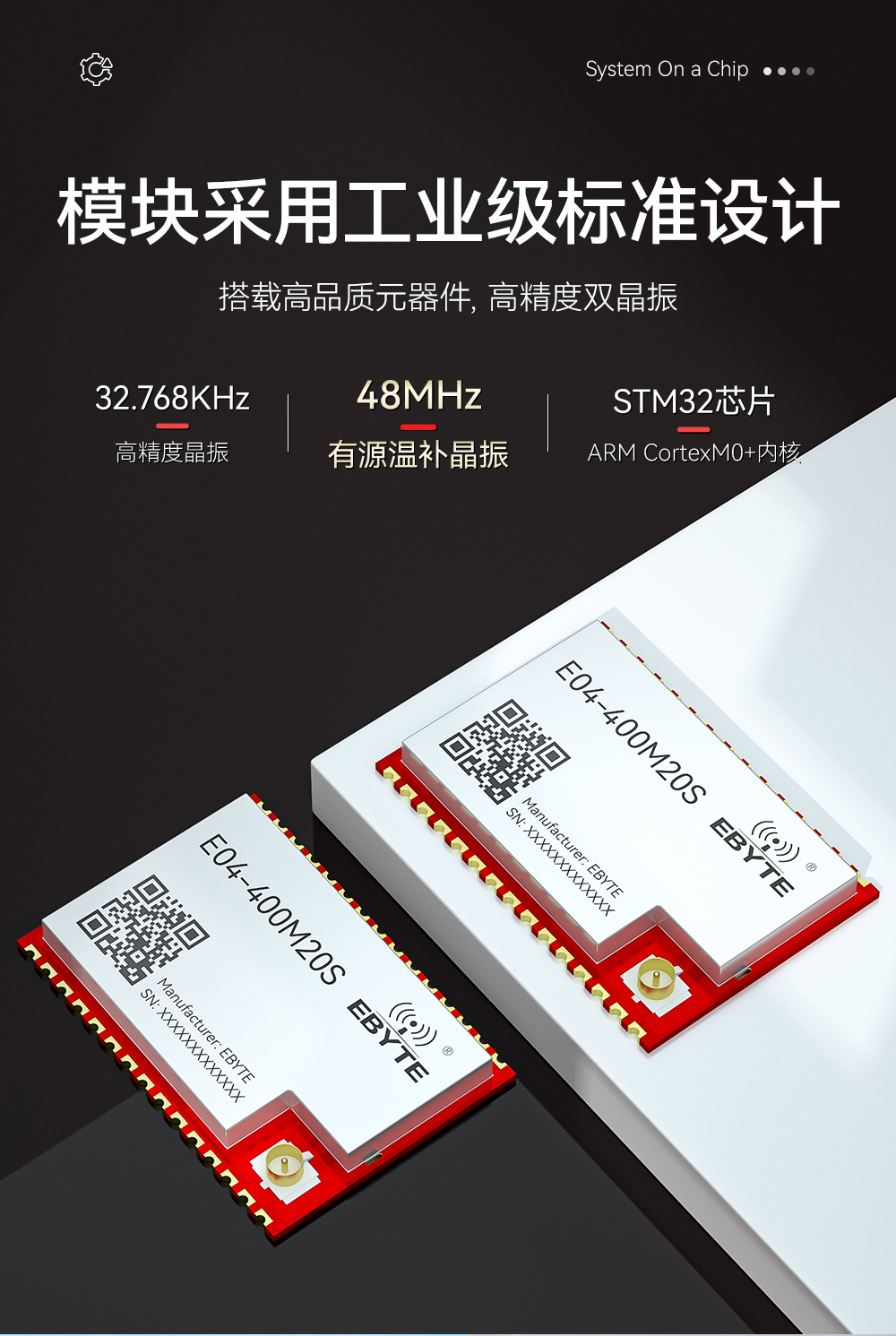

| 晶振頻率 | 48MHz/32.768KHz | 外部晶振 |

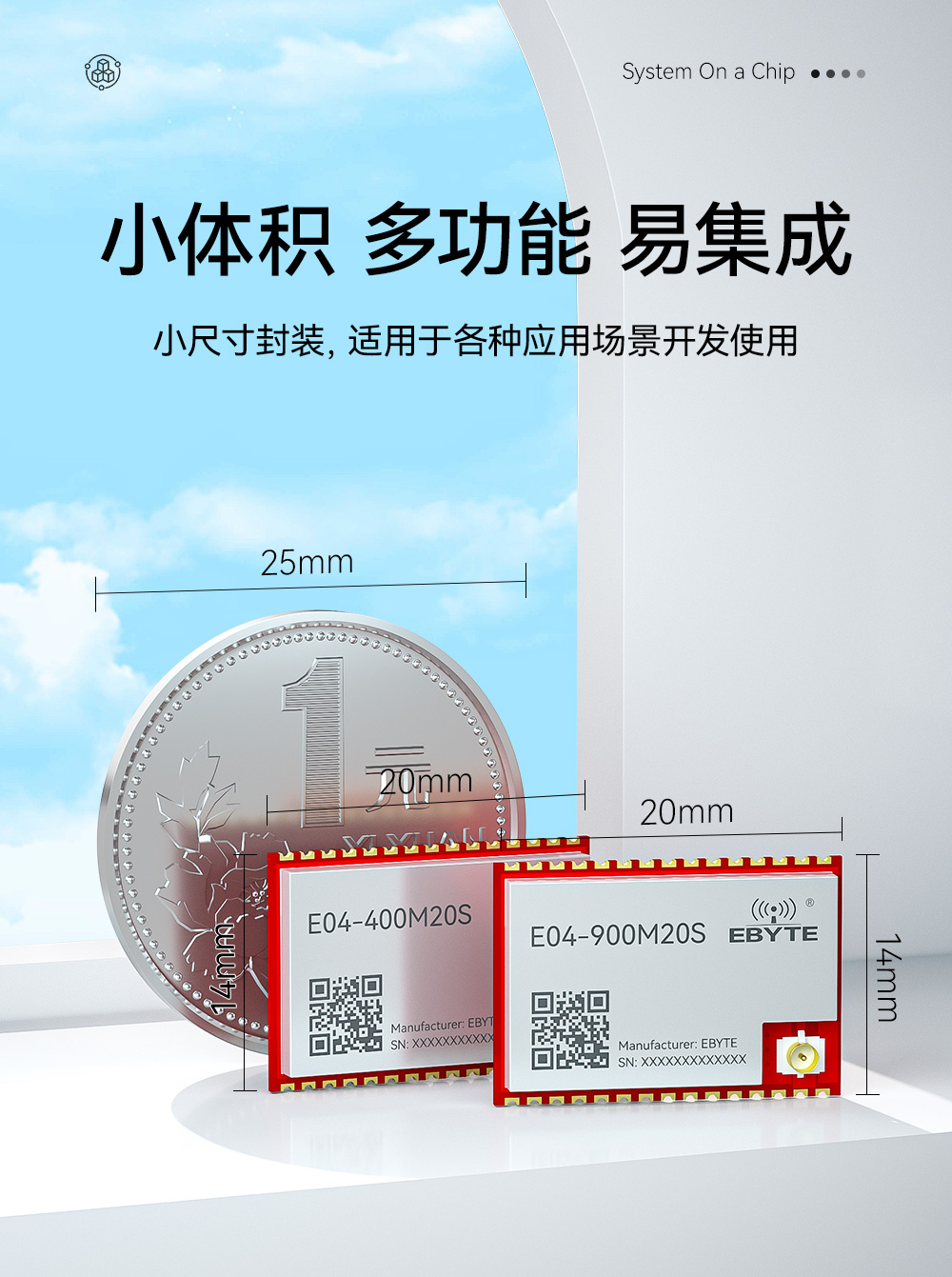

| 尺寸大小 | 14 * 20 mm | - |

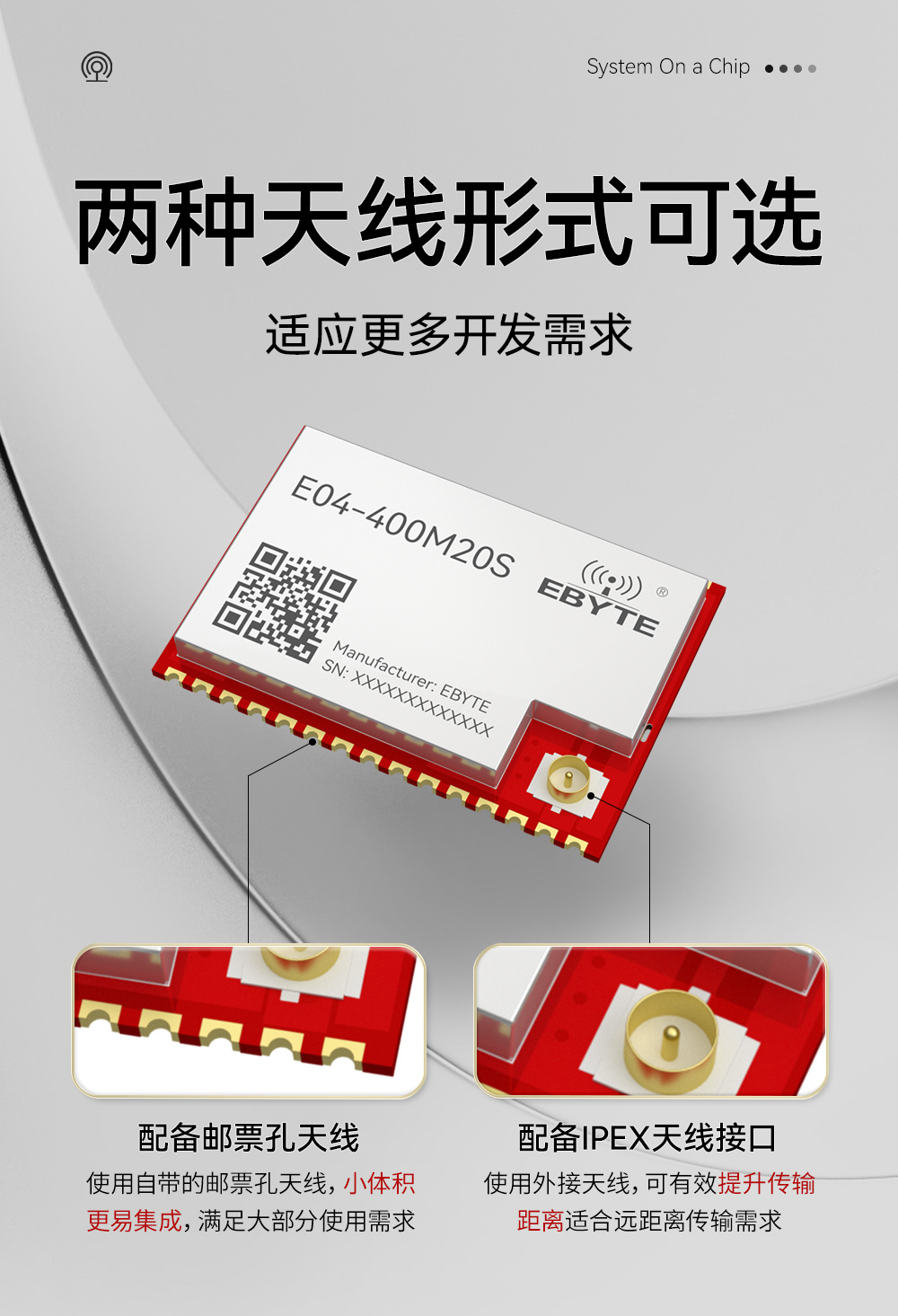

| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 通信接口 | UART、SPI、I2C、GPIO、ADC | 需用戶自行開發設置 |
| 封裝方式 | 貼片郵票孔 | - |
| 重量 | 1.2g | ±0.1g |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 備 注 |
| 電源電壓 | 2.8 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率，超過 3.6V 可能會損壞模塊 |
| 通信電平 | - | 3.3 | - | V | 使用 5.0V TTL 建議加電平轉換 |
| 發射電流 | - | 150 | - | mA | 瞬時功耗 |
| 接收電流 | - | 18 | - | mA | - |
| 休眠電流 | - | 2.5 | - | μA | - |
| 工作溫度 | -40 | 20 | 85 | ℃ | - |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | 125 | ℃ | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | NC | - | - |
| 2 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 3 | NC | - | - |
| 4 | NC | - | - |
| 5 | NC | - | - |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | PA1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 9 | PB2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 10 | NC | - | - |
| 11 | PB0 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 12 | GND | 輸出 | 地線，連接到電源參考地 |
| 13 | 3.3V | 輸入 | 電源輸入，支持 2.8~3.6V 供電 |
| 14 | PA2 | 輸入/輸出 | 程序調試/下載口 SWDIO |
| 15 | PA3 | 輸入/輸出 | 程序調試/下載口 SWCLK |
| 16 | PAO | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 17 | PA11 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 18 | PA10 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 19 | PA9 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 20 | PA8 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 21 | PB15 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 22 | PB14 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 23 | NC | - | - |
| 24 | PB6 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 25 | PB7 | 輸入/輸出 | 可配置的通用 IO 口（詳見 STM32WL33KCV6 手冊） |
| 26 | NC | - | - |
| 27 | NC | - | - |
| 28 | GND | 輸出 | 地線，連接到電源參考地 |
| 29 | ANT | 輸出 | 天線接口，郵票孔（50Ω特性阻抗），與 IPEX-1 接口相通 |
| 30 | GND | 輸出 | 地線，連接到電源參考地 |
