芯片方案：STM32WLE5CCU6
工作頻率：868~930MHz
發射功率：22dBm
通信距離：5600m

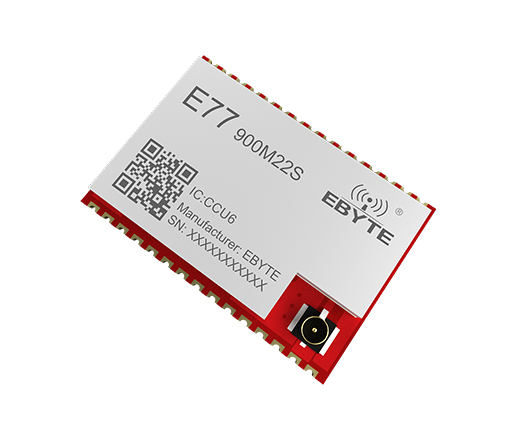

產品尺寸：14*20mm 產品重量：1.6g±0.1g
產品簡介：E77-900M22S是億佰特研發的標準LoraWan節點模塊，支持LoRaWAN 1.0.4 EU868、US915、AU915、AS923、IN865、KR920、RU864標準，支持CLASS–A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式，同時，該模塊具備多種低功耗模式，外部通信接口采用標準UART，用戶通過AT指令簡單配置即可接入標準LoRaWAN網絡中，是當下物聯網應用的絕佳選擇。
| 射頻參數 | 參數值 | 備注 |
工作頻段 | 850~930 MHz | 支持 ISM 頻段 |
發射功率 | 0~21.5 dBm | 軟件可調，需用戶自行開發設置 |
接收靈敏度 | -118 dBm | GFSK，空速 1.2kbps |
參考距離 | 5600 米 | 晴朗空曠環境，最大功率，天線增益 3.5dBi，高度 2m，空速 1.2kbps |
| 硬件參數 | 參數值 | 備注 |
IC 全稱 | STM32WLE5CCU6 | —— |
內核 | Cortex-M4 | |
通信接口 | UART、SPI、I2C、GPIO、ADC | 需用戶自行開發設置 |
封裝方式 | 貼片郵票孔 | —— |
天線形式 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
電源電壓 | 1.8 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 超過 3.6V 永久燒毀模塊 |
通信電平 | - | 3.3 | - | V | 使用 5.0V TTL 建議加電平轉換 |
發射電流 | - | 128 | - | mA | 使用 5.0V TTL 建議加電平轉換 |
接收電流 | - | 14 | - | mA | —— |
休眠電流 | - | 2 | - | μA | 軟件關斷 |
工作濕度 | 10 | 60 | 90 | % | |
儲存溫度 | -40 | 20 | +125 | ℃ |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | PB3 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 2 | PB4 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 3 | PB5 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 4 | PB6 | 輸入/輸出 | USART1_TX |
| 5 | PB7 | 輸入/輸出 | USART1_RX |
| 6 | PB8 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 7 | PA0 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 8 | PA1 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 9 | PA2 | 輸入/輸出 | LP_USART2_TX |
| 10 | PA3 | 輸入/輸出 | LP_USART2_RX |
| 11 | PA4 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 12 | PA5 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 13 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 14 | ANT | 輸入/輸出 | 天線接口，郵票孔（50Ω特性阻抗） |
| 15 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 16 | PA8 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 17 | NRST | 輸入/輸出 | 芯片復位觸發輸入腳，低電平有效(內置0.1uF陶瓷電容) |
| 18 | PA9 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 19 | PA12 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 20 | PA11 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 21 | PA10 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 22 | PB12 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 23 | PB2 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 24 | PB0 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 25 | PA15 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 26 | PC13 | 輸入/輸出 | 可配置的通用IO口（詳見STM32WLE5CCU6手冊） |
| 27 | GND | 輸出 | 地線，連接到電源參考地 |
| 28 | VDD | 輸入 | 供電電源，范圍1.8～3.6V（建議外部增加陶瓷濾波電容） |
| 29 | SWDIO | 輸入 | 程序下載 |
| 30 | SWCLK | 輸入 | 程序下載 |
注 1：PA6、PA7 引腳做為模塊內部控制射頻開關使用，PA6 = RF_TXEN，PA7 = RF_RXEN， RF_TXEN=1 RF_RXEN=0 為發送通道，RF_TXEN=0 RF_RXEN=1 為接收通道。

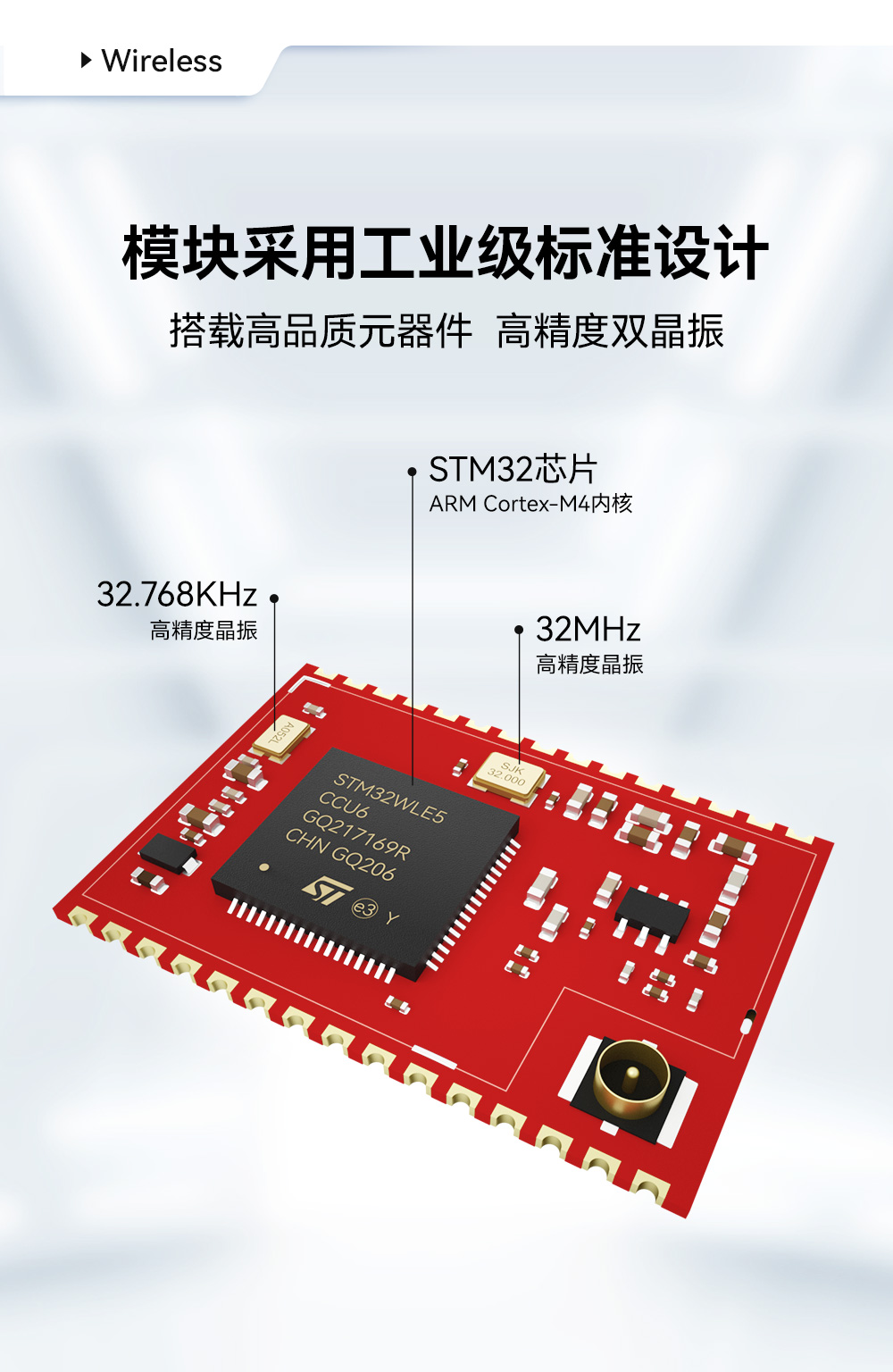

注 2：PC14-OSC32_IN、PC15-OSC32_OUT 引腳已在模塊內部接入 32.768KHz 晶振，供用戶在二次開發時選擇使用。
注 3：OSC_IN、OSC_OUT 引腳已在模塊內部接入 32MHz 晶振，供用戶在二次開發時選擇使用。
