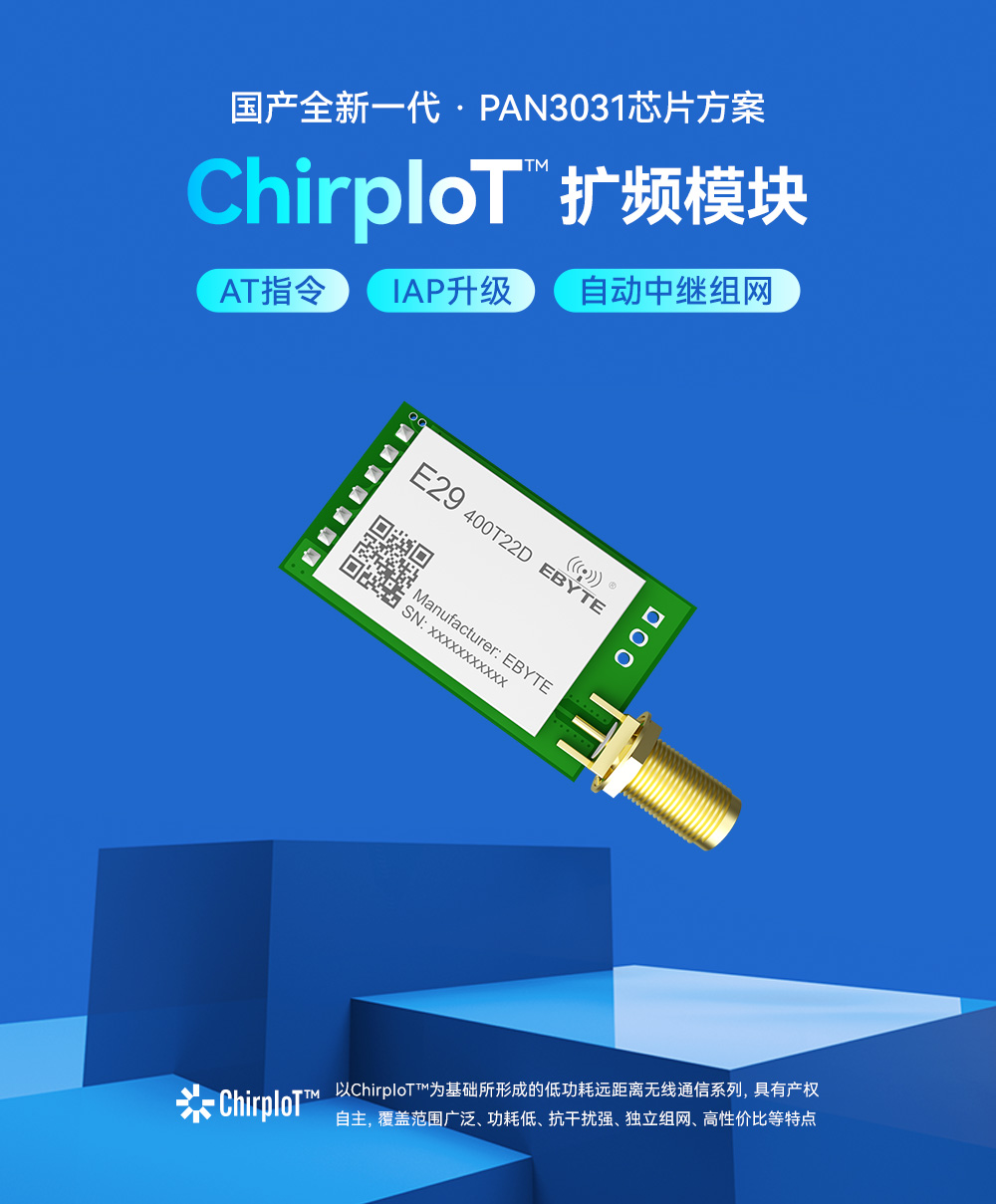

發射功率：22dBm
通信距離：5km
空中速率：2.4k～16.4kbps
產品尺寸：36*21mm 產品重量：6.2±0.1g

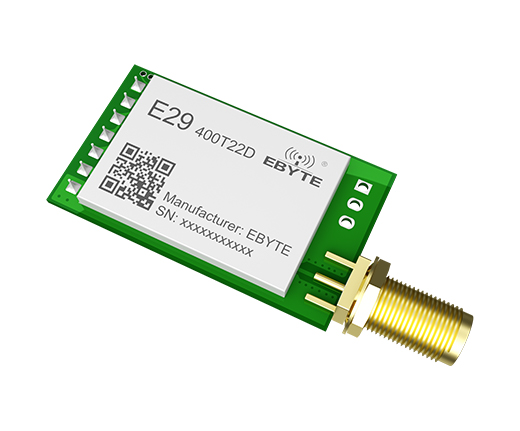

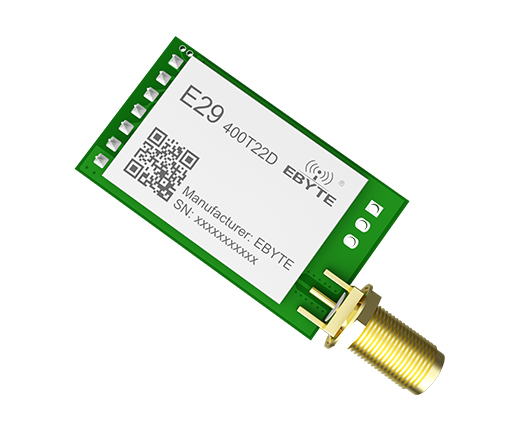

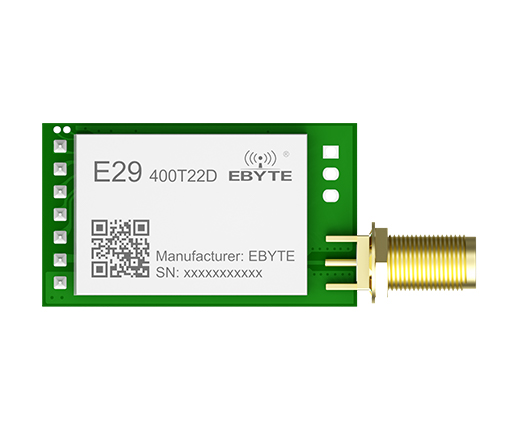

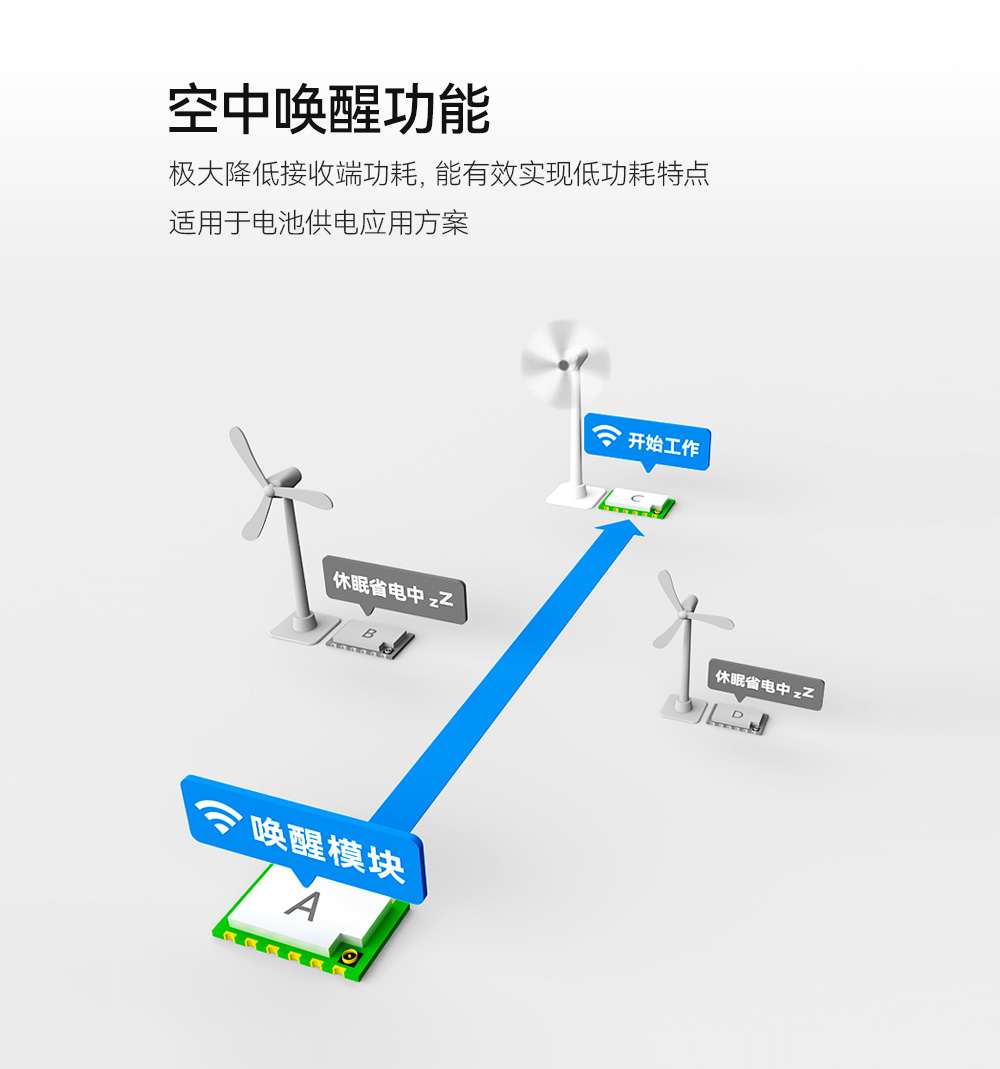

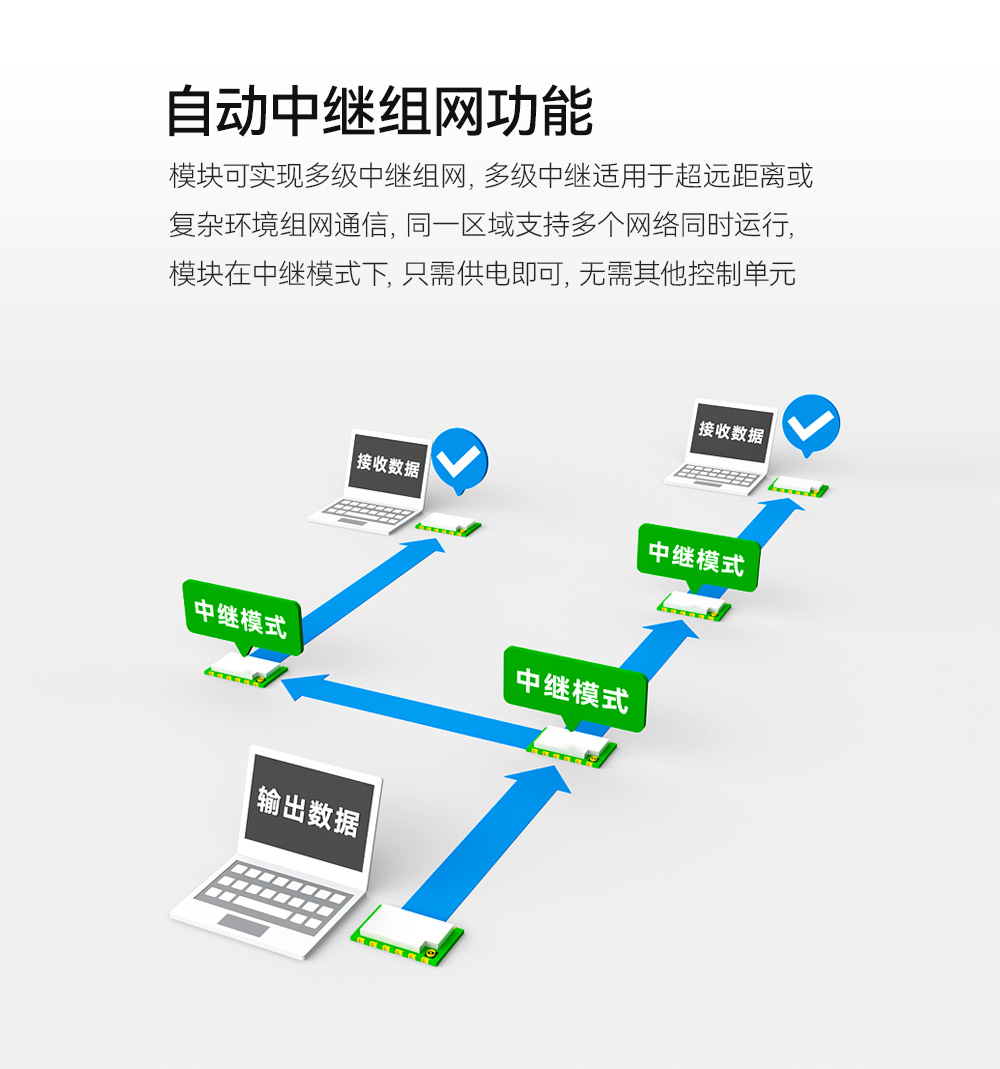

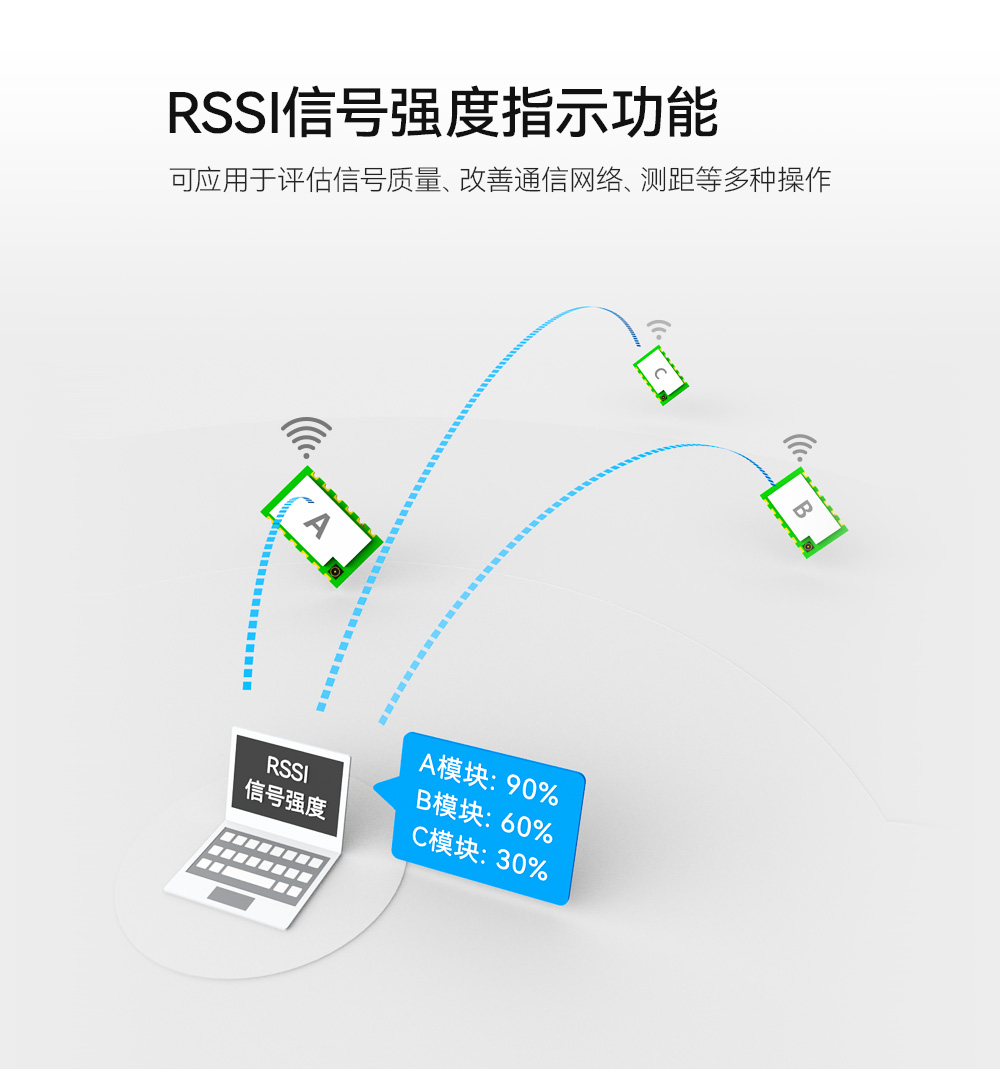

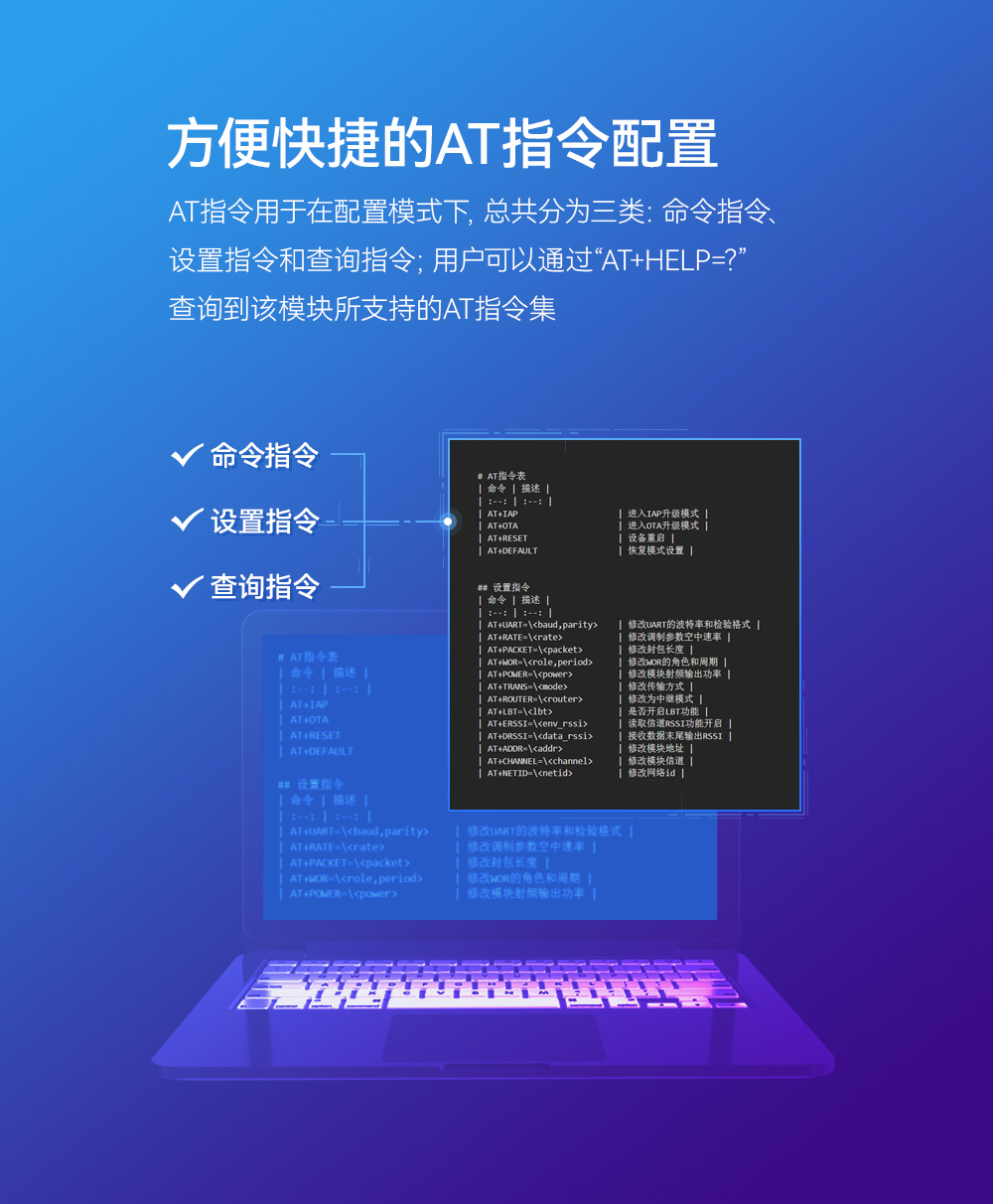

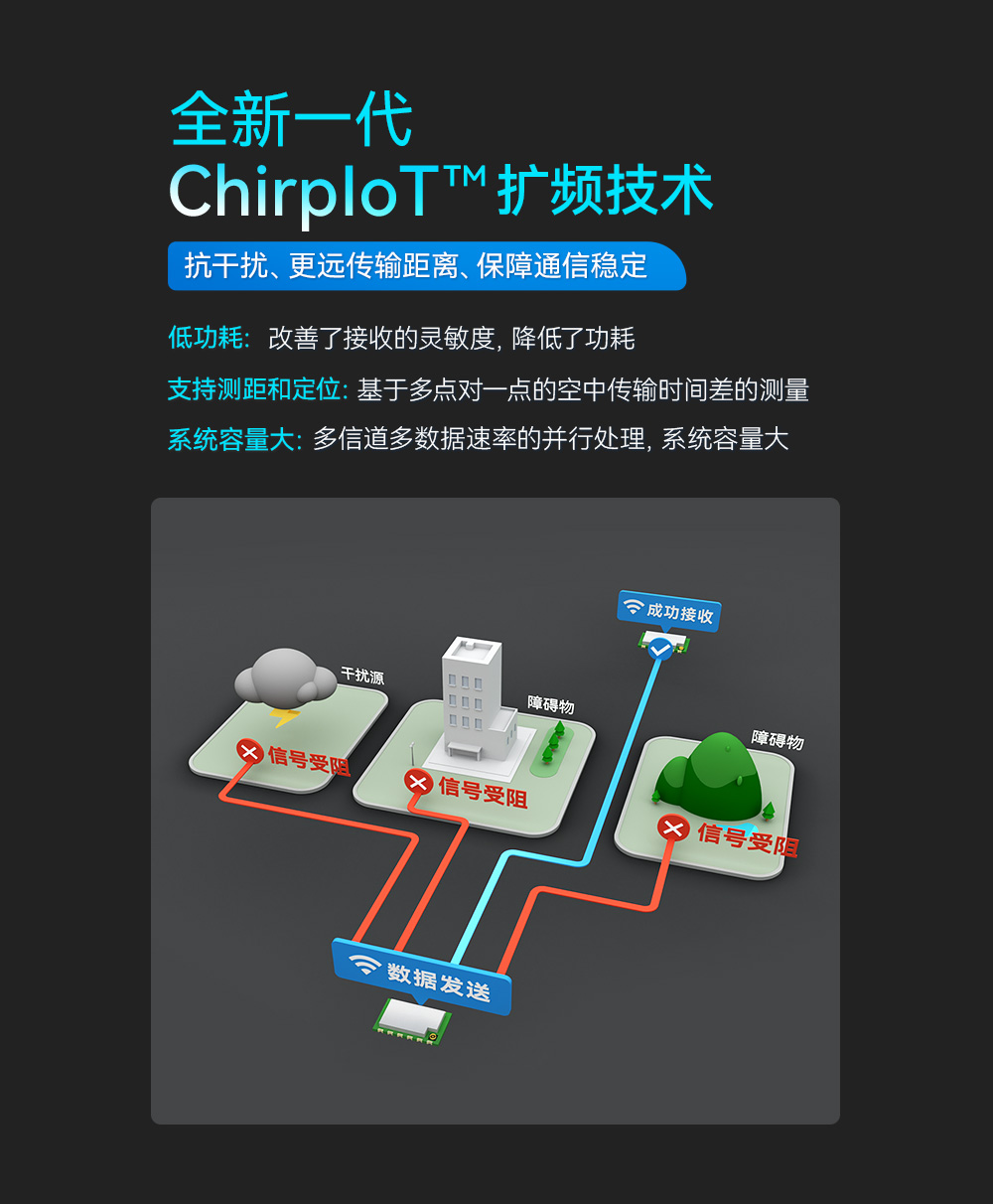

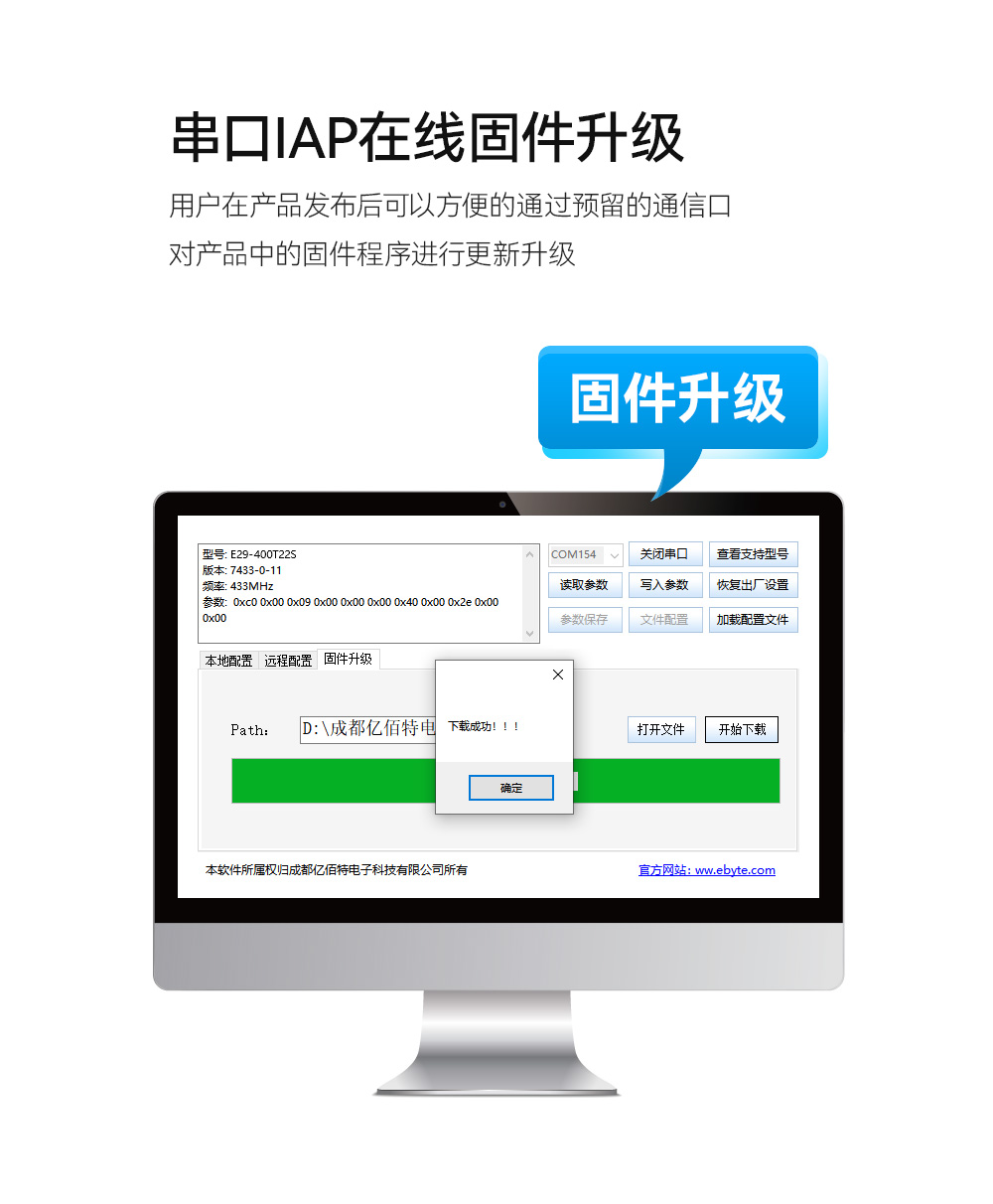

產品簡介：E29-400T22D是基于磐啟微PAN3031射頻芯片為核心而自主研發的全新一代無線串口模塊（UART），具有多種傳輸方式，工作在410.125～493.125MHz頻段（默認433.125MHz），采用工業級高精度32MHz 晶振。采用全新一代的ChirpIoT?擴頻技術，支持半雙工無線通訊，具有高抗干擾性，高靈敏度的特點；并且還擁有空中喚醒、無線配置、自動中繼、通信密鑰、AT指令、IAP升級等功能；該系列模塊主要針對智能家庭、工業、科研和醫療以及短距離無線通信設備。

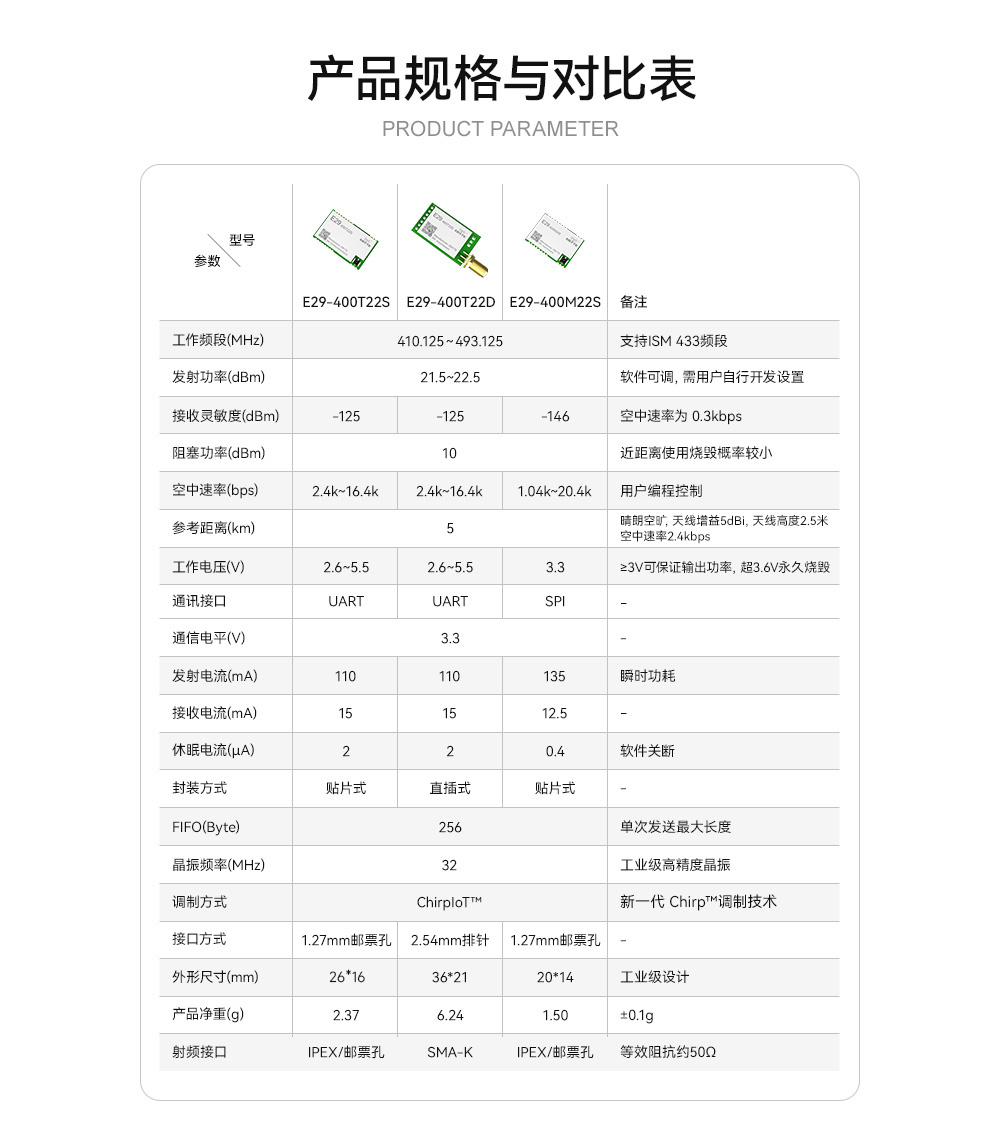

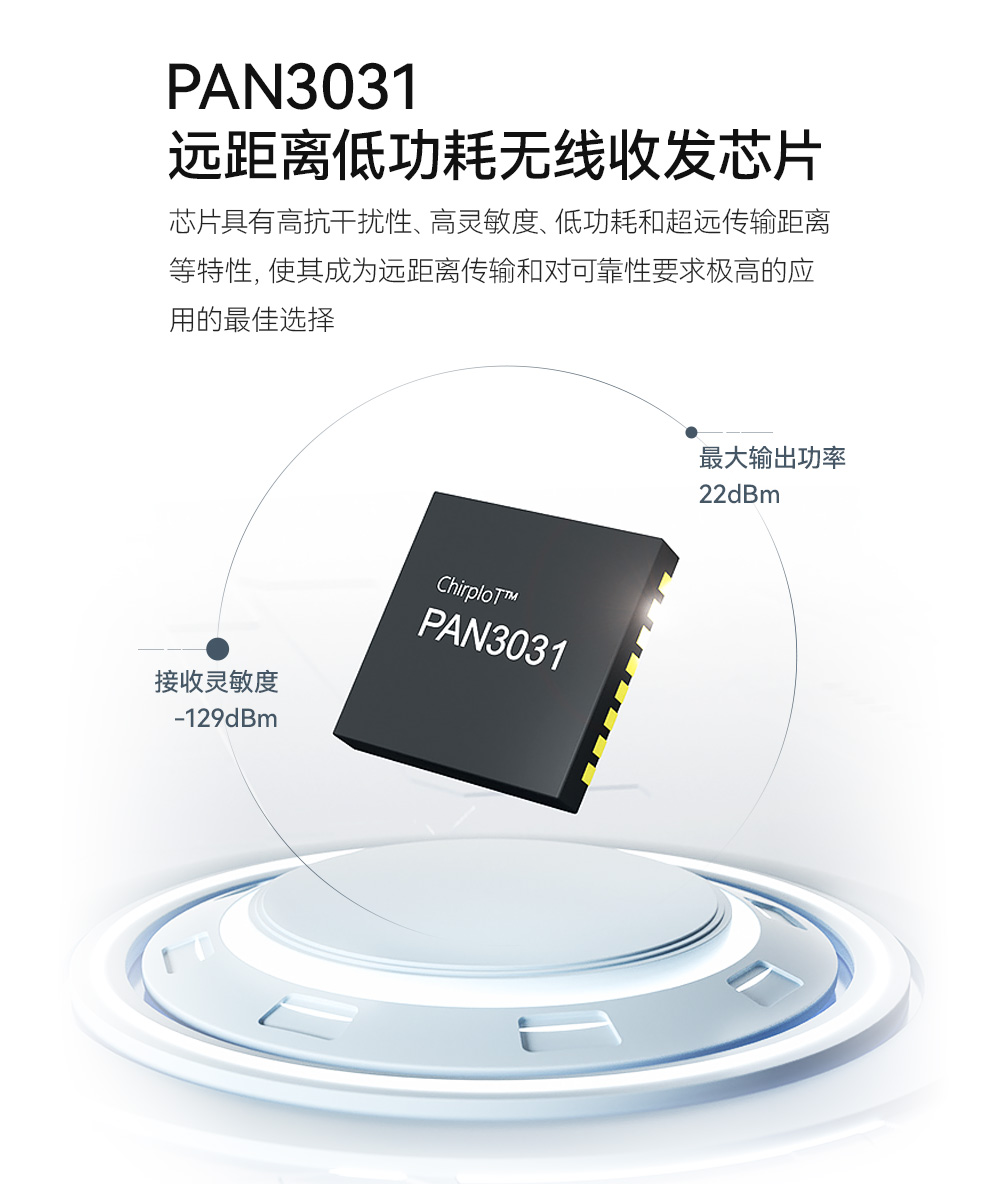

| 射頻參數 | 單位 | 型號 | 備注 |
| 最大發射功率 | dBm | 21.5~22 | |
| 接收靈敏度 | dBm | -125 | 空中速率為2.4kbps |
| 參考距離 | M | 5Km | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.4kbps. |
| 工作頻段 | MHz | 410.125~493.125 | 支持ISM頻段 |
| 空中速率 | bps | 2.4K一16.4K | 用戶編程控制 |
| 阻塞功率 | dBm | 10 | 近距離使用燒毀概率較小 |
| 發射長度 | Btye | 240 | 可通過指令設置分包32/64/128/240字節發送 |
| 電氣參數 | 單位 | 型號 | 備注 | |
| 工作電壓 | V | 2.6~5.5 | ≥5V可保證輸出功率,超過5.5V永久燒毀模塊。 | |
| 通信電平 | V | 3.3V | 使用5V TTL有風險燒毀 | |
| 功耗 | 發射電流 | mA | 110 | 瞬時功耗 |
| 接收電流 | mA | 15 | 15mA e DCDC模式，20mA @ LDO模式 | |
| 休眠電流 | uA | 2 | 軟件關斷 | |
| 溫度 | 工作溫度 | ℃ | -40~～+85 | 工業級設計 |
| 儲存溫度 | ℃ | -40~+85 | 工業級設計 | |
| 硬件參數 | 型號 | 備注 |
| 芯片 | PAN3031 | |
| 晶振頻率 | 32MHz | 工業級高精度晶振 |
| 調制方式 | ChirpIoT? | 新一代 ChirpIoT?調制技術 |
| 接口方式 | 2.54mm 排針 | |
| 通信接口 | UART串口 | TTL電平 |
| 發射長度 | 240 Btye | 可通過指令設置分包32/64/128/240字節發送 |
| 封裝方式 | 直插式 | |
| 緩存容量 | 700 Btye | |
| 天線接口 | SMA-K | 等效阻抗約 50Ω |

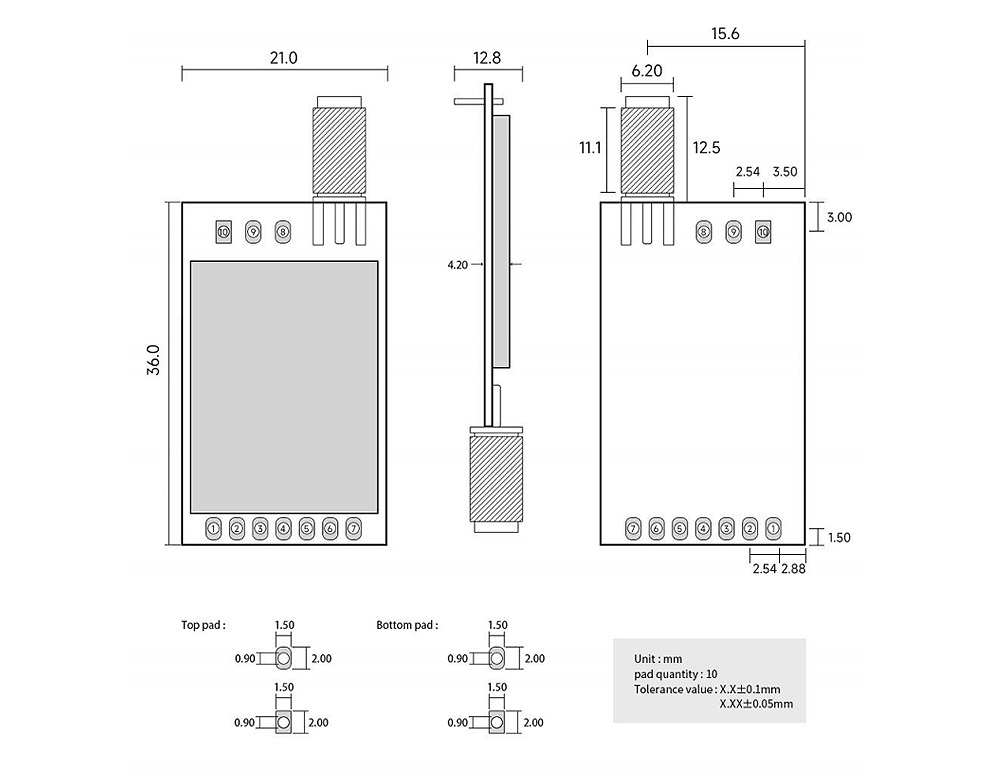

| 尺寸 | 36*21mm | 士0.1mn |
| 產品凈重 | 6.24g | 士0.05g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | M0 | 輸入（上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（上拉） | 和MO配合，決定模塊的4種工作模式(不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳 |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳 |
| 5 | AUX | 輸出 | 用于指示模塊工作狀態 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平（可以懸空） |
| 6 | VCC | 電源 | 模塊電源正參考，電壓范圍:2.6~5.5V DC |
| 7 | GND | 電源 | 欖塊地線 |
| 8 | 固定孔 | - | 固定孔〔模塊上與GND連接 |
| g | 固定孔 | - | 固定孔（模塊上與GND連接) |
| 10 | 固定孔 | - | 固定孔（模塊上與GND連接) |
