發射功率：22dBm
通信距離：5km
空中速率：1.04~20.4Kbps
產品尺寸：20*14*2.8mm

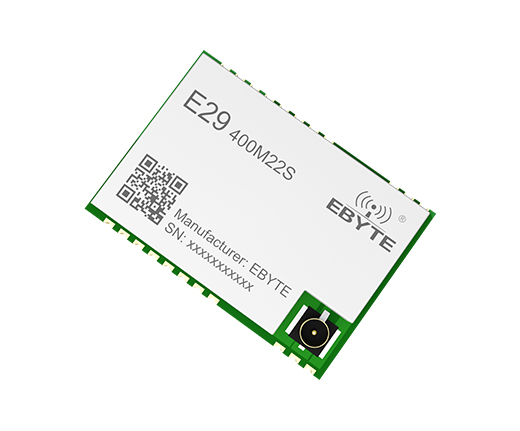

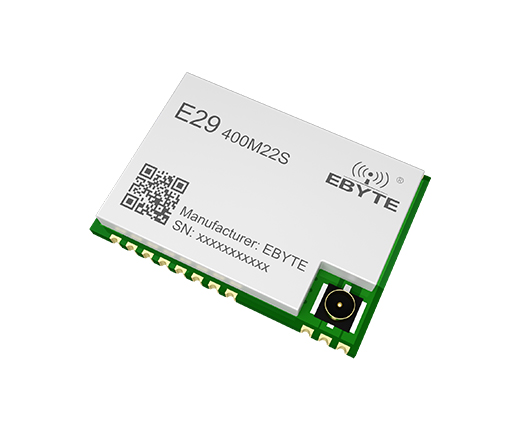

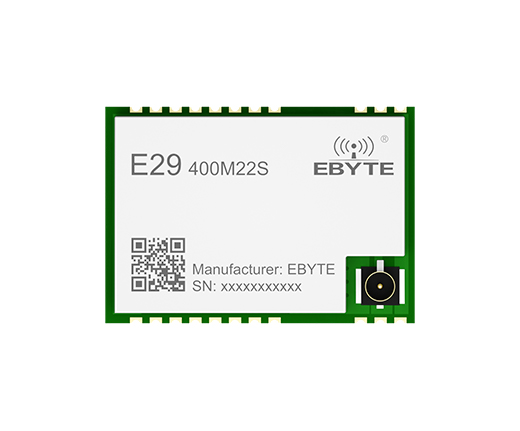

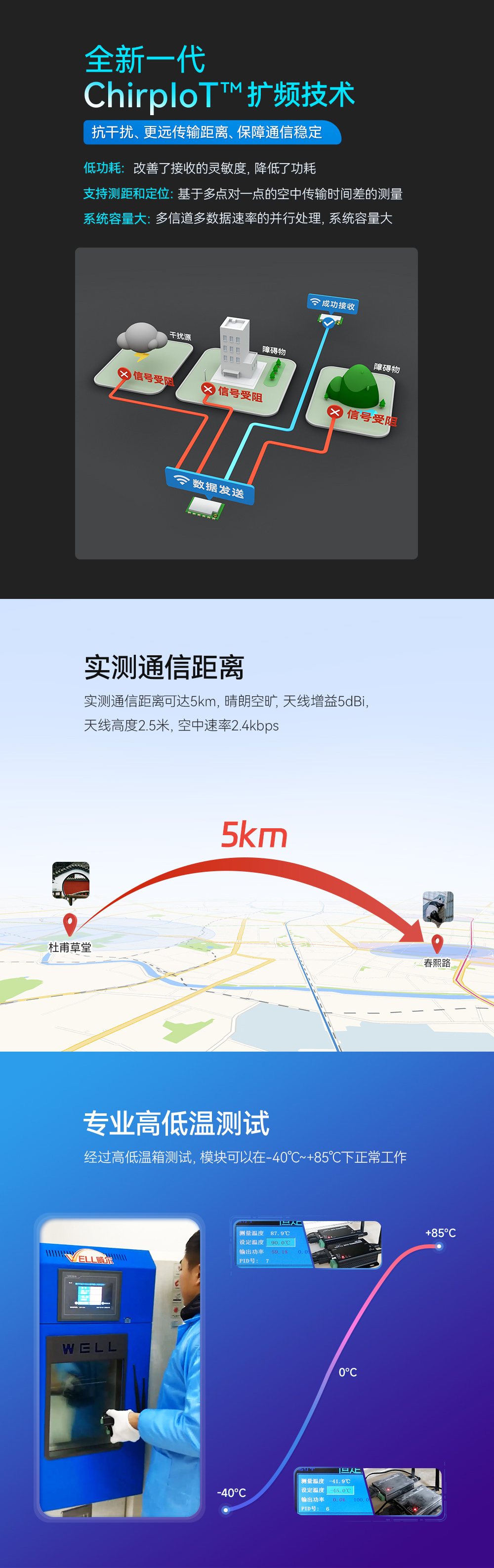

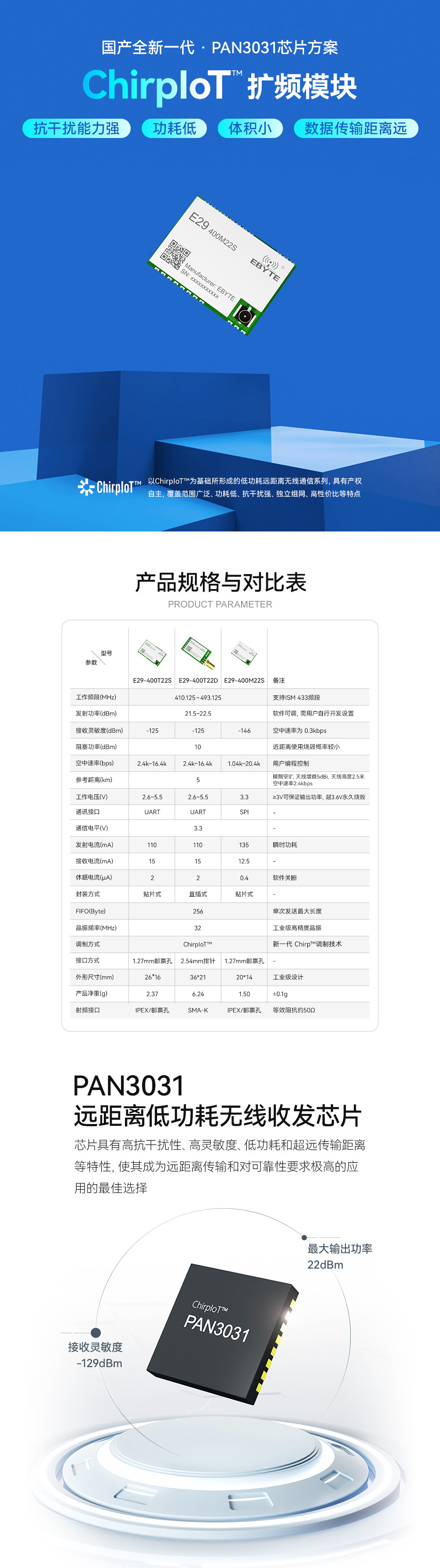

產品簡介：E29-400M22S是基于磐啟微新一代國產射頻芯片PAN3031為核心自主研發的超小體積并適用于433MHz、470MHz貼片式ChirpIoT?無線模塊。由于其采用全新的ChirpIoT?擴頻技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該無線模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備，使用工業級高精度32MHz晶振。
| 射頻參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作頻段（MHz） | 410 | 433/470/490 | 493 | 支持ISM頻段 |
| 發射功率（dBm) | 21.5 | 22 | 22.5 | 軟件可調，需用戶自行開發設置 |
| 接收靈敏度（dBm) | - | -146 | - | 空中速率為0.3kbps |
| 阻塞功率（dBm) | - | 10 | - | 近距離使用燒毀概率較小 |
| 空中速率 | 1.04K | - | 20.4K | 用戶編程控制 |
| 參考距離（Km) | 5 | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.4kbps | ||
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓(V) | 1.8 | 3.3 | 3.6 | ≥3V可保證輸出功率，超過3.6V永久燒毀模塊 | |
| 通信電平(V) | - | 3.3 | - | 使用5V TTL，有風險燒毀 | |
| 功耗 | 發射電流（mA) | - | 135 | - | 瞬時功耗 |
| 接收電流（mA) | - | 12.5 | - | ||
| 休眠電流（μA） | - | 0.4 | 軟件關斷 | ||
| 工作溫度（℃) | -40 | - | 85 | 工業級設計 | |
| 硬件參數 | 參數值 | 備注 |
| 封裝方式 | 貼片式 | - |
| FIFO | 256Byte | 單次發送最大長度 |
| 晶振頻率 | 32MHz | 工業級高精度晶振 |
| 調制方式 | Chirp? | 新一代 Chirp?調制技術 |
| 接口方式 | 郵票孔 | 間距1.27mm |
| 通信接口 | SPI | |

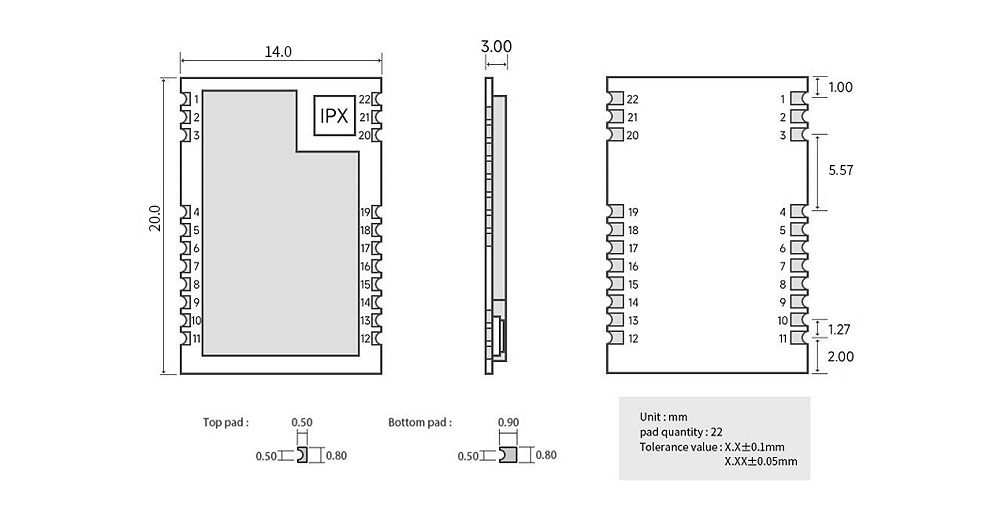

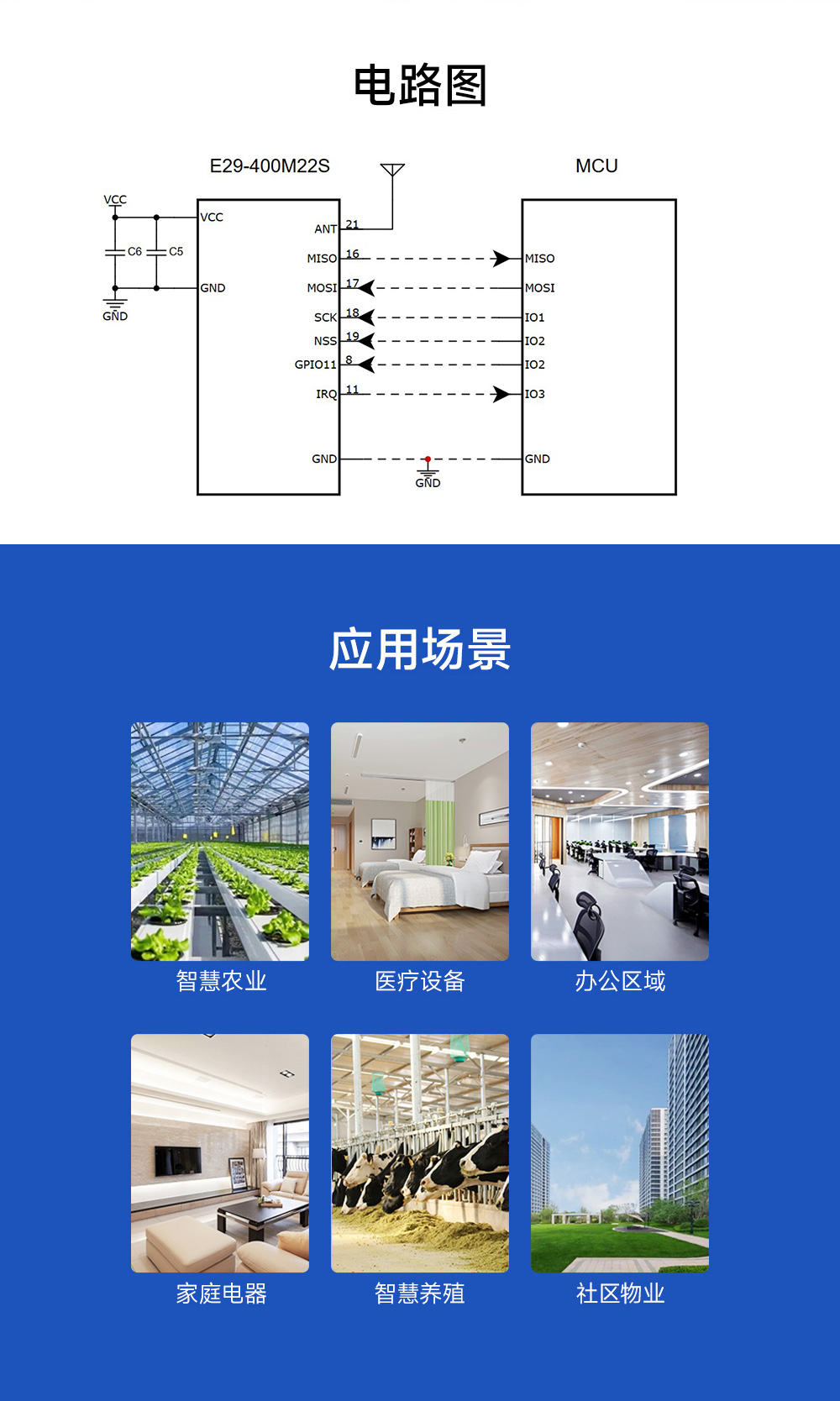

| 外形尺寸 | 20* 14*2.8 mm | |
| 產品凈重 | 1.5g | 士0.1g |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | RXEN | 輸出 | 射頻開關接收控制腳，由內部射頻芯片手動控制，高電平有效 |
| 7 | TXEN | 輸出 | 射頻開關發射控制腳，由內部射頻芯片手動控制，高電平有效 |
| 8 | GPIO11 | 輸出 | CAD中斷輸出引腳 |
| 9 | VCC | - | 供電電源，范圍1.8V~3.6V（建議外部增加陶瓷濾波電容） |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | IRQ | 輸出 | 射頻中斷引腳 |
| 14 | NC | - | - |
| 15 | NC | - | - |
| 16 | MISO | 輸出 | SPI數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI數據輸入引腳 |
| 18 | SCK | 輸入 | SPI時鐘輸入引腳 |
| 19 | NSS | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 天線接口，郵票孔（50歐姆特性阻抗) |
| 22 | GND | - | 地線，連接到電源參考地 |
