工作頻率：315/433.92MHz
發射功率：12dBm
通信距離：0.21km
產品尺寸：12.0*7.5*2.0mm
產品重量：1.85g

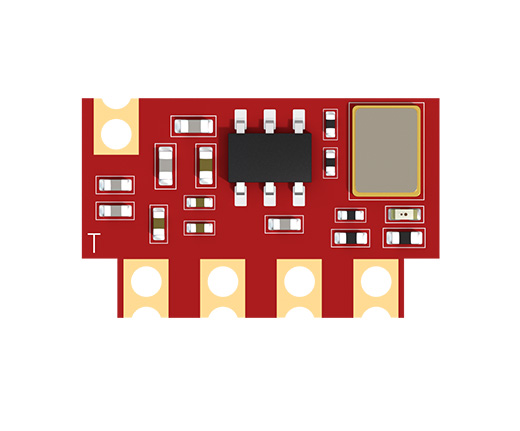

產品簡介：E160-TxMS1是億佰特研發的一款極低成本OOK/ASK調制315MHz/433.92MHz 無線發射模塊。采用高性能RF芯片、窄帶匹配網絡，提高諧波抑制能力，保證信號功率輸出；具有小體積、低功耗、高性能、寬電壓、大功率等特點?？赏ㄟ^FCC、CE認證，適合紐扣電池供電。適用于小家電遙控、玩具遙控、門禁系統遙控、胎壓檢測系統以及無線數據傳輸?shù)葢?yīng)用場景。
| 射頻參數 | 參數值 | 備注 |
| 工作頻率（MHz） | 315/433.92 | - |
| 調制方式 | ASK/OOK | 振幅鍵控/開關鍵控 |
| 阻塞功率（dBm） | - | 發射模塊無此參數 |
| 最大發射功率（dBm） | 12.0±1.0 | 供電電壓 3.3V 時 |
| 諧波抑制（dBc） | ＞40 | @433MHz，12dBm，二次諧波 |
| 傳輸速率 | 0.5~40 | 由軟件編程脈寬時序決定 |
| 頻偏（MHz） | ±0.05 | - |
| 天線阻抗（Ω） | 50 | - |
| 參考通信距離 | 210 | 與 E160-RxMS1 配合使用時，且晴朗空曠環境、天線增益 1.5dBi、高度 2m |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 1.8 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率，超過 3.6V 有風險燒毀風險 |
| 通信電平（V） | - | 3.3 | - | 使用 5V TTL 有風險燒毀，請用戶合理使用轉換電路 |
| 發射電流（mA） | 15 | 16 | 17 | @3.3V，瞬時功耗 |
| 接收電流（mA） | - | - | - | 發射模塊無接收電流 |
| 休眠電流（μA） | - | 0.01 | - | 不在傳輸數據（發射狀態）時，即休眠 |
| 工作溫度（℃） | -40 | - | 120 | 工業級設計 |
| 工作濕度（%rh） | 10 | - | 90 | - |
| 儲存溫度（℃） | -65 | - | 150 | - |
| 硬件參數 | 參數值 | 備注 |
| 晶振頻率（MHz） | 13.56 | - |
| 模塊尺寸 | 12.0*7.5*2.0 | 長*寬*高 |
| 天線形式 | 郵票孔 | - |
| 通信接口 | GPIO | 通信電平 1.8~3.6V，建議使用 3.3V 以保證數據可靠性 |
| 封裝方式 | 貼片/郵票孔 | 引腳間距 2.54mm，詳細尺寸信息請見第三章 |
| 重量 | 1.85 | - |
