工作頻率：315/433.92MHz
發射功率：12dBm
通信距離：0.21km
產品尺寸：12.0*7.5*2.0mm
產品重量：1.85g

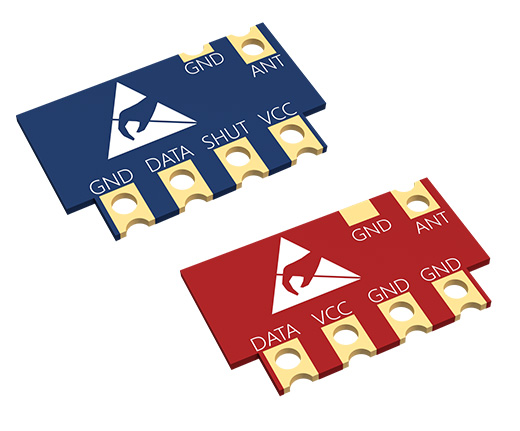

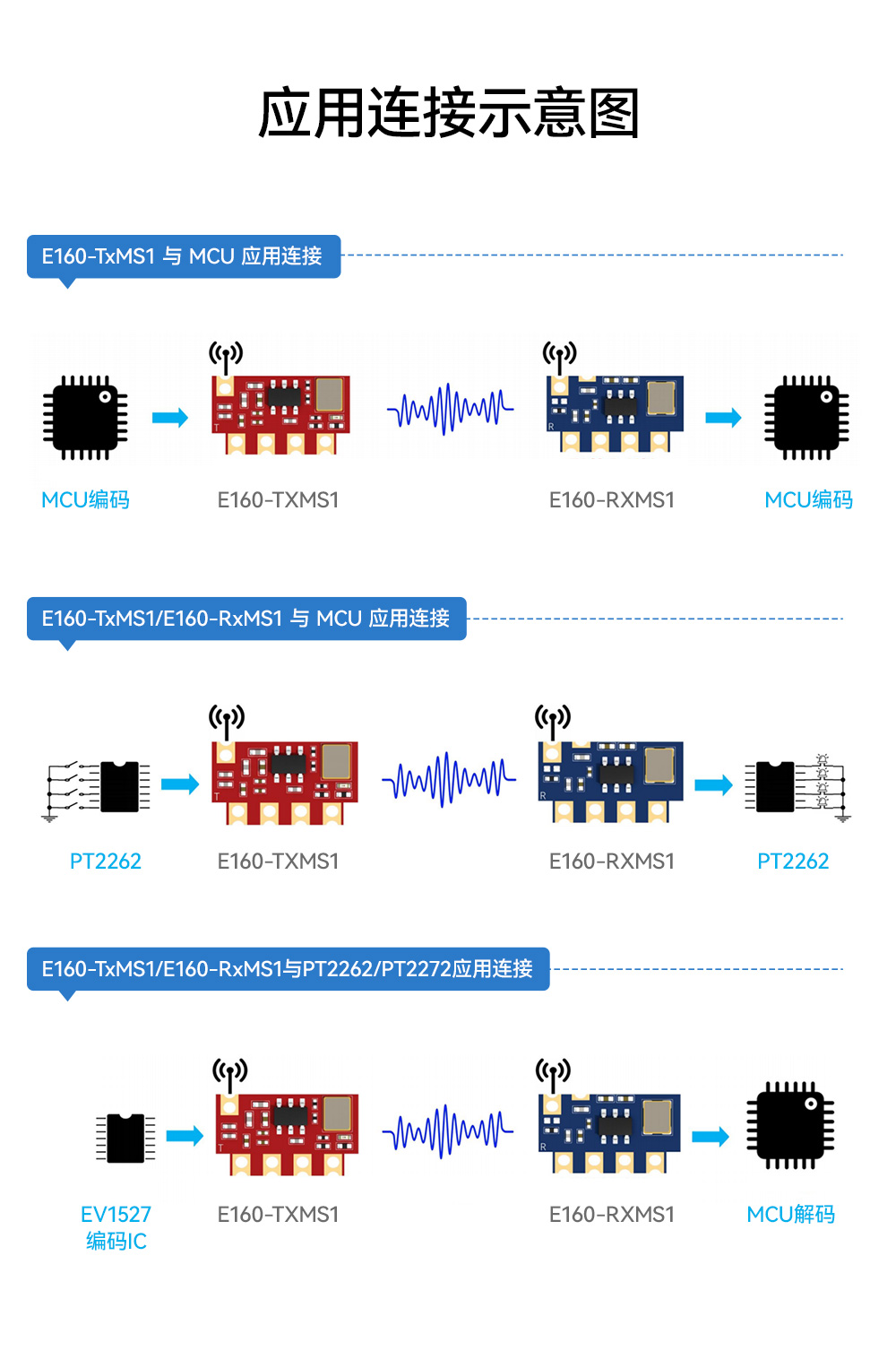

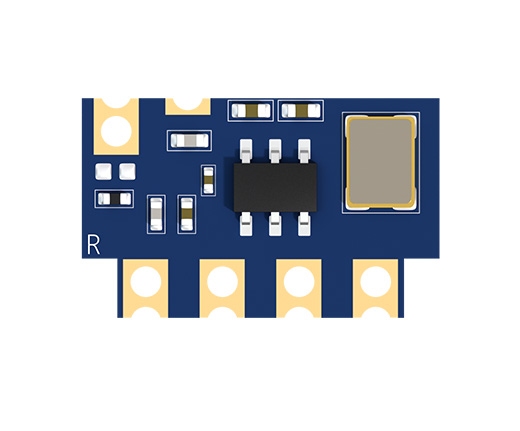

產品簡介：E160-R4MS1超外差接收模塊是億佰特研發的一款極低成本OOK/ASK調制315MHz/433.92MHz無線接收模塊。采用高性能RF芯片，內建鏡像抑制，抗干擾性能好，保證信號微小信號識別精度；具有小體積、低功耗、高靈敏度、寬電壓、高防護等特點。可通過FCC、CE認證，適合紐扣電池供電。適用于小家電遙控、玩具遙控、門禁系統遙控、胎壓檢測系統以及無線數據傳輸?shù)葢脠鼍啊?/p>

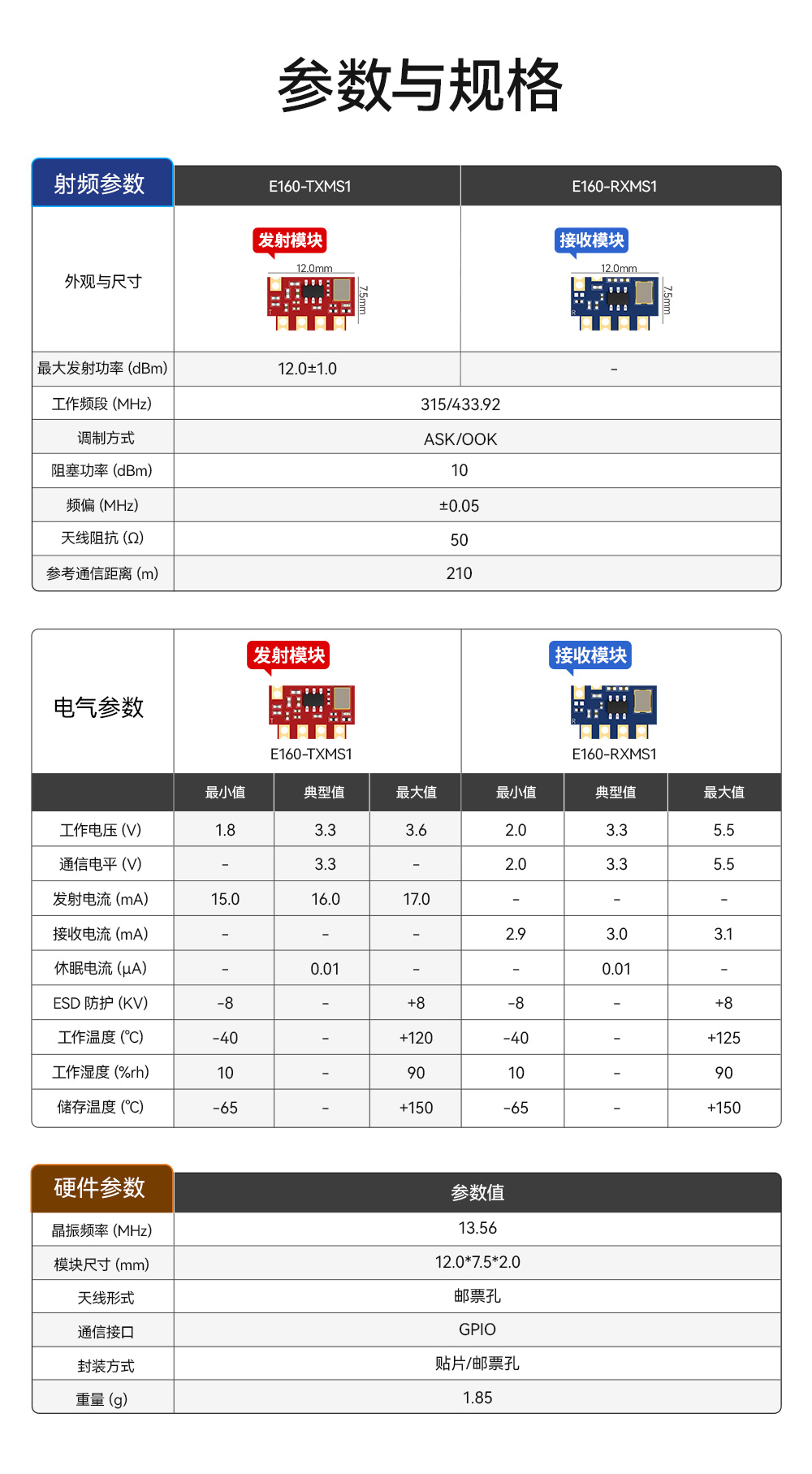

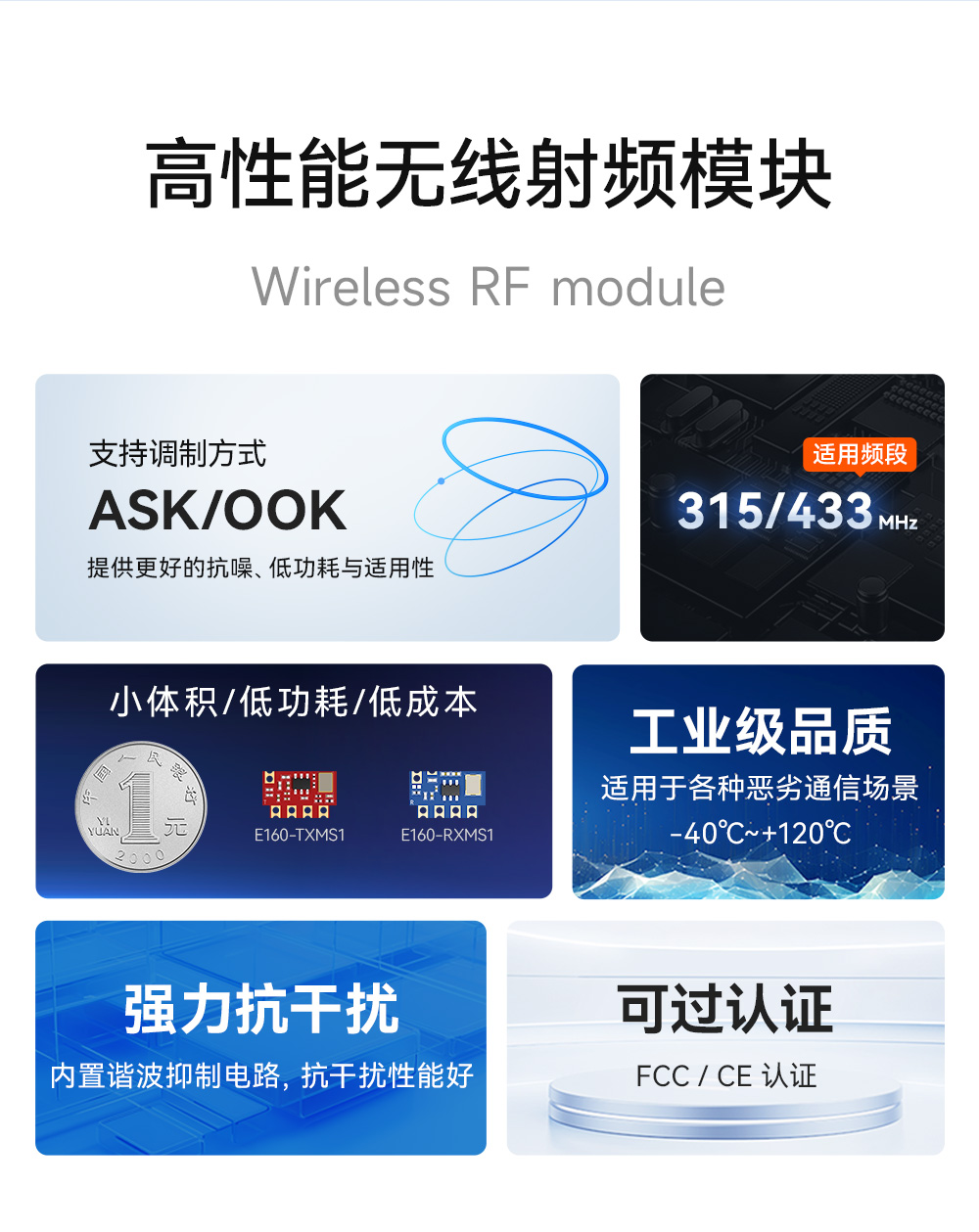

| 射頻參數 | 參數值 | 備注 |
| 工作頻率（MHz） | 315/433.92 | - |

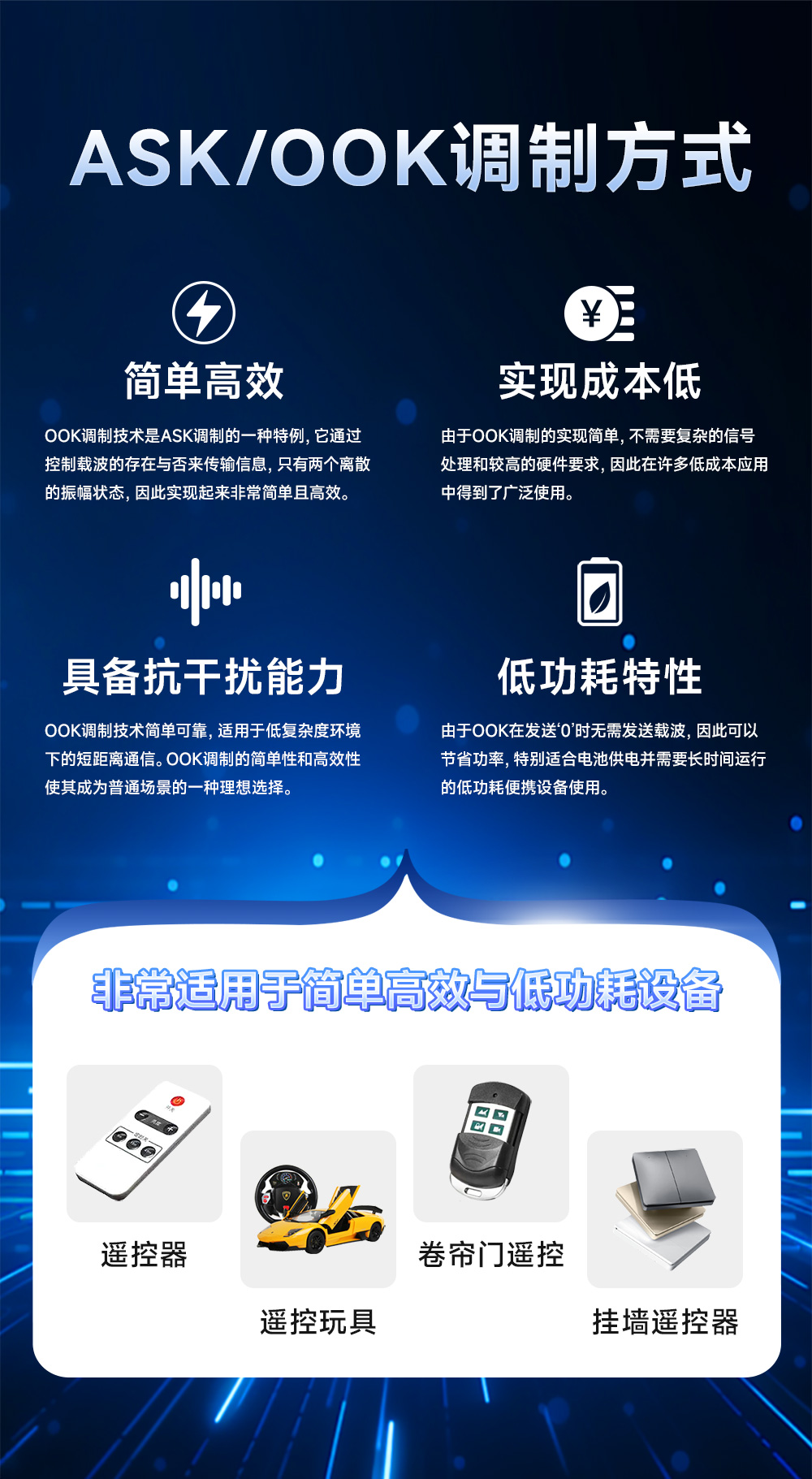

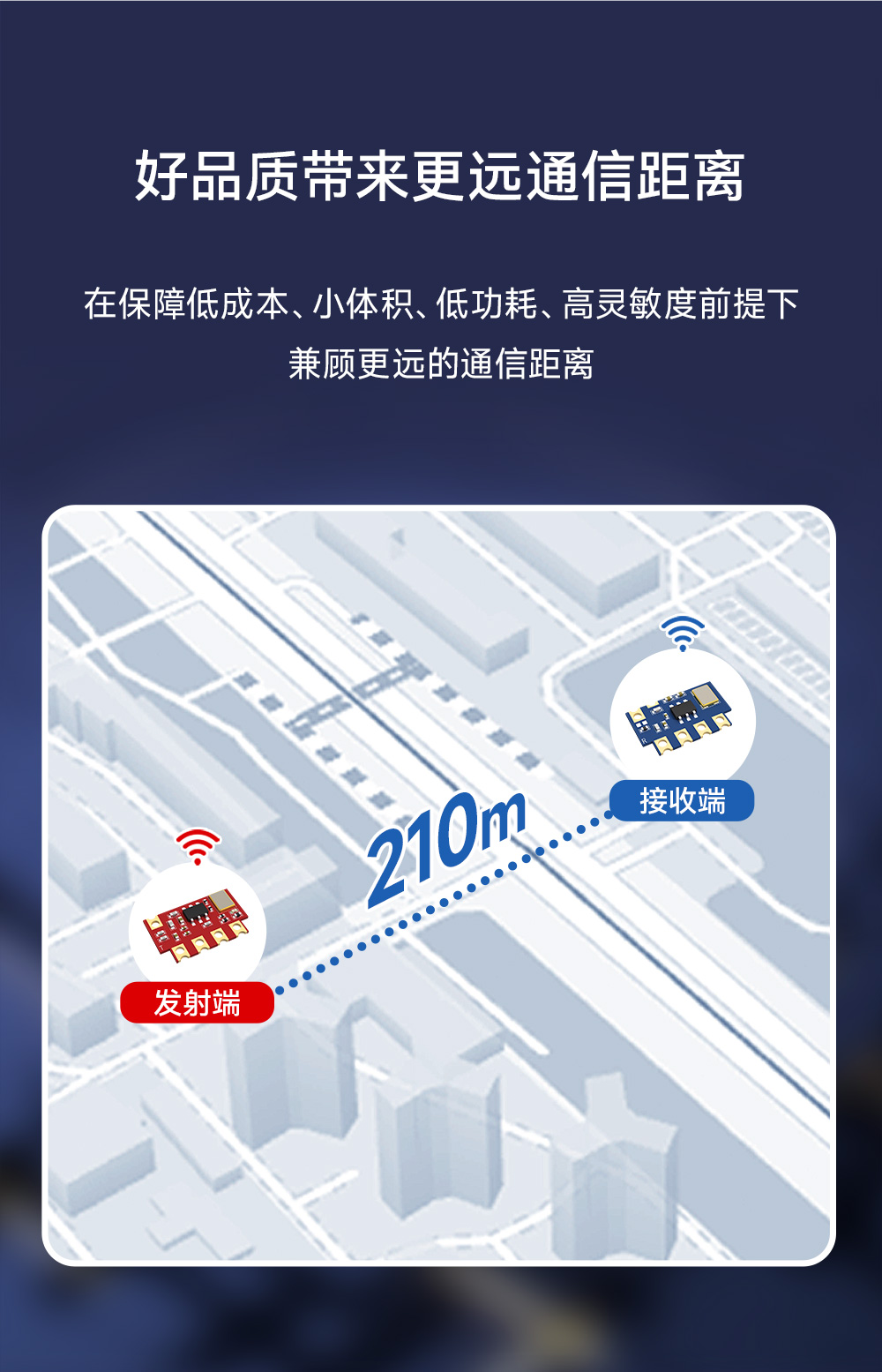

| 調制方式 | ASK/OOK | 振幅鍵控/開關鍵控 |
| 阻塞功率（dBm） | 10 | - |
| 接收帶寬（dBc） | ±200 | |
| 最大傳輸速率（KHz） | 4 | |
| 頻偏（MHz） | ±0.05 | - |
| 天線阻抗（Ω） | 50 | |
| 參考通信距離 | 210 | 與 E160-TxMS1 配合使用時，且晴朗空曠環境、天線增益 1.5dBi、高度 2m |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 2 | 3.3 | 5.5 | ≥3.3V 可保證輸出功率，超過 5.5V 有風險燒毀風險 |
| 通信電平（V） | 2 | 3.3 | 5.5 | 如果有大于 1.5V 以上的電壓差，請用戶合理使用轉換電路 |
| 發射電流（mA） | - | - | - | 接收模塊無發射電流 |

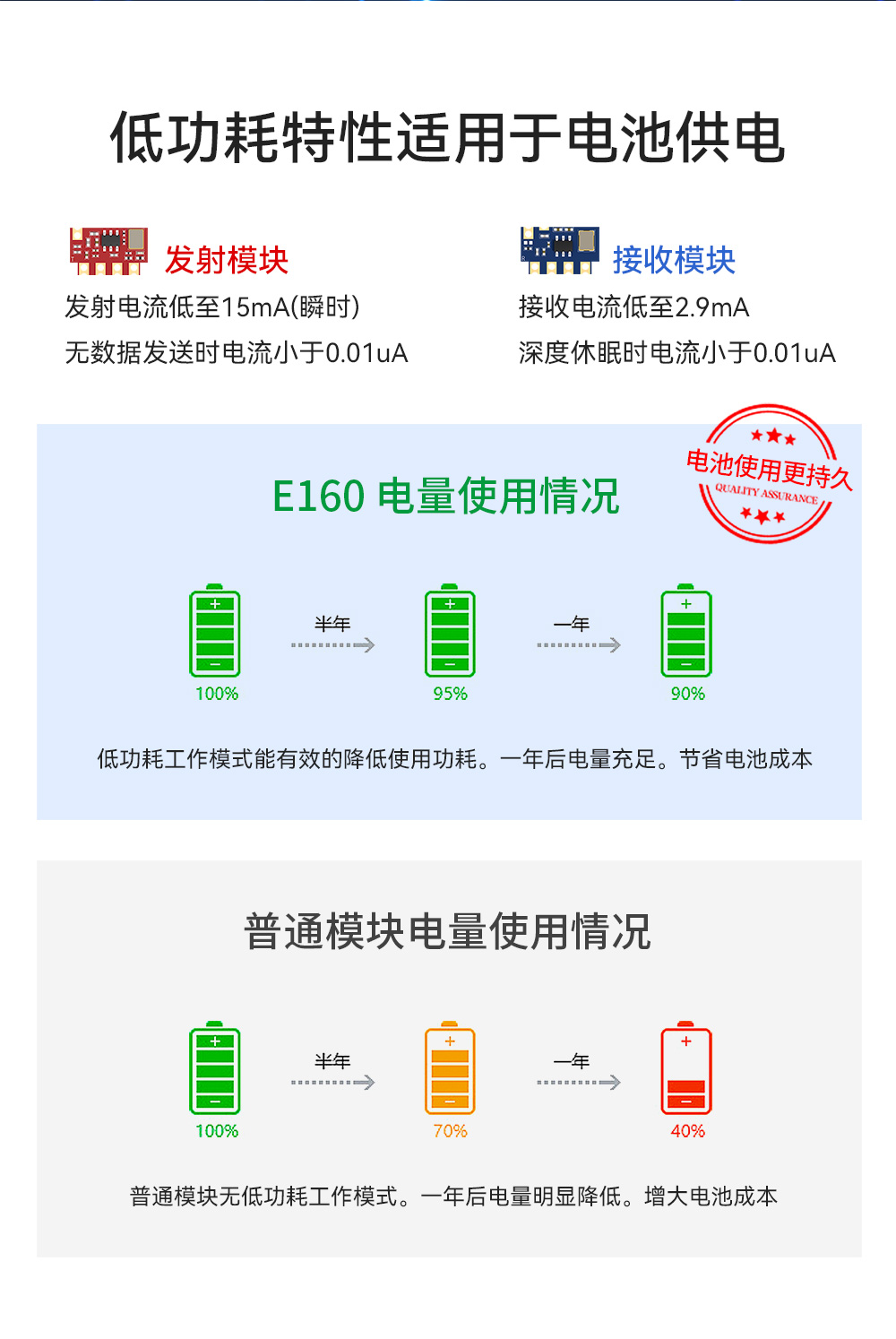

| 接收電流（mA） | 2.9 | 3 | 3.1 | @3.3V，433.92MHz |
| 休眠電流（μA） | - | 0.01 | - | @Vshut=VCC |
| ESD 防護（KV） | -8 | - | 8 | HBM |
| 工作溫度（℃） | -40 | - | 125 | 工業級設計 |
| 工作濕度（%rh） | 10 | - | +90 | - |
| 儲存溫度（℃） | -65 | - | +150 | - |
| 硬件參數 | 參數值 | 備注 |
| 晶振頻率（MHz） | 13.56 | - |

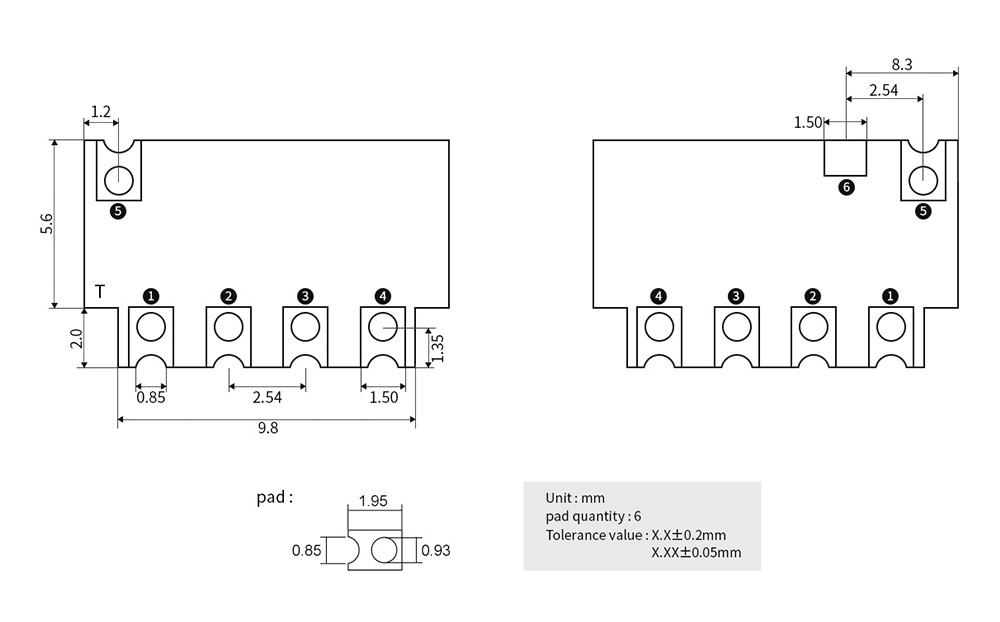

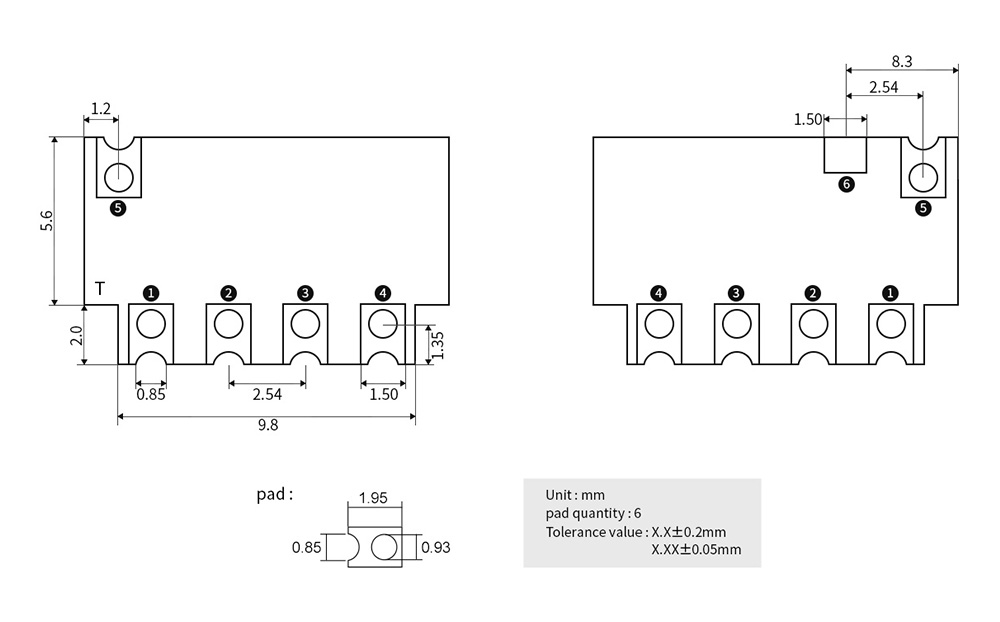

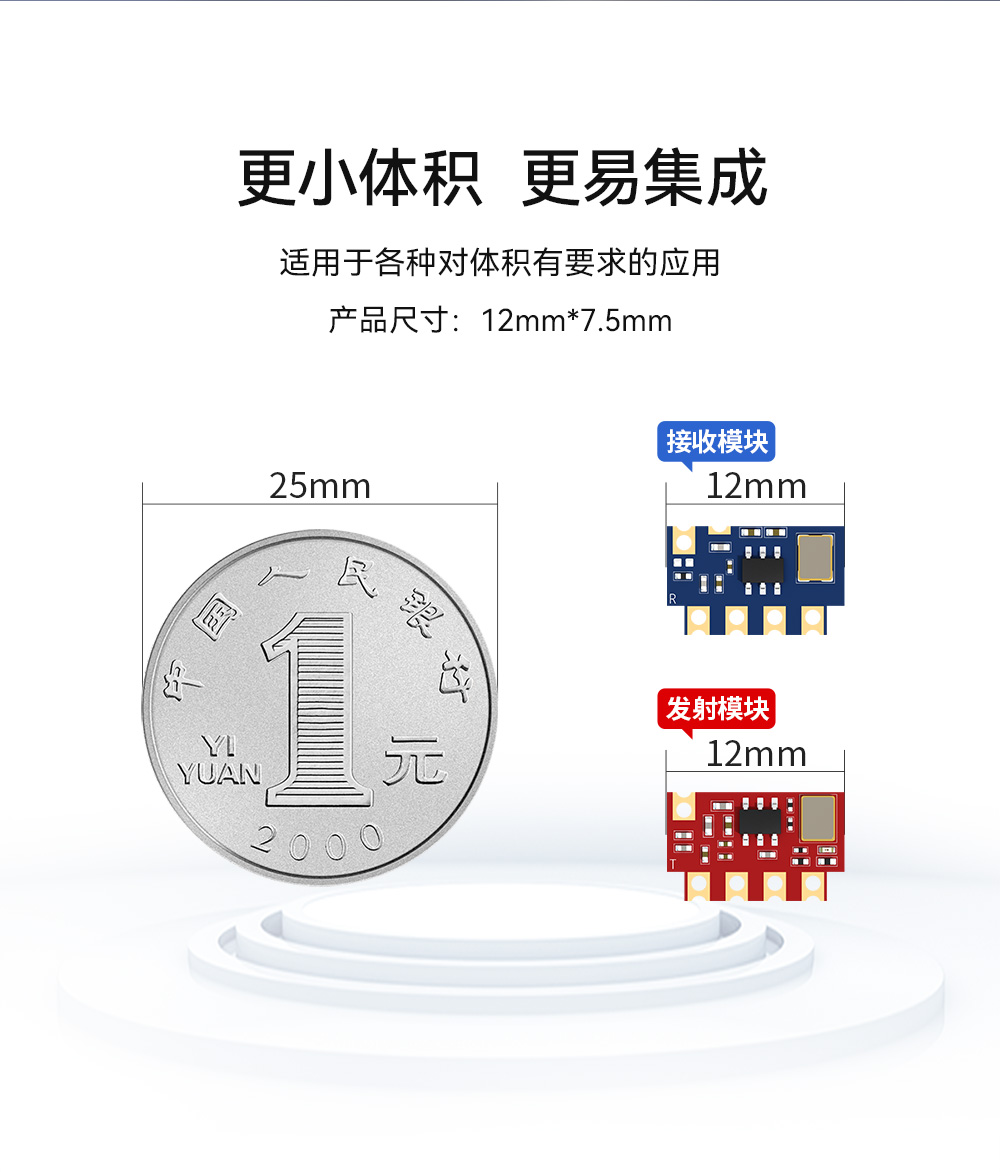

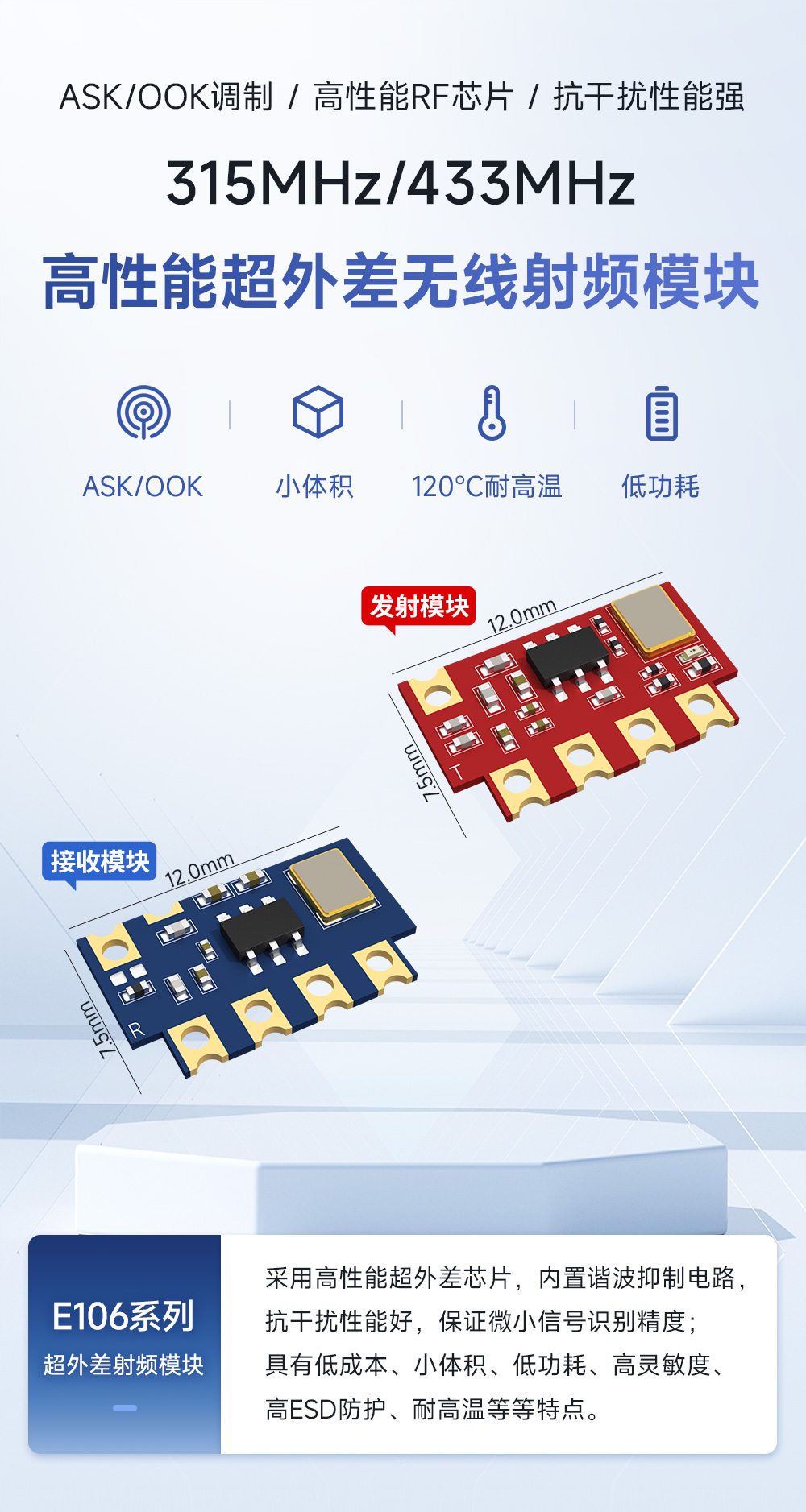

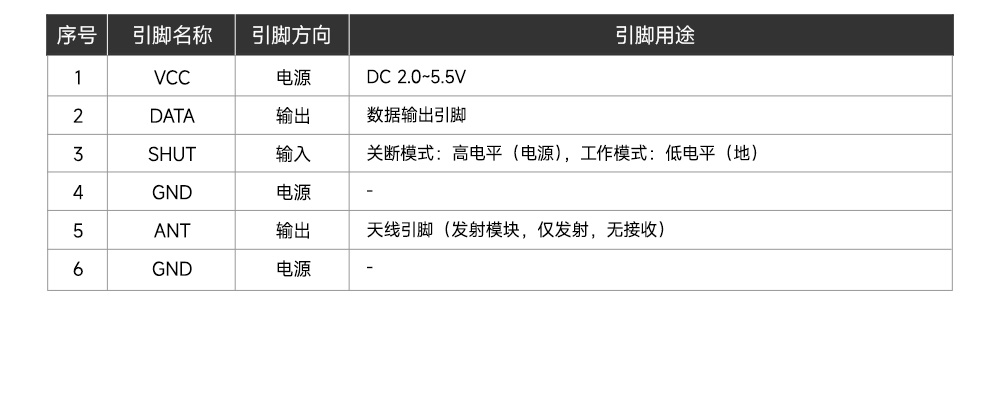

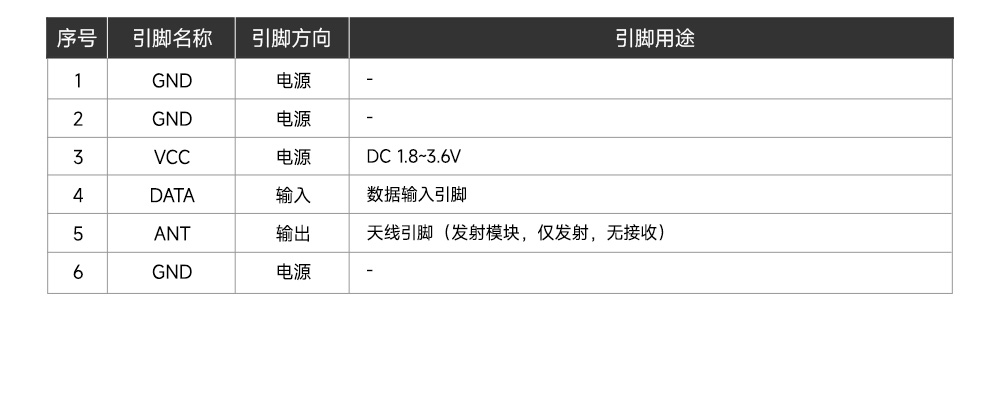

| 模塊尺寸 | 12.0*7.5*2.0 | 長*寬*高 |
| 天線形式 | 郵票孔 | - |
| 通信接口 | GPIO | 通信電平 2.0~5.5V，建議使用 3.3V 以保證數據可靠性 |
| 封裝方式 | 貼片/郵票孔 | 引腳間距 2.54mm，詳細尺寸信息請見第三章 |
| 重量 | 1.85 | - |
| 產品說明書 |
【用戶手冊】E160-RxMS1_UserManual_CN  |
| 開發測試 |
| 【封裝文件】E160-RxMS1 |
| 【3D文件】E160-RxMS1 |
| 【天線放置】帶PCB天線無線模組的放置方式 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 空中速率 bps | 封裝形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

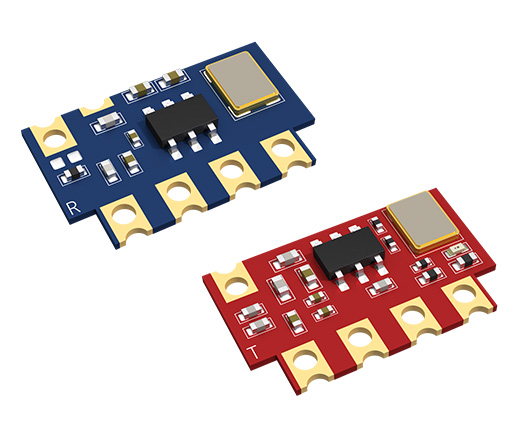

| E160-R4MS1 | GPIO | - | 315/433.92M | 12 | 0.21 | - | 貼片/郵票孔 | 12.0*7.5*2.0 | OOK/ASK調制、低成本、小體積、大功率、超外差接收模塊 | ||
