當前位置： 首頁 >產品中心 >藍牙模塊>BLE（4.x 5.x）>E104-BT53A3

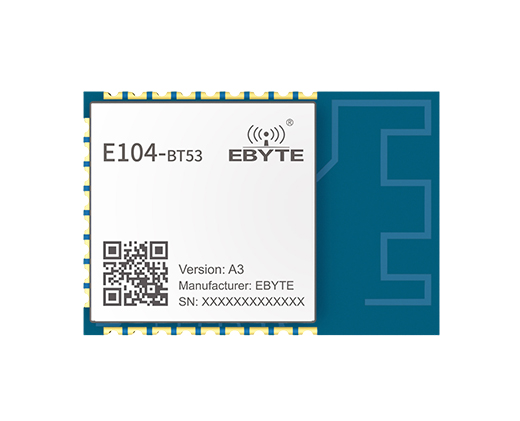

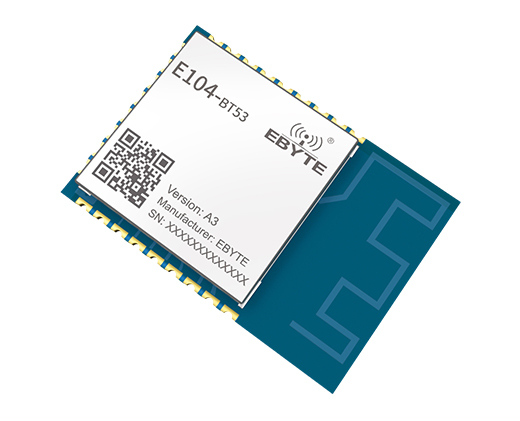

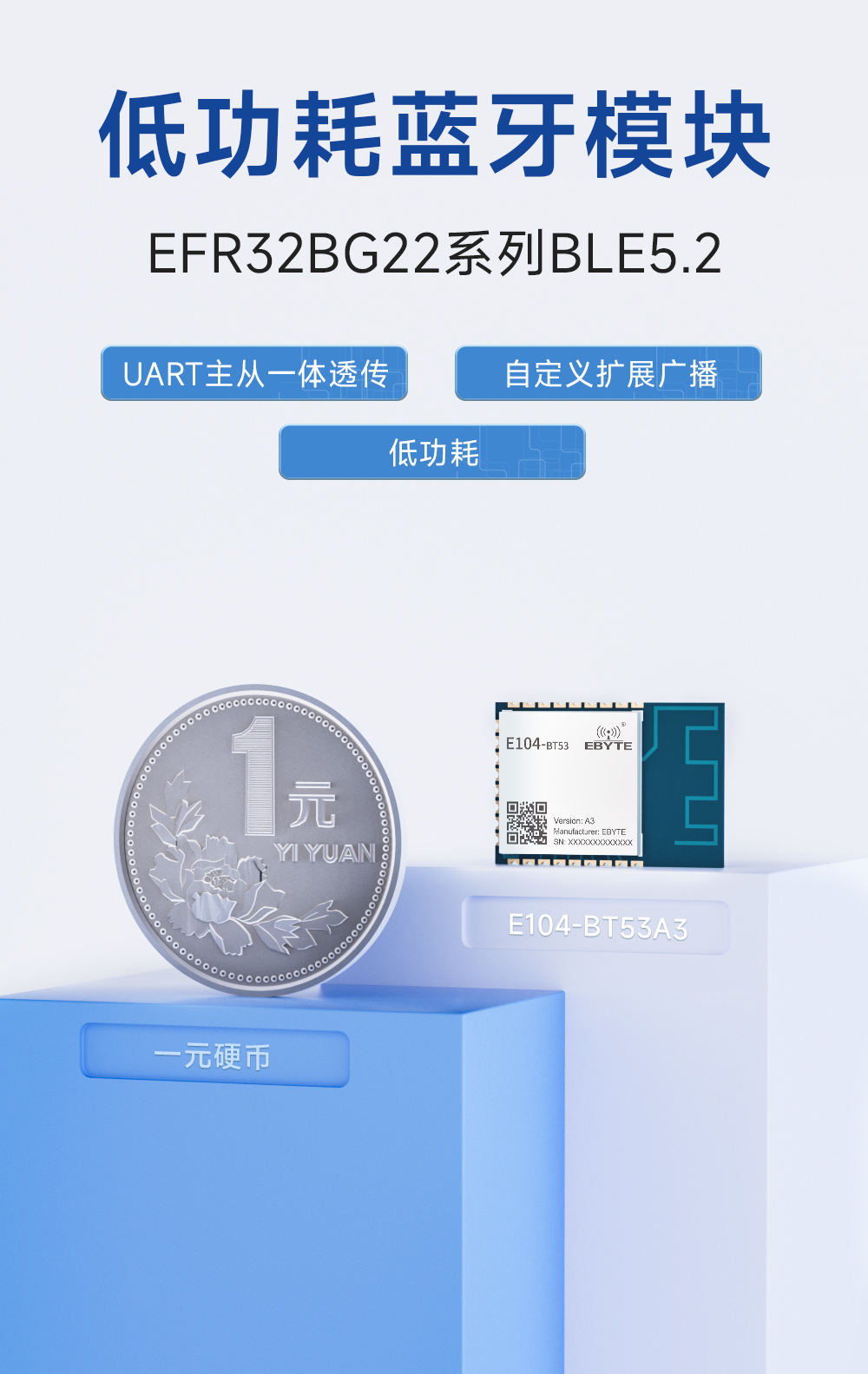

E104-BT53A3 低功耗藍牙模塊

芯片方案：EFR32BG22C224F512GM32

工作頻率：2402~2480MHz

調制方式：GFSK

通信距離：120m

產品尺寸：13*19mm

產品重量：0.8g±0.1g

產品簡介：E104-BT53A3藍牙模塊是基于Silicon Labs生產的EFR32BG22芯片為核心自主研發的小體積貼片型藍牙BT5.2通信協議無線模塊；采用38.4MHz工業級高精度低溫漂晶振，保證其工業特性和其穩定性能。

E104-BT01低功耗藍牙模塊E104-BT02藍牙轉串口模塊E104-BT51串口轉ble藍牙模塊

E104-BT53A3_01
E104-BT53A3_02
E104-BT53A3_03
E104-BT53A3_05
E104-BT53A3_06
E104-BT53A3_07
E104-BT53A3_08
E104-BT53A3_09
E104-BT53A3_10

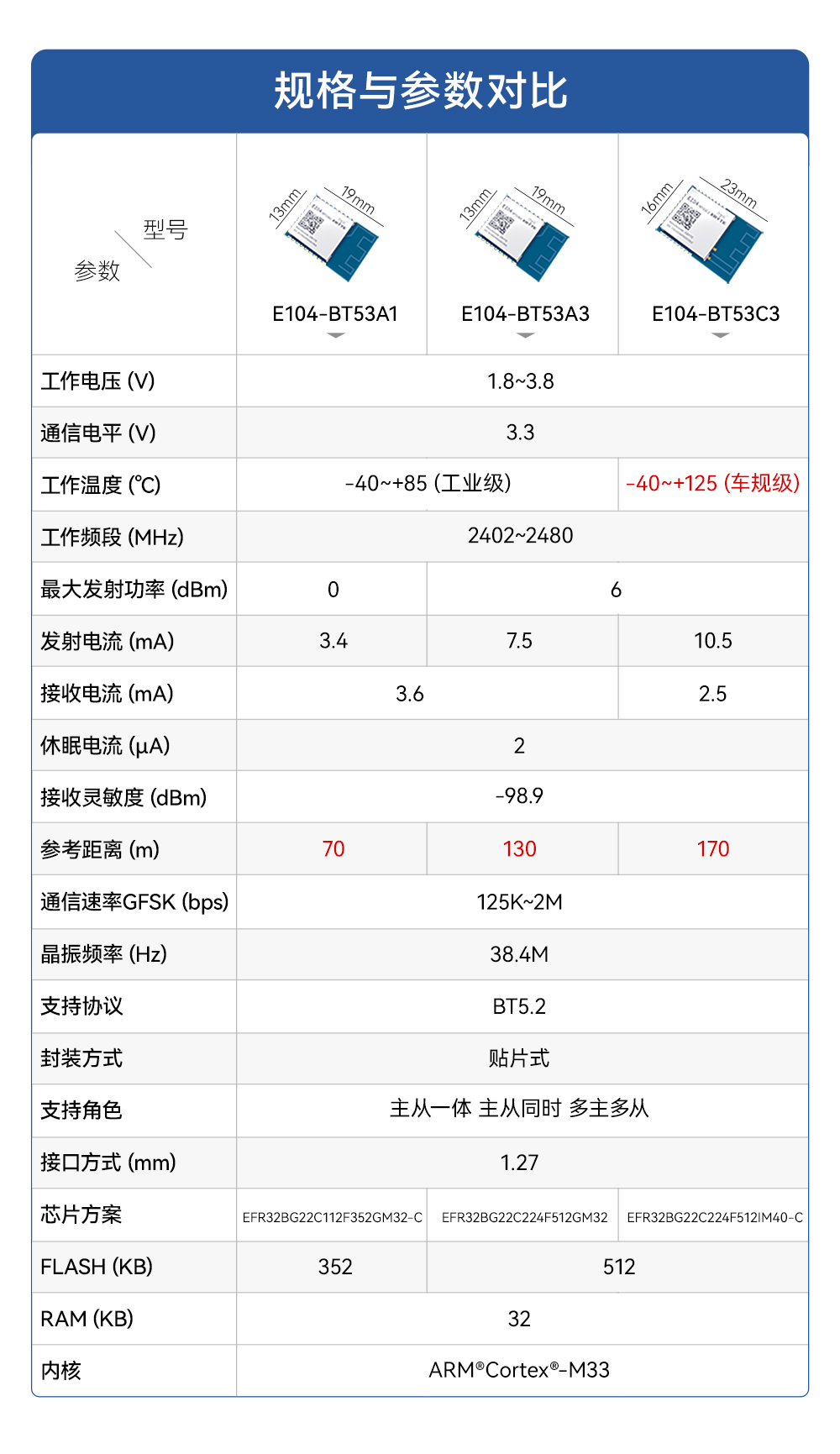

主要參數參數值
備注
參考距離
120m

晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 1Mbps

晶振頻率
38.4MHz

-

支持協議
BLE 5.2

-

封裝方式
貼片式

-

IC 全稱
EFR32BG22C224F512GM32

-

FLASH
512KB

-

RAM
32KB

-

內核
ARM?Cortex?-M33 內核

-

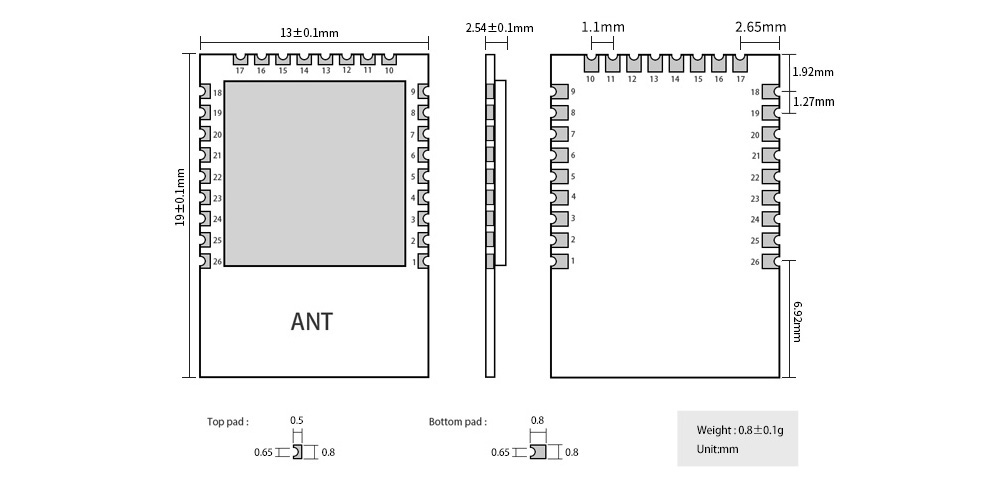

外形尺寸
13*19mm

-

射頻接口
PCB

等效阻抗約 50Ω


電氣參數最小值典型值最大值單位條件
工作電壓
1.93.33.6V≥3.3V 可保證輸出功率
通信電平-3.3-V使用5V TTL 有風險燒毀

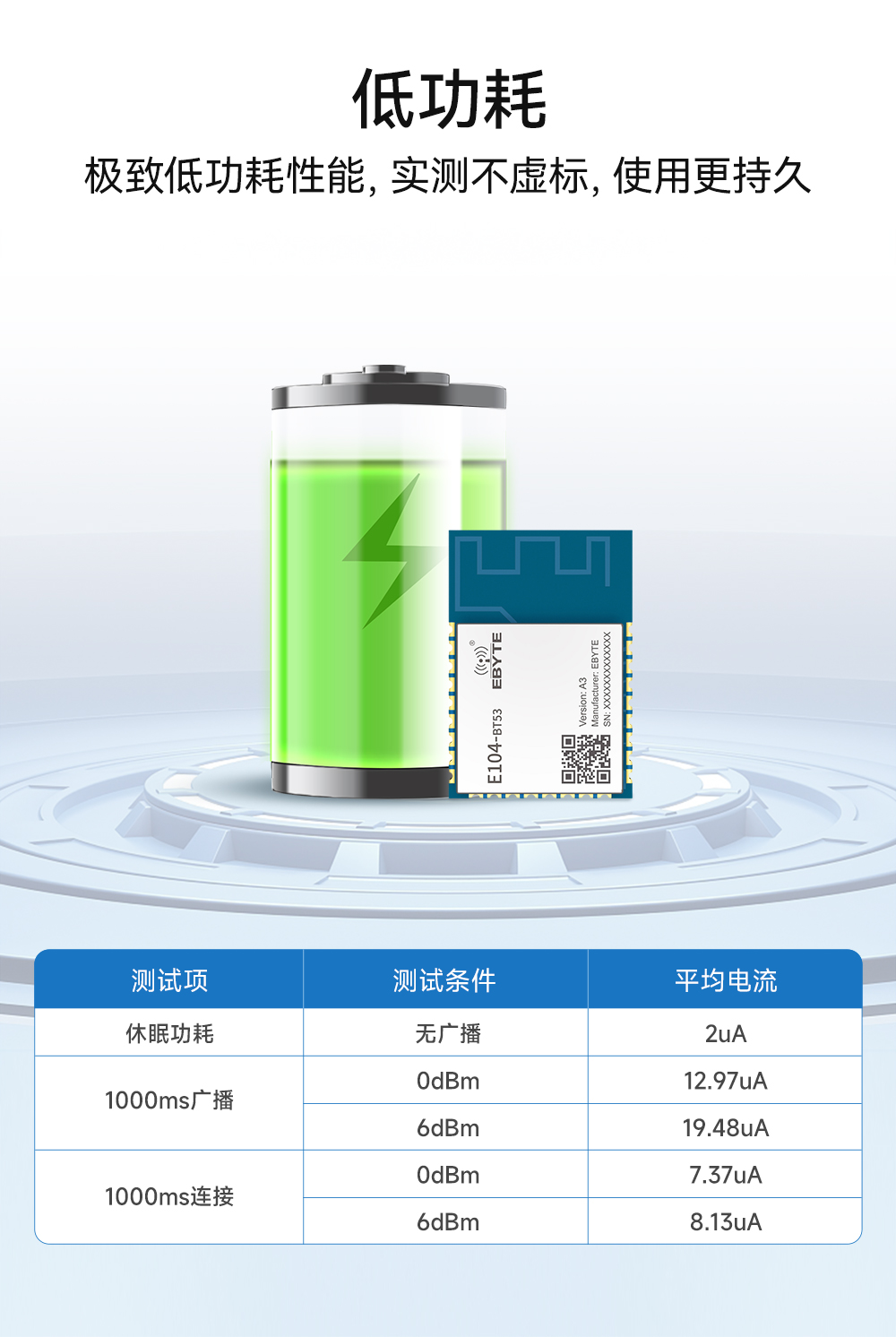

發射電流-7.5-mA@發射功率 0dBm
接收電流-3.6-mA
-
休眠電流
-0.17
-uA
軟件關斷
工作頻段
2402
2440
2480
MHz
支持 ISM 頻段
工作溫度
-40-+85℃工業級
最大發射功率
-6-dBm
-
接收靈敏度
--106.7
-dBm

-106dbm sensitivity @125kbps GFSK;

-98.9dbm sensitivity @1Mbit/s GFSK;

-96.2dbm sensitivity @2Mbit/s GFSK;

通信速率（GFSK）
125k
-2M
bps
用戶可編程自定義

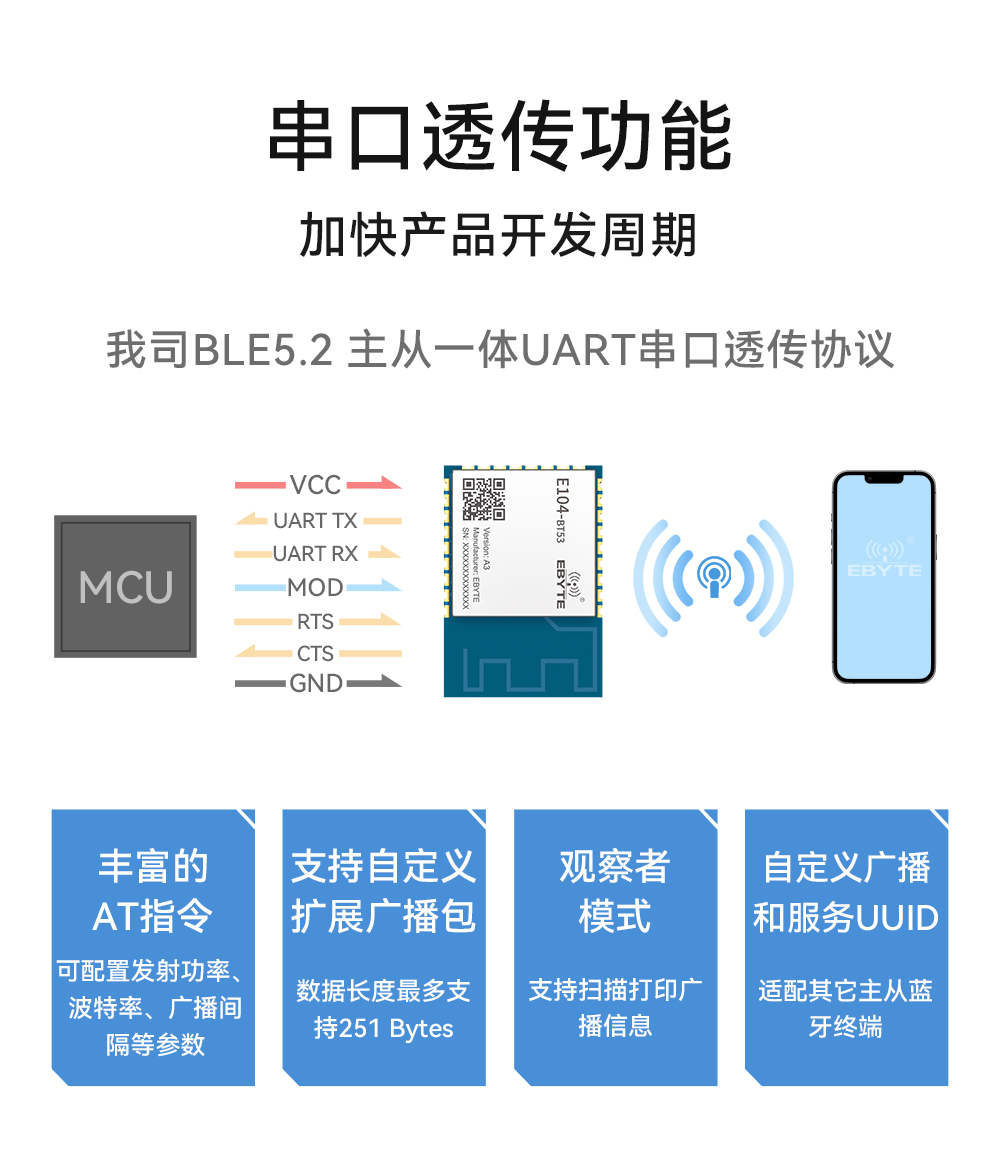

E104-BT53A3


序號
引腳引腳方向備注
1GND
-

模塊地

2PB02
TX

模塊串口發送端

3PB01
RX

模塊串口接收端

4PB00
I/0

GPIO

5PA00
MOD

模式配置：輸入低電平保持 200ms 以上，模塊進入配置模式；輸入高電平保持 200ms 以上，模塊進入透傳模式。（該引腳有內部上拉，默認工作在透傳模式）

6PA01
I/0

GPIO

7PA02
I/0

GPIO

8PA03
I/0

GPIO

9GND
-

電源參考地

10GND
-

電源參考地

11PA04
RESTORE

內部上拉。下降沿，然后保持低電平至少 5 秒后，所有參數恢復出廠設置并自動重啟模塊

12PA05
CTS

（標準硬件流控 Clear To Send）模塊輸入信號，為高時表示MCU串口忙，模塊不會向MCU串口發送數據，為低時可以向MCU發送數據

13PA06
RTS

（標準硬件流控 Require To Send） 模塊輸出信號， 為高時表示模塊串口忙，不允許MCU向模塊串口發送數據，為低時可以向模塊發送數據

14VCC
-

電源正極，1.71~3.8V，推薦 3.3V

15VCC
-

電源正極，1.71~3.8V，推薦 3.3V

16GND
-

模塊地

17GND
-

模塊地

18PD01
狀態指示

指示主機連接狀態

連接成功后引腳輸出低電平

連接斷開后輸出高電平


19PD00
狀態指示

指示從機（包括 Beacon 角色）連接狀態

連接成功后引腳輸出低電平

連接斷開后輸出高電平

20PC00

I/0

GPIO

21PC01
I/0

GPIO

22PC02
I/0

GPIO

23PC03
I/0

GPIO

24PC04
I/0

GPIO

25PC05
I/0

GPIO

26RESET
-

模塊復位引腳，低電平有效，內部上拉
