當前位置： 首頁 >產品中心 >藍牙模塊>BLE（4.x 5.x）>EWM104-BT09SX

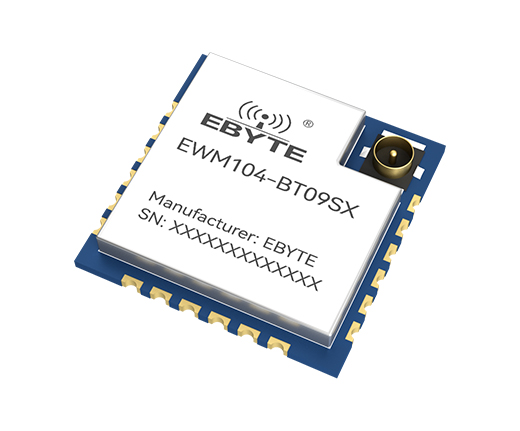

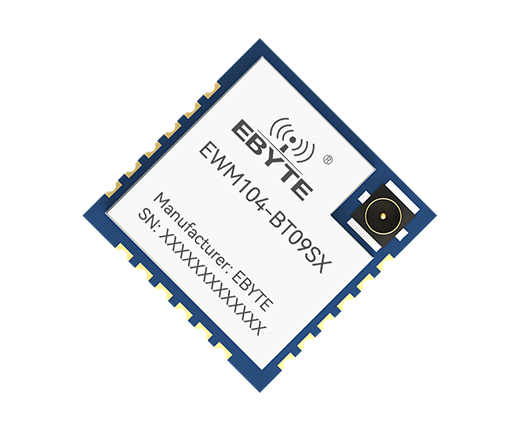

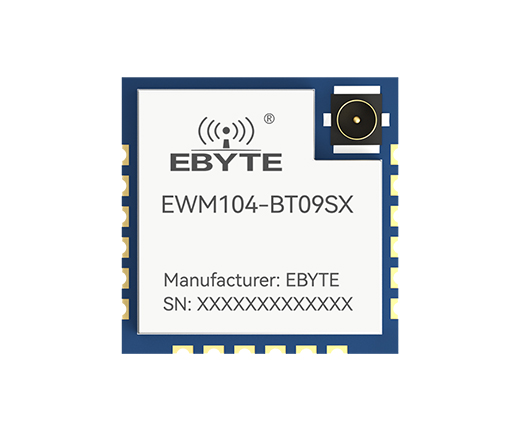

EWM104-BT09SX 藍牙轉串口從機模塊

芯片方案：TLSR8208BER

工作頻率：2.402~2.480GHz

通信距離：120m

產品尺寸：10*10mm

產品簡介：EWM104-BT09SX是一款基于億佰特基于泰凌微的TLSR8208BER芯片研發的藍牙協議5.0版本的藍牙轉串口從機模塊，體積小、功耗低，工作在2.4GHz頻段。該藍牙模塊使用通用的AT指令設置參數，操作簡單快捷。模塊支持從機角色、藍牙廣播、數據透傳、空中配置。模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。最大支持波特率 1000000bps 的數據傳輸。

引流圖-1
引流圖-2
引流圖-3

EWM104-BT09SX 藍牙從機模塊詳情頁 (1)
EWM104-BT09SX 藍牙從機模塊詳情頁 (2)
EWM104-BT09SX 藍牙從機模塊詳情頁 (3)
EWM104-BT09SX 藍牙從機模塊詳情頁 (4)
EWM104-BT09SX 藍牙從機模塊詳情頁 (5)
EWM104-BT09SX 藍牙從機模塊詳情頁 (6)
EWM104-BT09SX 藍牙從機模塊詳情頁 (7)

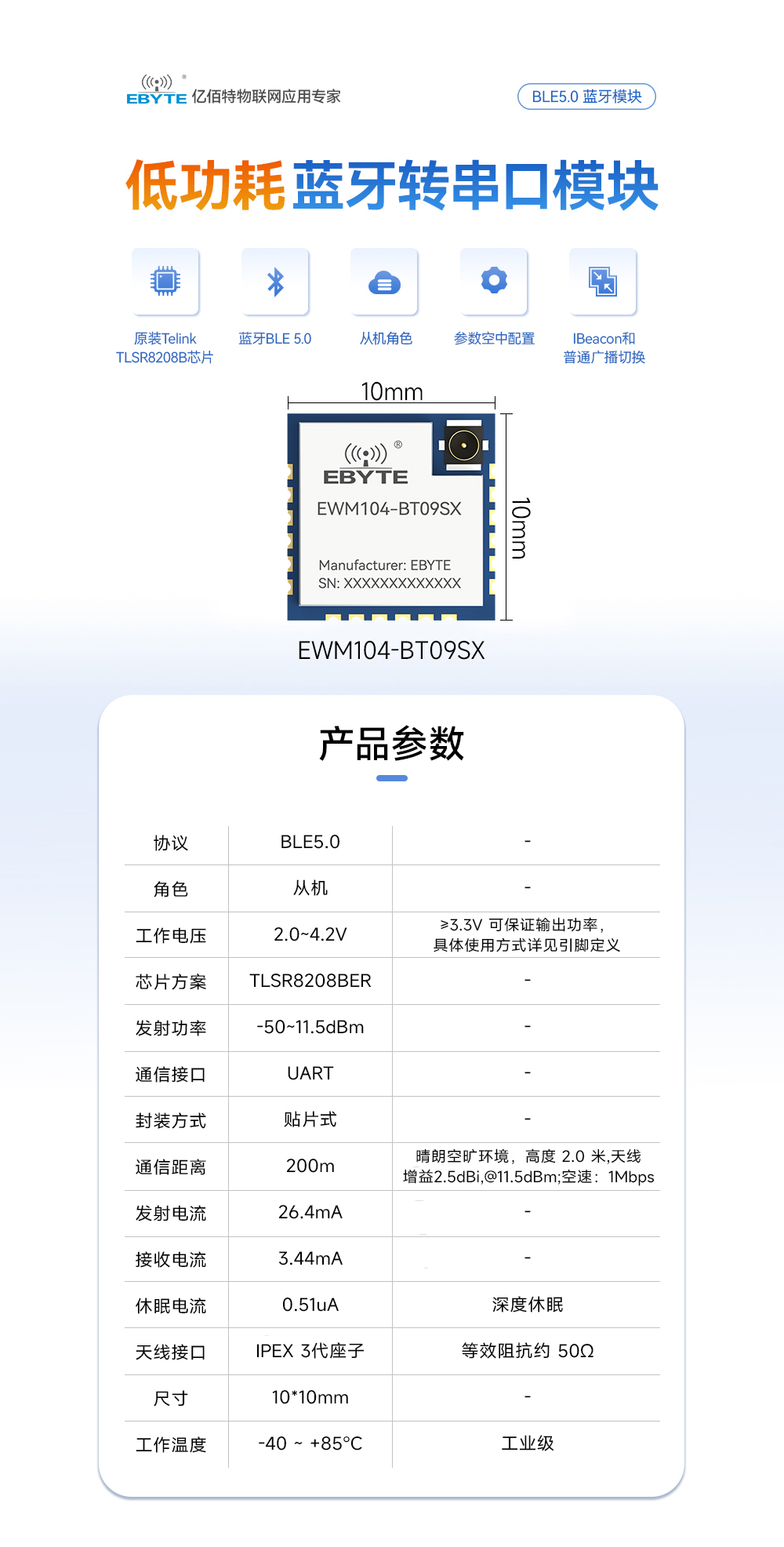

主要參數性能備注
最小值最大值
電源電壓（V）04.2超過4.2V 永久燒毀模塊
阻塞功率（dBm)-0近距離使用燒毀概率較小
工作溫度（℃)-40+85工業級


主要參數性能備注
最小值典型值最大值
工作電壓2.03.34.2≥3.3V 可保證輸出功率，具體使用方式詳見引腳定義
通信電平(V)-3.3-使用 5V 電平有風險燒毀
工作溫度（℃)-40-+85工業級設計
工作頻段（MHz)2402-2480支持 ISM 頻段
功耗發射電流（mA）-26.4--
接收電流（mA)-3.44--
休眠電流（uA)-0.51-深度休眠
發射功率(dBm)-50011.5-
接收靈敏度（dBm)--97-空中速率為 1Mbps
喚醒廣播電流（mA)-3.58-默認廣播間隙 100ms


主要參數描述備注
參考距離200 m
晴朗空曠環境，高度 2.0 米; @11.5dBm; 空速：1Mbps
藍牙協議BLE 5.0-
射頻芯片
TLSR8208BER
-
FLASH
128KB
-
SRAM
16KB
-
通信接口UART-
封裝方式貼片式-

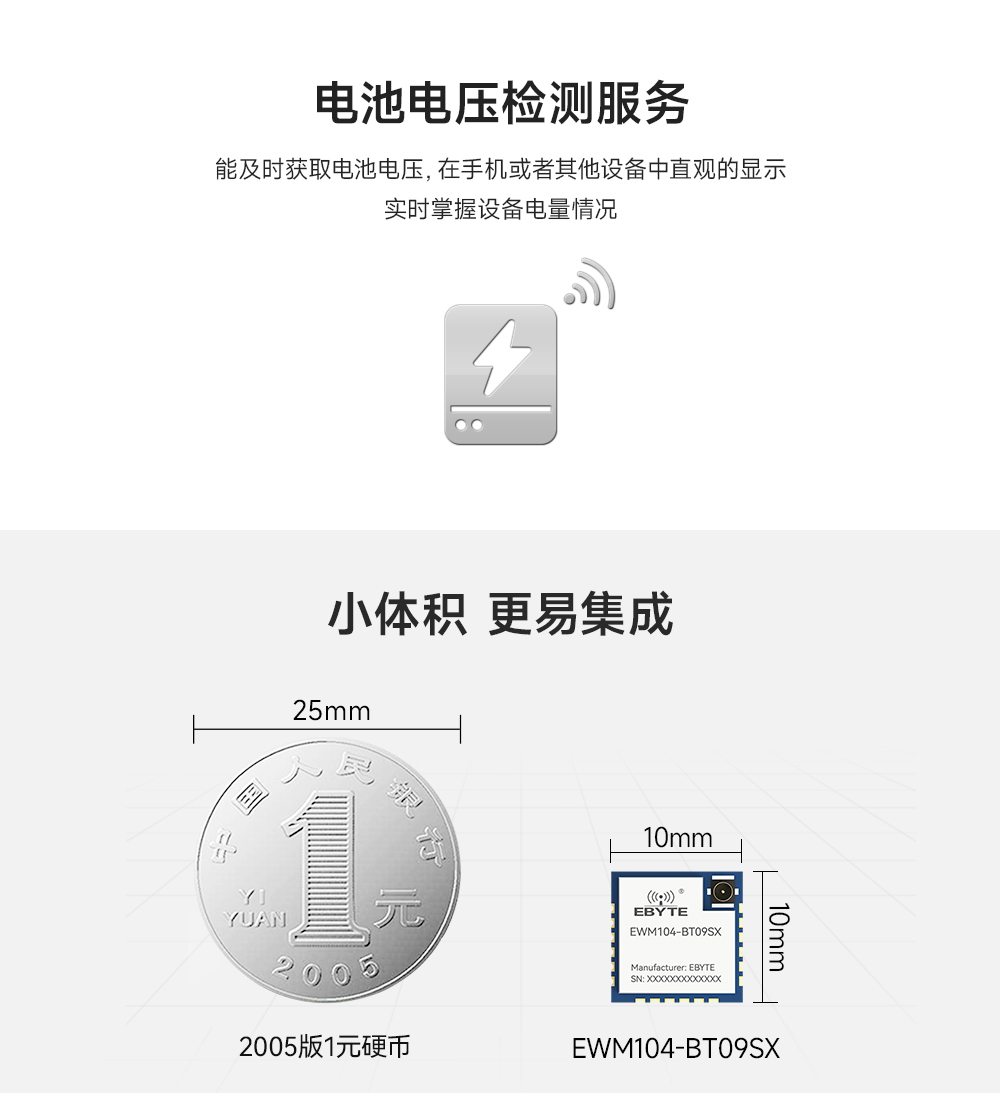

外形尺寸10*10 mm
-
射頻接口IPEX 3 代等效阻抗約50Ω
重量0.5g±0.1g



序號引腳定義引腳功能引腳方向說明
1GNDGND--電源地
2PD6PD6--預留 GPIO，用戶無需關心
3PD7RESTORE輸入內部上拉，下降沿，然后保持低電平至少 5  秒后，所有參數恢復出廠設置并自動重啟模塊。
4SWSSWS--程序下載引腳,用戶無需關心；
5PA7LINK輸出連接狀態指示引腳，高電平表示已連接，低電平表示斷開連接
6PB2BAT_DET輸入電池電壓檢測，詳情查看 6.2.16 節
7RESETBRESET輸入復位引腳,低電平復位
8PB4WKP輸入默認低電平，低功耗模式，串口不能通信。拉高進入正常工作模式，串口可以通訊。
9PB5RXD輸入串口輸入
10PB6TXD輸出串口輸出
11GNDGND--電源地
12VBATVBAT--電源正極，2.0V~4.2V，推薦 3.3V 供電
13PB7PB7--預留 GPIO，用戶無需關心
14PC0PC0--預留 GPIO，用戶無需關心
15PC1PC1--預留 GPIO，用戶無需關心
16PD2PD2--預留 GPIO，用戶無需關心
17PD1PD1--預留 GPIO，用戶無需關心
18GNDGND--電源地
