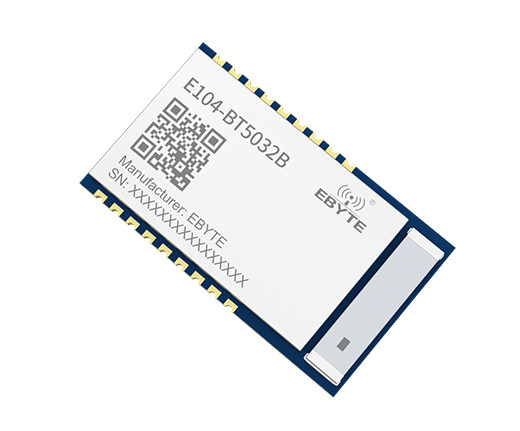

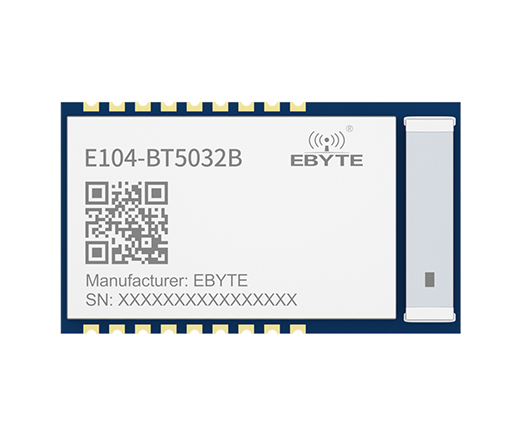

E104-BT5032B
E104-BT5032B 串口轉藍牙模塊 (2)

主要參數	性能		備注
主要參數	最小值	最大值	備注
電源電壓（V）	0	3.6	超過 3.6V 永久燒毀模塊
阻塞功率（dBm）	-	10	近距離使用燒毀概率較小
工作溫度（℃）	-40	85	工業級

主要參數		性能			備注
主要參數		最小值	典型值	最大值	備注
工作電壓（V）		2.2	3.3	3.6	≥3.3V 可保證輸出功率
通信電平（V）			3.3		使用 5V TTL 有風險燒毀
工作溫度（℃）		-40	-	85	工業級設計
工作頻段（MHz）		2402	-	2480	支持 ISM 頻段
功耗	發射電流（mA）	-	150	-	-
	接收電流（mA）	-	40	-	-
	休眠電流（μA）	-	321	-	-
發射功率（dBm）		-18	20	-	±0.5dBm
接收靈敏度（dBm）		-	-96	-	Bluetooth?lowenergymode
任意 I/O		VIL/VIH	GND/0.84	GND/VCC	0.36/VCC
任意 I/O		VOL/VOH	GND/1.88	GND/VCC	0.47/VCC
休眠廣播電流(默認)		-	70	-	單位：mA。默認廣播間隙為 1s
喚醒廣播電流(默認)		-	120.1	-	單位：mA。默認廣播間隙為 1s
喚醒無廣播電流(默認)		-	121.1	-	單位：mA。默認連接間隙 500ms
喚醒連接電流(默認)		-	121	-	單位：mA。

主要參數	描述	備注
E104-BT5032A 參考距離	70m	晴朗空曠環境，高度 2.0 米; @4dBm;空速：2Mbps

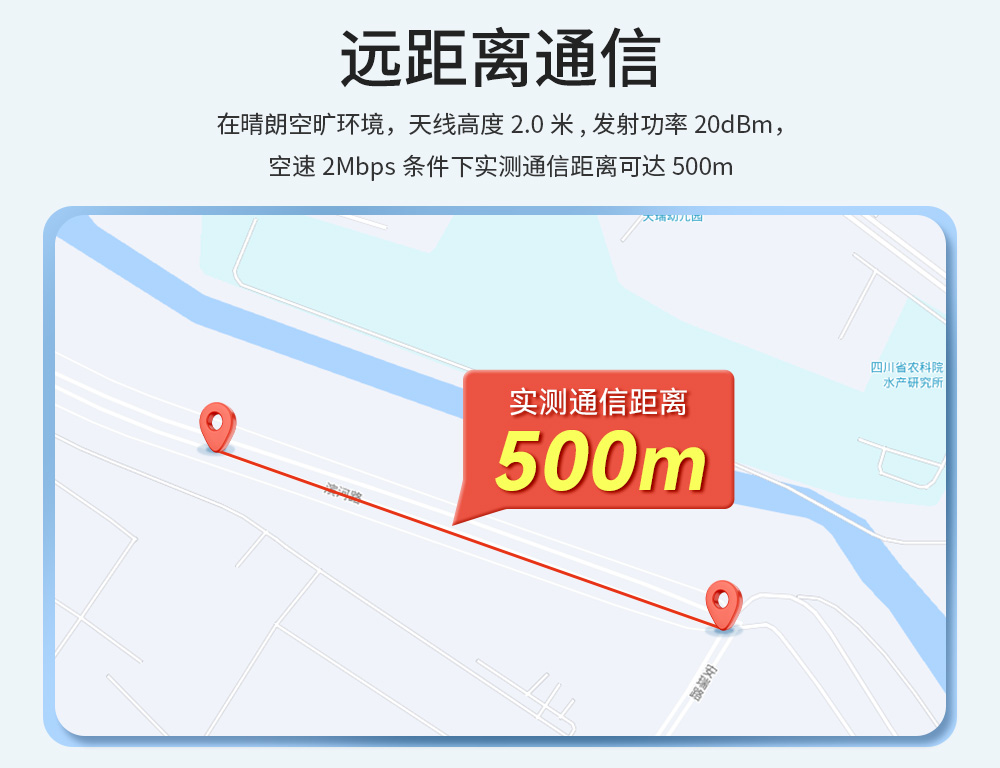

E104-BT5032B 參考距離	500m	晴朗空曠環境，高度 2.0 米; @20dBm;空速：2Mbps
藍牙協議	BLE5.0	-
通信接口	UART 串口	-
封裝方式	貼片式	-
接口方式	1.27 mm	-
外形尺寸	11.5*20mm(E104-BT5032B)	-
天線接口	陶瓷天線	等效阻抗約 50Ω

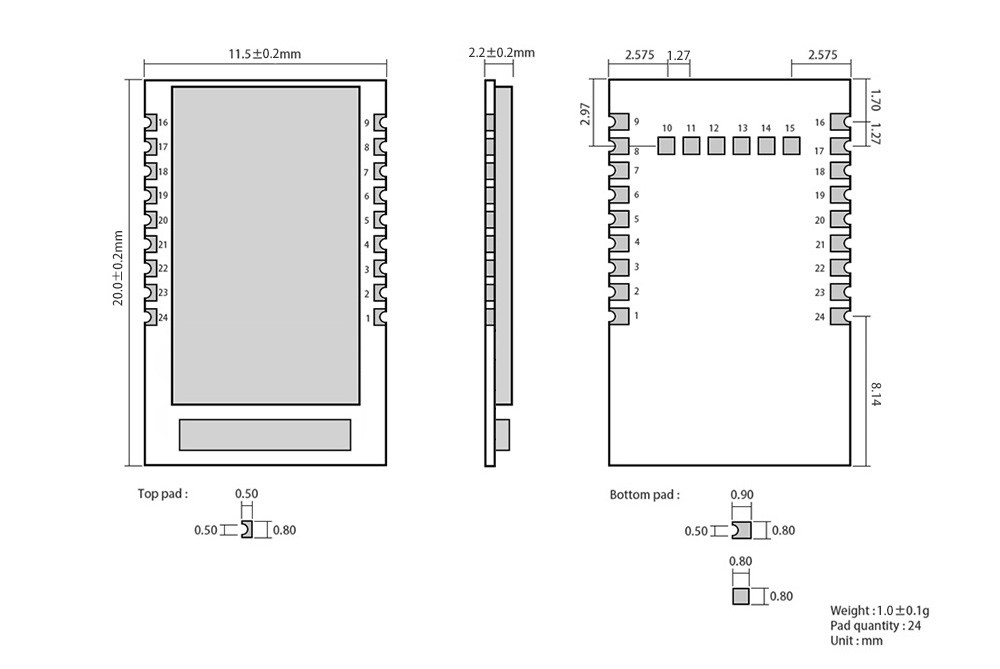

主從一體藍牙模塊尺寸圖

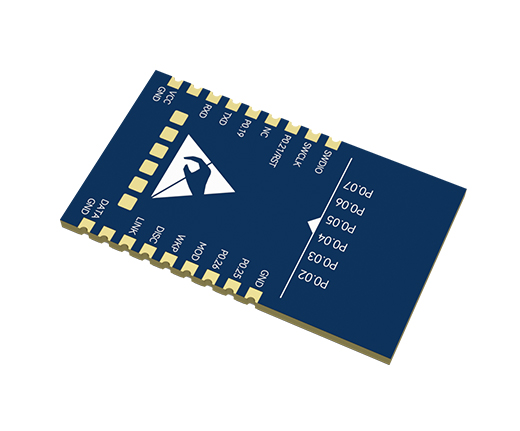

引腳序號	引腳定義	引腳方向	引腳功能	說明
1	GND	輸入	電源地
2	P0.25	輸入/輸出	GPIO/PWM	可配置為 GPIO 輸入/輸出或 PWM，詳情請查看 6.9 節 GPIO 功能
3	P0.26	輸入/輸出	GPIO/PWM	可配置為 GPIO 輸入/輸出或 PWM，詳情請查看 6.9 節 GPIO 功能
4	MOD⁵	輸入	模式選擇	低電平：配置模式；高電平：透傳模式。
5	WKP⁶	輸入	喚醒引腳	喚醒：下降沿；睡眠：上升沿。
6	DISC	輸入	斷開連接引腳	內部上拉。下降沿有效
7	LINK⁷	輸出	連接狀態	藍牙連接：低電平藍牙無連接：高電平
8	DATA⁸	輸出	數據指示	數據指示引腳，藍牙模塊通過串口輸出數據時，藍牙模塊置DATA引腳為低電平，表示正在發送數據。AT指令響應不改變DATA引腳狀態。
9	GND	--	電源地
10	P0.02	輸入/輸出	GPIO/PWM	可配置為 GPIO 輸入/輸出或 PWM，詳情請查看 6.9 節 GPIO 功能
11	P0.03	輸入/輸出	GPIO/PWM
12	P0.04	輸入/輸出	GPIO/PWM
13	P0.05	輸入/輸出	GPIO/PWM
14	P0.06	輸入/輸出	GPIO/PWM
15	P0.07	輸入/輸出	GPIO/PWM
16	GND	--	電源地	電源地
17	VCC	--	電源正	電源正
18	RXD	輸入	UART RX引腳
19	TXD	輸出	UART TX引腳
20	P0.19	輸入/輸出	GPIO	無功能，建議懸空
21	NC
22	P0.21/RST		電源復位	低電平有效
23	SWDCLK	--	--	--
24	SWDIO	--	--	--
